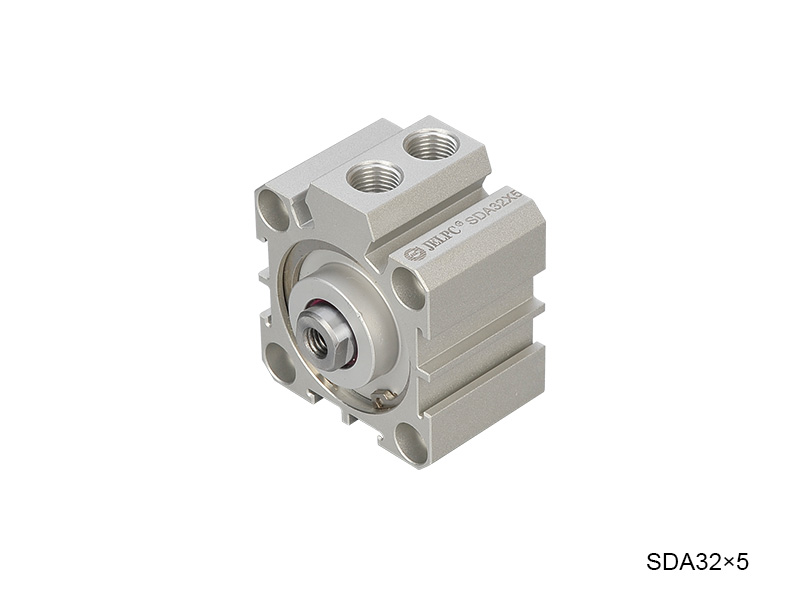

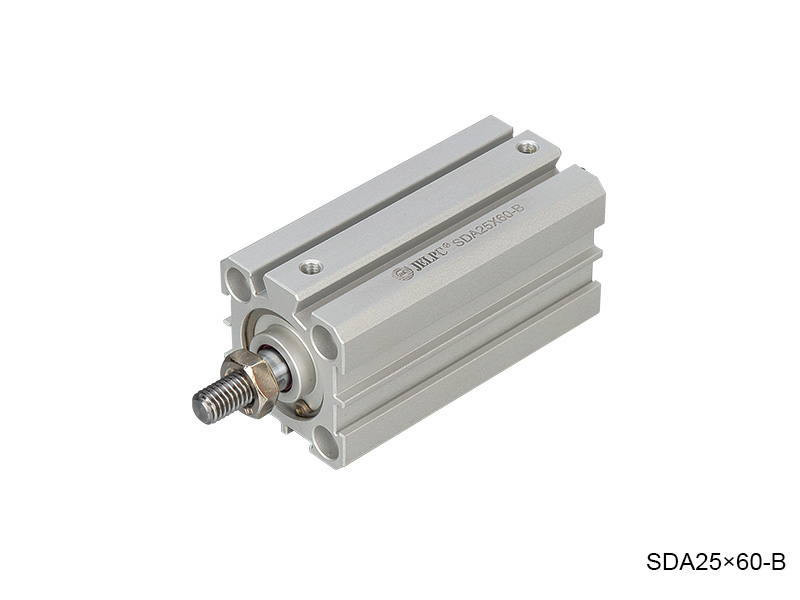

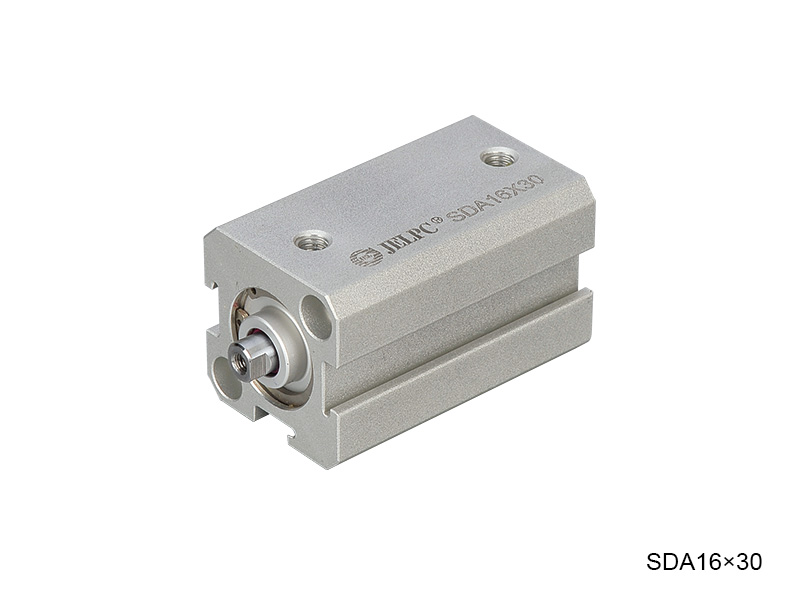

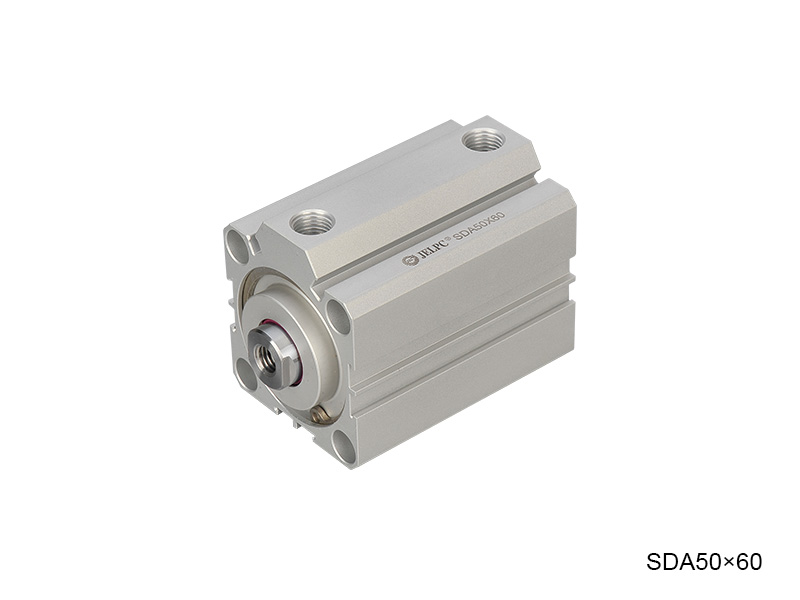

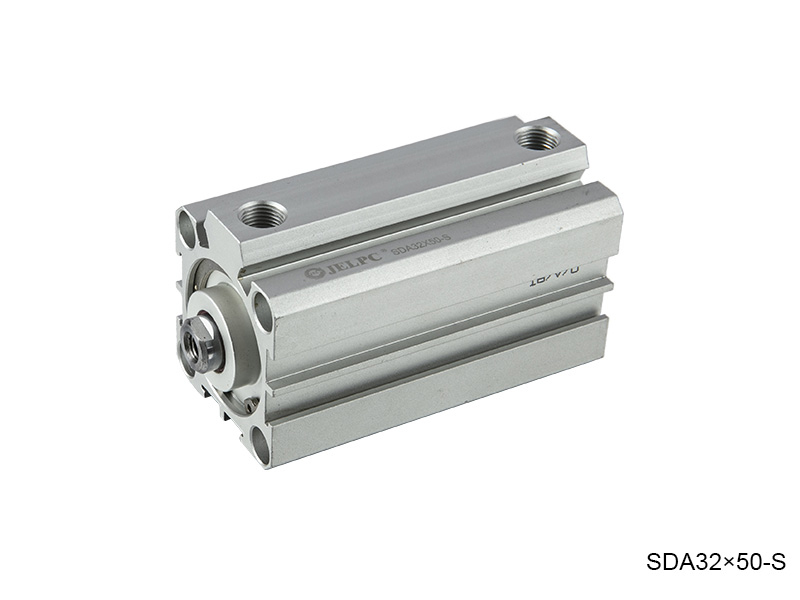

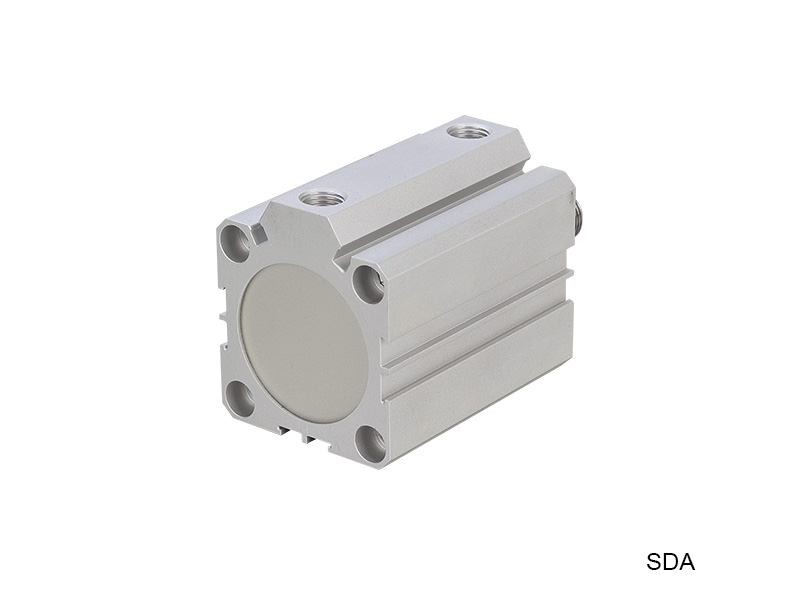

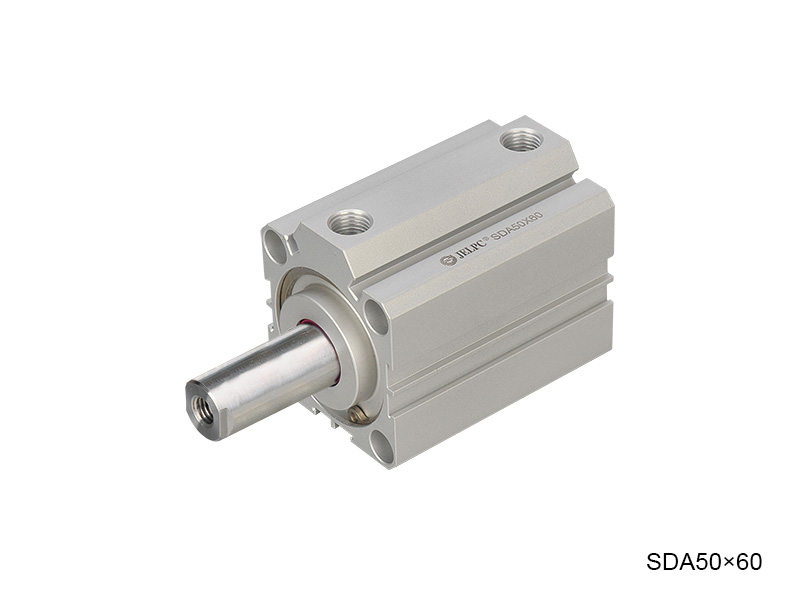

SDA 시리즈 소형 실린더

특징:
1. 피스톤로드의 정밀한 연마, 제품 품질에 대한 정밀한 연마를 사용하여 광범위한 응용 분야의 적응을위한 개선, 프론트 씰의 더 긴 수명.
2. 구조를 최적 상태로 조정하고 제품의 원활한 작동을 보장하십시오.
3. 피스톤로드와 백 커버 경련 기술, 제품 품질 향상.
4. 엔터프라이즈 색상 계획과 결합하여 새로운 색상 시스템과 세부 사항의 정확한 처리로 재 설계됩니다.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

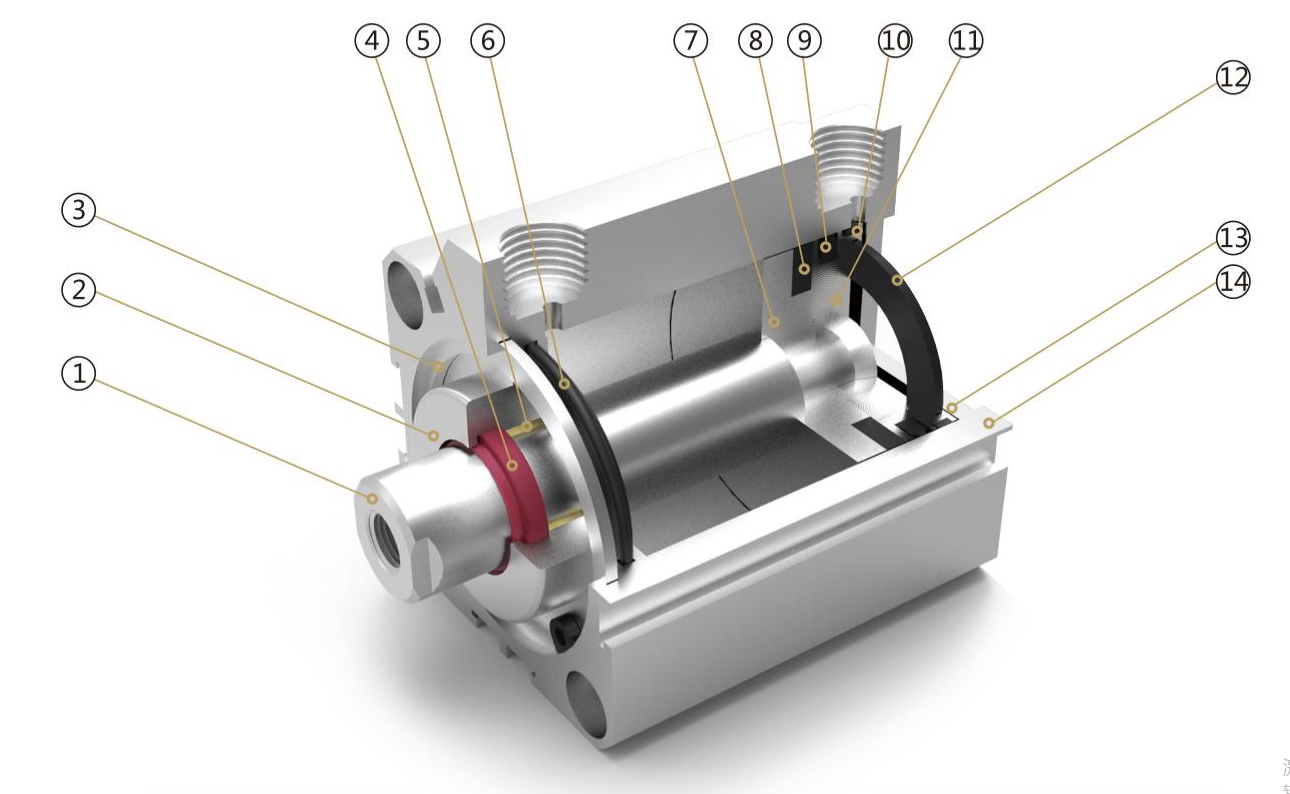

내부 구조

부분품

숫자	이름	숫자	이름
1	피스톤로드	8	자석
2	앞 표지	9	피스톤 씰
3	C 클립	10	방지 씰
4	샤프트 씰	11	자석베이스
5	DU 베어링	12	방지 방지 개스킷
6	O링	13	뒷면 커버
7	피스톤	14	Body

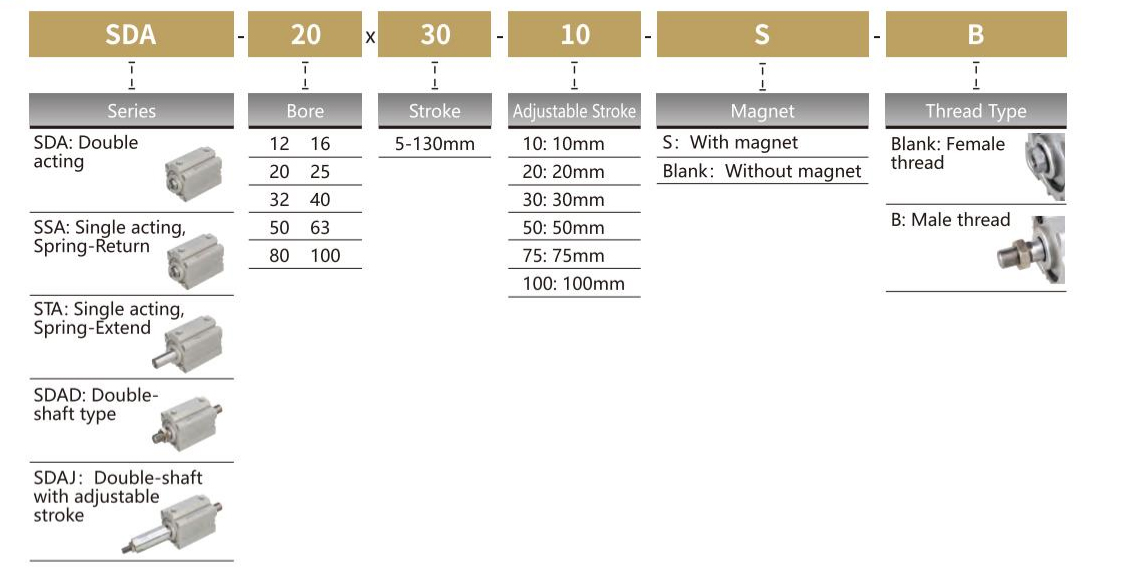

주문 코드

*센서 모델 JEL-01/JEL-11, 특정 주문 코드는 P173을 참조하십시오.

사양

보어 (MM)		12	16	20	25	32	40	50	63	80	100
작업		이중 연기
		단일 연기 스프링 아웃/싱글 연기 스프링 인								-
작동 매체		공기
작동 압력 범위	이중 연기	0.1 ~ 1.0mpa
	단일 연기	0.2 ~ 0.9mpa								-
증거 압력		1.5 MPa
작동 온도 범위		-20 ~ 80 ℃
작동 속도 범위	이중 연기	30/500 mm/s					30/350 mm/s		30 ~ 250 mm/s
	단일 연기	50 ~ 500 mm/s								-
포트 크기		M5 × 0.8				G1/8 "		G1/4 "		G3/8 "

스트로크

구경		표준 스트로크		맥스 스트로크
SDA	12/16	자기	5 10 15 20 25 30 35 40 45 50	50
	12/16	비기성	5 10 15 20 25 30 35 40 45 50	60
	20	자기	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90	90
	20	비기성	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	100
	25/32/40/63/80/100	자기	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120	120
	25/32/40/63/80/100	비기성	5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	130
SSA/STA	12/16/20/25/32/40/50/63	단일 연기	5 10 15 20 25 30	50

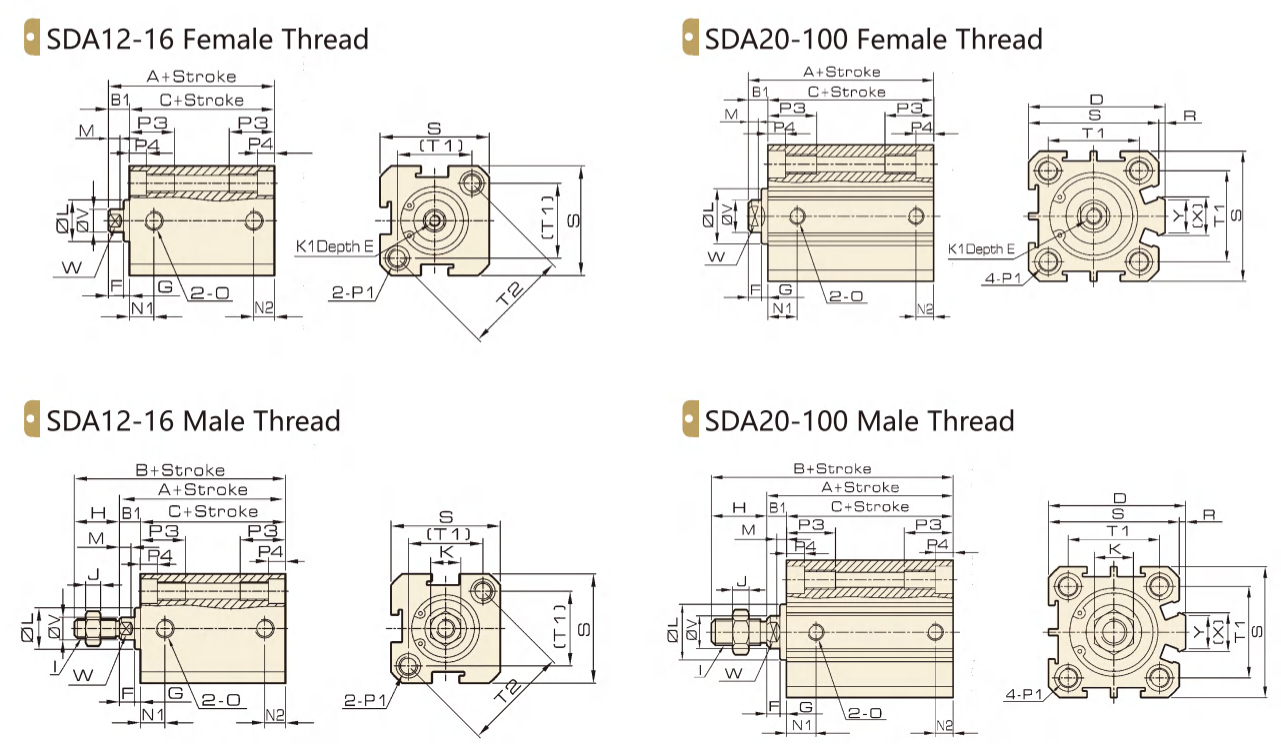

전체 치수

치수

보어/기호	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M
유형	기준	자석으로	기준	자석으로	기준	자석으로	B1	D	E	F	G	H	I	J	K	K1	L	M
12	22	32	34	44	17	27	5	-	6	4	2	12	중5x0.8	4	8	중3엑스0.5	10	3
16	24	34	36	46	18.5	28.5	5.5	-	6	4	2	12	중5x0.8	4	8	중3엑스0.5	11	3
20	25	35	40	50	19.5	29.5	5.5	36	8	4	1.5	15	중6엑스1.0	5	10	M4엑스0.7	13	3
25	27	37	44	54	21	31	6	42	10	4	2	17	M8엑스1.25	6	14	M5x0.8	17	3
32	31.5	41.5	49.5	59.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6엑스1.0	22	3
40	33	43	61	71	26	36	7	58.5	12	4	3	28	M14X1.5	8	22	M8X1.25	28	3
50	37	47	65	75	28	38	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5	38	3
63	41	51	69	79	32	42	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5	40	3
80	52	62	85	95	41	51	11	104	20	6	5	33	M22X1.5	13	32	M14X1.5	45	4
100	63	73	101	111	51	61	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5	55	4

보어/기호	N1		N2		D	P1	P3	P4	R	S	T1	T2	V	W	X	Y
스트로크	S = 5	S> 5	S= 5	S> 5	D	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	7.5		5		M5x0.8	더블 사이드 : .6.5, 기음영형G : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	8		5	5.5	M5x0.8	더블 사이드 : .6.5, 기음영형G : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	8.5		5.5		M5x0.8	더블 사이드 : .6.5, 기음영형G : M5X0.8, 구멍을 통해 : ∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	9		5.5		M5x0.8	더블 사이드 : .8.2, 기음영형G : M6X1, 구멍을 통해 : ∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	9		6.5	8	G1/8	더블 사이드 : .8.2, C영형G : M6X1, 구멍을 통해 : ∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	9		7.5		G1/8	더블 사이드 : ,10, COG : M8X1.25, 구멍을 통해 : ∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	8	10.5	8	10.5	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	9.5	11	9.5	11	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	11.5	14	11.5	14	G3/8	더블 사이드 : 515, COG : M12X1.75, 구멍을 통해 : ∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	15	20	15	18	G3/8	더블 사이드 : 717.5, COG : M14X2, 구멍을 통해 : ∅11.3	30	13	10	114	90	-	32	27	35.5	26

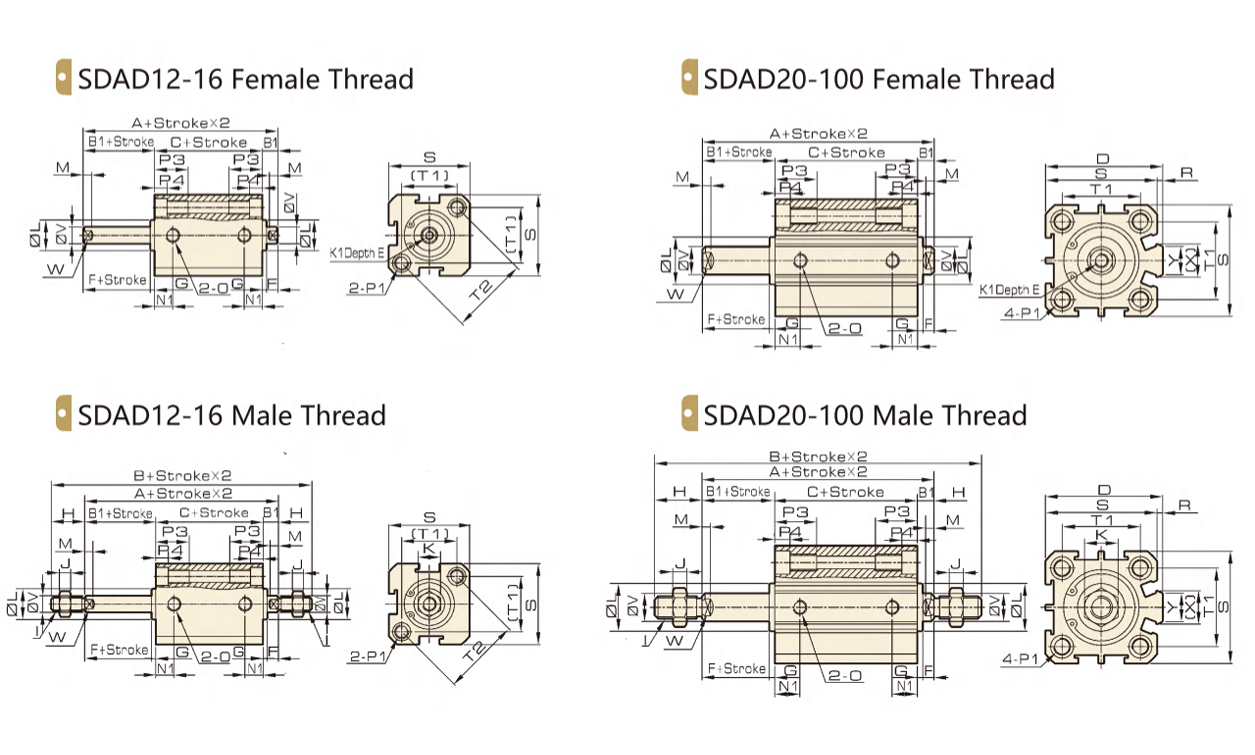

전체 치수

치수

구경/ 상징	A				B				C				B1	D	E	F	G	H	I	J	K	K1
유형	기준		자석으로		기준		자석으로		기준		자석으로
스트로크	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S<10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30
12	32	42	42	52	44	54	54	64	27	37	37	47	5	-	6	4	2	12	M5x0.8	4	8	M3X0.5
16	34	44	44	54	46	56	56	66	28.5	38.5	38.5	48.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3X0.5
20	35	45	45	55	50	60	60	70	29.5	39.5	39.5	49.5	5.5	36	8	4	1.5	15	M6X1.0	5	10	M4X0.7
25	37	47	47	57	54	64	64	74	31	41	41	51	6	42	10	4	2	17	M8X1.25	6	14	M5x0.8
32	41.5	51.5	51.5	61.5	59.5	69.5	69.5	79.5	34.5	44.5	44.5	54.5	7	50	12	4	3	18	M10x1.25	6	17	M6X1.0
40	43	53	53	63	71	81	81	91	36	46	46	56	7	58.5	12	4	3	28	M14X1.5	8	22	M8X1.25
50	47	57	57	67	75	85	85	95	38	48	48	58	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5
63	51	61	61	71	79	89	89	99	42	52	52	62	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5
80	62	72	72	82	95	105	105	115	51	61	61	71	11	104	20	6	5	33	M22X1.5	13	32	M14X1.5
100	73	83	83	93	111	121	121	131	61	71	71	81	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5

보어/기호	L	M	N1		N2		O	P1	P3	P4	D	B	T1	T2	V	W	X	Y
스트로크	L	M	S= 5	S> 5	S= 5	S> 5	O	P1	P3	P4	D	B	T1	T2	V	W	X	Y
12	10	3	7.5		5		M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5		25	16.3	23	6	5	-	-
16	11	3	8		5	5.5	MSX0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	13	3	8.5		5.5		M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	17	3	9		5.5		M5x0.8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	22	3	9		6.5	8	G1/8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	28	3	9		7.5		G1/8	더블 사이드 : ,10, COG : M8X1.25, 구멍을 통해 : ∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	38	3	8	10.5	8	10.5	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	40	3	9.5	11	9.5	11	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	45	4	11.5	14	11.5	14	G3/8	더블 사이드 : 515, COG : M12X1.75, 구멍을 통해 : ∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	55	4	15	20	15	18	G3/8	더블 사이드 : 717.5, COG : M14X2, 구멍을 통해 : ∅11.3	30	13	10	114	90	-	32	27	35.5	26

전체 치수

치수

보어/기호	A				B				C				B1	D	E	F	G	H	I	J	K	K1
유형	기준		자석으로		기준		자석으로		기준		자석으로
스트로크	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30	0 <S≤10	10 <S≤30
12	32	42	42	52	44	54	54	64	27	37	37	47	5	_	6	4	2	12	M5x0.8	4	8	M3X0.5
16	34	44	44	54	46	56	56	66	28.5	38.5	38.5	48.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3X0.5
20	35	45	45	55	50	60	60	70	29.5	39.5	39.5	49.5	5.5	36	8	4	1.5	15	M6X1.0	5	10	M4X0.7
25	37	47	47	57	54	64	64	74	31	41	41	51	6	42	10	4	2	17	M8X1.25	6	14	M5x0.8
32	41.5	51.5	51.5	61.5	59.5	69.5	69.5	79.5	34.5	44.5	44.5	54.5	7	50	12	4	3	18	M10x1.25	6	17	M6X1.0
40	43	53	53	63	71	81	81	91	36	46	46	56	7	58.5	12	4	3	28	M14X1.5	8	22	M8X1.25
50	47	57	57	67	75	85	85	95	38	48	48	58	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5
63	51	61	61	71	79	89	89	99	42	52	52	62	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5
80	62	72	72	82	95	105	105	115	51	61	61	71	11	104	20	6	5	33	M22X1.5	13	32	M14X1.5
100	73	83	83	93	111	121	121	131	61	71	71	81	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5

보어/기호	L	M	N1		N2		O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
스트로크	L	M	s = 5	S> 5	s = 5	S> 5	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	10	3	7.5		5		M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	11	3	8		5	5.5	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	13	3	8.5		5.5		M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	17	3	9		5.5		M5x0.8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	22	3	9		6.5	8	G1/8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	28	3	9		7.5		G1/8	더블 사이드 : ,10, COG : M8X1.25, 구멍을 통해 : ∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	38	3	8	10.5	8	10.5	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	40	3	9.5	11	9.5	11	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	45	4	11.5	14	11.5	14	G3/8	더블 사이드 : 515, COG : M12X1.75, 구멍을 통해 : ∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	55	4	15	20	15	18	G3/8	더블 사이드 : 717.5, COG : M14X2, 구멍을 통해 : ∅11.3	30	13	10	114	90	-	32	27	35.5	26

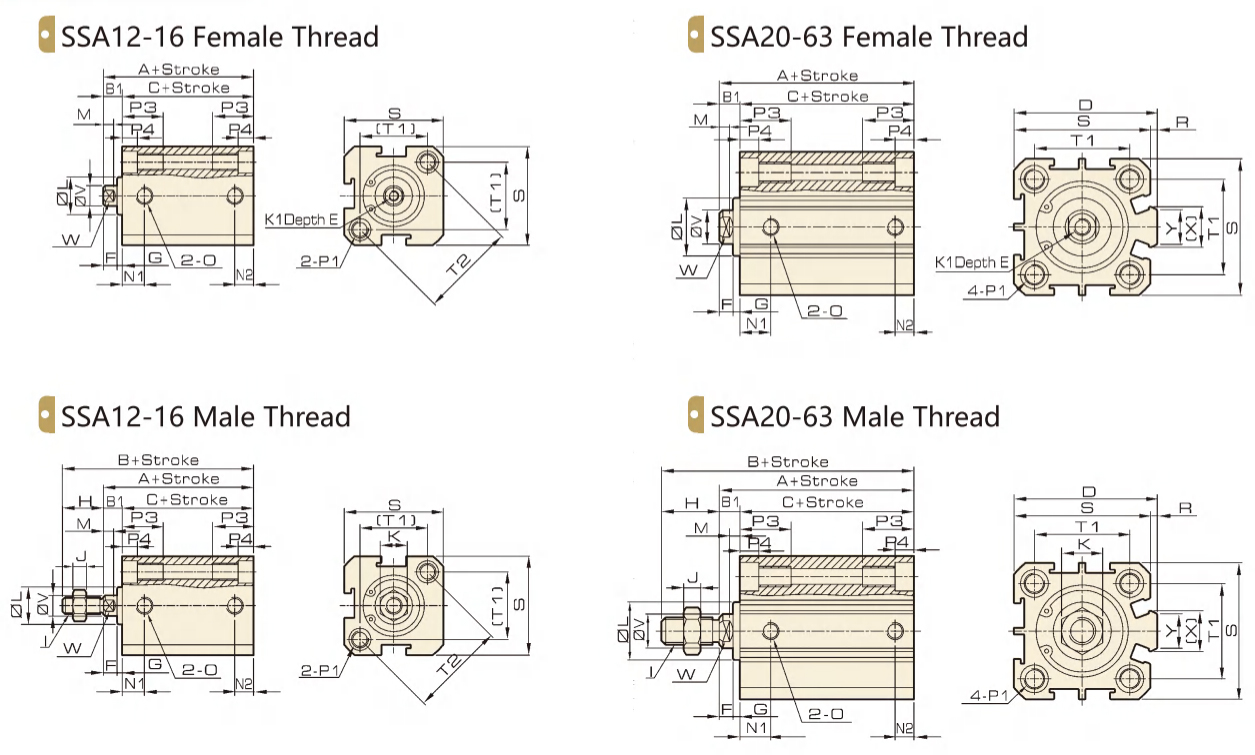

전체 치수

치수

보어/기호	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
유형	기준	자석으로	기준	자석으로	기준	자석으로	B1	D	E	F	G	H	I	J	K	K1	L	M	s = 5	S> 5
12	27	37	51	61	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3X0.5	10	3	5.5	6.5
16	29.5	39.5	53.5	63.5	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3X0.5	11	3	6.5	7.5
20	30.5	40.5	60.5	70.5	19.5	29.5	5.5	36	8	4	1.5	15	M6X1.0	5	10	M4X0.7	13	3	7.5
25	33	43	67	77	21	31	6	42	10	4	2	17	M8X1.25	6	14	M5x0.8	17	3	8
32	38.5	48.5	74.5	84.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6X1.0	22	3	8	9
40	40	50	96	106	26	36	7	58.5	12	4	3	28	M14X1.5	8	22	M8X1.25	28	3	8	10
50	46	56	102	112	28	38	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5	38	3	8	10.5
63	50	60	106	116	32	42	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5	40	3	9.5	11
80	63	73	129	139	41	51	11	104	20	6	5	33	M22X1.5	13	32	M14X1.5	45	4	11.5	14
100	75	85	151	161	51	61	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5	55	4	15	20

보어/기호	O	P1	P3	P4	R	S	T1	T2	V	W	X	Y
12	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	-	25	16.3	23	6	5	-	-
16	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	-	29	19.8	28	6	5	-	-
20	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	14	4.5	2	34	24	-	8	6	11.2	10
25	M5x0.8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	15	5.5	2	40	28	-	10	8	12	10
32	G1/8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	16	5.5	6	44	34	-	12	10	18	14
40	G1/8	더블 사이드 : ,10, COG : M8X1.25, 구멍을 통해 : ∅6.7	20	7.5	6.5	52	40	-	16	14	21	14
50	G1/4	이중 측면 : ,11, COG : M8X1.2S, 구멍을 통해 : ∅6.7	25	8.5	9.5	62	48	-	20	17	29.5	19
63	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	9.5	75	60	-	20	17	26	19
80	G3/8	더블 사이드 : 515, COG : M12X1.75, 구멍을 통해 : ∅10.3	25	10.5	10	94	74	-	25	22	36	26
100	G3/8	더블 사이드 : 717.5, COG : M14X2, 구멍을 통해 : ∅11.3	30	13	10	114	90	-	32	27	35.5	26

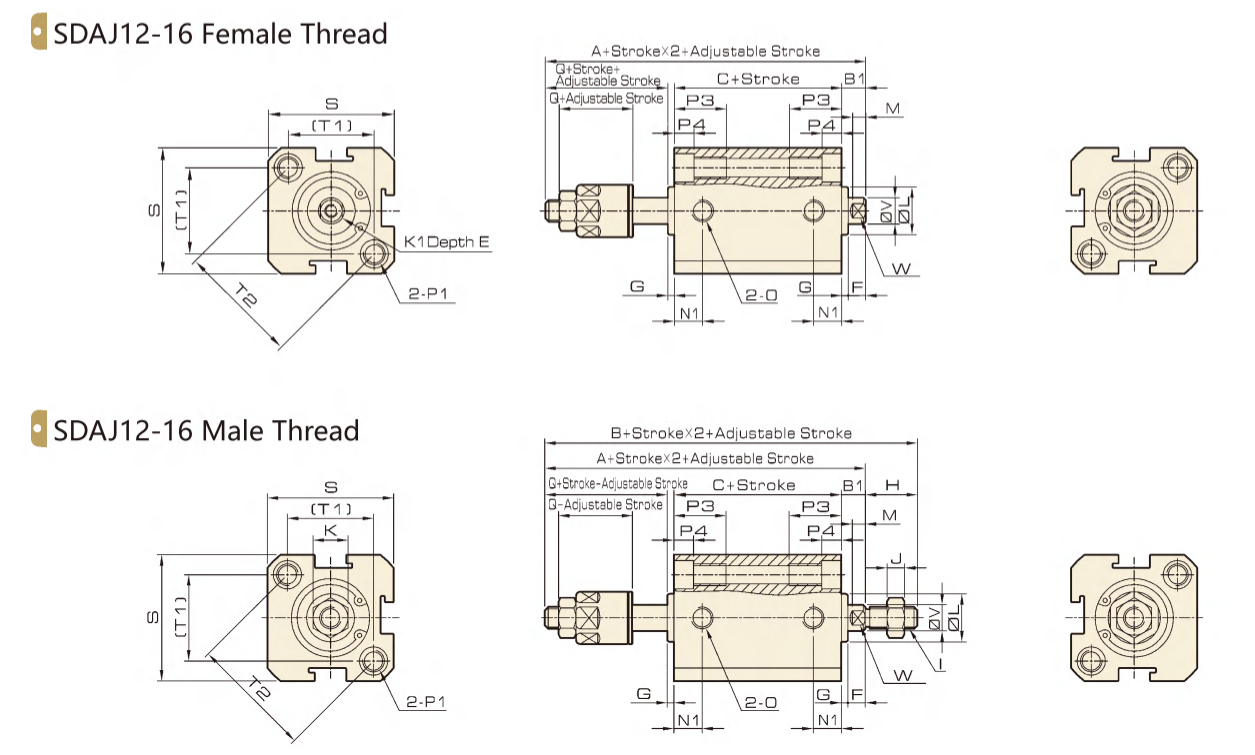

전체 치수

치수

보어/기호	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
유형	기준	자석으로	기준	자석으로	기준	자석으로	B1	D	E	F	G	H	I	J	K	K1	L	M	s = 5	S> 5
12	41	51	53	63	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3X0.5	10	3	5.5	6.5
16	43	53	55	65	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3X0.5	11	3	6.5	7.5
20	47.5	57.5	62.5	72.5	19.5	29.5	5.5	36	8	4	1.5	15	M6X1.0	5	10	M4X0.7	13	3	7.5
25	53	63	70	80	21	31	6	42	10	4	2	17	M8X1.25	6	14	M5x0.8	17	3	8
32	61.5	71.5	79.5	89.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6X1.0	22	3	8	9
40	64	74	92	102	26	36	7	58.5	12	4	3	28	M14X1.5	8	22	M8X1.25	28	3	8	10
50	70	80	98	108	28	38	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5	38	3	8	10.5
63	74	84	102	112	32	42	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5	40	3	9.5	11
80	92.5	102.5	125.5	135.5	41	51	11	104	20	6	5	33	M22X1.5	13	32	M14X1.5	45	4	11.5	14
100	110.5	120.5	148.5	158.5	51	61	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5	55	4	15	20

보어/기호	O	P1	P3	P4	Q	R	S	T1	T2	V	W	X	Y
12	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	17	-	25	16.3	23	6	5	-	-
16	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	17	-	29	19.8	28	6	5	-	-
20	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	14	4.5	21	2	34	24	-	8	6	11.2	10
25	M5x0.8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	15	5.5	24	2	40	28	-	10	8	12	10
32	G1/8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	16	5.5	27	6	44	34	-	12	10	18	14
40	G1/8	더블 사이드 : ,10, COG : M8X1.25, 구멍을 통해 : ∅6.7	20	7.5	28	6.5	52	40	-	16	14	21	14
50	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	29	9.5	62	48	-	20	17	29.5	19
63	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	29	9.5	75	60	-	20	17	26	19
80	G3/8	더블 사이드 : 515, COG : M12X1.75, 구멍을 통해 : ∅10.3	25	10.5	35.5	10	94	74	-	25	22	36	26
100	G3/8	더블 사이드 : 717.5, COG : M14X2, 구멍을 통해 : ∅11.3	30	13	42.5	10	114	90	-	32	27	35.5	26

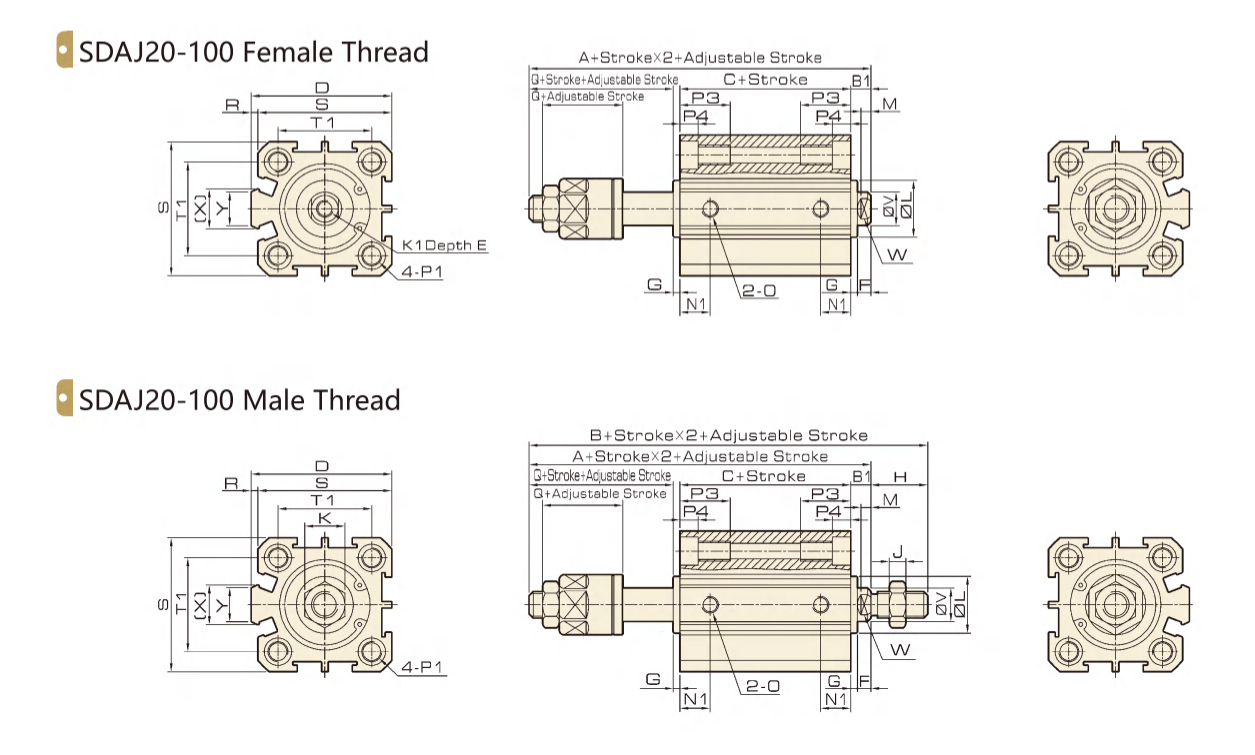

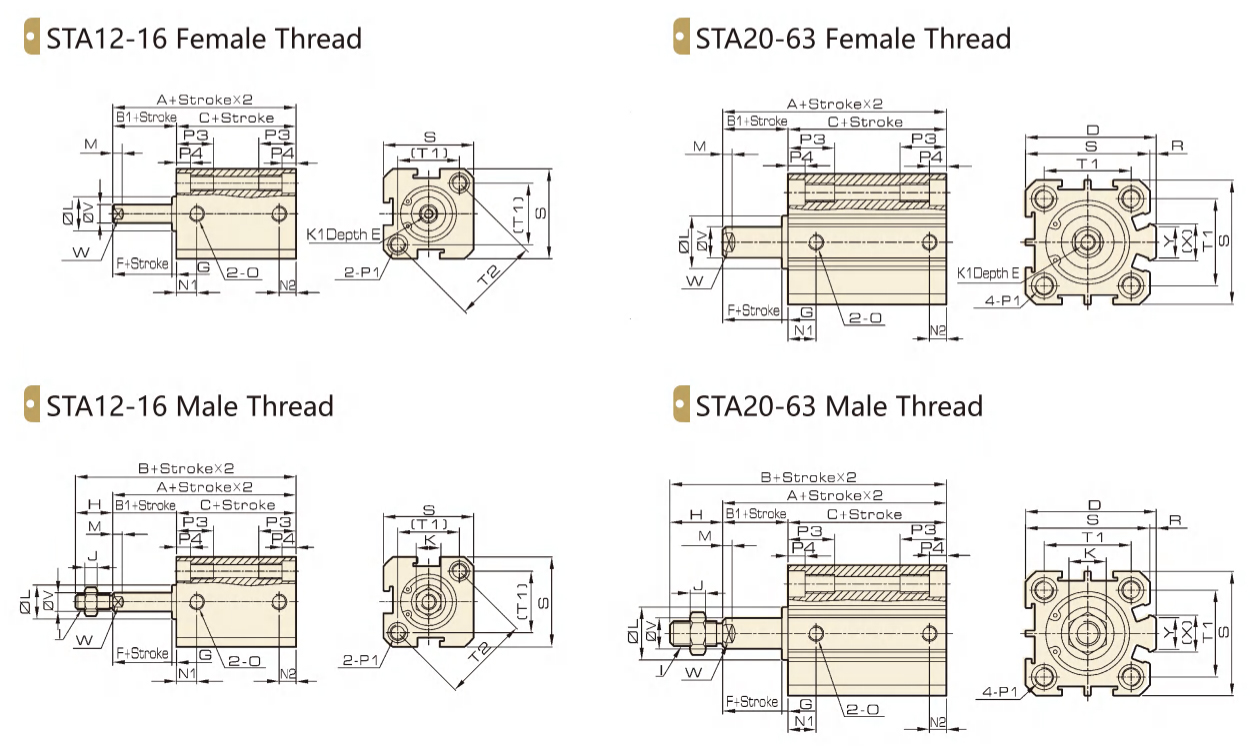

전체 치수

치수

보어/기호	A		B		C		B1	D	E	F	G	H	I	J	K	K1	L	M	N1
유형	기준	자석으로	기준	자석으로	기준	자석으로	B1	D	E	F	G	H	I	J	K	K1	L	M	s = 5	S> 5
12	41	51	53	63	17	27	5	-	6	4	2	12	M5x0.8	4	8	M3X0.5	10	3	5.5	6.5
16	43	53	55	65	18.5	28.5	5.5	-	6	4	2	12	M5x0.8	4	8	M3X0.5	11	3	6.5	7.5
20	47.5	57.5	62.5	72.5	19.5	29.5	5.5	36	8	4	1.5	15	M6X1.0	5	10	M4X0.7	13	3	7.5
25	53	63	70	80	21	31	6	42	10	4	2	17	M8X1.25	6	14	M5x0.8	17	3	8
32	61.5	71.5	79.5	89.5	24.5	34.5	7	50	12	4	3	18	M10x1.25	6	17	M6X1.0	22	3	8	9
40	64	74	92	102	26	36	7	58.5	12	4	3	28	M14X1.5	8	22	M8X1.25	28	3	8	10
50	70	80	98	108	28	38	9	71.5	15	5	4	28	M18x1.5	9	27	M10x1.5	38	3	8	10.5
63	74	84	102	112	32	42	9	84.5	15	5	4	28	M18x1.5	9	27	M10x1.5	40	3	9.5	11
80	92.5	102.5	125.5	135.5	41	51	11	104	20	6	5	33	M22X1.5	13	32	M14X1.5	45	4	11.5	14
100	110.5	120.5	148.5	158.5	51	61	12	124	20	7	5	38	M26x1.5	12	36	M18x1.5	55	4	15	20

보어/기호	O	P1	P3	P4	Q	R	S	T1	T2	V	W	X	Y
12	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	17	-	25	16.3	23	6	5		-
16	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	12	4.5	17	-	29	19.8	28	6	5		-
20	M5x0.8	더블 사이드 : .6.5, COG : M5X0.8, 구멍을 통해 : ∅4.2	14	4.5	21	2	34	24	-	8	6	11.2	10
25	M5x0.8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	15	5.5	24	2	40	28	-	10	8	12	10
32	G1/8	더블 사이드 : .8.2, COG : M6X1, 구멍을 통해 : ∅4.6	16	5.5	27	6	44	34	-	12	10	18	14
40	G1/8	더블 사이드 : ,10, COG : M8X1.25, 구멍을 통해 : ∅6.7	20	7.5	28	6.5	52	40	-	16	14	21	14
50	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	29	9.5	62	48	-	20	17	29.5	19
63	G1/4	이중 측면 : ,11, COG : M8X1.25, 구멍을 통해 : ∅6.7	25	8.5	29	9.5	75	60	-	20	17	26	19
80	G3/8	더블 사이드 : 515, COG : M12X1.75, 구멍을 통해 : ∅10.3	25	10.5	35.5	10	94	74	-	25	22	36	26
100	G3/8	더블 사이드 : 717.5, COG : M14X2, 구멍을 통해 : ∅11.3	30	13	42.5	10	114	90	-	32	27	35.5	26
