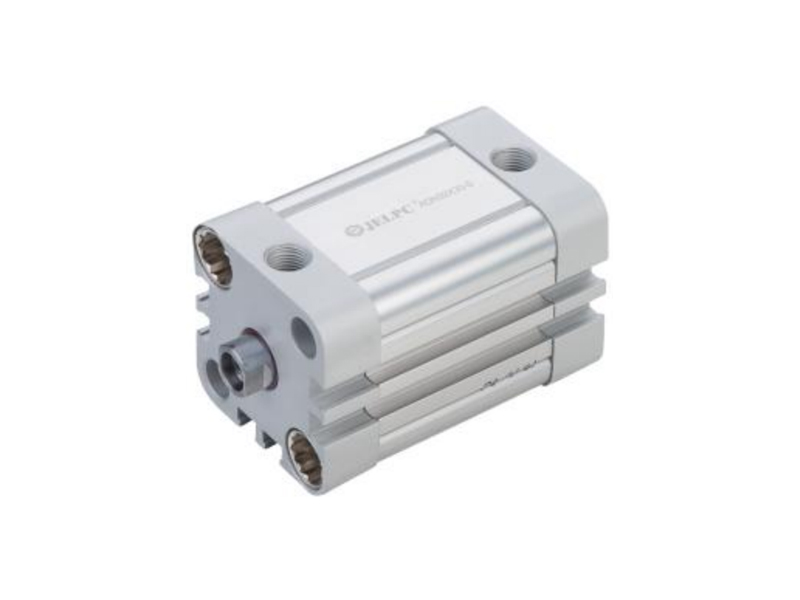

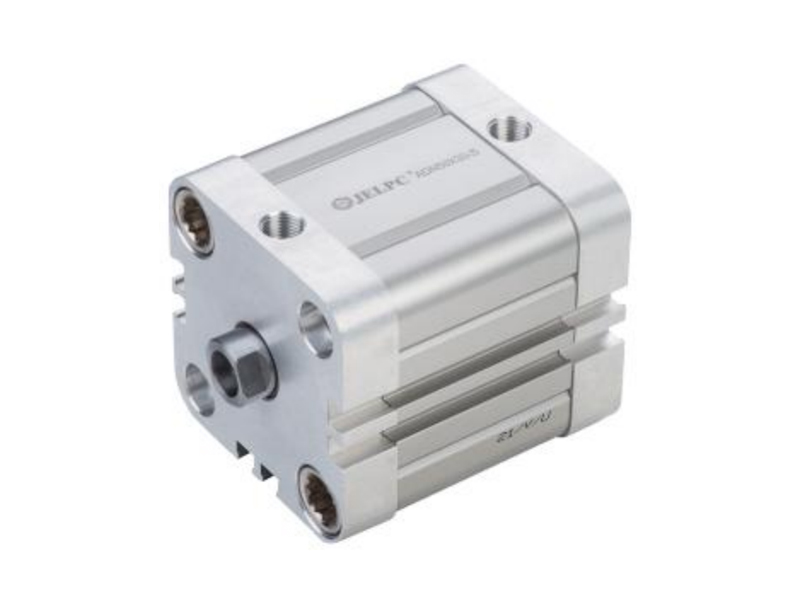

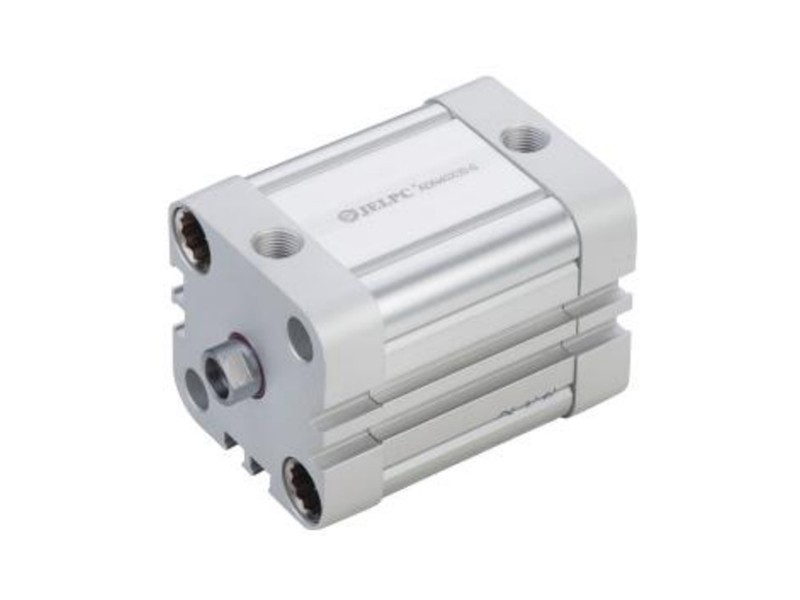

ADN 시리즈 뉴 컴팩트 실린더(ISO21287 표준)

ADN 시리즈 뉴 컴팩트 실린더(ISO21287 표준)

특징:

1. ADN 시리즈 COMPACT CYLINDER ACCORN LSO21287 표준.

2. 소형 구조, 다양한 종류의 다양한 유형 및 광범위한 응용 분야의 ADN 시리즈 실린더.

3. 둘 다 엔드 고무 개스킷을 사용하여 고속 운동과 기계 사이클의 나머지 에너지를 흡수합니다.

4. 모든 탄탄한 방법은 많은 액세서리가 있으므로 매우 샘플입니다.

  • 제품 매개 변수

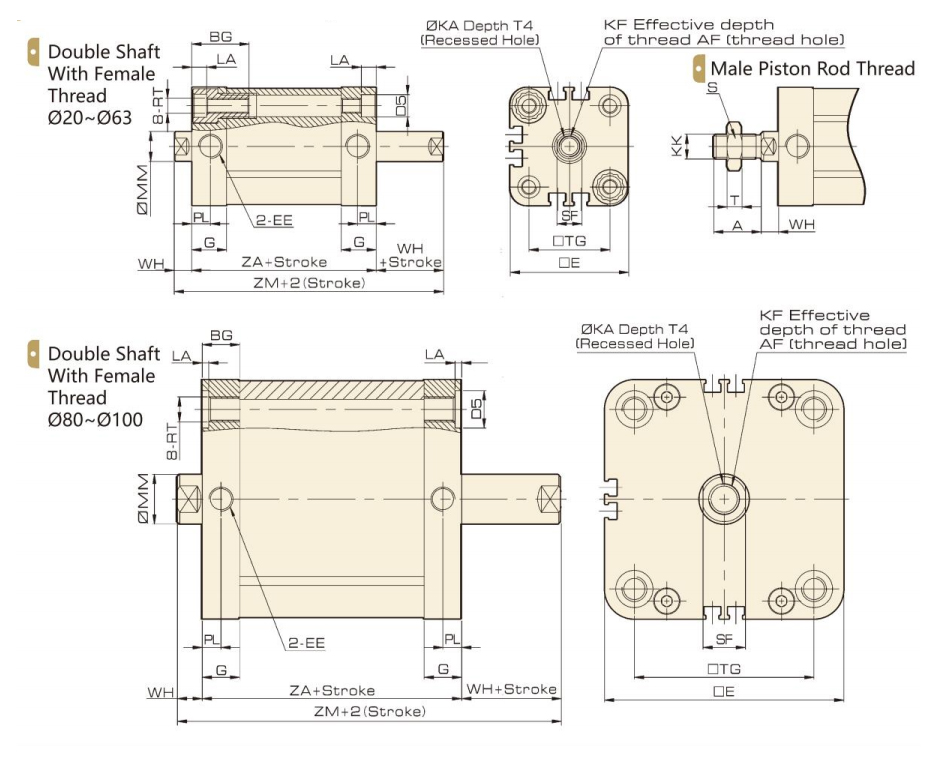

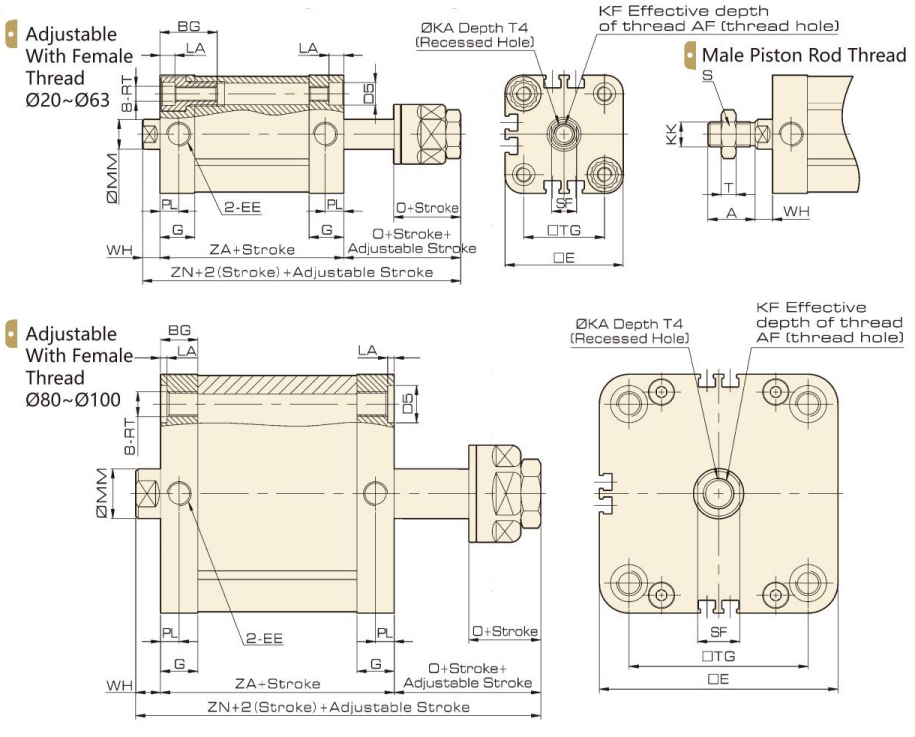

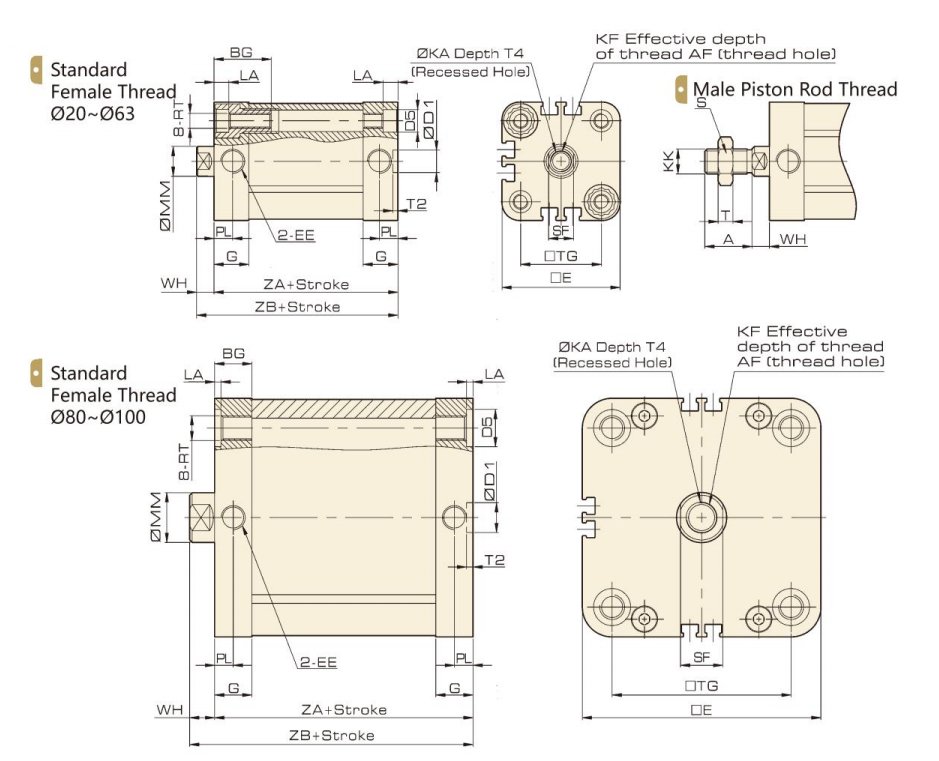

  • 제품 크기

내부 구조

부분품

숫자 이름 숫자 이름
1 피스톤로드 7 O링
2 샤프트 씰 8 통
3 커버 나사 9 O링
4 DU 베어링 10 피스톤 씰
5 앞 표지 11 방지 씰
6 방지 방지 개스킷 12 뒷면 커버

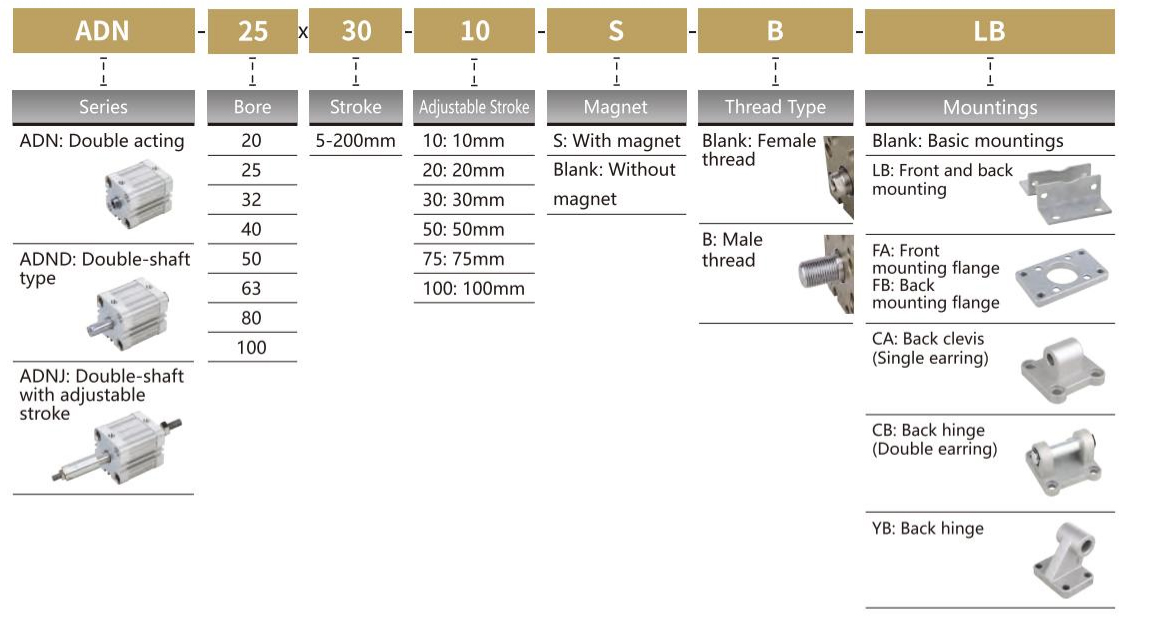

주문 코드

*센서 모델 JEL-30, 특정 주문 코드는 P173을 참조하십시오.


사양

보어 (MM)

20

25

32

40

50

63

80

100

작업

이중 연기

작동 매체

공기

작동 압력 범위

0.1 〜1.0mpa

증거 압력

1.5MPA

작동 온도 범위

-20 〜80 ° C

작동 속도 범위

30 s500mm/s

포트 크기

M5x0.8

G1/8 "

스트로크

구경 표준 스트로크 맥스 스트로크
ADN/ADNJ
ADND		 20 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
25 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 150
32/40 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100110120125 150 160 175 200 200
50/63 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 9010010120125 150160 175 200 225 250 250
80/100 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 9010011012511160 175 200 225 250 275 300 300
TADN 20/25/32/40/50/63/80 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
