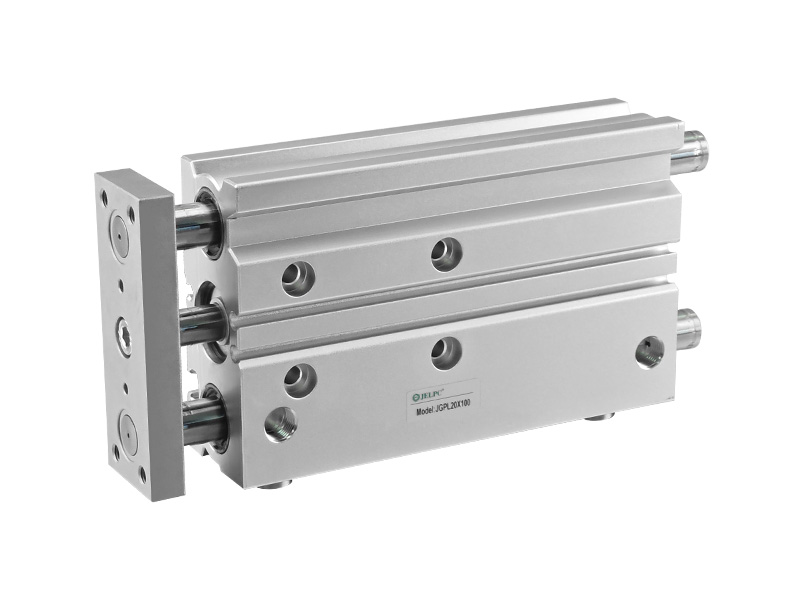

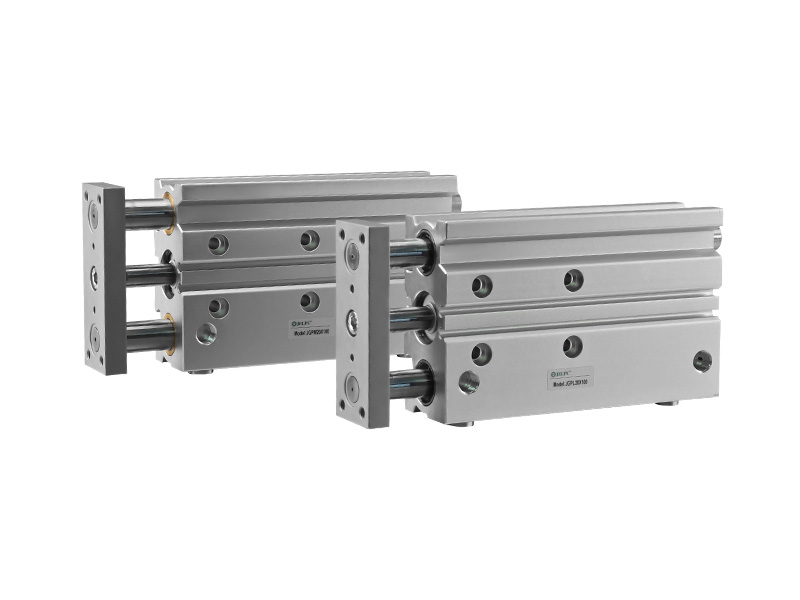

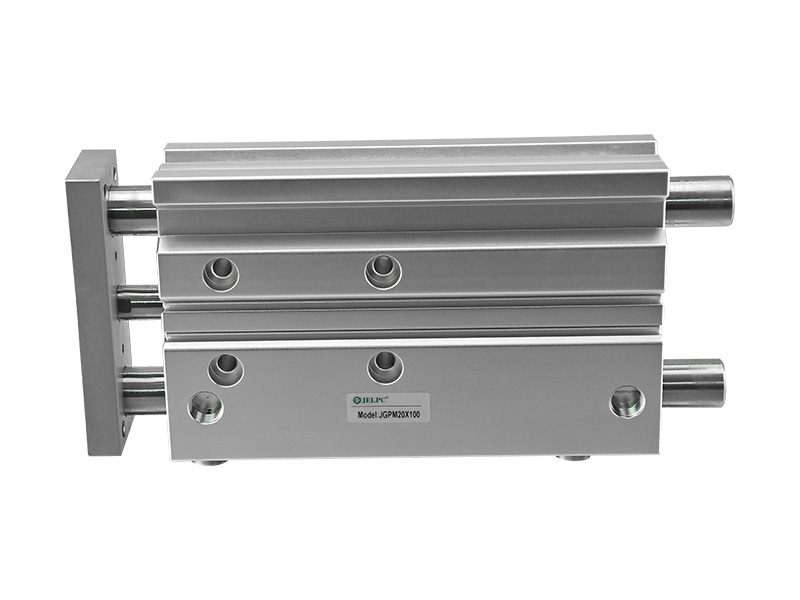

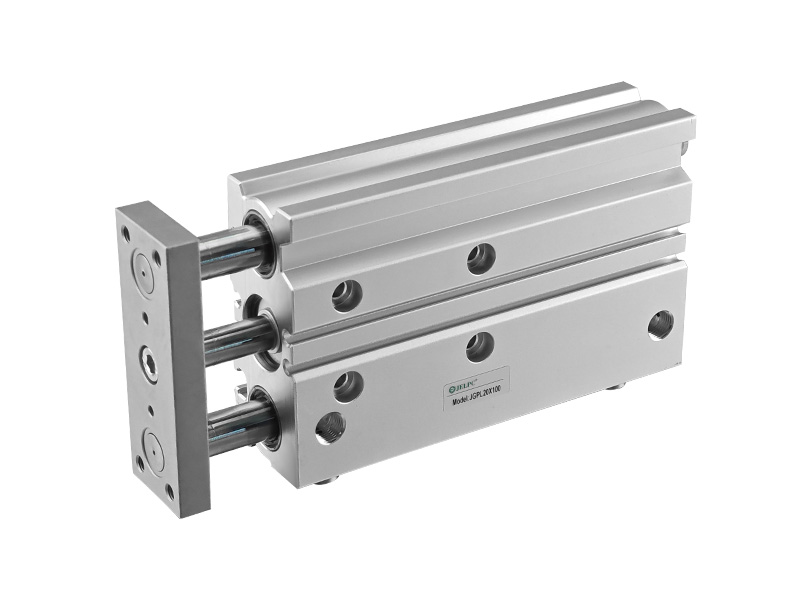

JGP 시리즈 소형 가이드 실린더

특징:

1. 작은 축 크기와 더 컴팩트 한 구조

2. 강한 측면 하중 저항

3. 강한 부하 CAPACITION 및 TORQUE 전력

4. 파이프를 연결하는 두 가지 방법, 편리한 설치 및 사용

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

사양

보어 크기	12	16	20	25	32	40	50	63	80
작업	이중 연기
작동 매체	공기
증거 압력	1.5중PA
최대 수술 압력	1.0mpa
최소 작동 압력	0.12mpa		0.1mpa
주변 및 유체 온도
피스톤 속도	50 ~ 500mm/s							50 ~ 400mm/s
쿠싱	양쪽 끝에 고무 쿠션
윤활	필요하지 않습니다
스트로크 길이 내성	^1.5 ₀ mm

실린더 이론은 "표준 스트로크"출구 시트를 참조하십시오

보어 크기 (mm)	피스톤로드 크기 (MM)	작동 방향		피스톤 지역 (mm²)	공기압 (MPA)
보어 크기 (mm)	피스톤로드 크기 (MM)	작동 방향		피스톤 지역 (mm²)	0.1	0.2	0.3	0.4	0.5	0.6
12	6	이중 연기	밖으로	113.0	11.3	22.6	33.9	45.2	56.5	67.8
12	6	이중 연기	안에	84.8	8.5	17.0	25.4	33.9	42.4	50.9
16	8	이중 연기	밖으로	201.0	20.1	40.2	60.3	80.4	100.5	120.6
16	8	이중 연기	안에	150.7	15.1	30.1	45.2	60.3	75.4	90.4
20	10	이중 연기	밖으로	314.0	31.4	62.8	94.2	125.6	157.0	188.4
20	10	이중 연기	안에	235.5	23.6	47.1	70.7	94.2	117.8	141.3
25	12	이중 연기	밖으로	490.6	49.1	98.1	147.2	196.3	245.3	294.4
25	12	이중 연기	안에	377.6	37.8	75.5	113.3	151.0	188.8	226.6
32	16	이중 연기	밖으로	803.8	80.4	160.8	241.2	321.5	401.9	482.3
32	16	이중 연기	안에	602.9	60.3	120.6	180.9	241.2	301.4	361.7
40	16	이중 연기	밖으로	1256.0	125.6	251.2	376.8	502.4	628.0	753.6
40	16	이중 연기	안에	1055.0	105.5	211.0	613.5	422.0	527.5	633.0
50	20	이중 연기	밖으로	1962.5	196.3	392.5	588.8	785.0	981.3	1177.5
50	20	이중 연기	안에	1648.5	164.9	329.7	494.6	659.4	824.3	989.1
63	20	이중 연기	밖으로	3115.7	311.6	623.1	934.7	1246.3	1557.8	1869.4
63	20	이중 연기	안에	2801.7	280.2	560.3	840.5	1120.7	1400.8	1681.0
80	25	이중 연기	밖으로	5024.0	502.4	1004.8	1507.2	2009.6	2512.0	3014.4
80	25	이중 연기	안에	4533.4	453.3	906.7	1360.0	1360.0	2266.7	2720.0

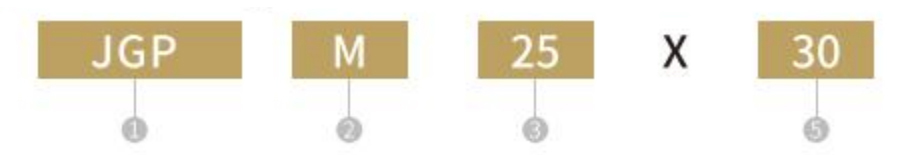

주문 코드

스트로크

①	② 베어링 유형		③ 보어 크기				치 스트로크
소형 가이드 실린더	M	슬라이드 베어링	12	12mm	40	40mm	"표준 스트로크"를 참조하십시오.
	M	슬라이드 베어링	16	16mm	50	50mm
	L	선형 베어링	20	20mm	63	63mm
			25	25mm	80	80mm
			32	32mm

[참고] 센서 특정 주문 코드는 P173을 참조하십시오.

스트로크/센서

보어 크기 (mm)	표준 스트로크	감지기
12,16	10,20,30,40,50,75,100,125,150,175,200,250	JEL-07R JEL-07D
20,25	20,30,40,50,75,100,125,150,175,200,250,300,350,400
32 ~ 80	25,50,75,100,125,150,175,200,250,300,350,400

전체 치수

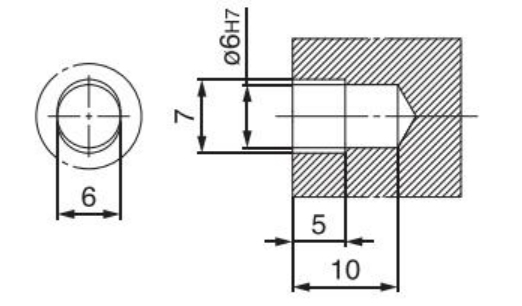

xx의 치수

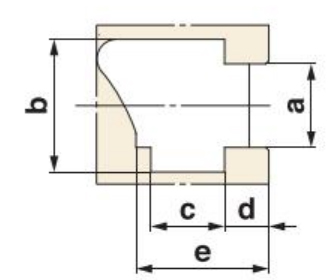

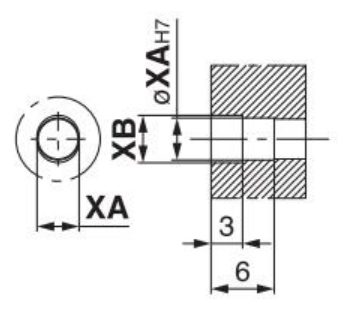

티 자형 슬롯의 치수

보어 크기	a	b	C	d	e
12	4.4	7.4	3.7	2	6.2
16	4.4	7.4	3.7	2.5	6.7
20	5.4	8.4	4.5	2.8	7.8
25	5.4	8.4	4.5	3	8.2

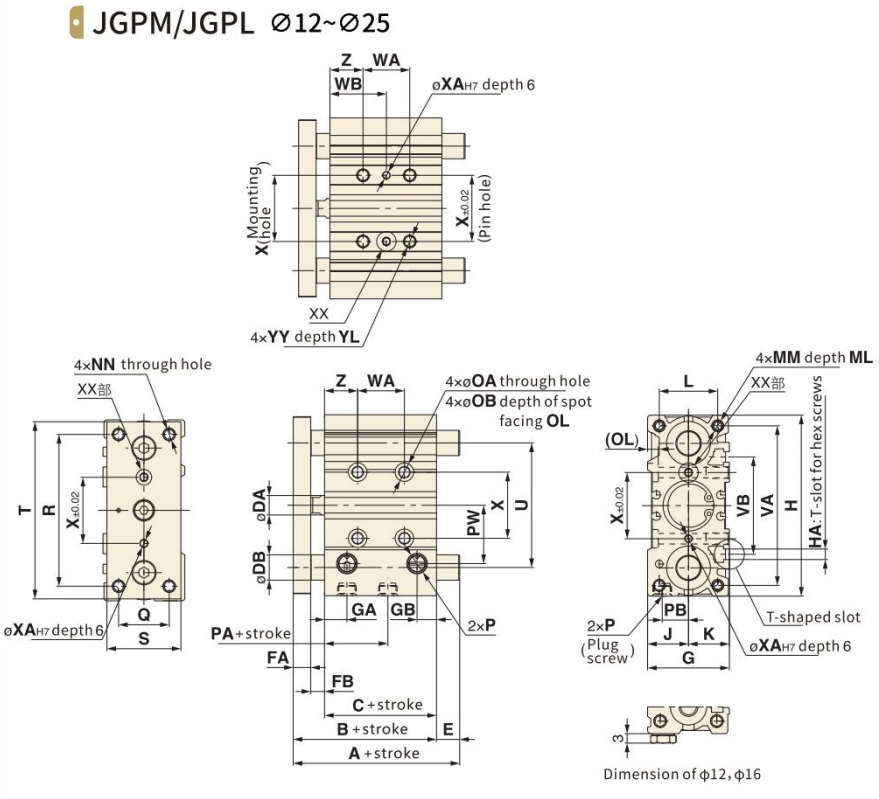

J...G피M, JG피엘 공통 치수

보어 크기 (mm)	표준 스트로크 (MM)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA
12	10,20,30,40,50,75,100,125,150,175,200,250	42	29	6	7	6	26	10	7	58	M4	13	13	18	M4 × 0.7	10	M4 × 0.7	4.3	8	4.5	M5 × 0.8	13
16	10,20,30,40,50,75,100,125,150,175,200,250	46	33	8	7	6	30	10.5	7.5	64	M4	15	13	22	M5 × 0.8	12	M5 × 0.8	4.3	8	4.5	M5 × 0.8	14.5
20	20,30,40,50,75,100,125,150,175,200,250,300,350,400	53	37	10	8	8	36	11.5	9	83	M5	18	18	24	M5 × 0.8	13	M5 × 0.8	5.4	9.5	5.5	아르 자형기음1/8	13.5
25	20,30,40,50,75,100,125,150,175,200,250,300,350,400	53.5	37.5	12	9	7	42	11.5	10	93	M5	21	21	30	M6 × 1.0	15	M6 × 1.0	5.4	9.5	5.5	아르 자형기음1/8	12.5

보어 크기 (mm)	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	YY	YL	Z
보어 크기 (mm)	PB	PW	Q	R	S	T	U	VA	VB	30st	100st 아래 30st 이상	200 년 미만의 100st 이상	300st 아래로 200st 이상	300st 이상	30st	100 초 미만의 30st 이상	200st 미만의 100 개 이상	300st 아래로 200st 이상	300st 이상	X	XA	XB	YY	YL	Z
12	8	18	14	48	22	56	41	50	37	20	40	110	200	-	15	25	60	105	-	23	3	3.5	M5 × 0.8	10	5
16	10	19	16	54	25	62	46	56	38	24	44	110	200	-	17	27	60	105	-	24	3	3.5	M5 × 0.8	10	5
20	10.5	25	18	70	30	81	54	72	44	24	44	120	200	300	29	39	77	117	167	28	3	3.5	M6 × 1.0	12	17
25	13.5	30	26	78	38	91	64	82	50	24	44	120	200	300	29	39	77	117	167	34	4	4.5	M6 × 1.0	12	17

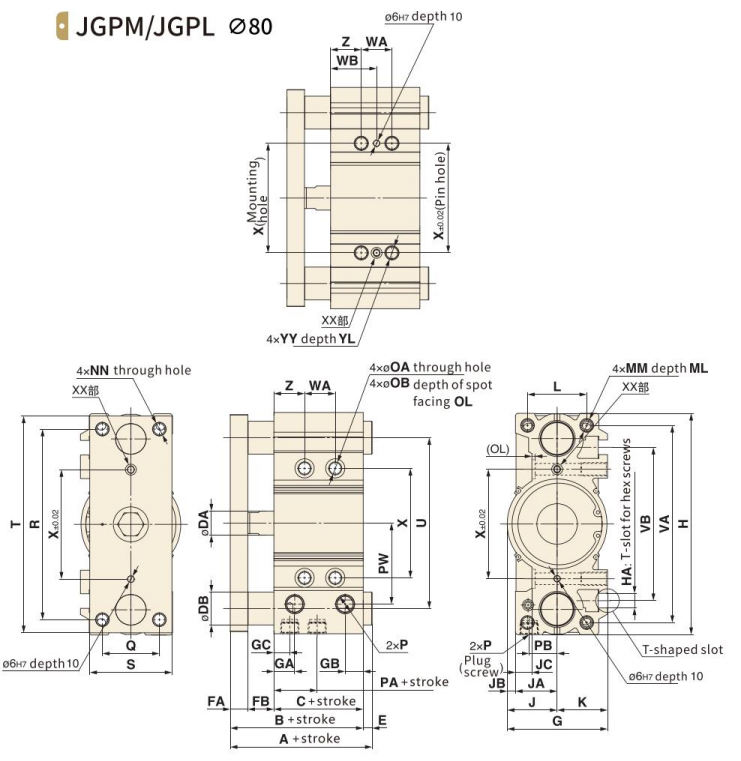

jgpm (슬라이드 베어링) /에이, 디비, 이자형 치수

보어 크기 mm	A				DB	E
보어 크기 mm	50st	100st 아래 50st 이상	200st 미만의 100st 이상	200st 이상	DB	50st	100st 아래 50st 이상	200st 미만의 100st 이상	200st 이상
12	42	60.5	82.5	82.5	8	0	18.5	40.5	40.5
16	46	64.5	92.5	92.5	10	0	18.5	46.5	46.5
20	53	77.5	77.5	110	12	0	24.5	24.5	57
25	53.5	77.5	77.5	109.5	16	0	24	24	56

JGPL (볼 베어링) /A, DB, 이자형 치수

보어 크기 (mm)	A				DB	E
보어 크기 (mm)	50st	100st 아래 50st 이상	200st 미만의 100st 이상	2005t 이상	DB	50st	100st 아래 50st 이상	200st보다 12 이상	200st 이상
12	43	55	84.5	84.5	6	1	13	42.5	42.5
16	49	65	94.5	94.5	8	3	19	48.5	48.5
20	59	76	100	117.5	10	6	23	47	64.5
25	65.5	81.5	100.5	117.5	13	12	28	47	64

전체 치수

xx의 치수

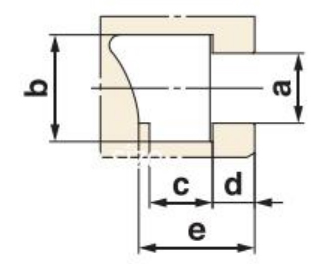

티 자형 슬롯의 치수

보어 크기	a	b	C	d	e
12	6.4	10.5	5.5	3.5	9.5
16	6.4	10.5	5.5	4	11
20	8.4	13.5	7.5	4.5	13.5
25	11	17.8	10	7	18.5

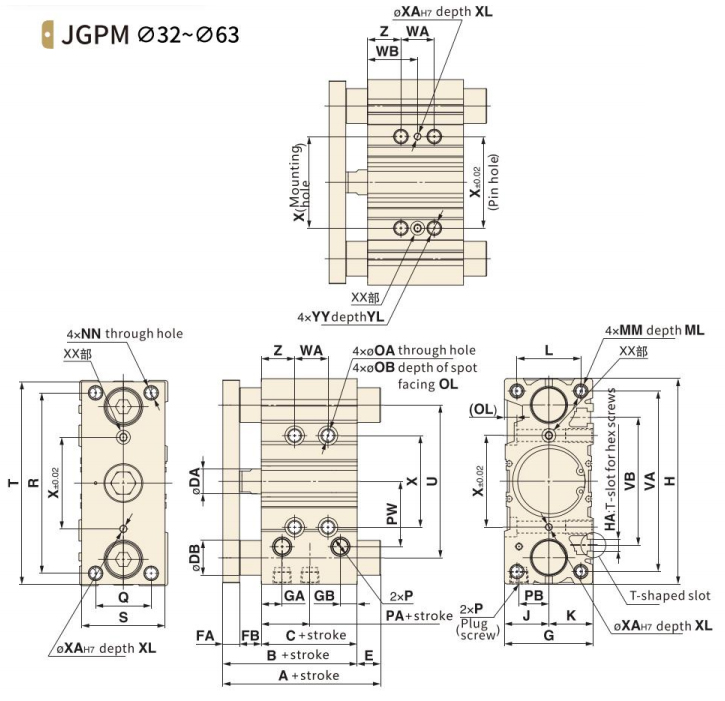

JGPM, JGPL 공통 치수

보어 크기 (mm)	표준 스트로크 (MM)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA
32	25,50,75,100,125,150,175,200,250,300,350,400	59.5	37.5	16	10	12	48	12	9	112	M6	24	24	34	M8 × 1.25	20	M8 × 1.25	6.7	11	7.5	RC1/8	6.5
40		66	44	16	10	12	54	15	12	120	M6	27	27	40	M8 × 1.25	20	M8 × 1.25	6.7	11	7.5	RC1/8	13
50		72	44	20	12	16	64	15	12	148	M8	32	32	46	M10 × 1.5	22	M10 × 1.5	8.6	14	9	RC1/4	9
63		77	49	20	12	16	78	15.5	13.5	162	M10	39	39	58	M10 × 1.5	22	M10 × 1.5	8.6	-	9	RC1/4	13

보어 크기 (mm)	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	YY	YL	Z
보어 크기 (mm)	PB	PW	Q	R	S	T	U	VA	VB	25 일 미만	1005t 미만의 25st 이상	200st 미만의 100st 이상	300st 아래로 200st 이상	300st 이상	25 일 미만	100st 아래 25st 이상	200st 미만의 100st 이상	300st 아래로 200st 이상	300st 이상	X	XA	XB	YY	YL	Z
32	16	35.5	30	96	44	110	78	98	63	24	48	124	200	300	33	83	83	121	171	42	4	4.5	M8 × 1.25	16	21
40	18	39.5	30	104	44	118	86	106	72	24	48	124	200	300	34	84	84	122	172	50	4	4.5	M8 × 1.25	16	22
50	21.5	47	40	130	60	146	110	130	92	24	48	124	200	300	36	86	86	124	174	66	5	6	M10 × 1.5	20	24
63	28	58	50	130	70	158	124	142	110	28	52	128	200	300	38	88	88	124	174	80	5	6	M10 × 1.5	20	24

jgpm (슬라이드 베어링) /a, db, e 치수

보어 크기 (mm)	A			DB	E
보어 크기 (mm)	50st	200st 아래 50st 이상	200st 이상	DB	50st	200st 아래 50st 이상	200st 이상
32	75	93.5	129.5	20	15.5	34	70
40	75	93.5	129.5	20	9	27.5	63.5
50	88.5	109.5	150.5	25	16.5	37.5	78.5
63	88.5	109.5	150.5	25	11.5	32.5	73.5

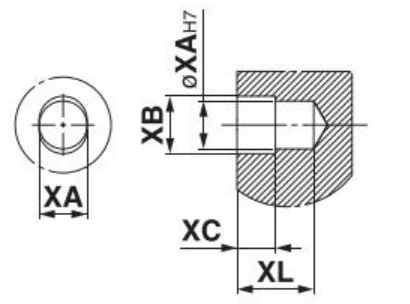

JGPL (볼 베어링) /A, DB, E 치수

보어 크기 (mm)	XC	XL
32	3	6
40	3	6
50	4	8
63	4	8

전체 치수

xx의 치수

T 자형 슬롯의 치수

보어 크기	a	b	C	d	e
80	13.3	20.3	12	8	22.5

JGPM, JGPL 공통 치수

보어 크기 (mm)	표준 스트로크 (MM)	B	C	DA	FA	FB	G	GA	GB	GC	H	HA	J	자	JB	JC	K	L	MM	ML	NN	OA	OB
80	25,50,75,100,125,150,175,200,250,300,350,400	96.5	56.5	25	16	24	91.5	19	16.5	14.5	202	M12	45.5	38	7.5	15	46	54	M12 × 1.75	25	M12 × 1.75	10.6	17.5

보어 크기	PB	PW	Q	R	S	T	U	VA	VB	OL	P	PA	WA					WB					X	YL	Z	YY
													30st	100st 아래 30st 이상	200st 미만의 100st 이상	300st 아래로 200st 이상	300st 이상	30st	100st 아래 30st 이상	200st 미만의 100st 이상	300st 아래로 200st 이상	300st 이상
80	25.5	74	52	174	75	198	156	180	140	3	RC3/8	14.5	28	52	128	200	300	42	54	92	128	178	100	24	28	M12x1.75

jgpm (슬라이드 베어링) /a, db, e 치수

보어 크기	A			DB	E
보어 크기	50st	200st 아래 50st 이상	200st 이상	DB	50st	200st 아래 50st 이상	200st 이상
80	104.5	131.5	180.5	30	8	35	84
