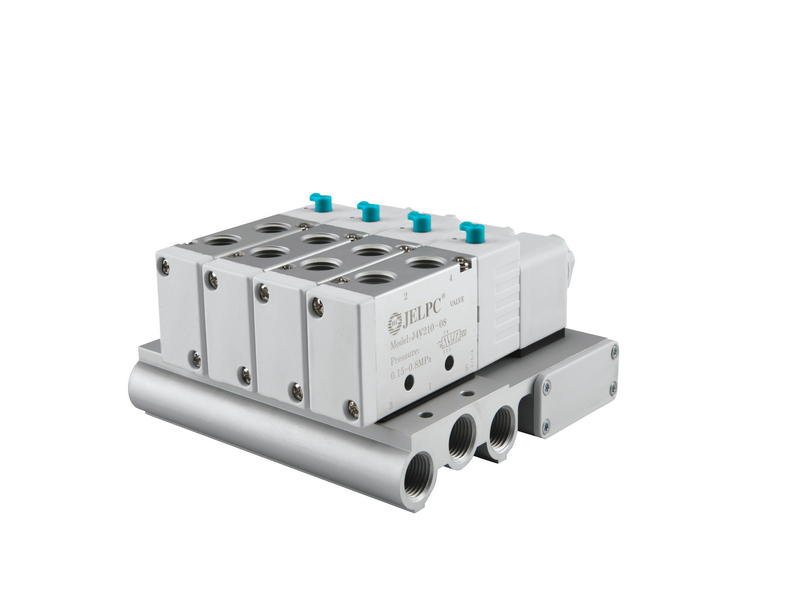

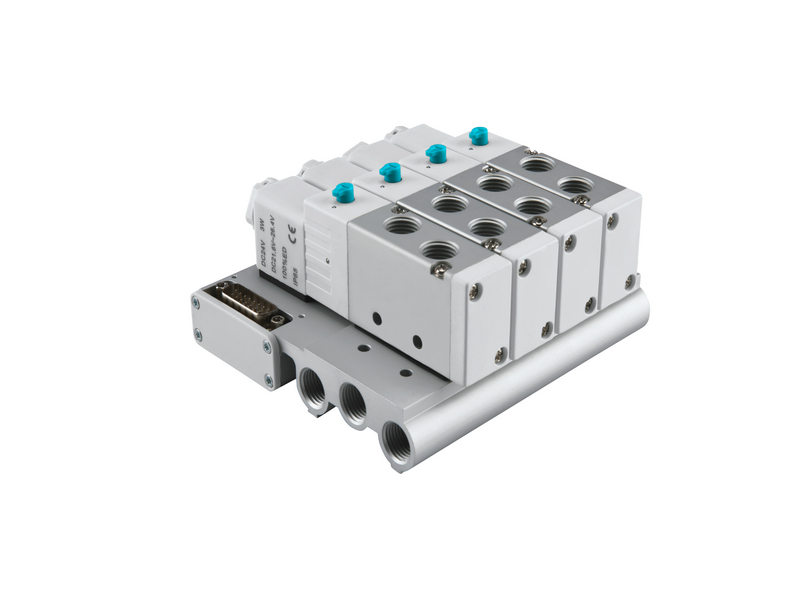

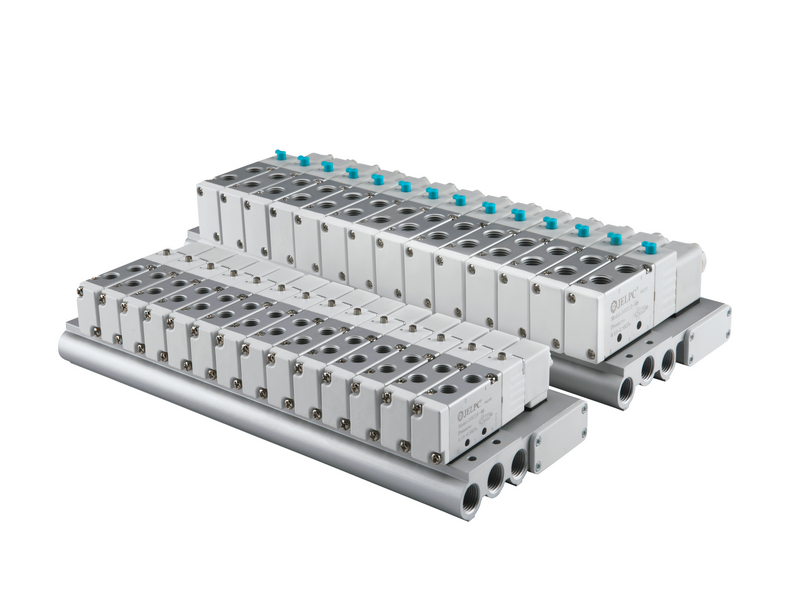

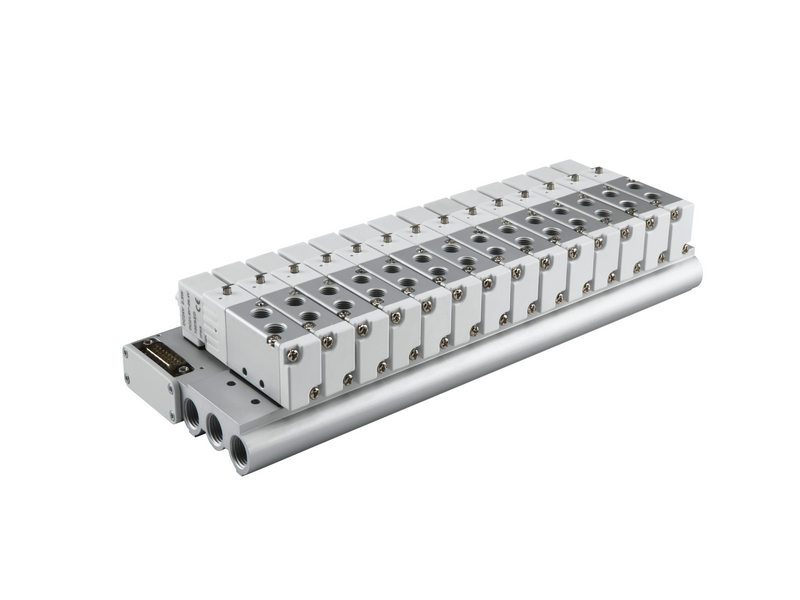

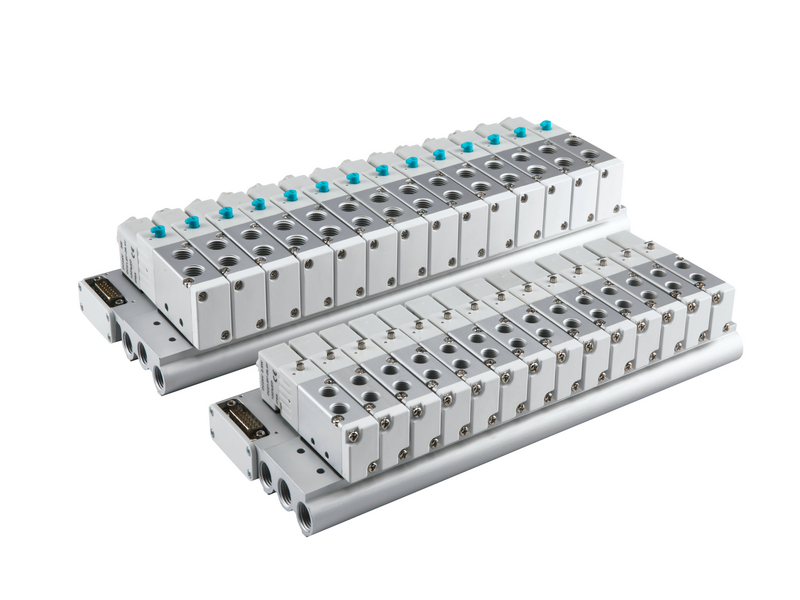

MCS2 시리즈 멀티 핀 제어 밸브 터미널

MCS2 시리즈 멀티 핀 제어 밸브 터미널

주요 기능 :

● 입구 및 출구 포트는 중앙에 정렬되어 있으며 소형 인터페이스

● 배선 시간과 인건비를 절약하기위한 D-Sub15 인터페이스

● 각 밸브에는 작업 표시등이 장착되어 있으며 디버깅에 편리합니다.

● 최대 14 개의 단일 코일 밸브를 통합 할 수 있습니다.

● 이중 코일 솔루션 사용 가능합니다.

  • 제품 매개 변수
  • 제품 크기

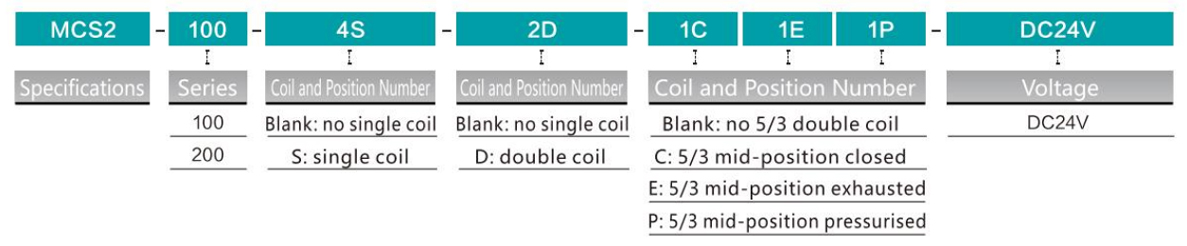

주문 코드

명세서

모델 번호

100 시리즈

200 시리즈

기능

5/2 단일 코일

5/2 더블 코일

5/3 더블 코일

5/2 단일 코일

5/2 더블 코일

5/3 더블 코일

순 아레드

12mm2 (CV = 0.67)

9mm2 (CV = 0.5)

16mm2 (CV = 0.89)

12mm2 (CV = 0.5)

인터페이스 크기

입구 및 출구 = G1/4 작동 = G1/8

입구 및 출구 = G 1/4 작업 = G1/4

작업 미디어

40 미크론 필터링 공기

액션 모드

내부 파일럿

적용 가능한 압력

0.15 ~ 0.8mpa

최대 압력

1.2MPA

작업 온도

-10 ° ~ 60 ° C

전압 범위

24VDC ± 10%

전력 소비

단일 밸브 2.5W

단일 밸브 3W

보호 클래스

레벨 f

최대 주파수

5/s

최소 응답 시간

0.05s

부속품

MCS2 시리즈 케이블 주문 코드
MCS2 시리즈 3M DB15-S-14-300
MCS2 시리즈 5m DB15-S-14-500
