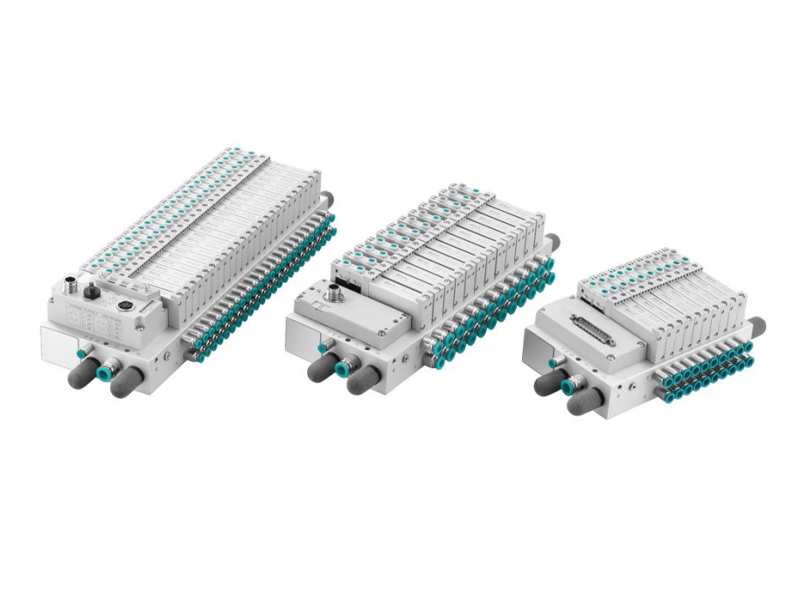

밸브 터미널 정보
● 모듈식 공압 제어 시스템에 적합합니다.
● 극도로 유연하고 확장성이 뛰어납니다.
● 너비14mm 및 10mm이고 다양한 기능 선택 가능
● 전력 소비 70% 감소
● 빠른 문제 해결을 위해 모든 각도에서 표시등이 보입니다.
● 최대 24개의 밸브 위치
● 보호 클래스 lp65
● 내부 및 외부 파일럿 구조 이용 가능
명세서
| 위치 번호 | 4,5,6,7,8,9,10,12,14,16,20,24 | ||
| 전기 연결 | D-SUB25 pin,IU-LInK,PRUHINEI.EtnerCAI,EtneriNet/IP,CC-LINKIEFela Basic | ||
| 전압 | 24VDC ± 10% | ||
| 전력 소비 | 단일 코일 인스턴트 최대 1.2W | ||
| 유량 | max600l/min (밸브 유형에 따라) | ||
| 작업 포트 | 10mm : 공급 = 출구 = G1/4 "작업 = M7*1 | 14mm : 공급 = 출구 = G1/4 "작업 = G1/8" | |
| 작동 압력 | 파일럿 압력 | P39 FDF 밸브 사양 참조 | |

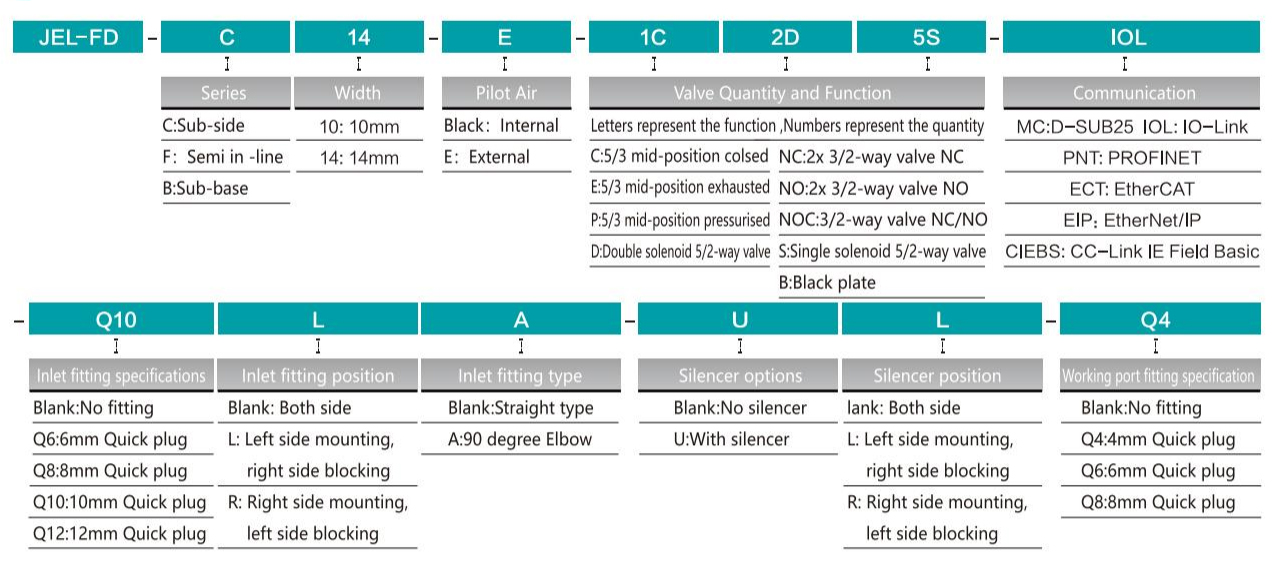

주문 코드

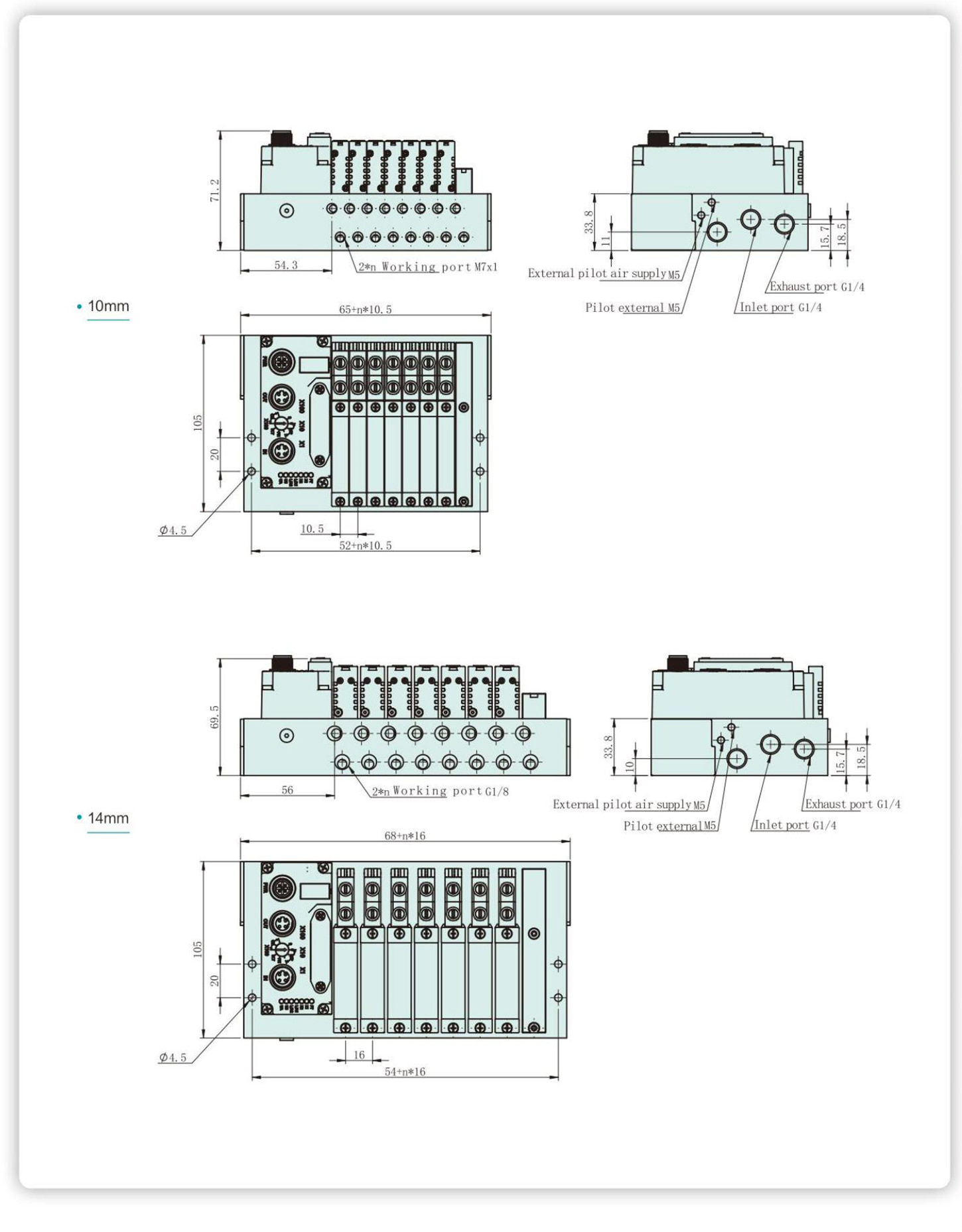

전체 치수

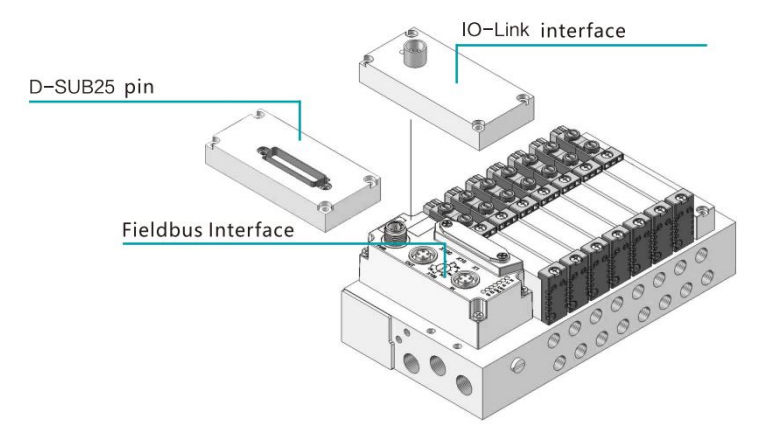

구조 다이어그램
● 빠른 푸시 인 커넥터 선택
● 다른 버스 또는 제어 모드 간 전환을 실현할 수 있습니다.
내부 및 외부 파일럿 스위칭
 |
 |
| 외부 조종사 | 내부 파일럿 |

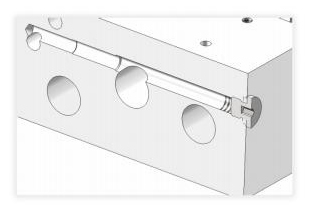

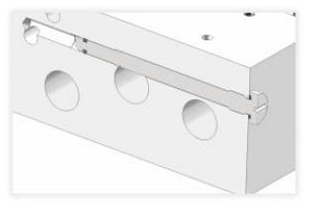

| 파일럿 스위칭 구멍에 나사를 설치하면 외부 파일럿 기능이 실현 될 수 있으며, 하단 플레이트의 끝면에있는 M5 나사 구멍을 통해 파일럿 공기가 실현 될 수 있습니다. | 파일럿 스위칭 구멍에 M5 플러그를 설치하면 내부 파일럿 기능, 파일럿 공기가 바닥 플레이트의 공기 흡출구를 직접 실현할 수 있습니다. |

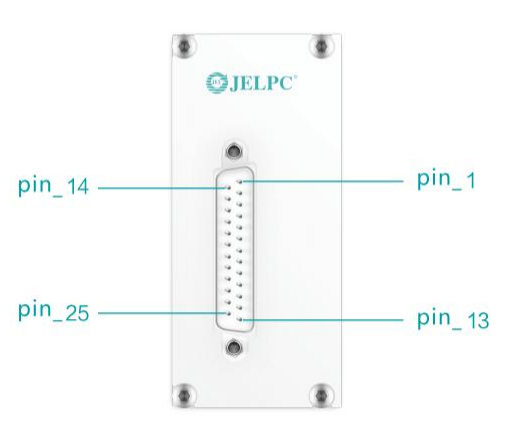

D-SUB25 핀
| 아이템 | 주문 코드 |
| D-SUB25 핀 | M1-25-SUB |

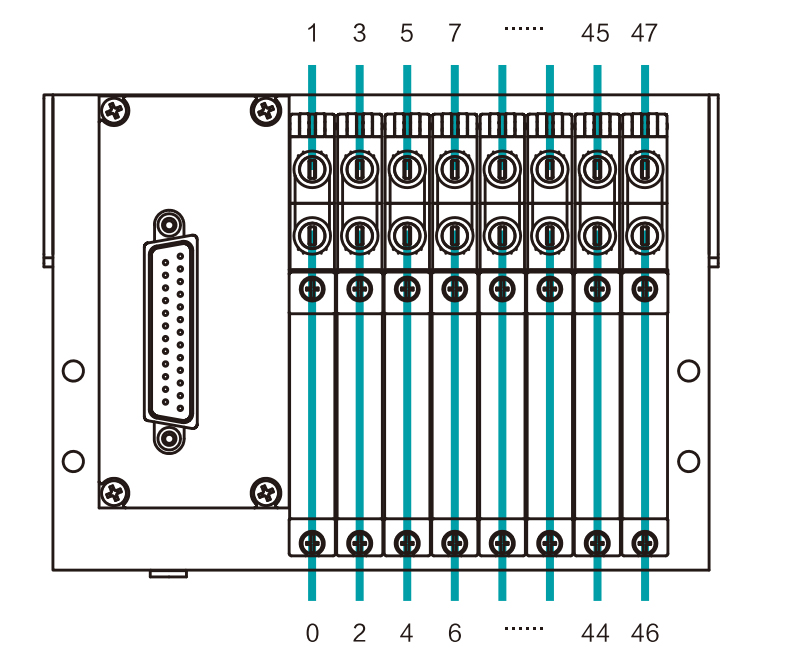

● 밸브 터미널은 연결 모드에 따라 최대 24 개의 코일을 제어 할 수 있습니다. 밸브 터미널의 각 밸브 코일은 멀티 핀 플러그의 핀에 상관 없습니다.
D-SUB25 핀 모듈의 정의
| 핀 | 위치 번호 | 최대 밸브 위치 번호 | ||||
| 4 ~ 12 | 16 | 20 | 24 | |||
| 밸브 번호 /코일 이름 | ||||||
| 1 | 0 | 0/14 | 0/14 | 0/14 | 0/14 | |
| 2 | 1 | 0/12 | 00/12 | 0/12 | 23/14 | |
| 3 | 2 | 1/14 | 1/14 | 1/14 | 1/14 | |
| 4 | 3 | 1/12 | 1/12 | 1/12 | 22/14 | |
| 5 | 4 | 2/14 | 2/14 | 2/14 | 2/14 | |
| 6 | 5 | 2/12 | 2/12 | 2/12 | 21/14 | |
| 7 | 6 | 3/14 | 3/14 | 3/14 | 3/14 | |
| 8 | 7 | 3/12 | 3/12 | 3/12 | 20/14 | |
| 9 | 8 | 4/14 | 4/14 | 4/14 | 4/14 | |
| 10 | 9 | 4/12 | 4/12 | 19/14 | 19/14 | |
| 11 | 10 | 5/14 | 5/14 | 5/14 | 5/14 | |
| 12 | 11 | 5/12 | 5/12 | 18/14 | 18/14 | |
| 13 | 12 | 6/14 | 6/14 | 6/14 | 6/14 | |
| 14 | 13 | 6/12 | 6/12 | 17/14 | 17/14 | |
| 15 | 14 | 7/14 | 7/14 | 7/14 | 7/14 | |
| 16 | 15 | 7/12 | 7/12 | 16/14 | 16/14 | |
| 17 | 16 | 8/14 | 8/14 | 8/14 | 8/14 | |
| 18 | 17 | 8/12 | 15/14 | 15/14 | 15/14 | |
| 19 | 18 | 9/14 | 9/14 | 9/14 | 9/14 | |
| 20 | 19 | 9/12 | 14/14 | 14/14 | 14/14 | |
| 21 | 20 | 10/14 | 10/14 | 10/14 | 10/14 | |
| 22 | 21 | 10/12 | 13/14 | 13/14 | 13/14 | |
| 23 | 22 | 11/14 | 11/14 | 11/14 | 11/14 | |
| 24 | 23 | 11/12 | 12/14 | 12/14 | 12/14 | |
| 25 | COM | |||||
● 해당 ODD 파일을 요청해 주세요.

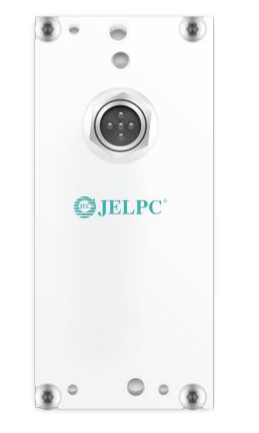

IO- 링크 모듈
| 아이템 | 주문 코드 | 설명 |
| IO-Link-8 | JEL-VTE-8-PT | 최대 8 포지션베이스 |
| IO-Link-16 | JEL-VTE-16-PT | 최대 16 개의 포지션베이스 |
| IO-Link-24 | JEL-VTE-24-PT | 최대 24 개의 포지션베이스 |
| IO- 링크 핀 배포 | |||
| 인터페이스 | 핀 | 분포 | 기능 |
 |
1 | 24VEL/SEN (PS) | 공급 전력 |
| 2 | 24V BAL/OUT (PL) | 로드 전원 | |
| 3 | ov el/sen (ps) | 공급 전력 | |
| 4 | C/Q | 의사소통 | |
| 5 | ov val/out (pl) | 로드 전원 | |
| O- 링크 LED 표시기 | 드라이브 파일 IO-Link | ||||
| 녹색 빛이 번쩍입니다 | 정상 작동 상태 | 사양 | v1.1 | 출구 데이터 | 2 바이트 |
| 레드 라이트는 항상 켜져 있습니다 | 24V 부하 전동 실패 ORNO 10-LINK 신호 | 데이터 전송 속도 | com2 (38.4kbit) | 4 바이트 | |
| 블루 라이트는 항상 켜져 있습니다 | 오픈 회로 또는 과부하 | 6 바이트 | |||
● 해당 홀수 파일을 요청하십시오.
FieldBus 모듈
| 아이템 | 주문 코드 | 설명 |
| FieldBus-PNT | CTEU-PNT | Profinet |
| Fieldbus-ECT | CTEU-ECT | Ethercat |
| FieldBus-EIP | CTEU-EIP | 이더넷/IP |
| Fieldbus-Ciebs | CTEU-CIEBS | CC-Link IE 필드 기본 |
| Fieldbus-multiple | CTEU-MPL | 4개 이상의 프로토콜 지원 |

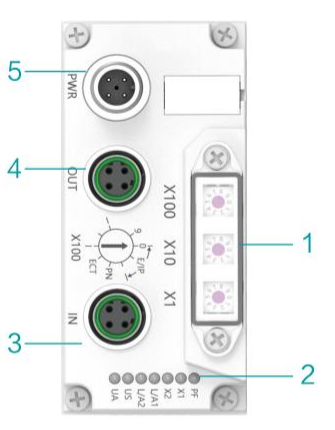

| 아니요. | 이름 | 설명 |
| 1 | 다이얼 스위치 번호 | 프로토콜 스위칭, IP 주소 및 코일 설정 |
| 2 | LED 표시기 | 작동 상태 |
| 3 | 통신 인터페이스 (in) | M12 여성 D 포트 4 와이어 |
| 4 | 통신 인터페이스 (OUT) | M12 여성 D 포트 4 와이어 |
| 5 | 전원 인터페이스 | M12 남성 아포타 와이어, 통신 모듈 및 밸브의 전원 공급 장치 |
| 전원 | 통신 인터페이스 (OUT) | 통신 인터페이스 (OUT) | |||||||||
 |
M12,4 핀, A- 코드, 남성 (PWR) |  |
M12,4 핀, D- 코딩, 플러그 |  |
M12,4 핀, D- 코딩, 플러그 | ||||||
| 핀 | 기능 | 핀 | 기능 | 핀 | 기능 | ||||||
| 1 | UA | 액추에이터 파워 | 1 | TX+ | 데이터를 전송합니다 | 1 | TX+ | 데이터를 전송합니다 | |||
| 2 | GN | 액추에이터 파워 | 2 | RX+ | 데이터를 수신합니다 | 2 | RX+ | 데이터를 수신합니다 | |||
| 3 | US | 버스 파워 | 3 | TX- | 데이터 전송- | 3 | TX- | 데이터 전송- | |||
| 4 | GN | 버스 파워 | 4 | RX- | 수신 데이터 | 4 | RX- | 수신 데이터 | |||
● 해당 드라이브 파일을 요청하십시오.
FDF 밸브 사양

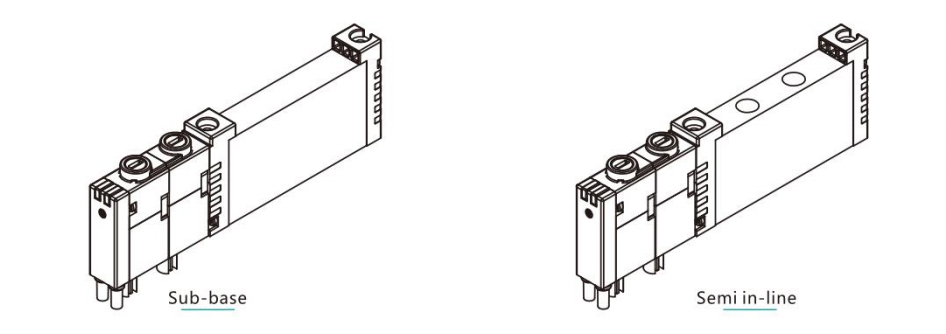

● 서브베이스 밸브의 경우 5 개의 포트가 모두 하단에 있으며 반 인라인 밸브의 경우 흡입구 및 출구 포트가 하단에 있습니다. 2 개의 작업 포트가 상단에 있습니다.
● 모든 밸브는 외부 파일럿이므로 내부 파일럿이 필요할 때 하위 기반의 나사를 전환하여 실현할 수 있습니다.
|
주문 코드 |
유형 |
주문 코드 |
기능 |

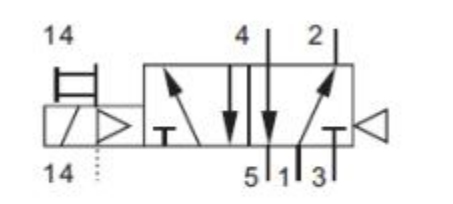

상징 |
|
FDF-C14-510 |
서브베이스 |
14 |

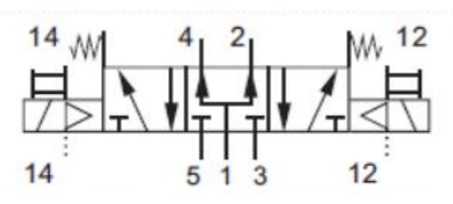

5/2 방향 밸브 단일 솔레노이드 |
|
|
FDF-F14-510 |
반 인라인 |
|||
|
FDF-C10-510 |
서브베이스 |
10 |
||
|
FDF-F10-510 |
반 인라인 |
|||
|
FDF-C14-520 |
서브베이스 |
14 |

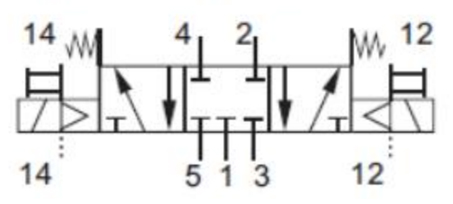

5/2 방향 밸브 더블 솔레노이드 |
 |
|
FDF-F14-520 |
반 인라인 |
|||
|
FDF-C10-520 |
서브베이스 |
10 |
||
|
FDF-F10-520 |
반 인라인 |
|||
|
FDF-C14-530 |
서브베이스 |
14 |

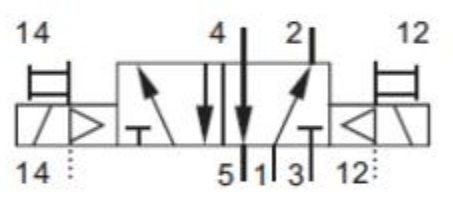

5/2 방향 밸브 매개체 위치 번호가 닫혔습니다 |
|
|
FDF-F14-530 |
반 인라인 |
|||
|
FDF-C10-530 |
서브베이스 |
10 |
||
|
FDF-F10-530 |
반 인라인 |
|||
|
FDF-C14-533 |
서브베이스 |
14 |
5/2 웨이 밸브 미드 포지션이 소진되었습니다 |
|
|
FDF-F14-533 |
반 인라인 |
|||
|
FDF-C10-533 |
서브베이스 |
10 |
||
|
FDF-F10-533 |
반 인라인 |
|||
|
FDF-C14-534 |
서브베이스 |
14 |

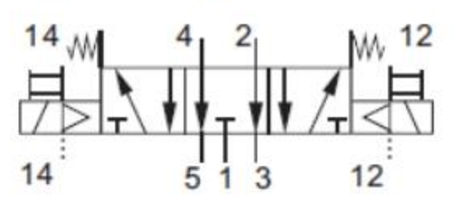

5/2 방향 밸브 매개체 위치 번호 가압 |
 |
|
FDF-F14-534 |
반 인라인 |
|||
|
FDF-C10-534 |
서브베이스 |
10 |
||
|
FDF-F10-534 |
반 인라인 |
|||
|
FDF-C14-310 |
서브베이스 |
14 |

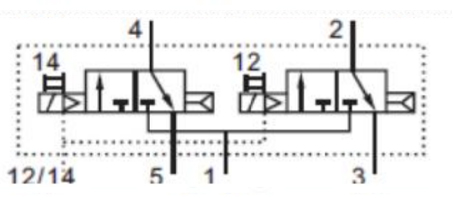

2X 3/2 방향 밸브 NC |
 |
|
FDF-F14-310 |
반 인라인 |
|||
|
FDF-C10-310 |
서브베이스 |
10 |
||
|
FDF-F10-310 |
반 인라인 |
|||
|
FDF-C14-312 |
서브베이스 |
14 |

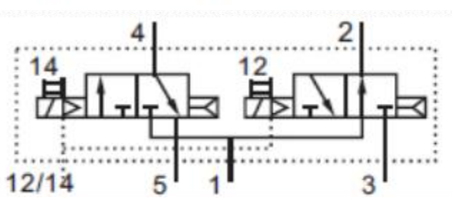

2x 3/2 방향 밸브 번호 |
 |
|
FDF-F14-312 |
반 인라인 |
|||
|
FDF-C10-312 |
서브베이스 |
10 |
||
|
FDF-F10-312 |
반 인라인 |
|||
|
FDF-C14-314 |
서브베이스 |
14 |

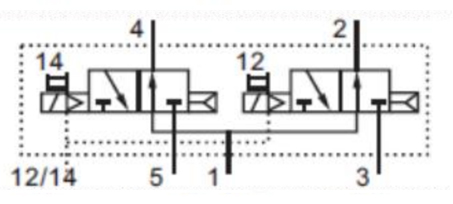

2X 3/2 방향 밸브 NC/NO |
 |
|
FDF-F14-314 |
반 인라인 |
|||
|
FDF-C10-314 |
서브베이스 |
10 |
||
|
FDF-F10-314 |
반 인라인 |

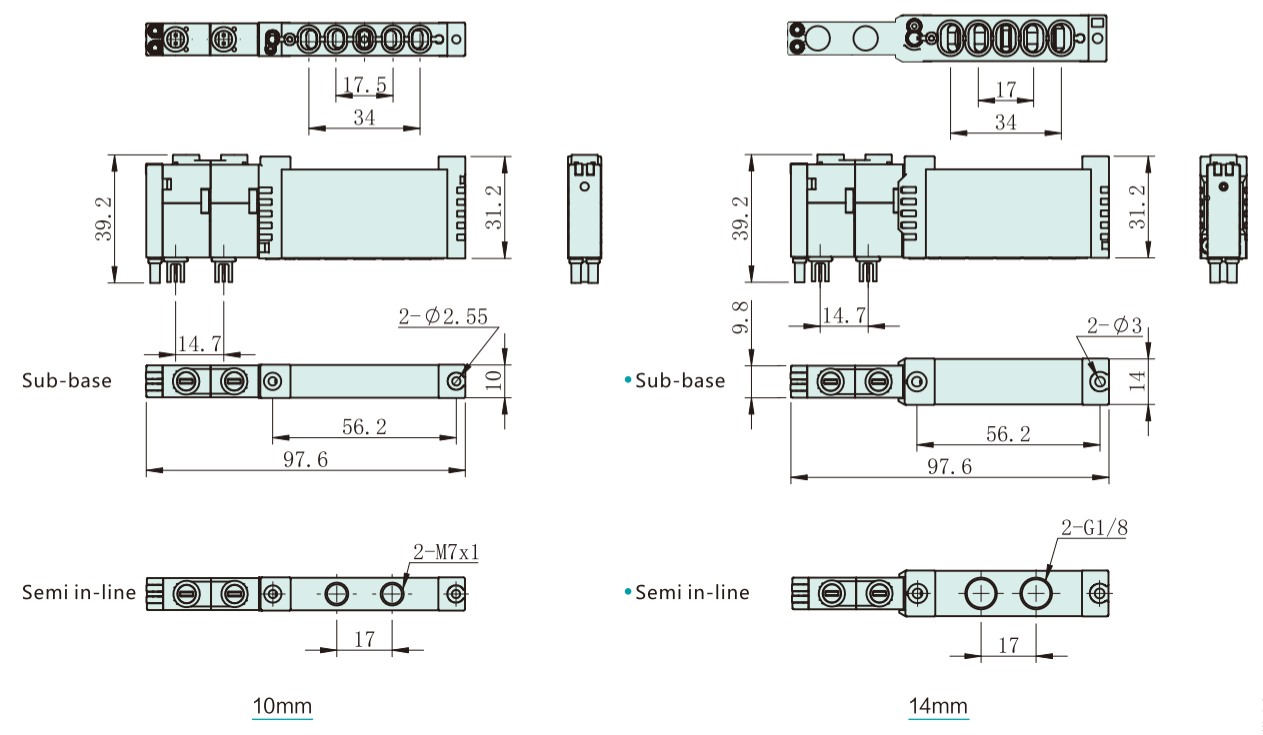

밸브 치수
밸브 매개 변수
| 사양 | 내부 파일럿 | 외부 조종사 | 유량 (l/min) | ||
| 작업 압력 (바) | 파일럿 압력 (바) | 작업 압력 (바) | |||
| 10mm | FDF-510 | 2 ~ 8 | 2 ~ 8 | 0 ~ 8 | 300 |
| FDF-520 | 2 ~ 8 | 2 ~ 8 | 0 ~ 8 | 300 | |
| FDF-530 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 260 | |
| FDF-533 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 260 | |
| FDF-534 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 260 | |
| FDF-310 | 2.5 ~ 8 | 2.5 ~ 8 | 2 ~ 8 | 280 | |
| FDF-312 | 2.5 ~ 8 | 2.5 ~ 8 | 2 ~ 8 | 280 | |
| FDF-314 | 2.5 ~ 8 | 2.5 ~ 8 | 2 ~ 8 | 280 | |
| 14mm | FDF-510 | 2 ~ 8 | 2 ~ 8 | 0 ~ 8 | 560 |
| FDF-520 | 2 ~ 8 | 2 ~ 8 | 0 ~ 8 | 560 | |
| FDF-530 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 500 | |
| FDF-533 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 500 | |
| FDF-534 | 3 ~ 8 | 3 ~ 8 | 0 ~ 8 | 600 | |
| FDF-310 | 2.5 ~ 8 | 2.5 ~ 8 | 2 ~ 8 | 600 | |
| FDF-312 | 2.5 ~ 8 | 2.5 ~ 8 | 2 ~ 8 | 500 | |
| FDF-314 | 2.5 ~ 8 | 2.5 ~ 8 | 2 ~ 8 | 500 | |

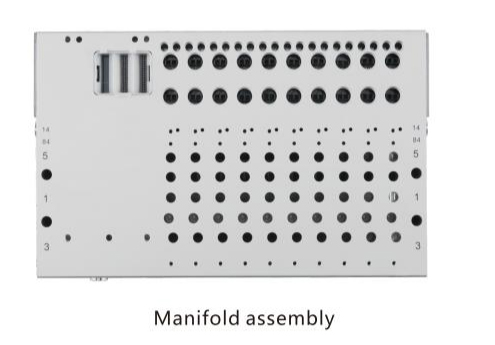

FDM 매니 폴드 어셈블리
● 매니 폴드에는 10mm 및 14mm의 두 가지 옵션이 있습니다
● 동일한 매니 폴드는 서브베이스 및 반 인라인 밸브에 사용됩니다.
● PCB 보드는 매니 폴드에 통합되었습니다
주문 코드
|
주문 코드 |
밸브 너비 |
위치 번호 번호 |
주문 코드 |
밸브 너비 |
위치 번호 번호 |
|
FDM-C10-4F |
10 |
4 |
FDM-C14-4F |
14 |
4 |
|
FDM-C10-5F |
10 |
5 |
FDM-C14-5F |
14 |
5 |
|
FDM-C10-6F |
10 |
6 |
FDM-C14-6F |
14 |
6 |
|
FDM-C10-7F |
10 |
7 |
FDM-C14-7F |
14 |
7 |
|
FDM-C10-8F |
10 |
8 |
FDM-C14-8F |
14 |
8 |
|
FDM-C10-9F |
10 |
9 |
FDM-C14-9F |
14 |
9 |
|
FDM-C10-10F |
10 |
10 |
FDM-C14-10F |
14 |
10 |
|
FDM-C10-12F |
10 |
12 |
FDM-C14-12F |
14 |
12 |
|
FDM-C10-16F |
10 |
16 |
FDM-C14-16F |
14 |
16 |
|
FDM-C10-20F |
10 |
20 |
FDM-C14-20F |
14 |
20 |
|
FDM-C10-24F |
10 |
24 |
FDM-C14-24F |
14 |
24 |

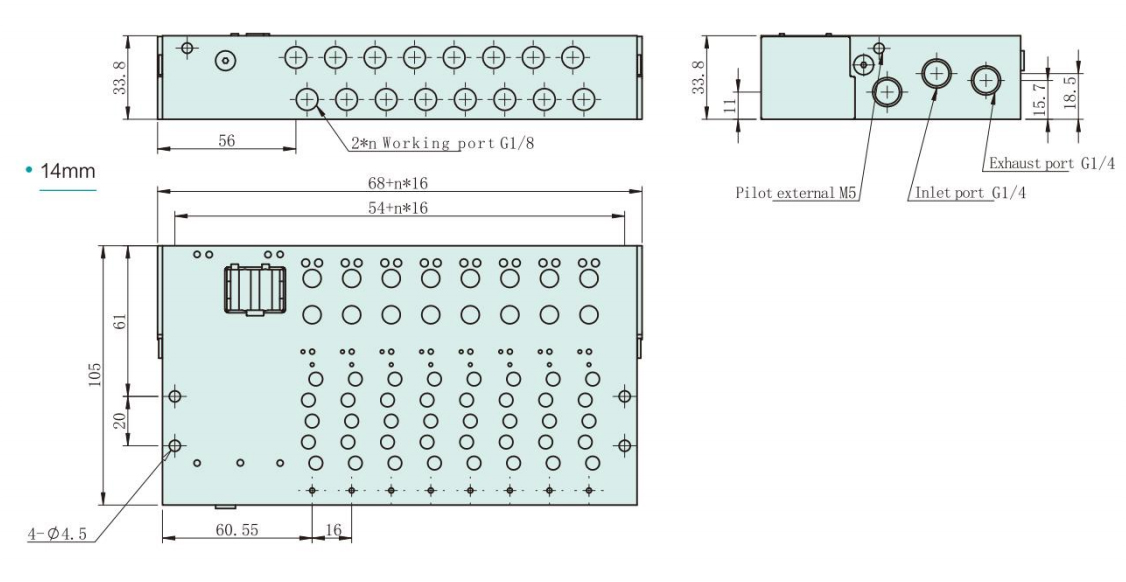

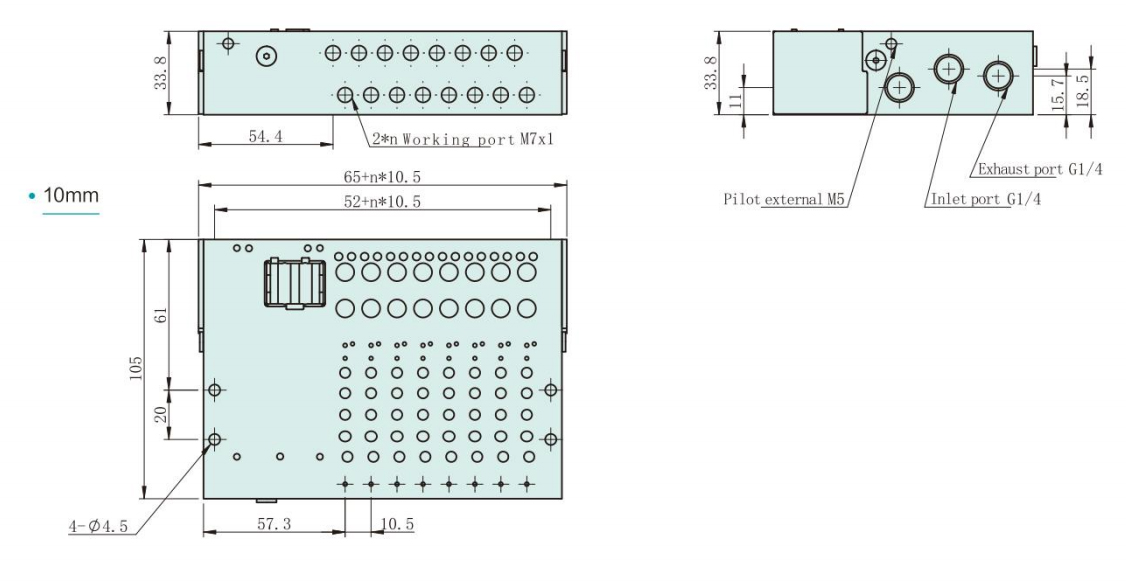

전체 치수
추가 액세서리
| 멀티 핀 플러그 케이블 | 아이템 | 주문 코드 |
 |

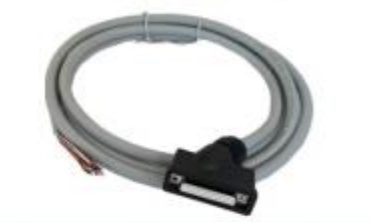

커뮤니케이션 (DB25Female-Scatter) 2.5m | S1WA25-K-2.5 |
| 커뮤니케이션 (DB25Female-Scatter) 5m | S1WA25-K-5 | |

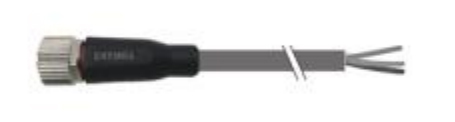

| LO-LINK 용 케이블 | 아이템 | 주문 코드 |
 |

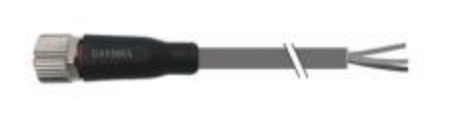

커뮤니케이션 (M12Female-Scatter) 출구 직선 2m |
M12-5FS-2115-2M |
| 커뮤니케이션 (M12Female-Scatter) 콘센트 직선 4m |
M12-5FS-2115-4m | |
| 버스 연결 케이블 | 아이템 | 주문 코드 |
 |

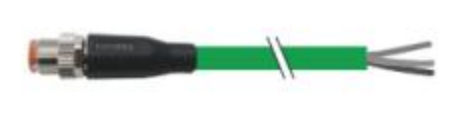

전원 공급 장치 2m | M12-4FS-2104-2M |
| 전원 공급 장치 4m | M12-4FS-2104-4M | |
 |

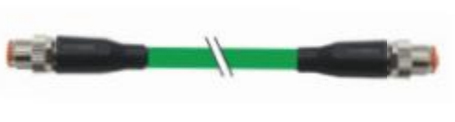

커뮤니케이션 (M12-Male-Scatter) 2m | M12D-4MS.P-5544-2M |
| 커뮤니케이션 (M12-Male-Scatter) 4m | M12D-4MS.P-5544-4M | |
 |
커뮤니케이션 (M12male-M12-Male) 2m | M12D-4MS/M12D-4MS.P-5544-2M |
| 커뮤니케이션 (M12-Male-M12-Male) 4m | M12D-4MS/M12D-4MS.P-5544-4M | |
 |

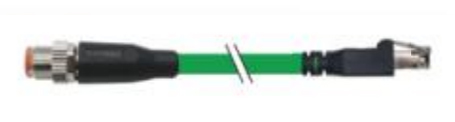

커뮤니케이션 (M12-Male-RJ45) 2M | M12D-4MS/RJ45Y.P-5544-2M |
| 커뮤니케이션 (M12-Male-RJ45) 4m | M12D-4MS/RJ45Y.P-5544-4M |
다른 길이의 케이블을 사용할 수 있습니다
| 입어 보기 | 아이템 | 주문 코드 | 입어 보기 | 아이템 | 주문 코드 |
 |
G1/8-4 | POC4-G01 |  |
M5-4 | POC4-M5C |
| G1/8-6 | POC6-G01 | M5-6 | POC6-M5C | ||
| G1/8-8 | POC8-G01 | M7-4 | POC4-M7C | ||
| G1/4-8 | POC8-G02 | M7-6 | POC6-M7C | ||
| 블랭킹 플러그 | 아이템 | 주문 코드 | 소음 장치 | 아이템 | 주문 코드 |
 |
M5 | TTY-GDTM5 |  |
소음 장치 | PSU-A-8 |
| M7 | TTY-GDTM7 | ||||
| G1/8 | TTY-GDT1/8 |  |
분리기 압력 구역 |
JEL-FD-FQDT | |
| G1/4 | IBP-G02 | ||||
| 파일럿 스위칭 나사 | 아이템 | 주문 코드 | 블랭킹 플레이트 | 아이템 | 주문 코드 |
 |
파일럿 스위칭 나사 |
JEL-FD-QHLD |  |
10mm | FDF-C10-B |
| 14mm | FDF-C14-B |
