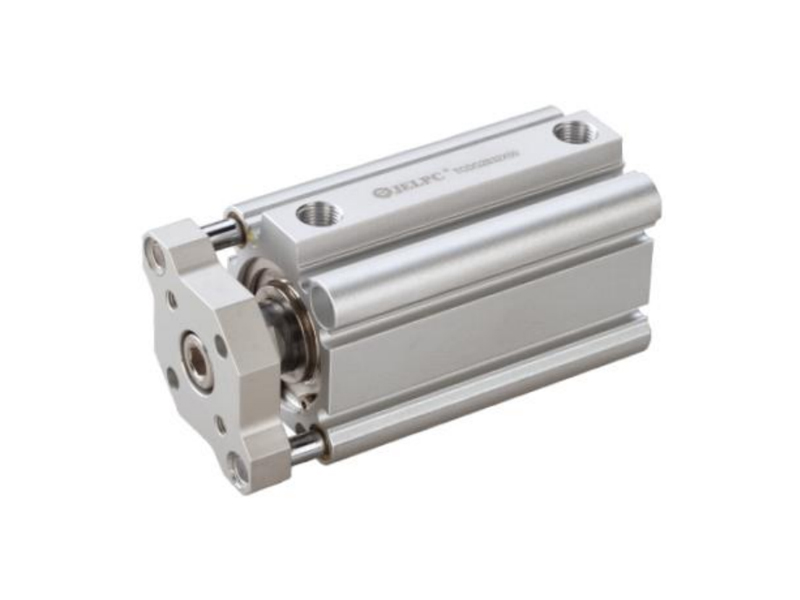

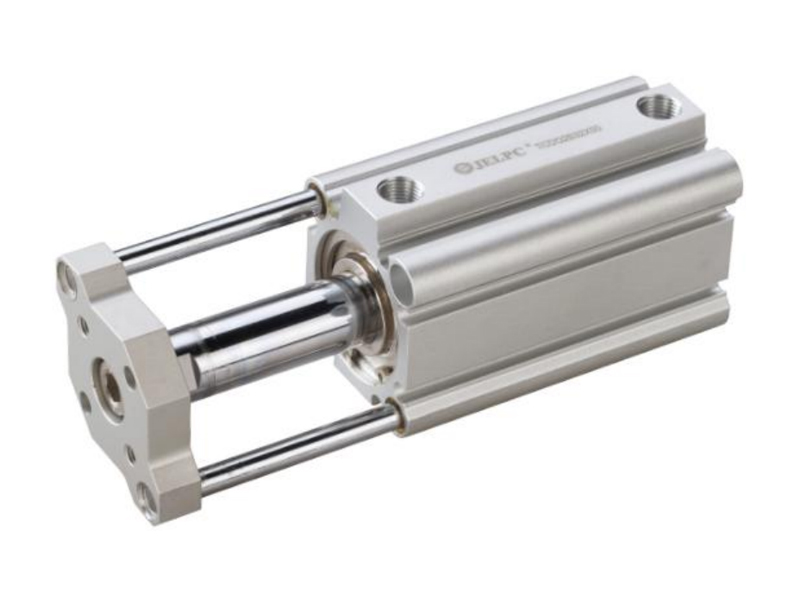

TCQ2 시리즈 가이드 실린더

특징:

1. DU 베어링, 좋은 안내 성능 및 내마모성이있는 앞 표지.

2. 샤프트 밀봉 재료 사용 PU 재료, PU 재료는 강도, 강인성, 내마모성, 오일 저항, 노화 저항 등을 가지고 있습니다.

3. 피스톤로드와 피스톤을위한 리벳 팅 기술은 동심성을 향상시킵니다.

4. 더 부드러운 작동을위한 하중 용량을 향상시키기 위해 양쪽에 두 개의 리버스 바 포지셔닝이 있습니다.

5. 고무 충돌 패드로 내부에 실행할 때 소음이 줄어 듭니다.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

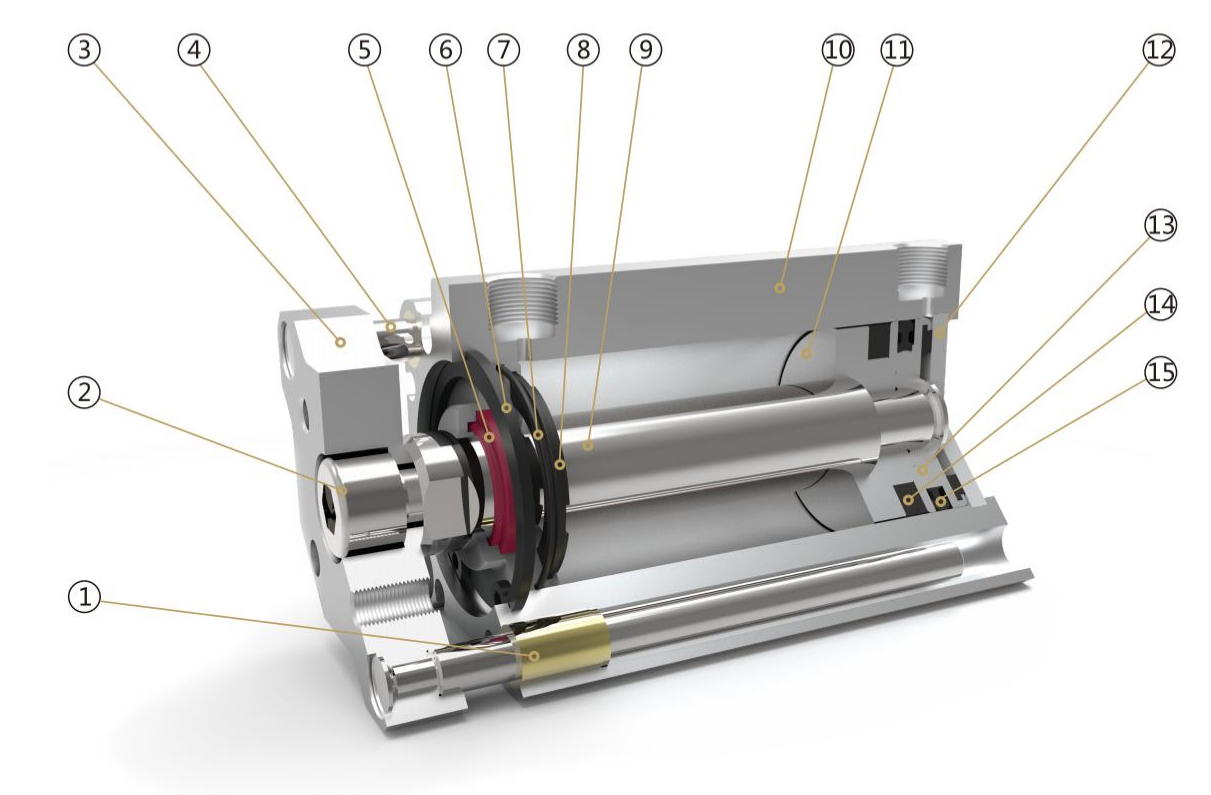

내부 구조

부분품

숫자	이름	숫자	이름
1	구리 튜브	9	피스톤로드
2	소켓 헤드 나사	10	통
3	고정판	11	자석베이스
4	가이드로드	12	뒷면 커버
5	먼지 링	13	피스톤
6	구멍을위한 서클립	14	자석
7	O링	15	C 링
8	방지 방지 개스킷

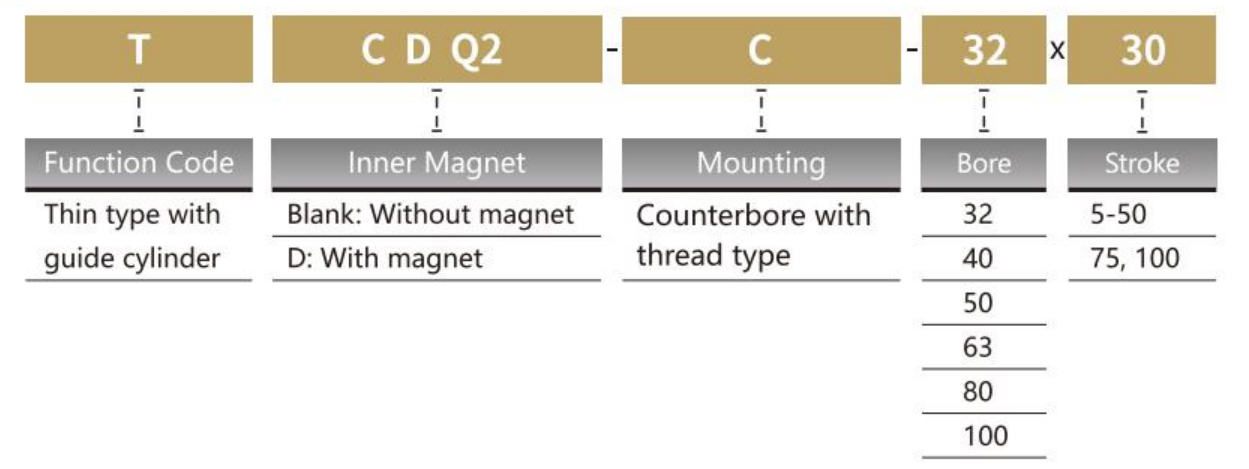

주문 코드

*센서 모델 JEL-07, 특정 주문 코드는 P173을 참조하십시오.

사양

보어 (MM)		32	40	50	63	80	100
작업		이중 연기
작동 매체		공기
작동 압력 범위	이중 연기	0.1 〜1.0mpa
증거 압력		1.5MPA
작동 온도 범위		-20 ~ 80℃
작동 속도 범위	이중 연기	30-500mm/s	30-350mm/s		30-250mm/s
포트 크기		G1/8		G1/4		G3/8

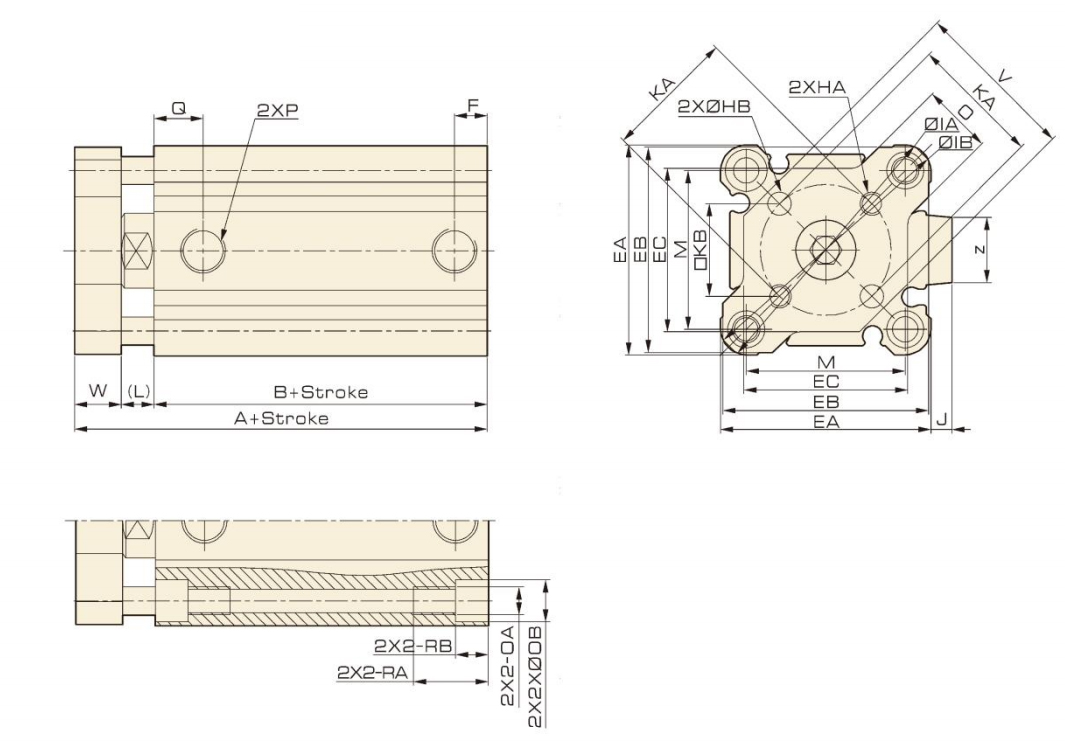

전체 치수

치수

보어/기호	스트로크 범위 (중M)	자석없이							자석으로							EF	EB	EC
		A	B	F	Q	P			A	B	F	Q	P
						-	IN	TF					-	IN	TF
32	5	40	23	5.5	11.5	M5x0.8	-	-	50	33	7.5	10.5	G1/8	PT1/8	NPT1/8	45	44	35
	10-50			7.5	10.5	G1/8	PT1/8	NPT1/8
	75-10	50	33
40	5-50	46.5	29.5	8	11	G1/8	PT1/8	NPT1/8	56.5	39.5	8	11	G1/8	PT1/8	NPT1/8	52	51.5	38
	75-100	56.5	39.5
50	5-50	50.5	30.5	10.5	10.5	G1/4	PT1/4	NPT1/4	60.5	40.5	10.5	10.5	G엘/4	PT1/4	NPT1/4	62	61	48.5
	75-100	60.5	40.5
63	5-50	56	36	10.5	15	G1/4	PT1/4	NPT1/4	66	46	10.5	15	GL/4	PT1/4	NPT1/4	77	76	59
	75-100	66	46
80	5-50	67.5	43.5	12.5	16	G3/8	PT3/8	NPT3/8	77.5	53.5	12.5	15	G3/8	PT3/8	NPT3/8	98	97	75
	75-100	77.5	53.5
100	5-50	79	53	13	23	G3/8	PT3/8	NPT3/8	89	63	13	23	G3/8	PT3/8	NPT3/8	117	116	92.5
	75-100	89	63

보어/기호	HA	OA	HB	IA	IB	J	KA	KB	L	M	N	OB	RA	RB	V	W	Z	O
32	M5X0.8	M6X1.0	5^+0.2 ₀	60	58.5	4.5	28±0.02	19.8	7	34	5.5	9	17	7	35	10	14	15
40	M5X0.8	M6X1.0	5^+0.2 ₀	69	67.5	5	33±0.02	23.3	7	40	5.5	9	17	7	42	10	14	15
50	M6X1.0	M8X1.25	6^+0.2 ₀	86	84.5	7	42±0.02	29.7	8	50	6.6	11	22	8	54.5	12	19	16
63	M6X1.0	M10X1.5	6^+0.2 ₀	103	100	7	50±0.02	35.4	8	60	9	14	28.5	10.5	68	12	19	19
80	M8X1.25	M12X1.75	8^+0.2 ₀	132	129	6	65±0.02	46	10	77	11	17.5	35.5	13.5	86	14	25	22
100	M10X1.5	M12X1.75	10^+0.2 ₀	156	153	6.5	80±0.02	56.6	10	94	11	17	35.5	13.5	108	16	25	25
