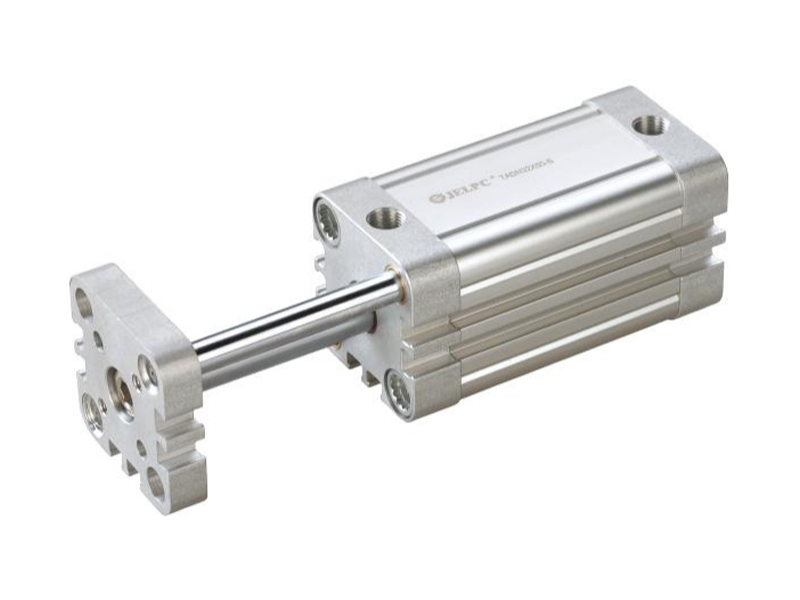

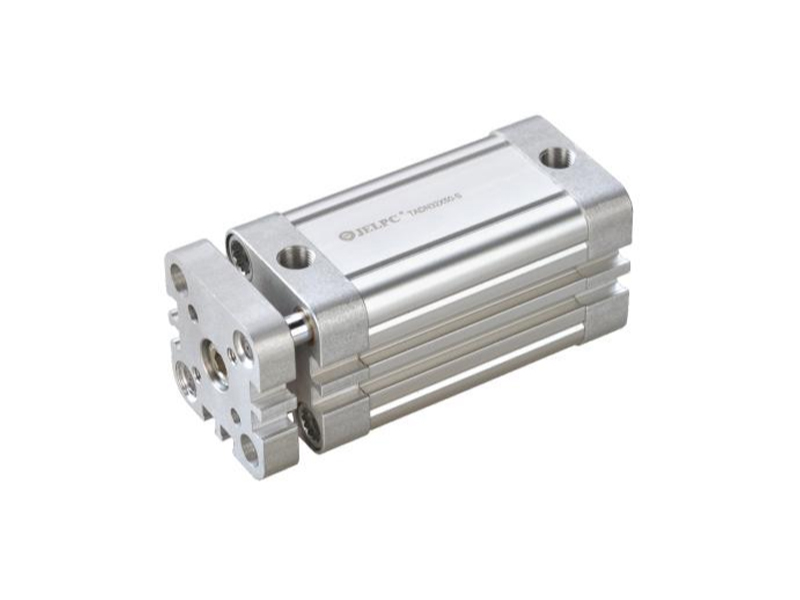

TADN 시리즈 가이드 실린더

TADN 시리즈 가이드 실린더

특징:

1. TADN 시리즈 컴팩트 실린더 ACCORN ISO21287 표준.
2. 소형 구조, 파생 된 다양한 유형 및 광범위한 응용 분야의 TADN 시리즈 실린더
3. 둘 다 엔드 고무 개스킷을 사용하여 고속 운동과 기계 사이클의 나머지 에너지를 흡수합니다.
4. 모든 탄탄한 방법에는 많은 액세서리가 있으므로 매우 간단합니다.
5. 매끄러운 작동을위한 하중 용량을 향상시키기 위해 양쪽에 2 개의 리버스 바 위치 번호가 있습니다.

  • 제품 매개 변수

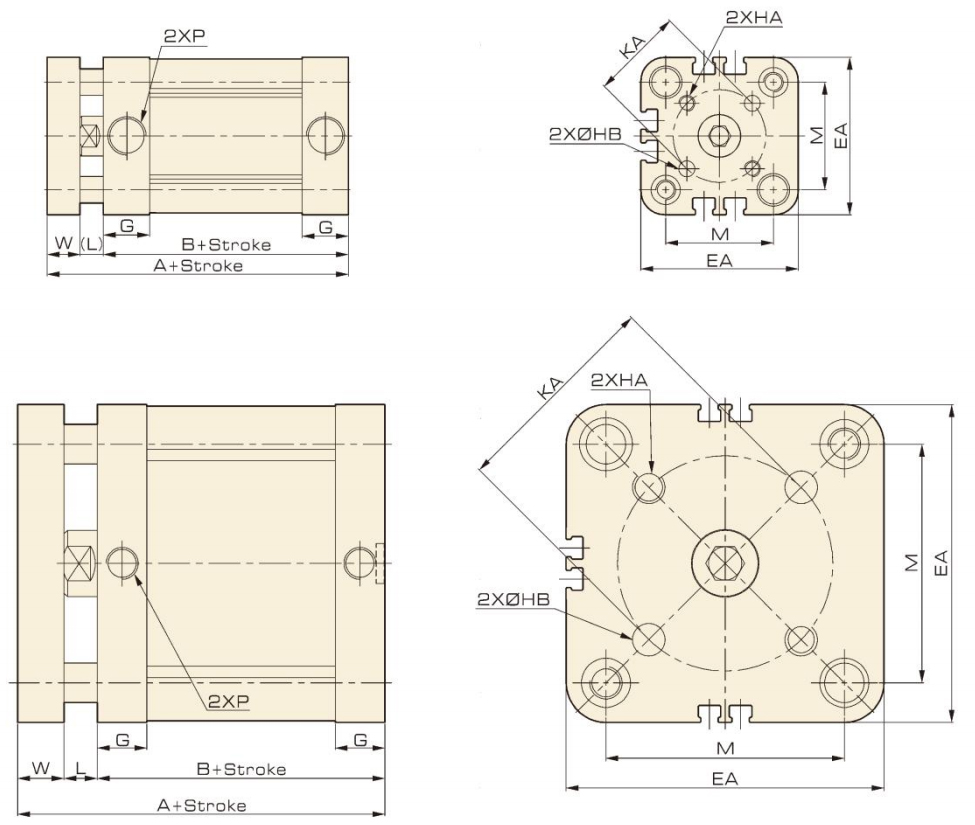

  • 제품 크기

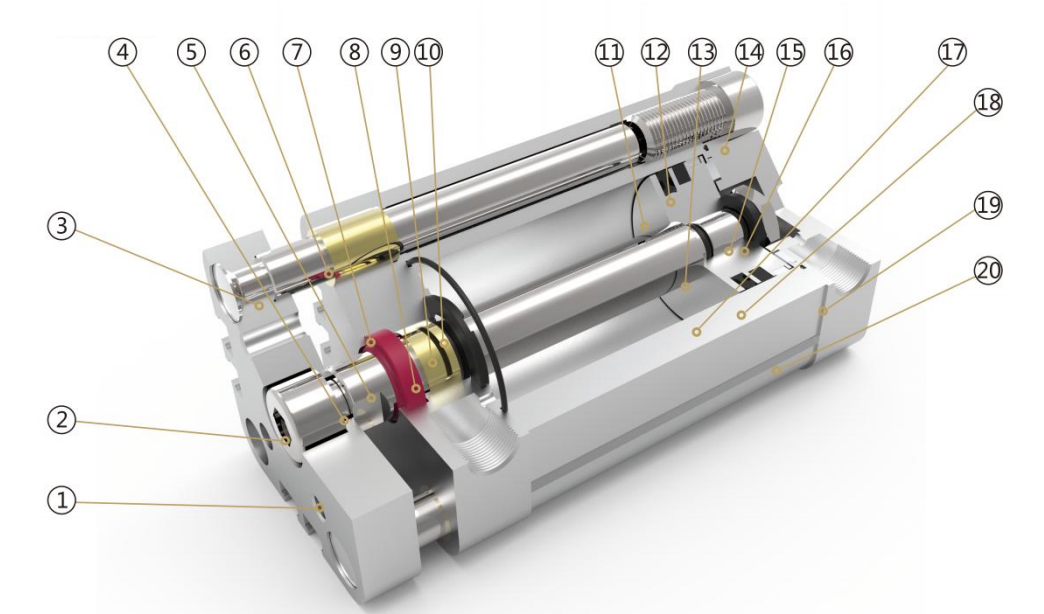

내부 구조

부분품

숫자 이름 숫자 이름
1 고정판 11 C 링
2 소켓 헤드 나사 12 방지 씰
3 가이드로드 13 O링
4 피스톤로드 14 커버 나사
5 먼지 링 15 작은 개스킷
6 구리 튜브 16 육각 너트
7 앞 표지 17 피스톤
8 베어링 18 자석
9 방지 방지 개스킷 19 뒷면 커버
10 O링 20 배럴

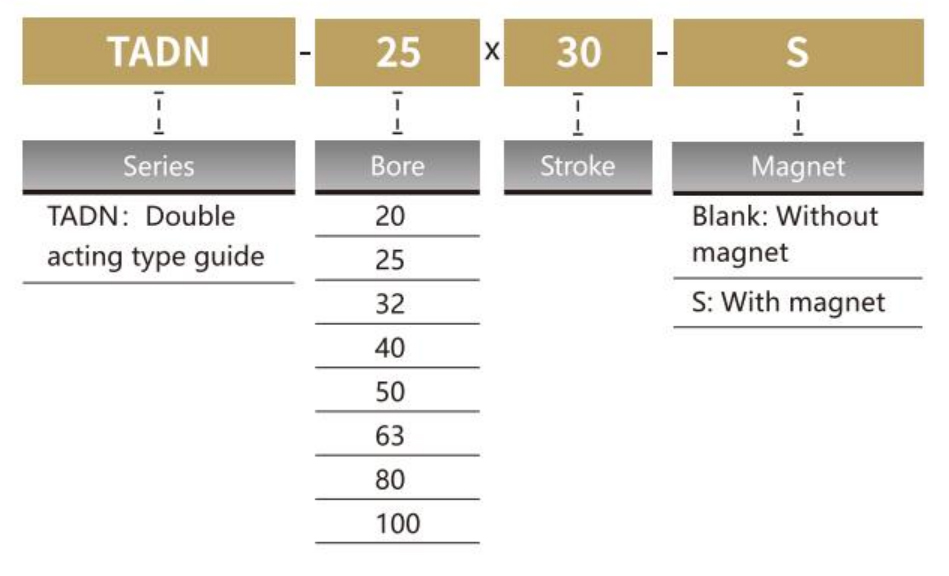

주문 코드

*센서 모델 JEL-30, 특정 주문 코드는 P173을 참조하십시오.


사양

보어 (MM)

20

25

32

40

50

63

80

100

작업

이중 연기

작동 매체

공기

표준 스트로크

5 ~ 100mm

작동 압력 범위

0.1 ~ 1.0mpa

증거 압력

1.5MPA

작동 온도 범위

-20 〜80 ° C

작동 속도 범위

30 평일 500mm/s

포트 크기

M5x0.8

G1/8

스트로크

구경 표준 스트로크 맥스. 스트로크
ADN/ADNJ
ADND		 20 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
25 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 110 120 125 150 150
32/40 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100110120125 150 160 175 200 200
50/63 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 9010010120125 150160 175 200 225 250 250
80/100 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 9010011012511160 175 200 225 250 275 300 300
TADN 20/25/32/40/50/63/80 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100 100
