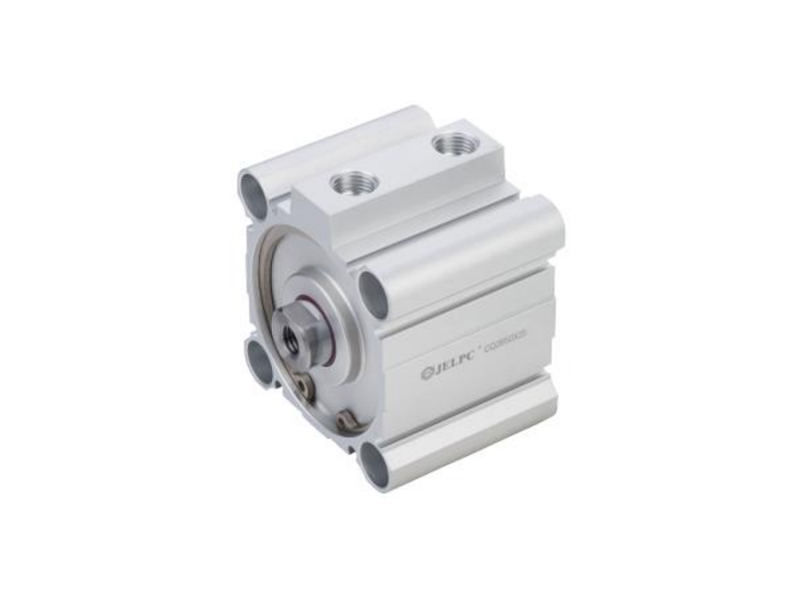

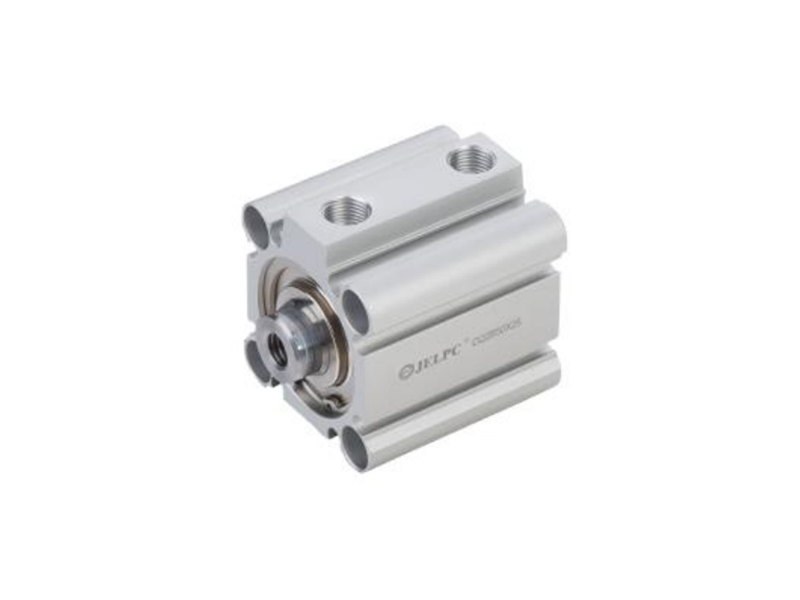

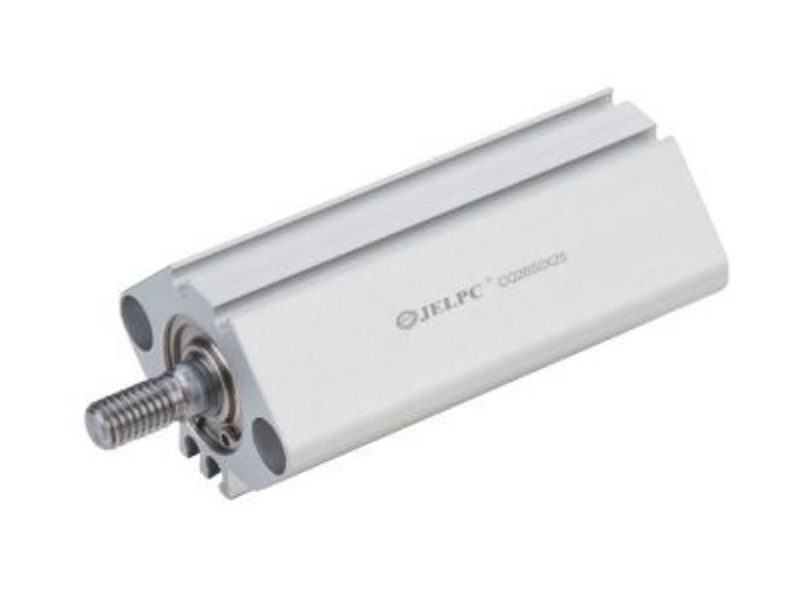

CQ2 시리즈 소형 실린더

특징:

1. 다양한 응용 프로그램 및 환경에 대한 제품의 적응성이 개선되었으며 정밀한 광택 피스톤로드를 채택하여 전선의 서비스 수명을 향상시킵니다.
먼지 링.

2. 구조를 최상의 상태로 조정하고 제품의 원활한 작동을 보장하십시오.

3. 제품 텍스처를 개선하기위한 새로운 피스톤로드 및 바디 리벳 팅 프로세스.

4. 엔터프라이즈 색상 계획과 협력하고 새로운 엔터프라이즈 색상 시스템 및 외관 세부 사항을 부여하십시오.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

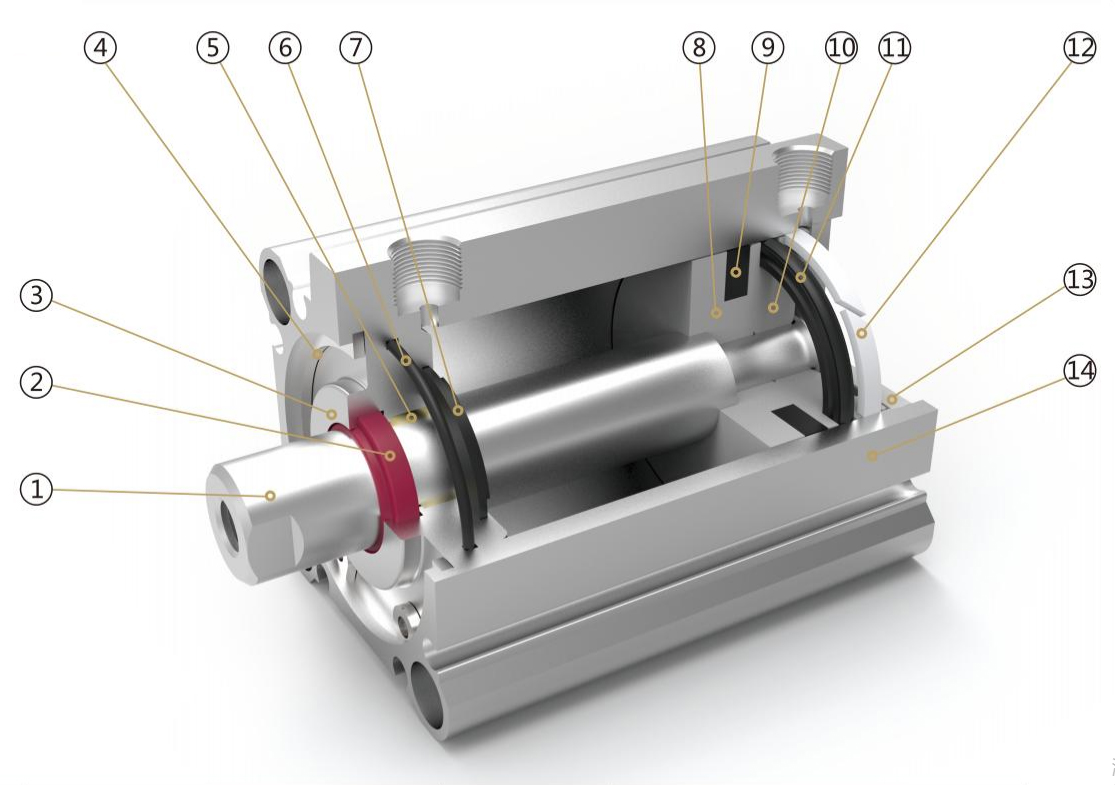

내부 구조

부분품

숫자	이름	숫자	이름
1	피스톤로드	8	피스톤
2	샤프트 씰	9	자석
3	앞 표지	10	자석베이스
4	C 클립	11	피스톤 씰
5	DU 베어링	12	방지 씰
6	O링	13	뒷면 커버
7	방지 방지 개스킷	14	본체

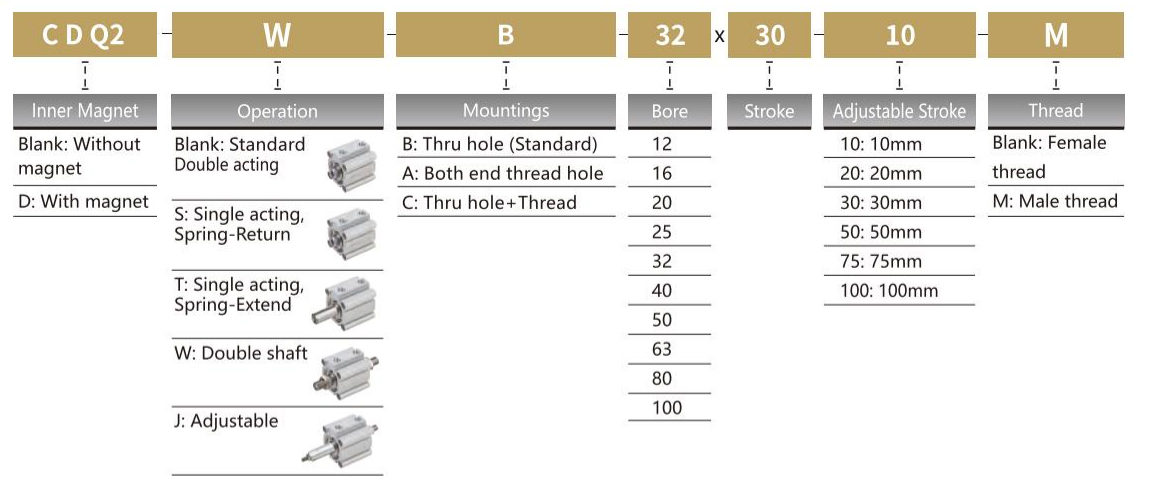

주문 코드

*센서 모델 JEL-07, 특정 주문 코드는 P173을 참조하십시오.

사양

보어 (MM)		12	16	20	25	32	40	50	63	80	100
작업		이중 연기
		단일 연기 스프링 아웃/싱글 연기 스프링 인								-
작동 매체
작동 압력 범위	이중 연기	0.1 ~ 1.0mpa
	단일 연기	0.2 ~ 0.9mpa								-
증거 압력		1.5MPA
작동 온도 범위		-20 ~ 80 ℃
작동 속도 범위	이중 연기	30 ~ 500mm/s					30 ~ 350mm/s		30 ~ 250mm/s
	단일 연기	50 ~ 500mm/s								-
포트 크기		M5x0.8				G1/8		G1/4		G3/8

스트로크

구경			표준 스트로크	맥스. 스트로크
CQ2	12/16	자기	5 10 15 20 25 30	30
CQ2	20/25		5 10 15 20 25 30 35 40 45 50	50
CQ2/TCQ2	32/40/50/63/80/100		5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	100
CQ2S/CQ2T	12/16	단일 연기	5 10 15 20	20
CQ2S/CQ2T	20/25/32/40/50/63	단일 연기	5 10 15 20 25 30	30
CQ2A	32/40/50/63/80/100	긴 스트로크	125 150 175 200 225 250 275 300	300

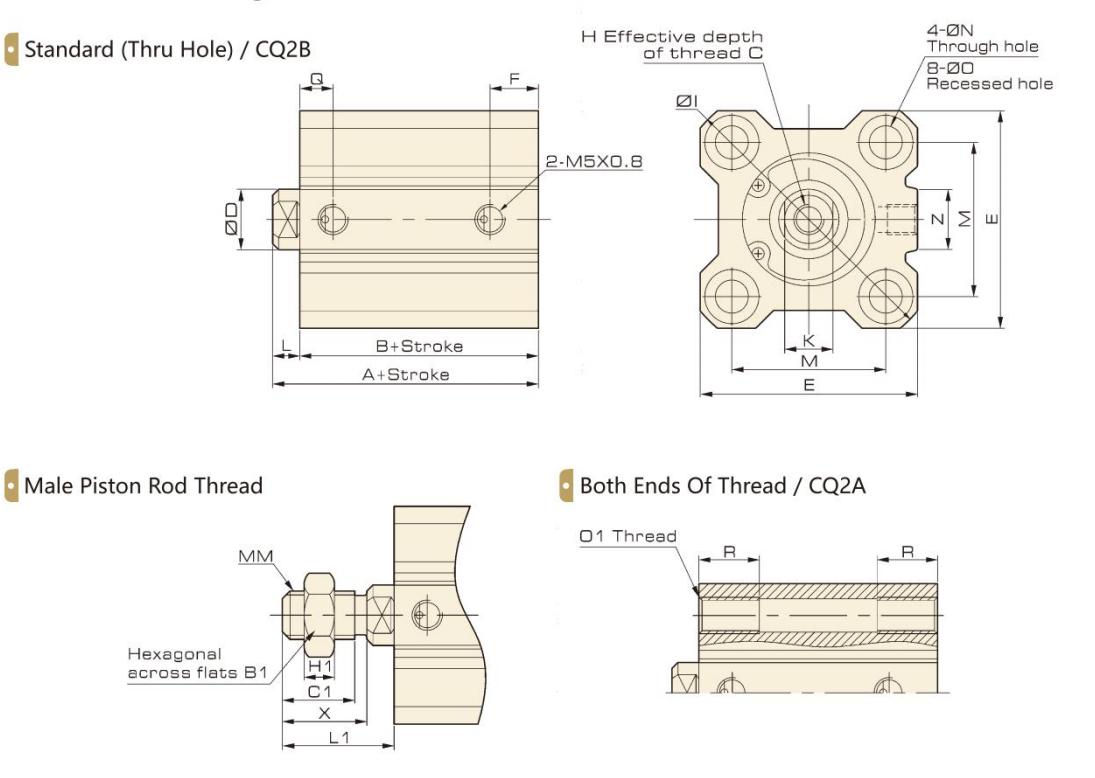

전체 치수

∅12~∅25 자석 없이

치수

구멍/상징	치기 범위(mm)	A	B	C	D	E	F	H	I	K	L	M
12	5~30	20.5	17	6	6	25	5	M3×0.5	32	5	3.5	15.5
16	5~30	22	18.5	8	8	29	5.5	M4×0.7	38	6	3.5	20
20	5~50	24	19.5	7	10	36	5.5	M5×0.8	47	8	4.5	25.5
25	5~50	27.5	22.5	12	12	40	5.5	M6×1	52	10	5	28

구멍/상징	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 깊은 3.5	7.5		8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 깊은 3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 깊은 7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 깊은 7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×1	10

전체 치수

∅12~∅25 자석 없이

치수

구멍/상징	치기 범위 (mm)	A	B	C	D	E	F	H	I	K	L	M
12	5/10	30.5	27	6	6	25	5	M3x0.5	32	5	3.5	15.5
	15/20	40.5	37
16	5/10	32	28.5	8	8	29	5.5	M4x0.7	38	6	3.5	20
	15/20	42	38.5
20	5/10	34	29.5	7	10	36	5.5	M5x0.8	47	8	4.5	25.5
	15/20/25/30	44	39.5
25	5/10	37.5	32.5	12	12	40	5.5	M6x1	52	10	5	28
	15/20/25/30	47.5	42.5

구멍/상징	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 깊은 3.5	7.5	-	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 깊은 3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 깊은 7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 깊은 7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×l	10

전체 치수

∅12~∅25 자석 없이

치수

구멍/상징	치기 범위(mm)	A	B	C	D	E	F	H	I	K	L	M
12	5/10	30.5	27	6	6	25	5	M3x0.5	32	5	3.5	15.5
	15/20	40.5	37
16	5/10	32	28.5	8	8	29	5.5	M4x0.7	38	6	3.5	20
	15/20	42	38.5
20	5/10	34	29.5	7	10	36	5.5	M5x0.8	47	8	4.5	25.5
	15/20/25/30	44	39.5
25	5/10	37.5	32.5	12	12	40	5.5	M6x1	52	10	5	28
	15/20/25/30	47.5	42.5

구멍/상징	N	O	Q	Z	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 깊은 3.5	7.5	-	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 깊은 3.5	8	10	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 깊은 7	8	10	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 깊은 7	9	10	17	15	6	22.5	M10×1.25	17.5	M6×1	10

전체 치수

∅12~∅25 자석 없이

치수

구멍/상징	치기 범위(mm)	A	B	C	D	E	H	I	K	L	M	N
12	5~30	32.2	25.2	6	6	25	M3×0.5	32	5	3.5	15.5	3.5
16	5~30	33	26	8	8	29	M4×0.7	38	6	3.5	20	3.5
20	5~50	35	26	7	10	36	M5×0.8	47	8	4.5	25.5	5.5
25	5~50	39	29	12	12	40	M6×1	52	10	5	28	5.5

구멍/상징	O	Q	Z	A1	B1	C1	H1	L1	MM	X	O1	R
12	6.5 깊은 3.5	9	-	43.2	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 깊은 3.5	9.5	10	57	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 깊은 7	8	10	63	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 깊은 7	9	10	74	17	15	6	22.5	M10×1.25	17.5	M6×1	10

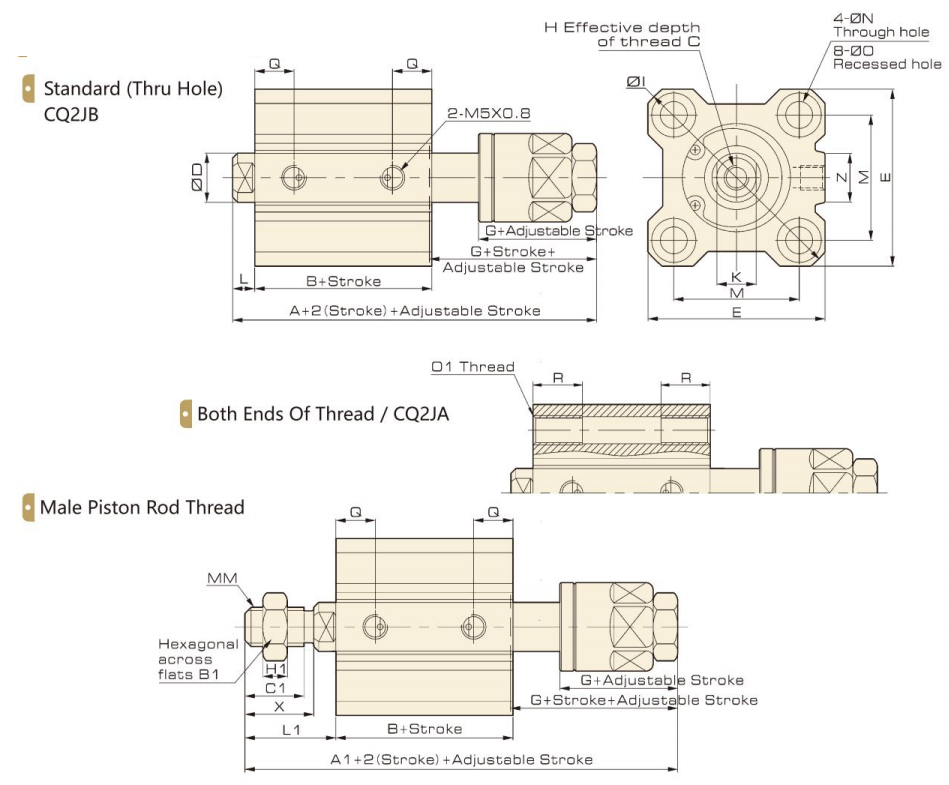

전체 치수

∅12~∅25 자석 없이

치수

구멍/상징	치기 범위 (mm)	A	B	C	D	E	G	H	I	K	L	M	N
12	5-30	45.2	25.2	6	6	25	17	M3x0.5	32	5	3.5	15.5	3.5
16	5-30	50	26	8	8	29	21	M4x0.7	38	6	3.5	20	3.5
20	5-50	54	26	7	10	36	24	M5x0.8	47	8	4.5	25.5	5.5
25	5-50	60.5	29	12	12	40	27	M6xl	52	10	5	28	5.5

구멍/상징	O	Q	Z	A1	B1	C1	H1	L1	MM	X	O1	R
12	6.5 깊은 3.5	9	-	55.7	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 깊은 3.5	9.5	10	62	10	10	5	15.5	M6×1	-	M4×0.7	7
20	9 깊은 7	8	10	68	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 깊은 7	9	10	78	17	15	6	22.5	M10×1.25	17.5	M6×1	10

전체 치수

∅12~∅25 자석 없이

치수

구멍/상징	치기 범위(mm)	A	B	C	D	E	EA	EB	F	H	K	L	M	N
12	5~30	31.5	28	6	6	33	-	-	7	M3×0.5	5	3.5	22	3.5
16	5~30	34	30.5	8	8	37	13.2	6.6	5.5	M4×0.7	6	3.5	28	3.5
20	5~50	36	31.5	7	10	47	13.6	6.8	5.5	M5×0.8	8	4.5	36	5.5
25	5~50	37.5	32.5	12	12	52	13.6	6.8	5.5	M6×1	10	5	40	5.5

구멍/상징	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	6.5 깊은 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 깊은 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 깊은 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 깊은 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

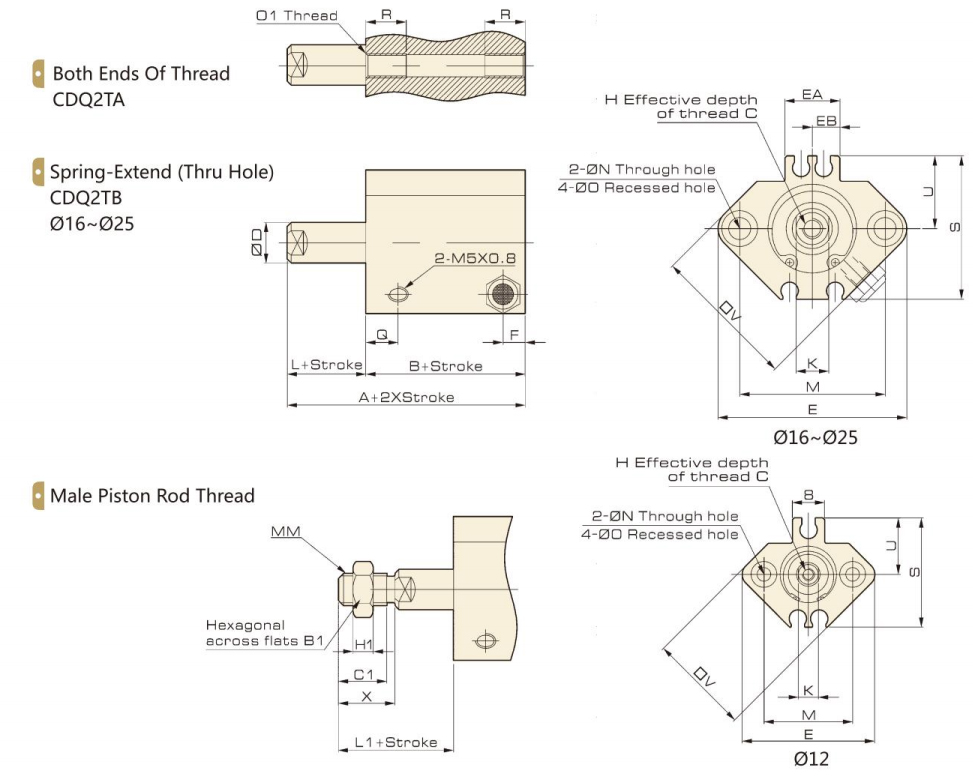

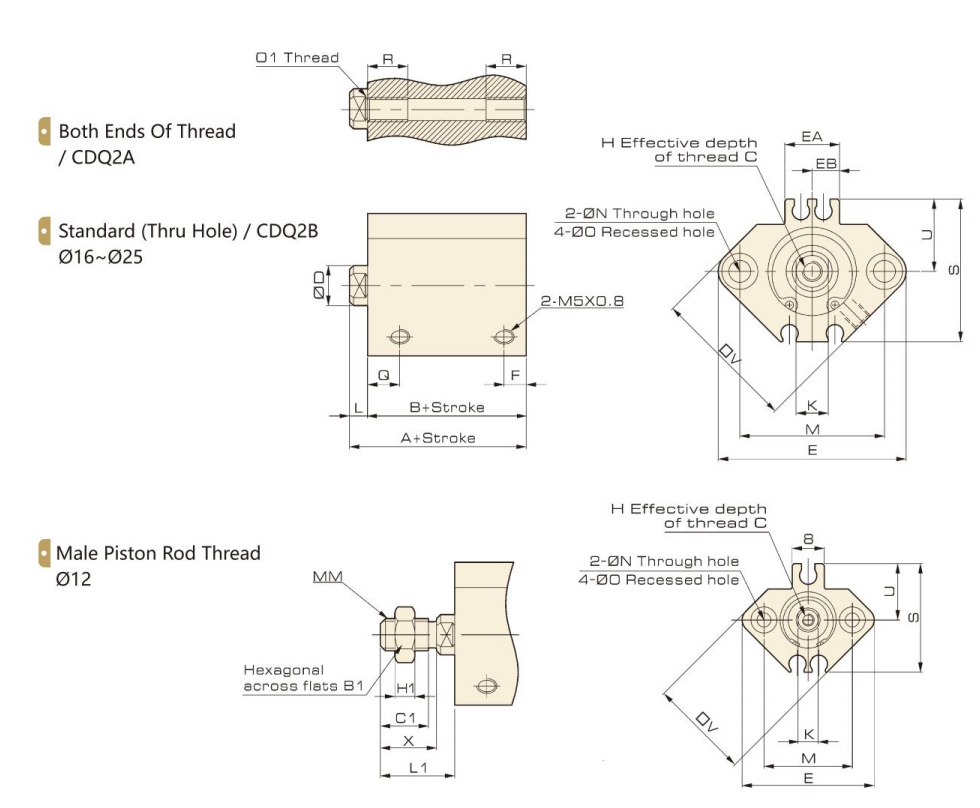

전체 치수

∅12~∅25 자석으로

치수

구멍/상징	치기 범위 (mm)	A	B	C	D	E	EA	EB	F	H	K	L	M
12	5/10	41.5	38	6	6	33	-	-	7	M3x0.5	5	3.5	22
	15/20	51.5	48
16	5/10	44	40.5	8	8	37	13.2	6.6	5.5	M4x0.7	6	3.5	28
	15/20	54	50.5
20	5/10	46	41.5	7	10	47	13.6	6.8	5.5	M5x0.8	8	4.5	36
	15/20/25/30	56	51.5
25	5/10	47.5	42.5	12	12	52	13.6	6.8	5.5	M6x1	10	5	40
	15/20/25/30	57.5	52.5

구멍/상징	N	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 깊은 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 깊은 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 깊은 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 깊은 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

전체 치수

∅12~∅25 자석으로

치수

구멍/상징	치기 범위(mm)	A	B	C	D	E	EA	EB	F	H	K	L	M
12	5/10	41.5	38	6	6	33	-	-	7	M3x0.5	5	3.5	22
	15/20	51.5	48
16	5/10	44	40.5	8	8	37	13.2	6.6	5.5	M4x0.7	6	3.5	28
	15/20	54	50.5
20	5/10	46	41.5	7	10	47	13.6	6.8	5.5	M5x0.8	8	4.5	36
	15/20/25/30	56	51.5
25	5/10	47.5	42.5	12	12	52	13.6	6.8	5.5	M6x1	10	5	40
	15/20/25/30	57.5	52.5

구멍/상징	N	O	Q	S	U	V	B1	C1	H1	L1	MM	X	O1	R
12	3.5	6.5 깊은 3.5	9	27.5	14	25	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	3.5	6.5 깊은 3.5	9.5	29.5	15	29	10	10	5	15.5	M6×1	12	M4×0.7	7
20	5.5	9 깊은 7	8	35.5	18	36	13	12	5	18.5	M8×1.25	14	M6×1	10
25	5.5	9 깊은 7	9	40.5	21	40	17	15	6	22.5	M10×1.25	17.5	M6×1	10

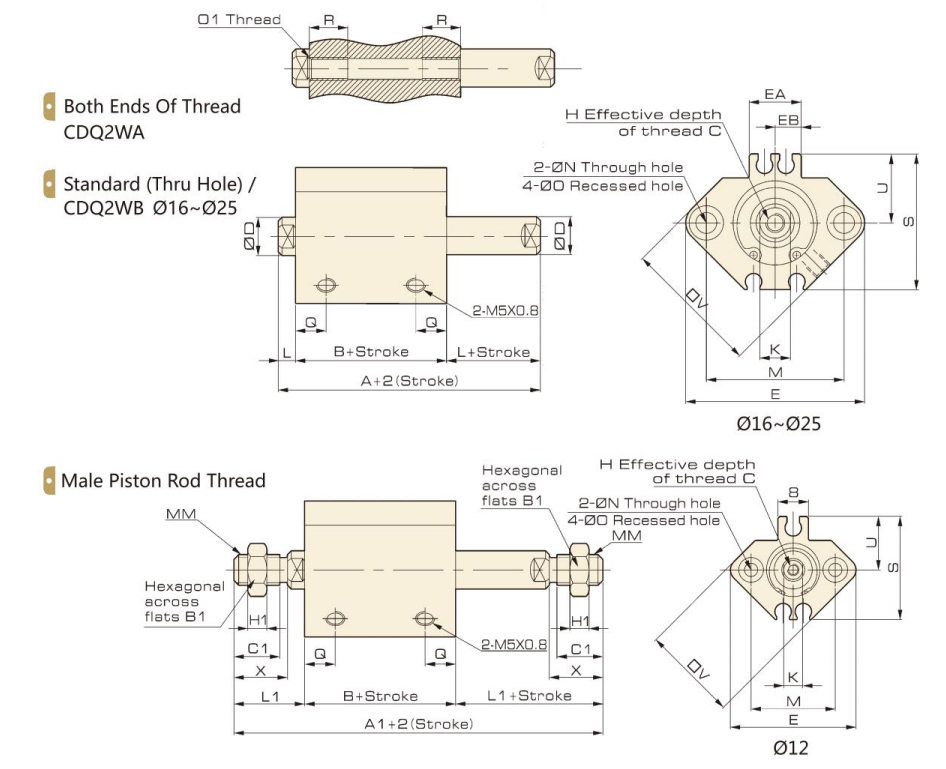

전체 치수

∅12~∅25 자석으로

치수

구멍/상징	치기 범위 (mm)	A	B	C	D	E	EA	EB	H	K	L	M	N	O
12	5-30	39.4	32.4	6	6	33	-	-	M3x0.5	5	3.5	22	3.5	6.5 깊은 3.5
16	5-30	43	36	8	8	37	13.2	6.6	M4x0.7	6	3.5	28	3.5	6.5 깊은 3.5
20	5-50	47	38	7	10	47	13.6	6.8	M5x0.8	8	4.5	36	5.5	9 깊은 7
25	5-50	49	39	12	12	52	13.6	6.8	M6xl	10	5	40	5.5	9 깊은 7

구멍/상징	Q	S	U	V	A1	B1	C1	H1	L1	MM	X	O1	R
12	9	27.5	14	25	60.4	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	9.5	29.5	15	29	67	10	10	5	15.5	M6×1	12	M4×0.7	7
20	8	35.5	18	36	75	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9	40.5	21	40	84	17	15	6	22.5	M10×1.25	17.5	M6×1	10

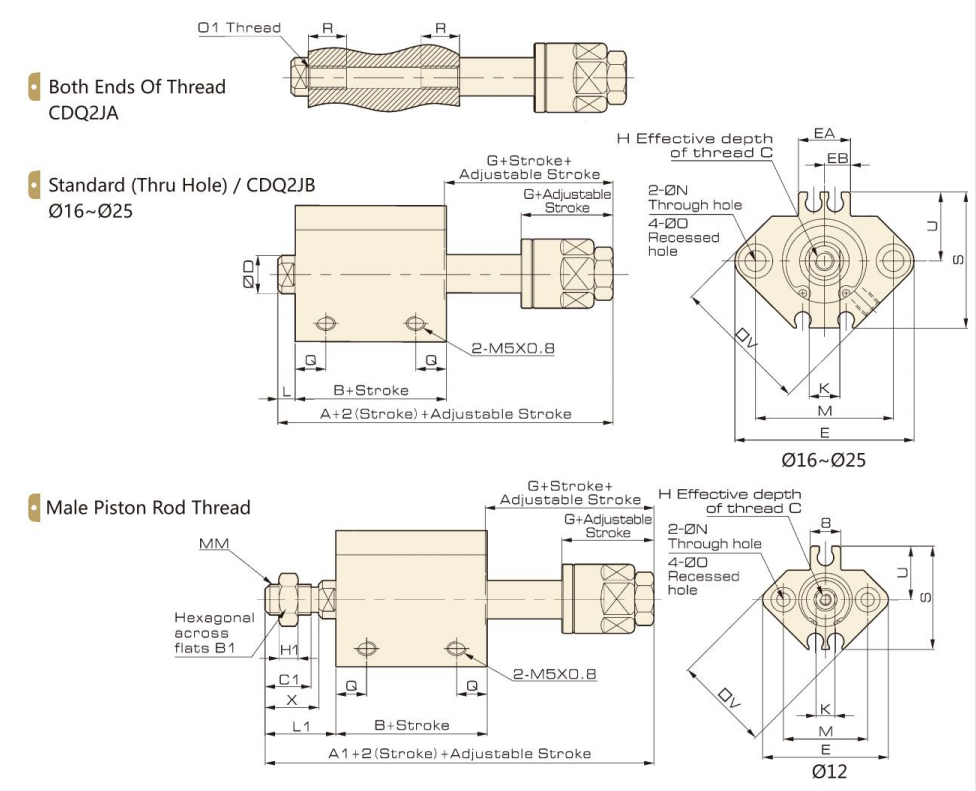

전체 치수

∅12~∅25 자석으로

치수

구멍/상징	치기 범위(mm)	A	B	C	D	E	EA	EB	G	H	K	L	M	N
12	5~30	52.4	32.4	6	6	33	-	-	17	M3×0.5	5	3.5	22	3.5
16	5~30	60	36	8	8	37	13.2	6.6	21	M4×0.7	6	3.5	28	3.5
20	5~50	66	38	7	10	47	13.6	6.8	24	M5×0.8	8	4.5	36	5.5
25	5~50	70.5	39	12	12	52	13.6	6.8	27	M6×1	10	5	40	5.5

구멍/상징	O	Q	S	U	V	A1	B1	C1	H1	L1	MM	X	O1	R
12	6.5 깊은 3.5	9	27.5	14	25	62.9	8	9	4	14	M5×0.8	10.5	M4×0.7	7
16	6.5 깊은 3.5	9.5	29.5	15	29	72	10	10	5	15.5	M6×1	12	M4×0.7	7
20	9 깊은 7	8	35.5	18	36	80	13	12	5	18.5	M8×1.25	14	M6×1	10
25	9 깊은 7	6	40.5	21	40	88	17	15	6	22.5	M10×1.25	17.5	M6×1	10

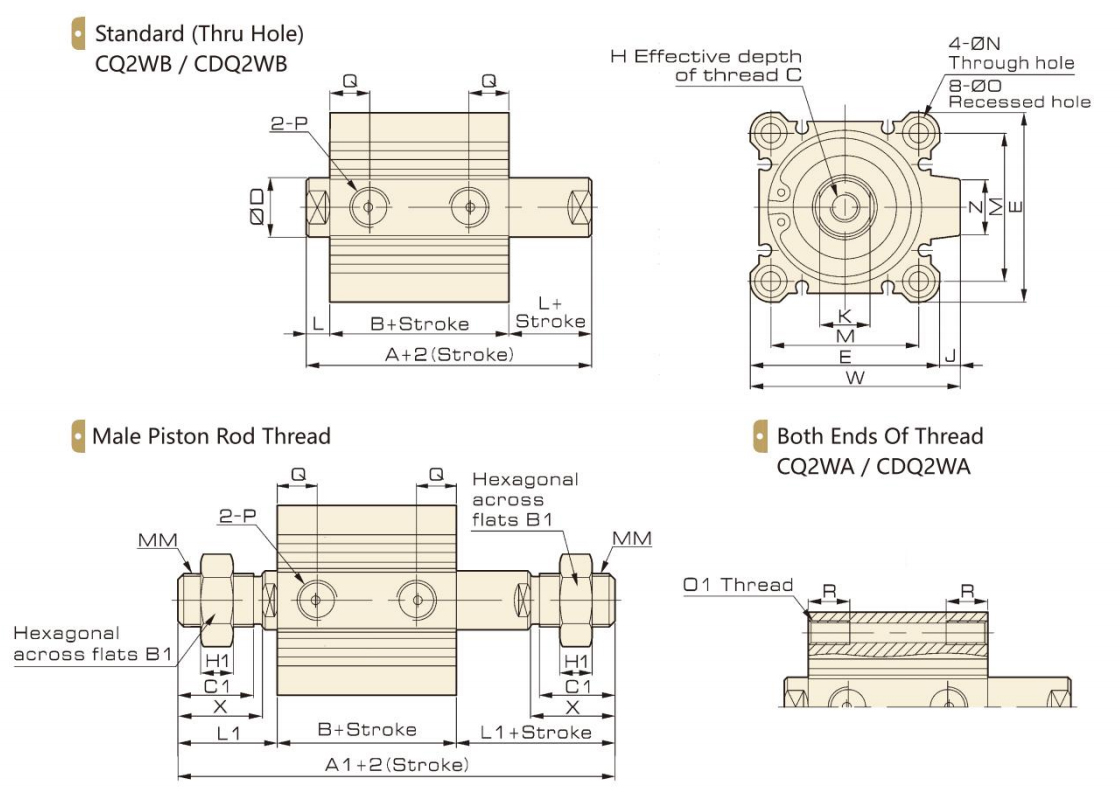

전체 치수

∅32~∅100 자석 없이 /자석으로

치수

구멍/상징	치기 범위 (mm)	자석 없이				자석으로				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5	30	23	6.5	7.5	40	33	7.5	10	13	16	45	M8x1.25	4.5	14
	10~50			7.5	10
	50-100	40	33
40	5	36.5	29.5	8	11	46.5	39.5	7.5	12.5	13	16	52	M8x1.25	5	14
	10-50			7.5	12.5
	50-100	46.5	39.5
50	5	38.5	30.5	9	9	48.5	40.5	10.5	10.5	15	20	64	M10x1.5	7	17
	10-50			10.5	10.5
	50-100	48.5	40.5
63	5	44	36	9.5	14	54	46	10.5	15	15	20	77	M10x1.5	7	17
	10~50			10.5	15
	50-100	54	46
80	5-50	53.5	43.5	12.5	16	63.5	53.5	12.5	16	21	25	98	M16x2	6	22
	50-100	63.5	53.5
100	5-50	65	53	13	23	75	63	13	23	27	32	117	M20x2.5	6.5	27
	50-100	75	63

구멍/상징	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 깊은 7	1/8	49.5	14	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
40	7	40	5.5	9 깊은 7	1/8	57	15	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
50	8	50	6.6	11 깊은 8	1/4	71	19	27	26	11	33.5	M18x1.5	28.5	M8x1.25	14
63	8	60	9	14 깊은 10.5	1/4	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
80	10	77	11	17.5 깊은 13.5	3/8	104	25	32	32.5	13	43.5	M22x1.5	35.5	M12x1.75	22
100	12	94	11	17.5 깊은 13.5	3/8	123.5	25	41	32.5	13	43.5	M26x1.5	35.5	M12x1.75	22

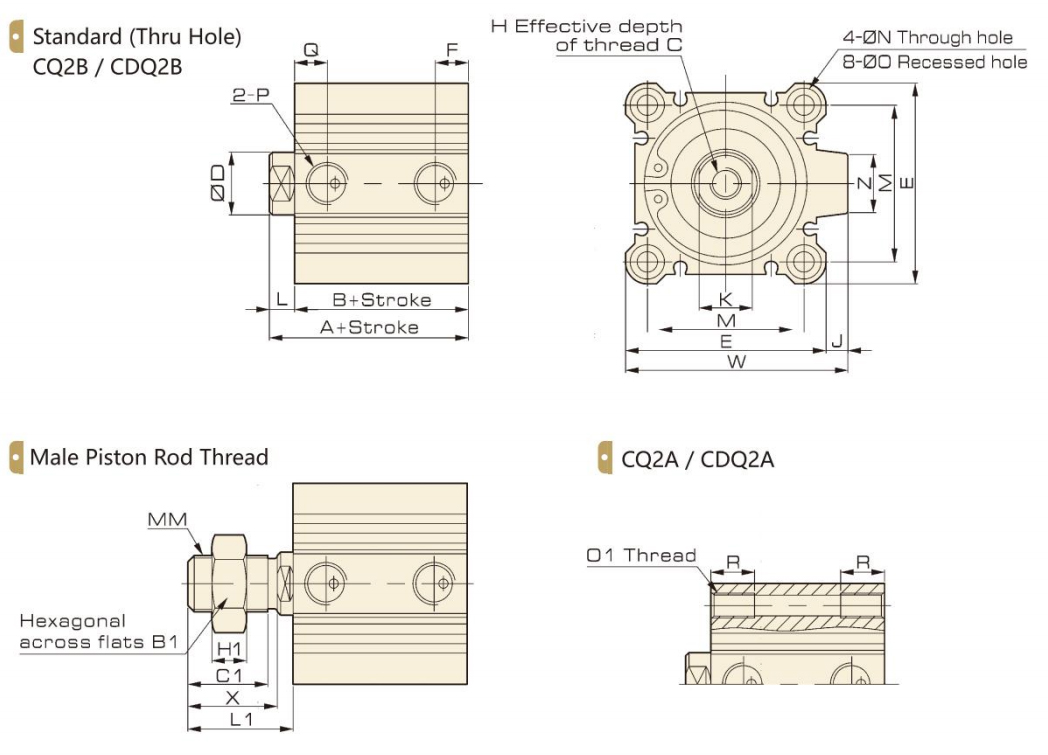

전체 치수

∅32~∅100 자석 없이/자석으로

치수

구멍/상징	치기 범위 (mm)	자석 없이				자석으로				C	D	E	H	J	K
		A	B	F	Q	A	B	F	Q
32	5/10	40	33	7.5	10	50	43	7.5	10	13	16	45	M8x1.25	4.5	14
	15/20/25/30	50	43			60	53
40	5/10	46.5	39.5	7.5	12.5	56.5	49.5	7.5	12.5	13	16	52	M8x1.25	5	14
	15/20/25/30	56.5	49.5			66.5	59.5
50	5/10	48.5	40.5	10.5	10.5	58.5	50.5	10.5	10.5	15	20	64	M10x1.5	7	17
	15/20/25/30	58.5	50.5			68.5	60.5
63	5/10	54	46	10.5	15	64	56	10.5	15	15	20	77	M10x1.5	7	17
	15/20/25/30	64	56			74	66

구멍/상징	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 깊은 7	1/8	49.5	14	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
40	7	40	5.5	9 깊은 7	1/8	57	15	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
50	8	50	6.6	11 깊은 8	1/4	71	19	27	26	11	33.5	M18×1.5	28.5	M8×1.25	14
63	8	60	9	14 깊은 10.5	1/4	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18

전체 치수

∅32~∅100 자석 없이/자석으로

치수

구멍/상징	치기 범위	자석 없이				자석으로				C	D	E	H	J	K
	(mm)	A	B	F	Q	A	B	F	Q
32	5/10	40	33	7.5	10	50	43	7.5	10	13	16	45	M8x1.25	4.5	14
	15/20/25/30	50	43			60	53
40	5/10	46.5	39.5	7.5	12.5	56.5	49.5	7.5	12.5	13	16	52	M8x1.25	5	14
	15/20/25/30	56.5	49.5			66.5	59.5
50	5/10	48.5	40.5	10.5	10.5	58.5	50.5	10.5	10.5	15	20	64	M10x1.5	7	17
	15/20/25/30	58.5	50.5			68.5	60.5
63	5/10	54	46	10.5	15	64	56	10.5	15	15	20	77	M10x1.5	7	17
	15/20/25/30	64	56			74	66

구멍/상징	L	M	N	O	P	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	7	34	5.5	9 깊은 7	1/8	49.5	14	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
40	7	40	5.5	9 깊은 7	1/8	57	15	22	20.5	8	28.5	M14×1.5	23.5	M6×1	10
50	8	50	6.6	11 깊은 8	1/4	71	19	27	26	11	33.5	M18×1.5	28.5	M8×1.25	14
63	8	60	9	14 깊은 10.5	1/4	84	19	27	26	11	33.5	M18×1.5	28.5	M10×1.5	18

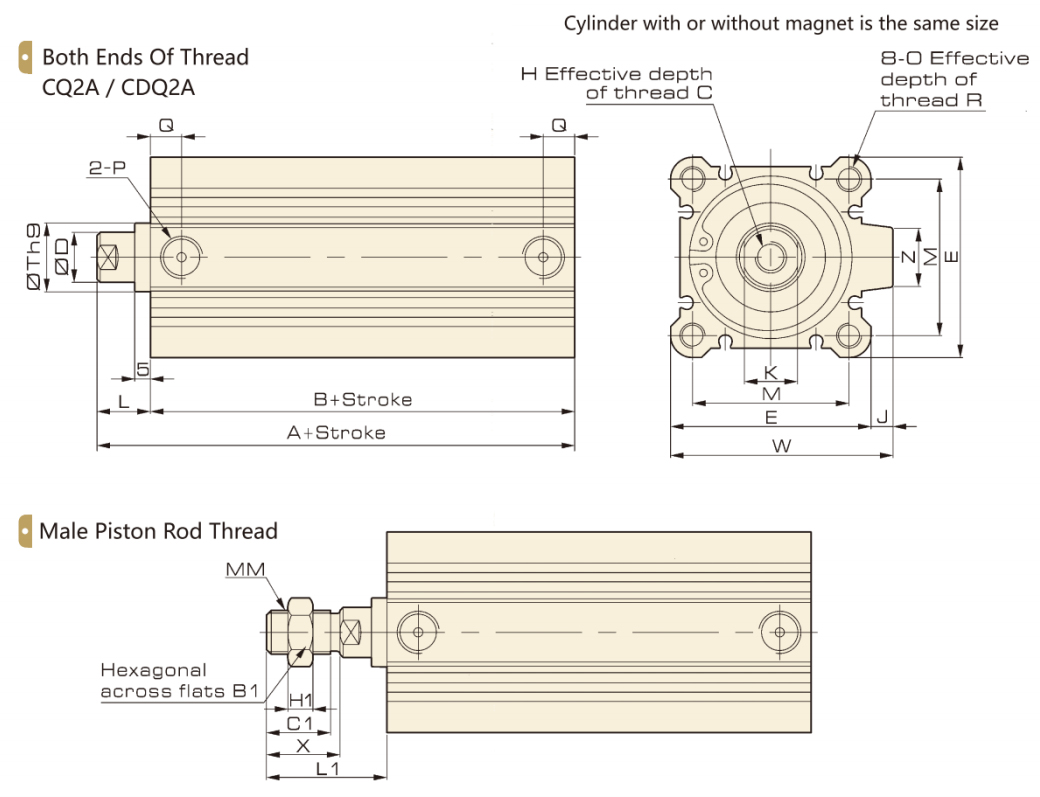

전체 치수

∅32~∅100 자석 없이/자석으로

치수

구멍/상징	치기 범위 (mm)	자석 없이			자석으로			C	D	E	H	J	K	L	M	N	O
		A	A1	B	A	A1	B
32	5-50	44.5	87.5	30.5	54.5	97.5	40.5	13	16	45	M8x1.25	4.5	14	7	34	5.5	9 깊은 7
	50-100	54.5	97.5	40.5
40	5-50	54	97	40	64	107	50	13	16	52	M8x1.25	5	14	7	40	5.5	9 깊은 7
	50-100	64	107	50
50	5-50	56.5	107.5	40.5	66.5	117.5	50.5	15	20	64	M10x1.5	7	17	8	50	6.6	11 깊은 8
	50-100	66.5	117.5	50.5
63	5	58	109	42	68	119	52	15	20	77	M10x1.5	7	17	8	60	9	14 깊은 10.5
	10-50
	50-100	68	119	52
80	5-50	71	138	51	81	148	61	21	25	98	M16x2	6	22	10	77	11	17 깊은 13.5
	50-100	81	148	61
100	5-50	84.5	147.5	60.5	94.5	157.5	70.5	27	32	117	M20x2.5	6.5	27	12	94	11	17 깊은 13.5
	50-100	94.5	157.5	70.5

구멍/상징	P	Q	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	1/8	10	49.5	14	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
40	1/8	13	57	15	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
50	1/4	13	71	19	27	26	11	33.5	M18x1.5	28.5	M8x1.25	14
63	1/4	스트로크 5mm: 14.5	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
63	1/4	스트로크10~50mm 그리고 50〜100mm: 16	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
80	3/8	16	104	25	32	32.5	13	43.5	M22x1.5	35.5	M12x1.75	22
100	3/8	20	123.5	25	41	32.5	16	43.5	M26x1.5	35.5	M12x1.75	22

전체 치수

∅32~∅100 자석 없이/ 자석으로

치수

구멍/상징	치기 범위 (mm)	자석 없이			자석으로			C	D	E	G	H	J	K	L	M	N
		A	A1	B	A	A1	B
32	5~50	65	86.5	30.5	75	96.5	40.5	13	16	45	28	M8x1.25	4.5	14	7	34	5.5
	50-100	75	96.5	40.5
40	5-50	74.5	96	40	84.5	106	50	13	16	52	28	M8x1.25	5	14	7	40	5.5
	50-100	84.5	106	50
50	5-50	77	102.5	40.5	87	112.5	50.5	15	20	64	29	M10x1.5	7	17	8	50	6.6
	50-100	87	112.5	50.5
63	5-50	78.5	104	42	88.5	114	52	15	20	77	29	M10x1.5	7	17	8	60	9
	50-100	88.5	114	52
80	5-50	96	129.5	51	106	139.5	61	21	25	98	35.5	M16x2	6	22	10	77	11
	50-100	106	139.5	61
100	5-50	114.5	146	60.5	124.5	156	70.5	27	32	117	42.5	M20x2.5	6.5	27	12	94	11
	50-100	124.5	156	70.5

구멍/상징	O	P	Q	W	Z	B1	C1	H1	L1	MM	X	O1	R
32	9 깊은 7	1/8	10	49.5	14	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
40	9 깊은 7	1/8	13	57	15	22	20.5	8	28.5	M14x1.5	23.5	M6x1	10
50	11 깊은 8	1/4	13	71	19	27	26	11	33.5	M18x1.5	28.5	M8x1.25	14
63	14 깊은 10.5	1/4	스트로크 5~50mm: 14.5	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
63	14 깊은 10.5	1/4	스트로크 50〜100mm: 16	84	19	27	26	11	33.5	M18x1.5	28.5	M10x1.5	18
80	17 깊은 13.5	3/8	16	104	25	32	32.5	13	43.5	M22x1.5	35.5	M12x1.75	22
100	17 깊은 13.5	3/8	20	123.5	25	41	32.5	16	43.5	M26x1.5	35.5	M12x1.75	22

전체 치수

∅32~∅100 자석 없이/ 자석으로

치수

구멍/상징	치기 범위 (mm)	A	B	C	D	E	H	J	K	L	M	P	Q
32	100 〜300	62.5	45.5	13	16	45	M8x1.25	4.5	14	17	34	1/8	12.5
40		72	55	13	16	52	M8x1.25	5	14	17	40	1/8	14
50		73.5	55.5	15	20	64	M10x1.5	7	17	18	50	1/4	14
63		75	57	15	20	77	M10x1.5	7	17	18	60	1/4	16.5
80		86	66	21	25	98	M16x2	6	22	20	77	3/8	19
100		97.5	75.5	27	32	117	M20x2.5	6.5	27	22	94	3/8	23

구멍/상징	W	Z	B1	C1	H1	L1	MM	X	O	R	Th9
32	49.5	14	22	20.5	8	38.5	M14x1.5	23.5	M6x1	10	22⁰_-0.052
40	57	15	22	20.5	8	38.5	M14x1.5	23.5	M6x1	10	28⁰_-0.052
50	71	19	27	26	11	43.5	M18x1.5	28.5	M8x1.25	14	35⁰_-0.052
63	84	19	27	26	11	43.5	M18x1.5	28.5	M10x1.5	18	35⁰_-0.052
80	104	25	32	32.5	13	53.5	M22x1.5	35.5	M12x1.75	22	43⁰_-0.052
100	123.5	25	41	32.5	16	53.5	M26x1.5	35.5	M12x1.75	22	59⁰_-0.052

제어 모듈

밸브 터미널

실행 구성 요소

가스 공급 장치

공압 액세서리

다운로드

2D/3D CAD

철도 대중 교통

자동차

섬유 기계

의료 도구

산업 자동화

혁신

품질

성취

회사 프로필

역사

소식

직업 기회

웹 메뉴

제품 검색

언어

종료 메뉴

박형 실린더

제품

CQ2 시리즈 소형 실린더

JELPC에 문의하십시오

국내 영업 부서 :

국제 무역 부 :

일반 사무실 :

웹 메뉴

제품 검색

언어

공유하다

종료 메뉴

박형 실린더

제품

CQ2 시리즈 소형 실린더

JELPC에 문의하십시오

국내 영업 부서 :

국제 무역 부 :

일반 사무실 :
