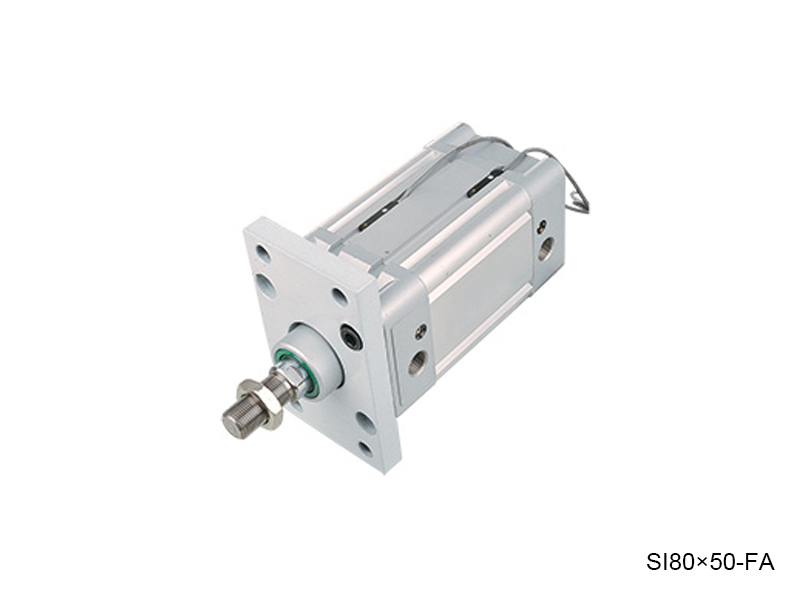

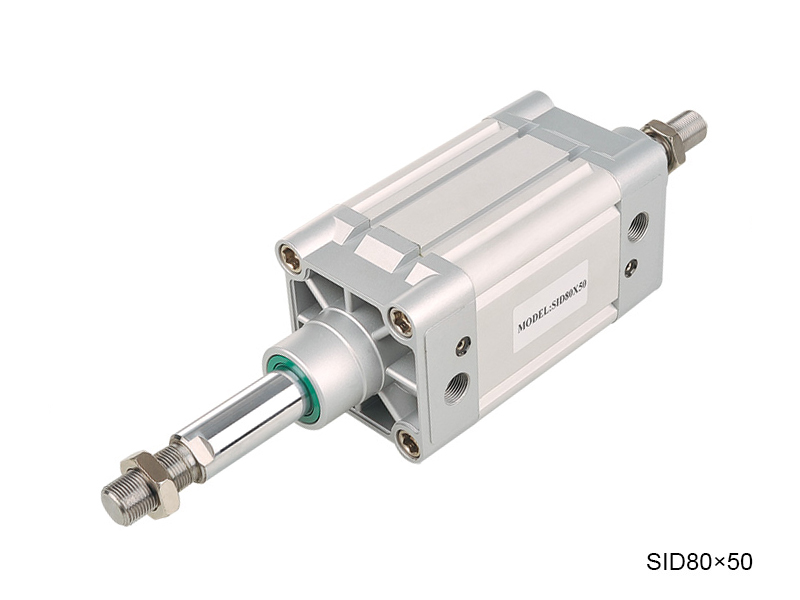

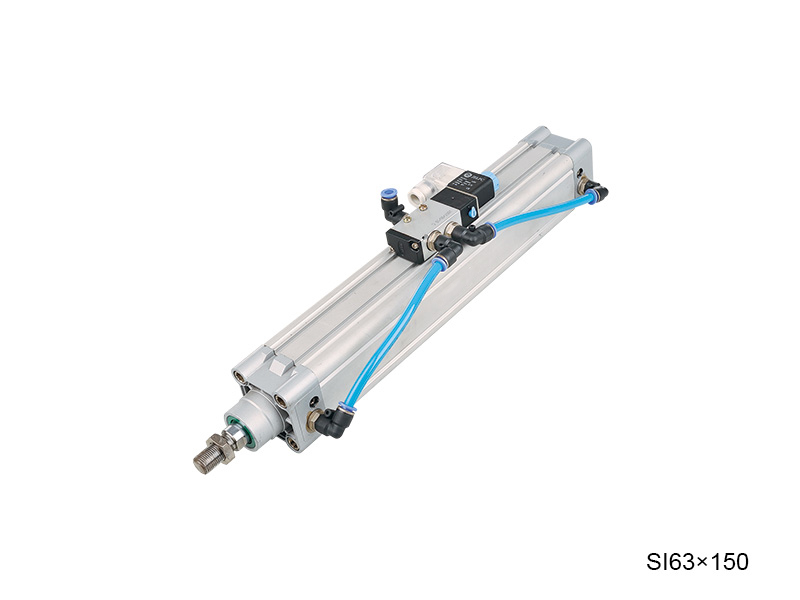

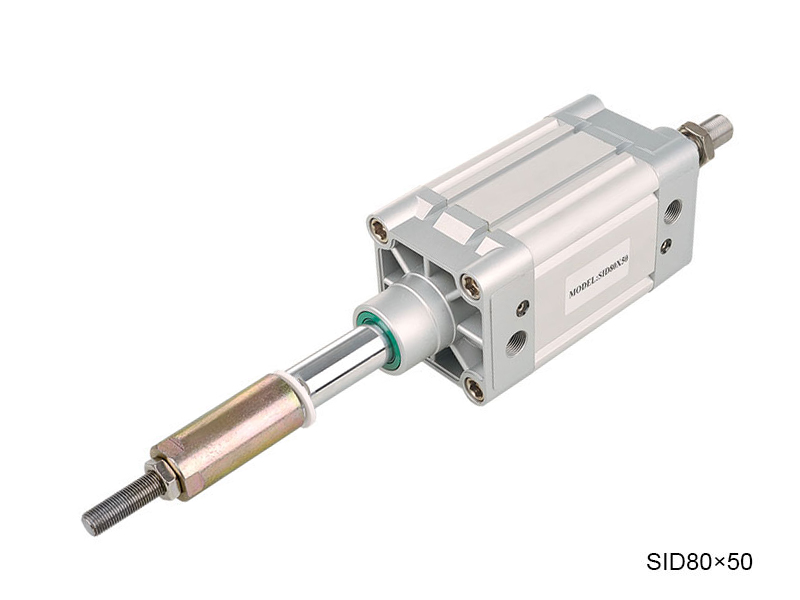

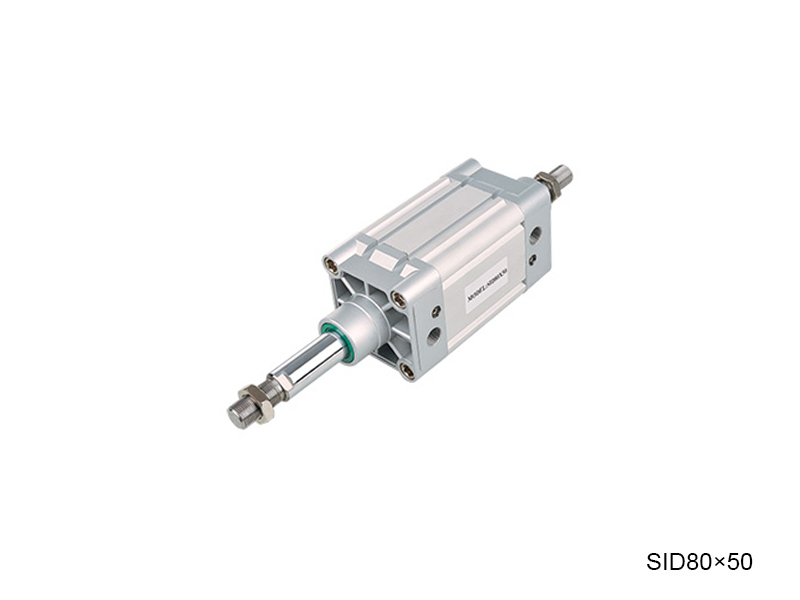

SI 시리즈 표준 실린더 (IS015552 표준)

특징:
1. 실린더는 LSO15552에 따릅니다.
2. 피스톤 씰은 보상 함수, 긴 서비스 수명 및 낮은 시작 압력을 갖는 Y 유형 일원 씰링 구조로 2 개의 NBR PA 재료를 채택합니다.
3.로드 씰은 고강도, 우수성, 내마모성의 특성을 가진 PU 재료를 사용합니다. 오일 저항성 및 노화 저항.
4. 피스톤로드 재료는 표면에 단단한 크롬 도금이있는 45C 탄소강으로 만들어지고, 내마모성과 녹 내성이 양호한 거칠기 ra <0.4.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

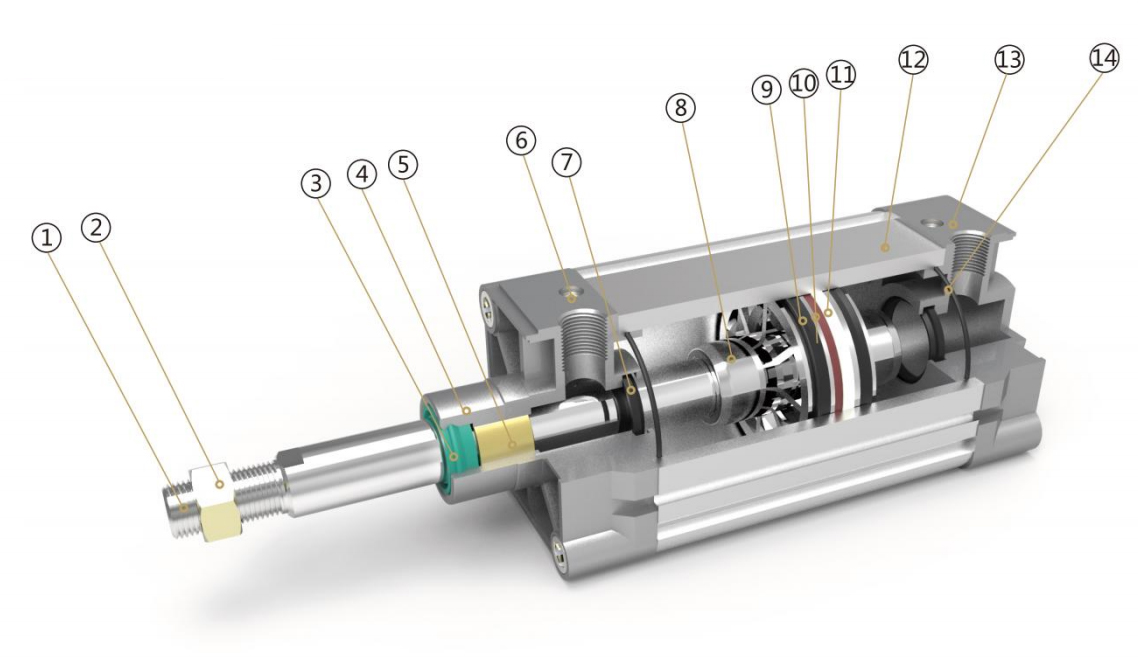

내부 구조

부분품

숫자	이름	숫자	이름
1	피스톤로드	8	피스톤
2	육각 너트	9	Y링
3	샤프트 씰	10	자석
4	앞 표지	11	방지 링
5	구리 튜브	12	통
6	쿠션 조정 나사	13	뒷면 커버
7	쿠션 씰	14	o 링

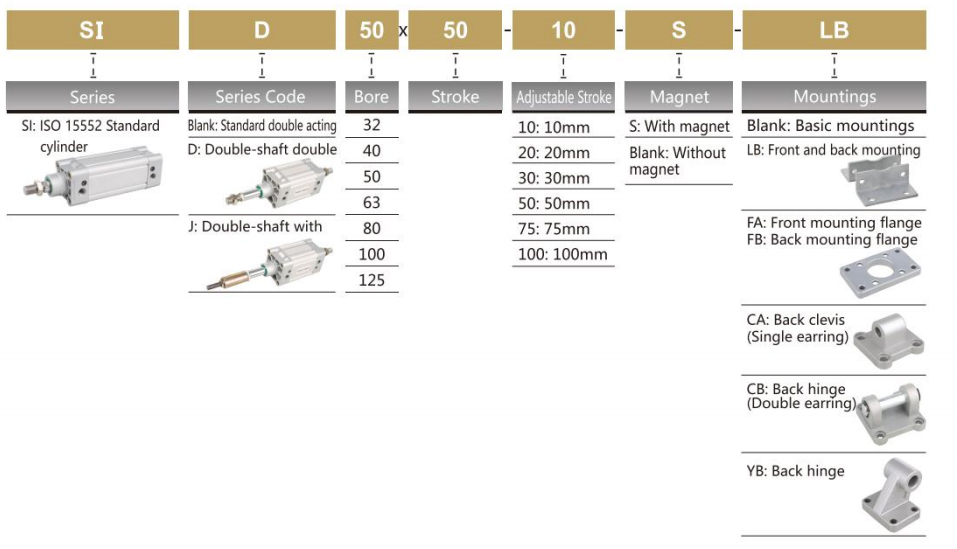

주문 코드

*센서 모델 JEL-30, 특정 주문 코드는 P173을 참조하십시오.

사양

보어 (MM)	32	40	50	63	80	100	125
작업	이중 연기
작동 매체	공기
장착	기본 FA FB CA CB LB YB
작동 압력 범위	1 ~ 9.0 kgf/cm²
증거 압력	13.5 kgf/cm²
작동 온도 범위	-20 ~ 80 ℃
작동 속도 범위	50 ~ 800mm/s
쿠션	조절 가능한 쿠션
조정 가능한 쿠션 스트로크	20mm				26mm
포트 크기	G1/8 "	G1/4 "		G3/8 "		G1/2”

스트로크

구경	표준 스트로크	맥스 스트로크	허용 스트로크
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	2000
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800	1200	2000
50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 45500 600 700 800 900 1000	1200	2000
63	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
80	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
100	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
125	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000

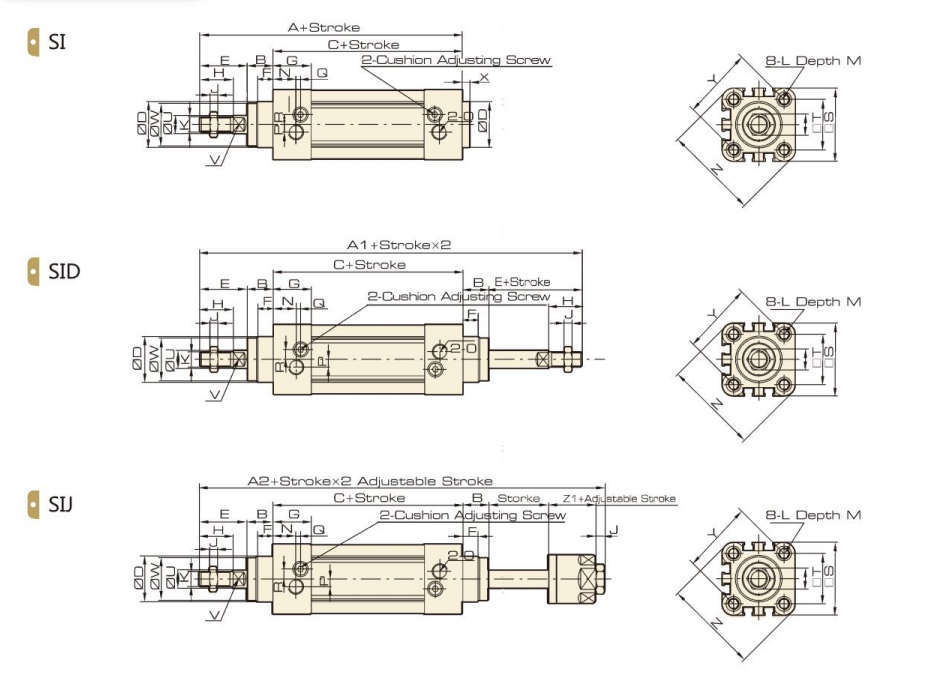

전체 치수

치수

보어/기호	A	A1	A2	B	C	D	E	F	G	H	I	J	K	L
32	143	190	185	16	94	30	33	10	25	22	17	6	M10×1.25	M6
40	159	213	207	20	105	35	34	10	29.5	24	17	7	M12x1.25	M6
50	175	244	233	27	107	40	42	10	32	32	23	8	M16x1.5	M8
63	190	258	247	26	122	45	42	10	36	32	23	8	M16x1.5	M8
80	214	301	288	35	126	45	53	10	37	40	26	10	M20×1.5	M10
100	229	321	308	40	137	55	52	10	39	40	26	10	M20x1.5	M10
125	279	394	378	47	160	60	72	10	43	54	40	12	M27x2	M12

보어/기호	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z	Z1
32	12	15	G1/8	5	3	6.5	45	32.5	12	10	28	4	46	58.7	21
40	12	17.5	G1/4	7	3	7	52	38	16	13	33	4	53.7	68	21
50	12	20	G1/4	7	3	9	65	46.5	20	17	38	4	65.8	84.5	23
63	12	22	G3/8	8	5	9	76	56.5	20	17	38	4	79.9	99.6	23
80	15	23	G3/8	10	5	12	94	72	25	22	43.5	4	101.8	123.8	29
100	15	26	G1/2	10	5	14	112	89	25	22	47	4	125.9	148.9	29
125	20	29	G1/2	10	5	14	134	110	32	27	53	6	156.9	179.6	40.5

LB 풋 전체 치수

치수

보어/기호	32	40	50	63	80	100	125
AA	32	36	45	50	63	71	90
AB	30	35	40	45	45	55	60
AC	32	36	45	50	63	75	90
AD	32.5	38	46.5	56.5	72	89	110
AE	45	52	65	75	95	115	140
AF	24	28	32	32	41	41	45
AG	11	8	15	13	14	16	18
AH	15.8	17	21.8	21.8	27	26.5	35
AI	4	4	5	5	6	6	7
AJ	142	161	170	186	208	219	250
AK	7	7	9	9	11	11	12.5
AL	7	10	10	10	12	14.5	16.5

FA / FB 플랜지 전체 치수

치수

보어/기호	32	40	50	63	80	100	125
BA	30.3	35.3	40.3	45.3	45.3	55.3	60.3
BB	10	10	12	12	16	16	20
BC	45	52	65	76	94	112	140
BD	32	36	45	50	63	75	90
BE	80	90	110	120	150	175	224
BF	64	72	90	100	126	150	180
BH	6.5	6.5	8.5	8.5	10.5	10.5	15
AJ	10.5	10.5	13.5	13.5	16.5	16.5	19
AK	6.5	6.5	8.5	8.5	10.5	10.5	12.5
BP	7	9	9	9	12	14	16
T	32.5	38	46.5	56.5	72	89	110

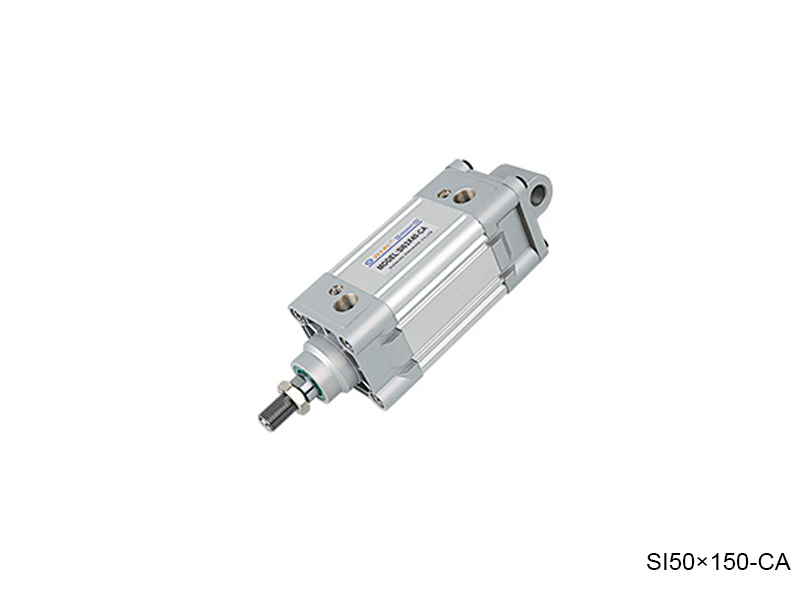

CA 힌지 전체 치수

치수

보어/기호	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
RR	6.5	6.5	9	9.5	11	11.5	12
DB	34	41	54	65	83	101	123
DC	22	25	27	32	36	41	50
DD	10	11	13	16	16	20	25
DE	10	12	12	16	16	20	25
DQ	26	28	32	40	50	60	70
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30

CB 힌지 전체 치수

치수

보어/기호	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30
RR	6.5	6.5	9	9.5	11	11.5	12
CB	34	41	54	65	83	101	123
CC	22	25	27	32	36	41	50
CD	10	11	13	16	46	20	25
CE	10	12	12	16	16	20	25
CP	26	28	32	40	50	60	70
CT	45	52	60	70	90	110	120
PA1	53	60	68	78	100	120	130
PB1	46.5	53.5	61.5	71.5	91.5	111.5	121.5

YB 힌지 전체 치수

치수

보어/기호	32	40	50	63	80	100
AH	32	36	45	50	63	71
H	8	10	12	12	14	15
CD	10	12	12	16	16	20
G1	31	35	45	50	60	70
G2	18	22	30	35	40	50
G3	21	24	33	37	47	55
CB	26	28	32	40	50	60
K1	38	41	50	52	66	76
K2	51	54	65	67	86	96
S2	6.6	6.6	9	9	11	11
R	10	11	13	15	15	19
