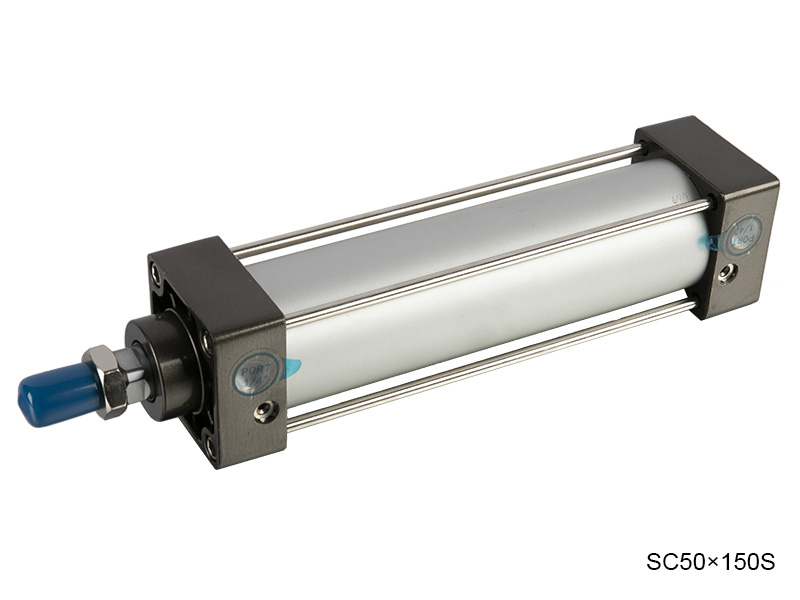

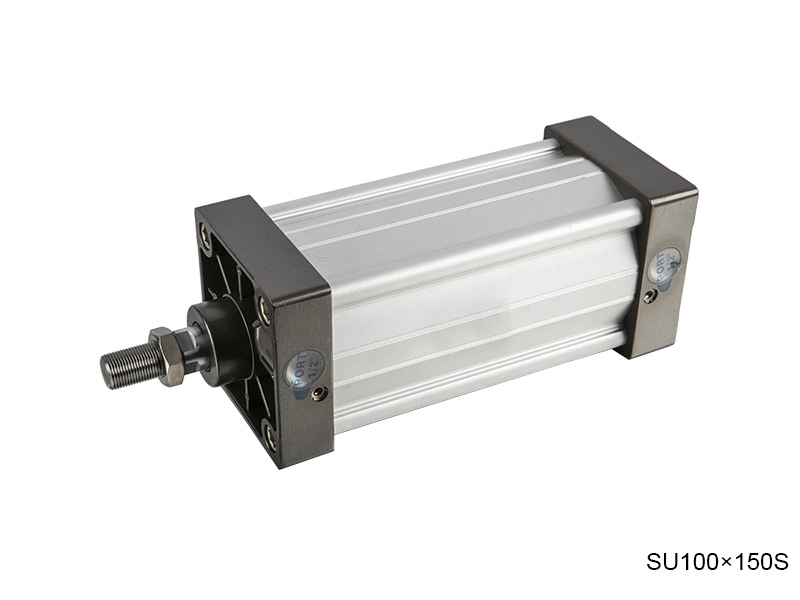

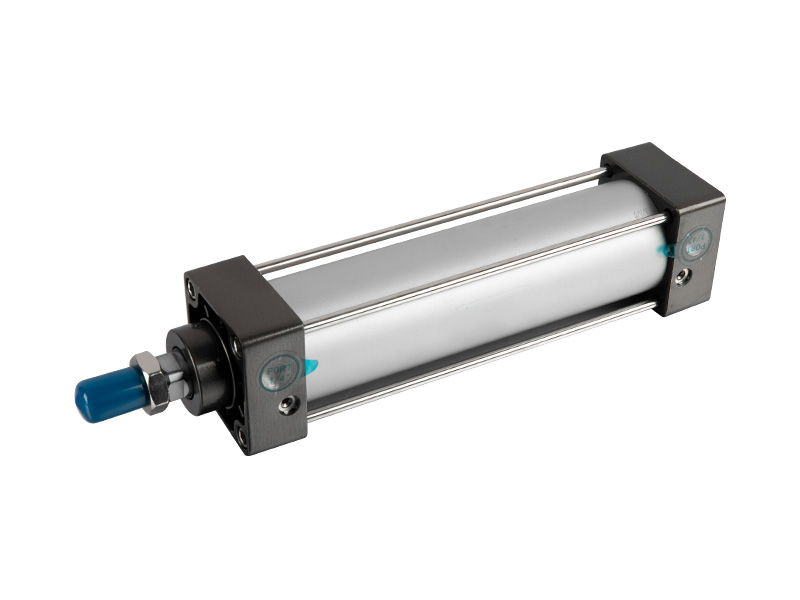

SC/SU 시리즈 표준 실린더

SC/SU 시리즈 표준 실린더

  • 제품 매개 변수

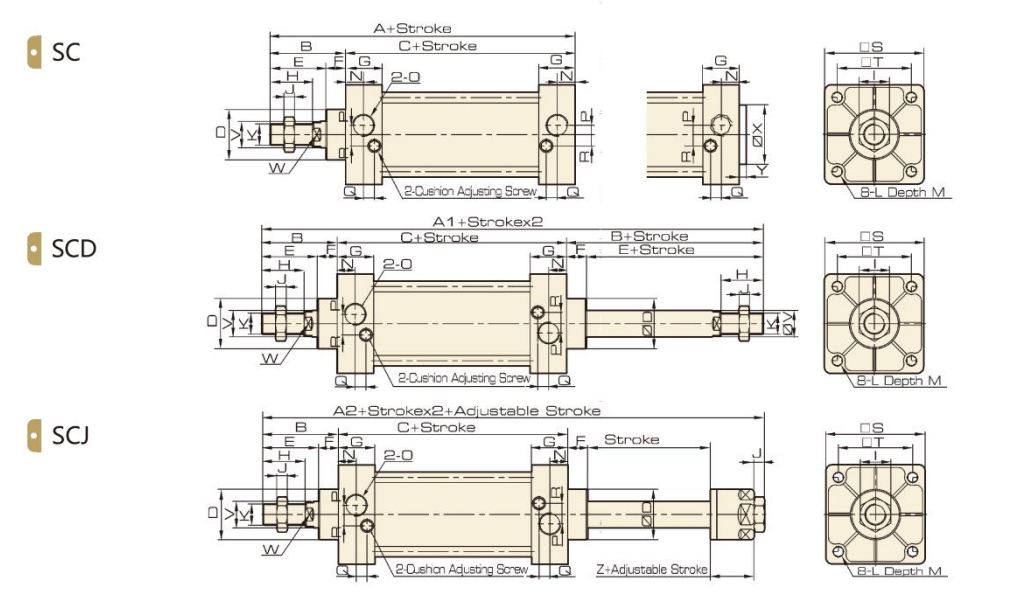

  • 제품 크기

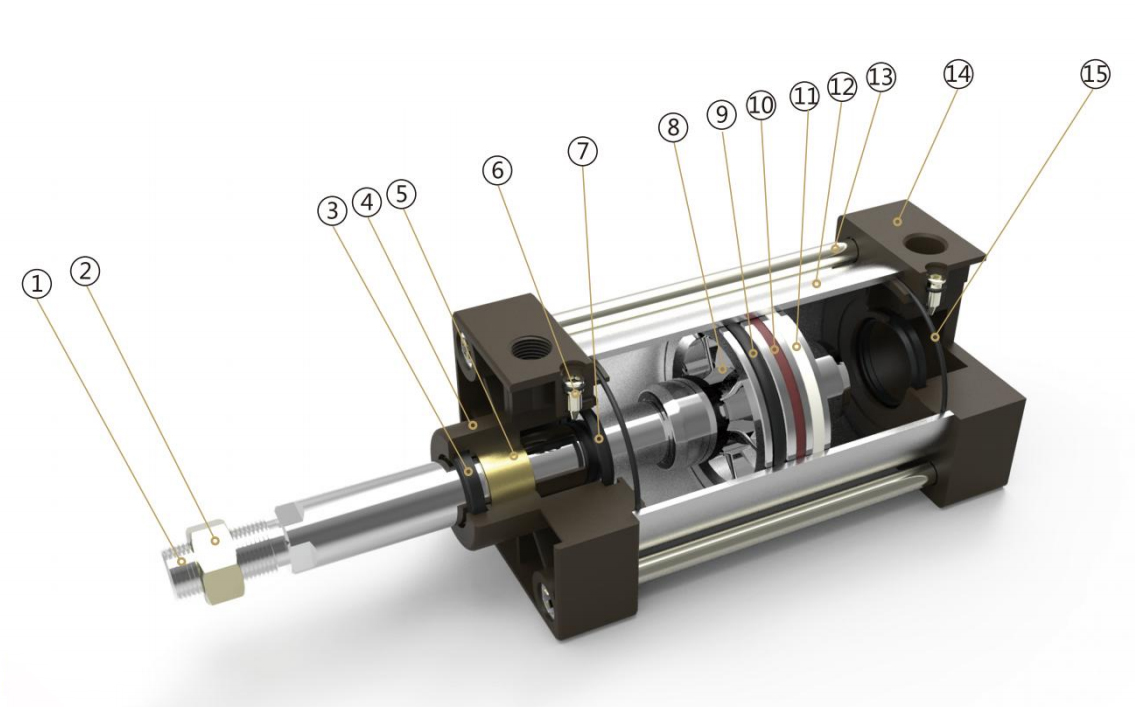

내부 구조

부분품

숫자 이름 숫자 이름
1 피스톤로드 9 피스톤 씰
2 육각 너트 10 자석
3 샤프트 씰 11 방지 링
4 앞 표지 12 통
5 구리 튜브 13 당기기로드
6 쿠션 조정 나사 14 뒷면 커버
7 쿠션 씰 15 O링
8 피스톤

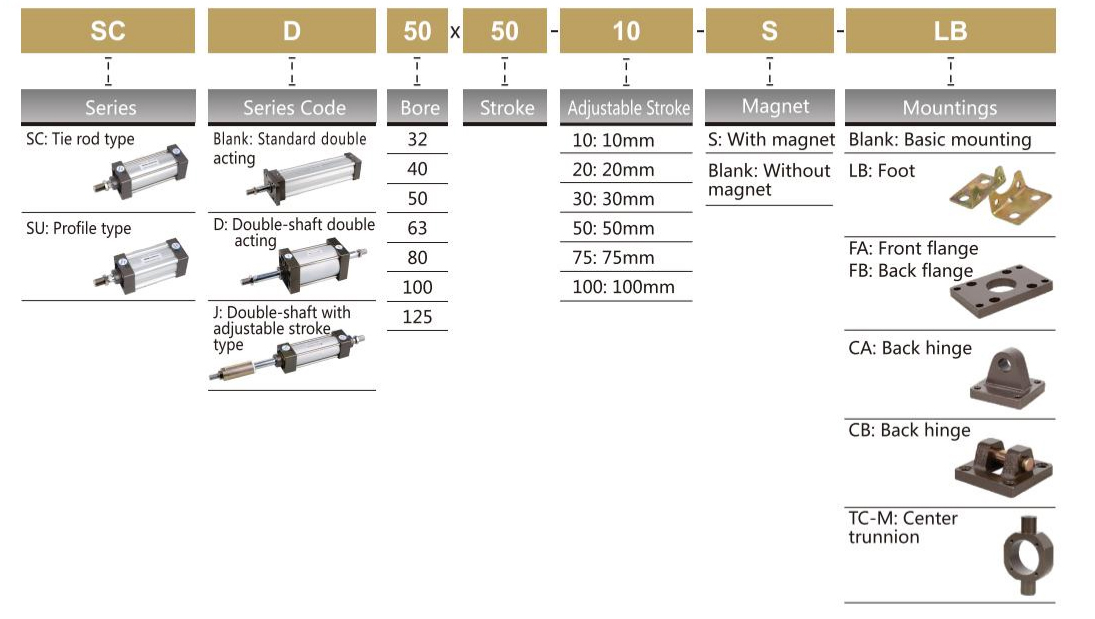

주문 코드

*센서 모델 JEL-2L, 특정 주문 코드는 P173을 참조하십시오.


사양

보어 (MM)

32

40

50

63

80

100

125

작업

이중 연기

작동 매체

공기

장착

기본 FA FB CA CB LB TC TC-M

작동 압력 범위

1 ~ 9.0kgf/cm2

증거 압력

13.5kgf/cm2

작동 온도 범위

-20-80℃

작동 속도 범위

50 평일 800mm/s

쿠션

조절 가능한 쿠션

조정 가능한 쿠션 스트로크

20mm

26mm

포트 크기

G1/8”

G1/4 "

G3/8 "

G1/2 "

*SCD, SCJ 장착 : FA, FB, LB, TC 및 TC-M 유형.


스트로크

구경 표준 스트로크 맥스. 스트로크 허용 스트로크
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1000 2000
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 1200 2000
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 45500 600 700 800 900 1000 1200 2000
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
125 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
