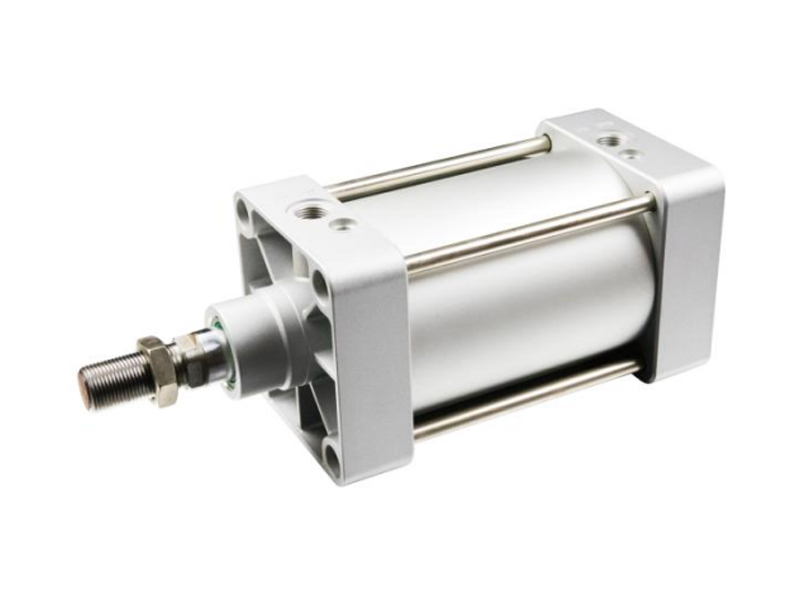

대형 SQ 시리즈 표준 실린더 (IS015552 표준)

대형 SQ 시리즈 표준 실린더 (IS015552 표준)

특징:

1. 실린더는 ISO15552에 따릅니다.
2. 피스톤 씰은 보상 기능, 긴 서비스 수명 및 시작 압력이 낮은 2 개의 y 유형 일원 씰을 채택합니다.
3. 실린더 쿠션 조정은 매끄럽고 쿠션 거리가 깁니다.
4. 실린더 베어링과 마모 링은 먼 거리와 측면 하중 성능이 향상됩니다.
5. 전면 및 후면 덮개와 피스톤은 아름다운 외관과 강한 전력으로 고압 주조 기술을 채택합니다.

  • 제품 매개 변수

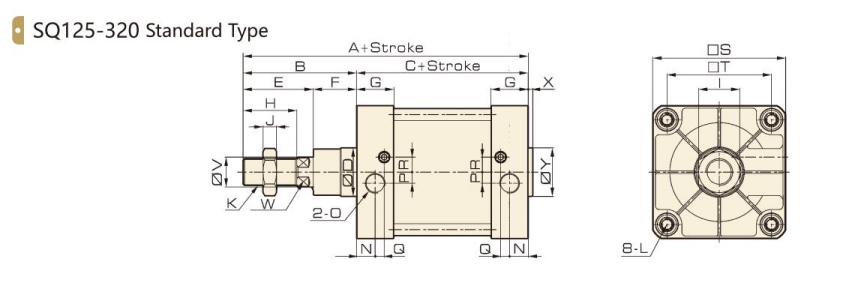

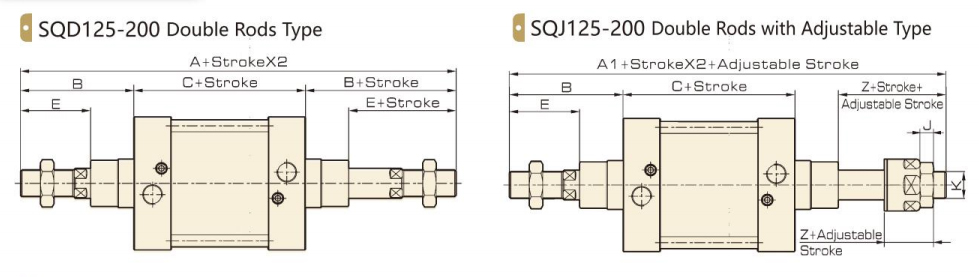

  • 제품 크기

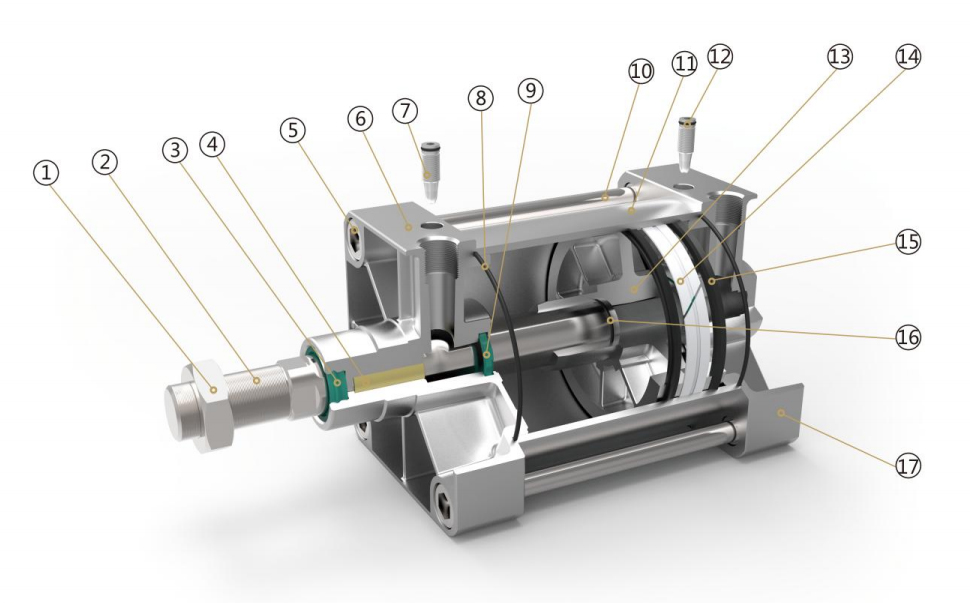

내부 구조

부분품

숫자 이름 숫자 이름
1 육각 너트 10 타이로드
2 피스톤로드 11 통
3 샤프트 씰 12 O링
4 DU 베어링 13 피스톤
5 커버 나사 14 방지 링
6 앞 표지 15 피스톤 씰
7 쿠션 조정 나사 16 O링
8 O링 17 뒷면 커버
9 쿠션 씰

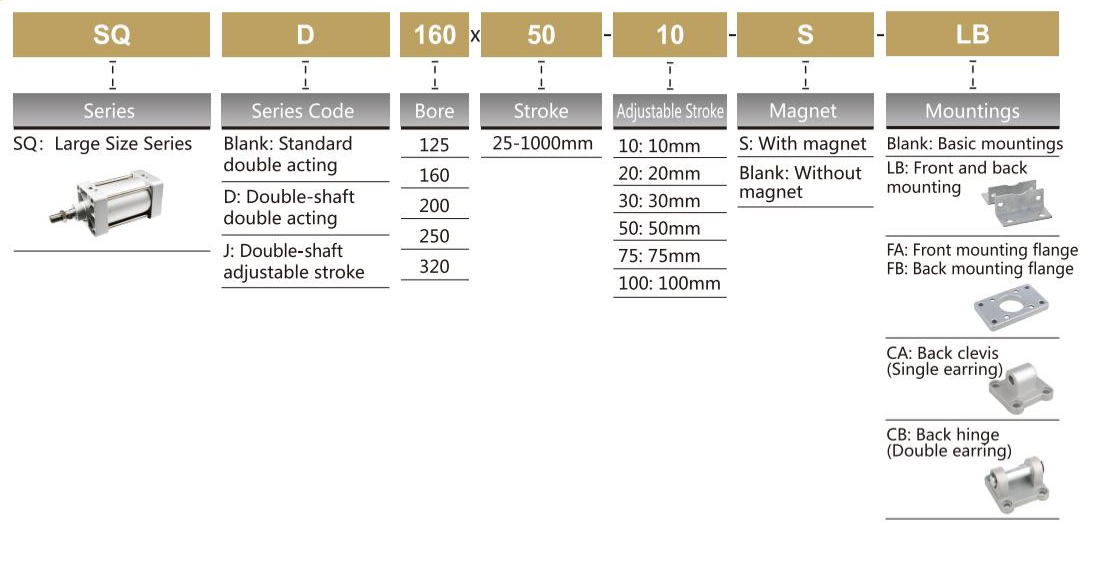

주문 코드

*센서 모델 JEL-11, 특정 주문 코드는 P173을 참조하십시오.


사양

보어 (MM) 125 160 200 250 320
작업 이중 연기
작동 매체 공기
설치 기본 FA FB CA CB LB
작동 압력 범위 0.1 ~ 1mpa
증거 압력 1.5MPA
작동 온도 범위 -20 ~ 70℃
작동 속도 범위 30-500mm/s
쿠션 조절 가능한 쿠션
조정 가능한 쿠션 스트로크 40mm 50mm
포트 크기 G1/2 " G3/4” G1 "
