J4V400 시리즈 솔레노이드 밸브, 에어 파일럿 밸브

J4V400 시리즈 솔레노이드 밸브, 에어 파일럿 밸브

특징:
1. 밸브 스풀의 양쪽 끝에 마찰 방지 씰이 추가되어 전환 과정에서 밸브 스풀을 더 안정적으로 만들고 밸브 수명을 연장합니다.
2. 일본에서 수입한 오리지널 씰링; 밸브 본체 내부 유로 최적화; 공기 유량 면적 최대화.
3. 밸브 파일럿 시트는 대만산이며, 표면 디자인은 5pc 스트라이프, 수동 주행 스핀들의 강도를 높였습니다. 외관은 더욱 독특해졌습니다(외관 특허 출원).
4. 밸브 본체 표면 처리는 새로운 환경 보호 공정을 채택합니다.
5. 제품 일관성이 좋은 완전 자동 조립 및 테스트 라인.

  • 제품 매개 변수

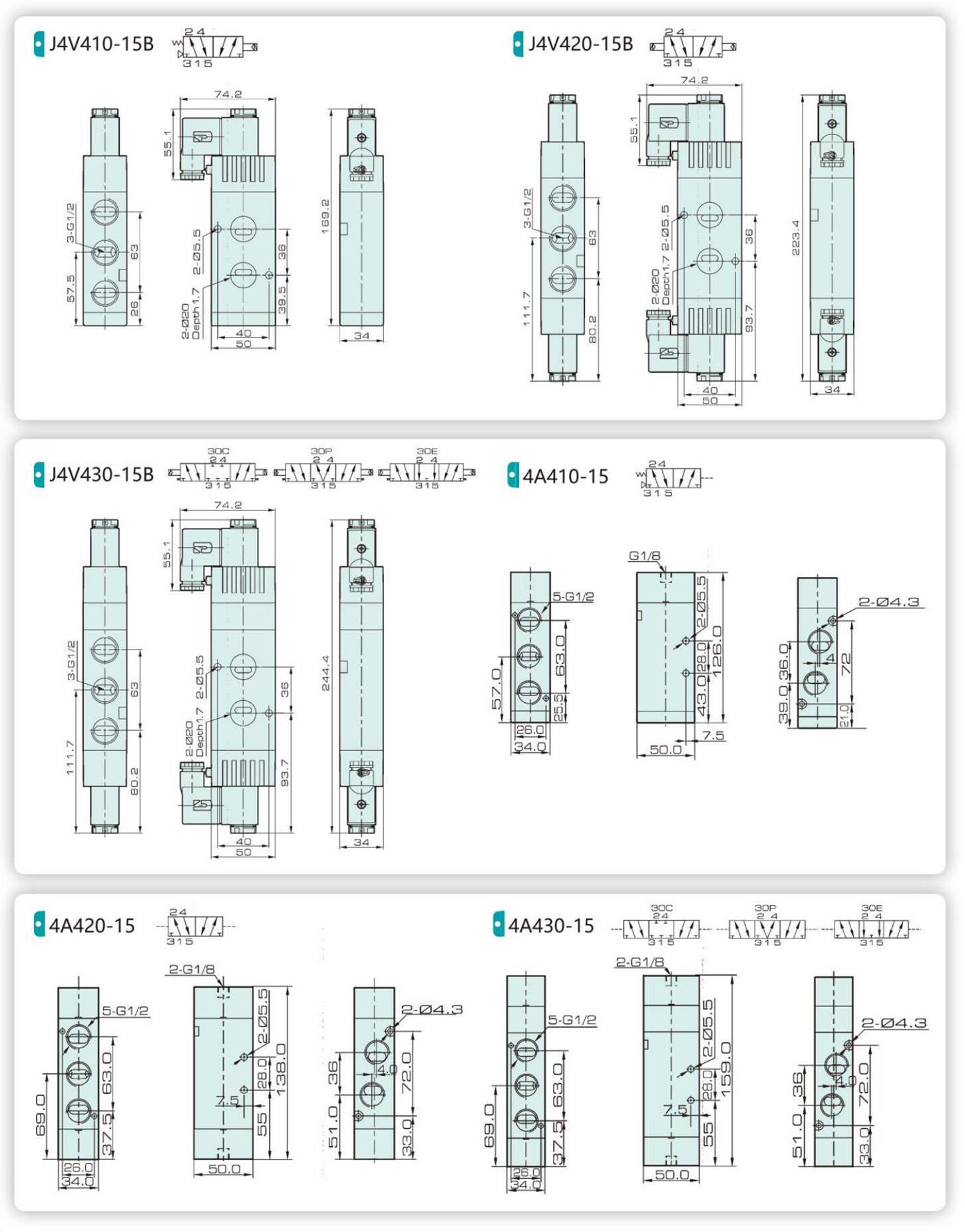

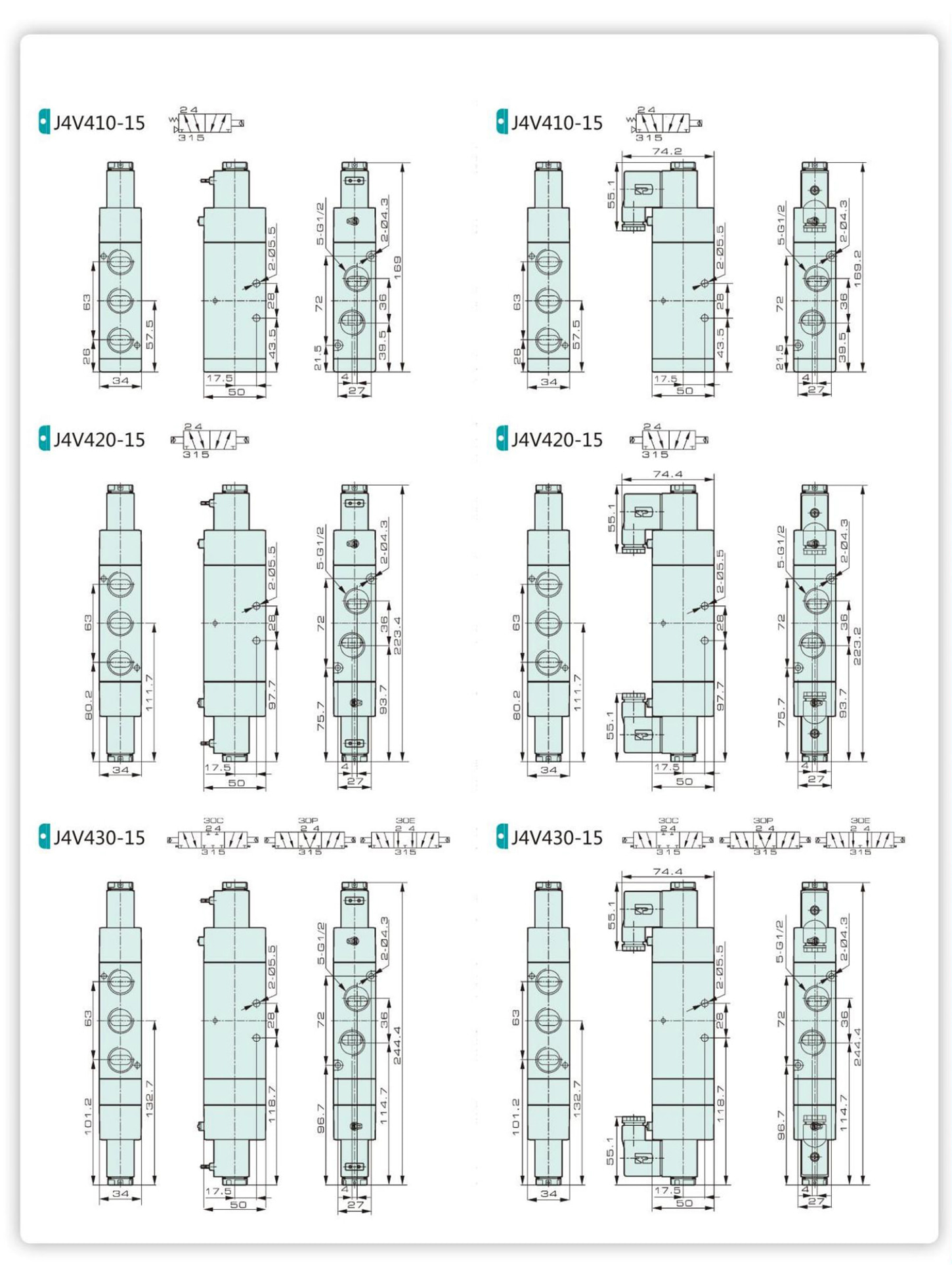

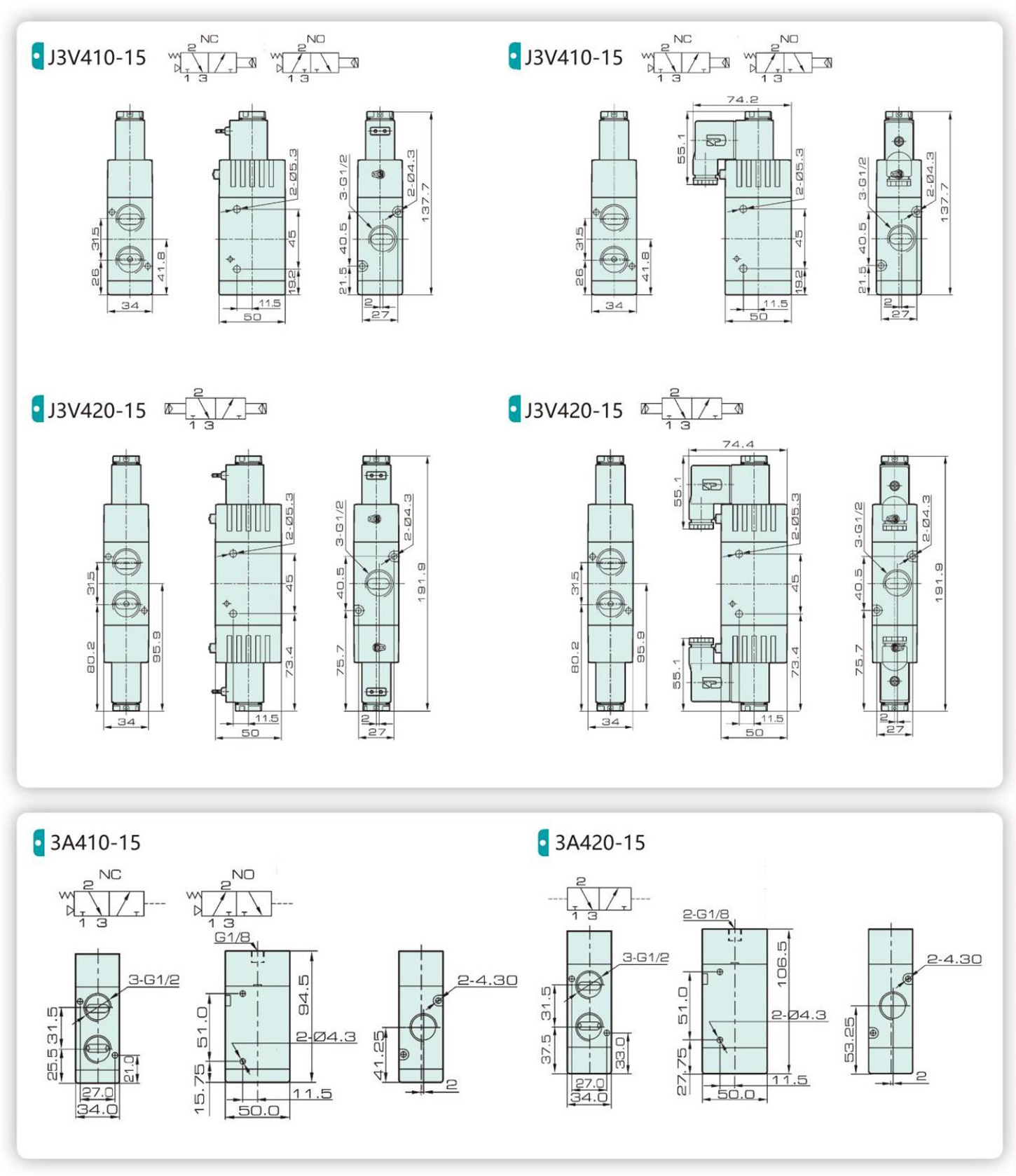

  • 제품 크기

내부 구조


부분품

숫자 이름 숫자 이름 숫자 이름
1 크로스 슬롯 팬 나사 7 밸브 스풀 13 코일
2 뒷면 커버 8 피스톤 14 코일 너트
3 스프링 9 Y링 15 고정판
4 이형 실링링 10 스프링 16 O링
5 밸브 본체 11 수동 레버 17 플런저
6 플랫 링 12 접속함 18 파일럿 시트


유량 성능 지표의 개선


솔레노이드 밸브 수명 향상

차트는 솔레노이드 밸브의 응답 시간이 25 밀리 초 이내에 있음을 보여줍니다.
솔레노이드 밸브의 응답 시간은 4천만 번의 수명 테스트 후 약간의 차이가 있습니다.

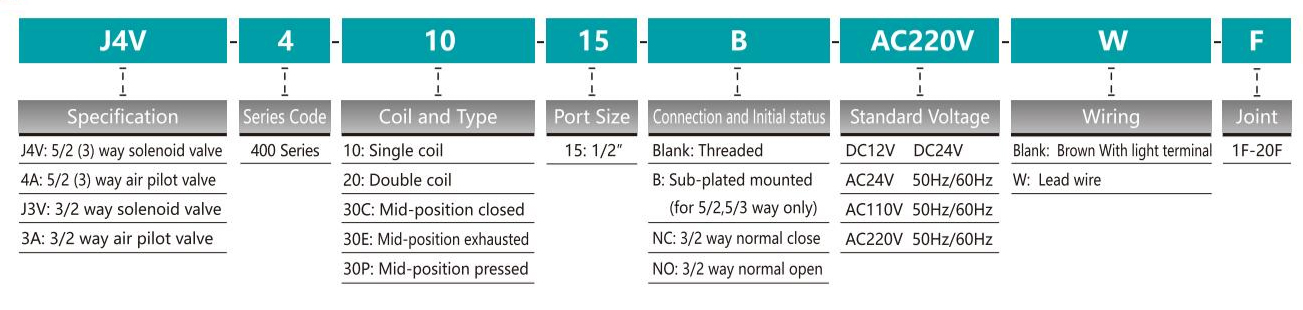

주문 코드


사양

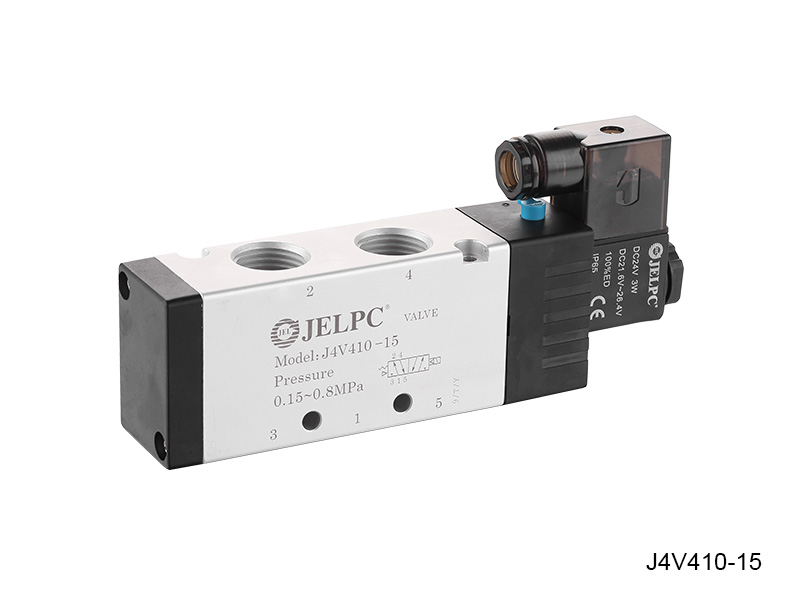

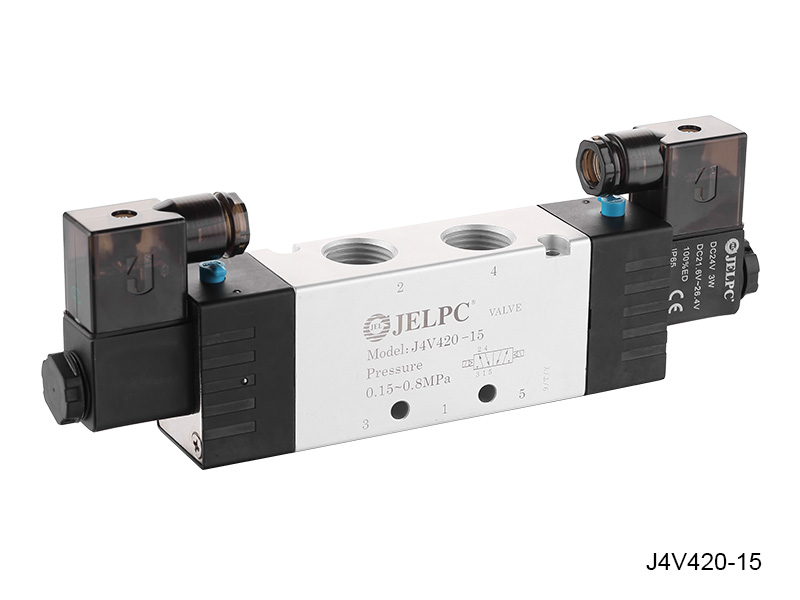

모델 J4v410-15 J4v420-15 J4V430C-15 J4V430E-15 J4V430P-15

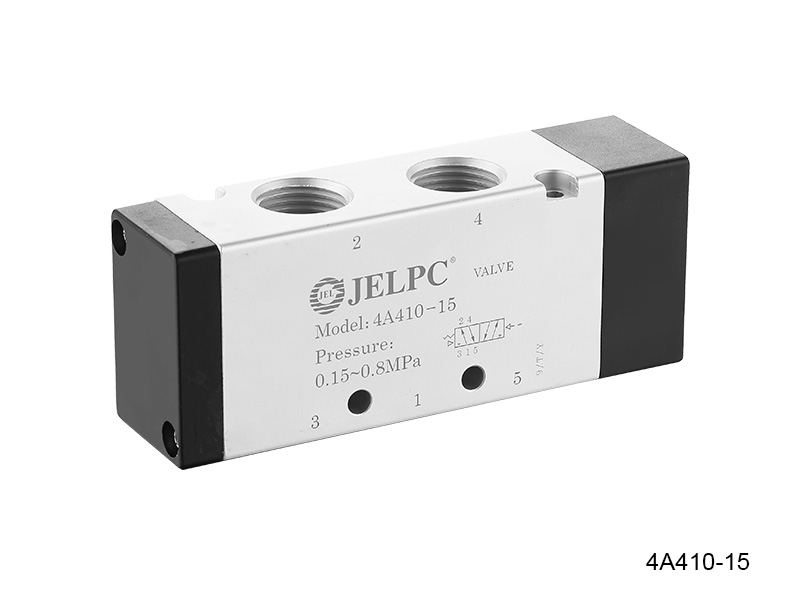

4A410-15 4A420-15 4A430C-15 4A430E-15 4A430P-15
밸브 유형 5/2 웨이 5/3 웨이
효과적인 단면 영역 50mm² (CV = 2.79) 30mm² (CV = 1.68)

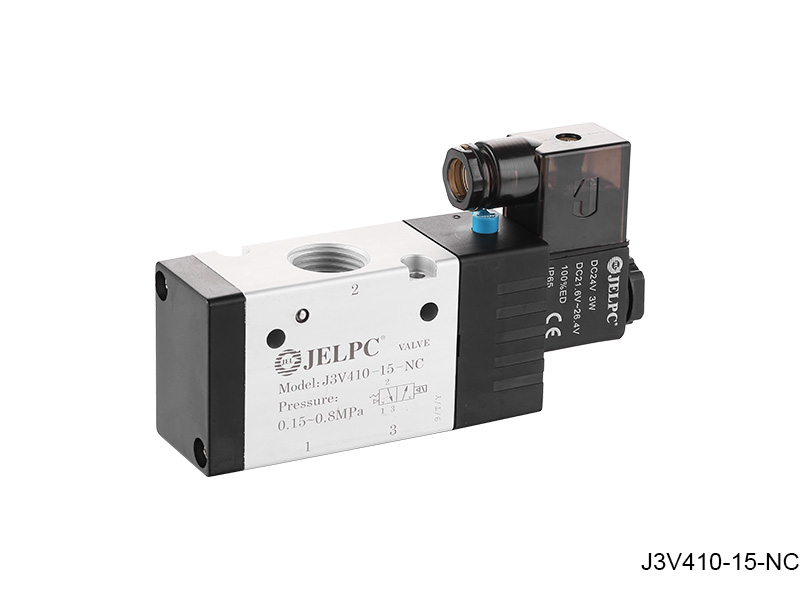

모델 J3v410-15 J3v420-15 3A410-15 3A420-15
밸브 유형 3/2 웨이
효과적인 단면 영역 50mm² (CV = 2.79)
포트 크기 입구, 출구, 출구 포트 = G1/2 "
작동 매체 40 미크론 필터링 공기
작업 내부 조종사
작동 압력 0.15 ~ 0.8mpa
최대 테스트 압력 1.2MPA
주변 온도 -20 ~ 70℃
작동량 공차 ± 10%
전력 소비 AC : 3.5VA DC : 3.0W
커넥터 보호 f 클래스, IP65
배선/커넥터 케이블/리드 와이어 또는 DIN 커넥터
전환 주파수 5 사이클/초.
응답 시간 0.05 초
