솔레노이드 밸브

홈 / 제품 / 제어 모듈 / 솔레노이드 밸브 / 551 시리즈 솔레노이드 밸브

제품

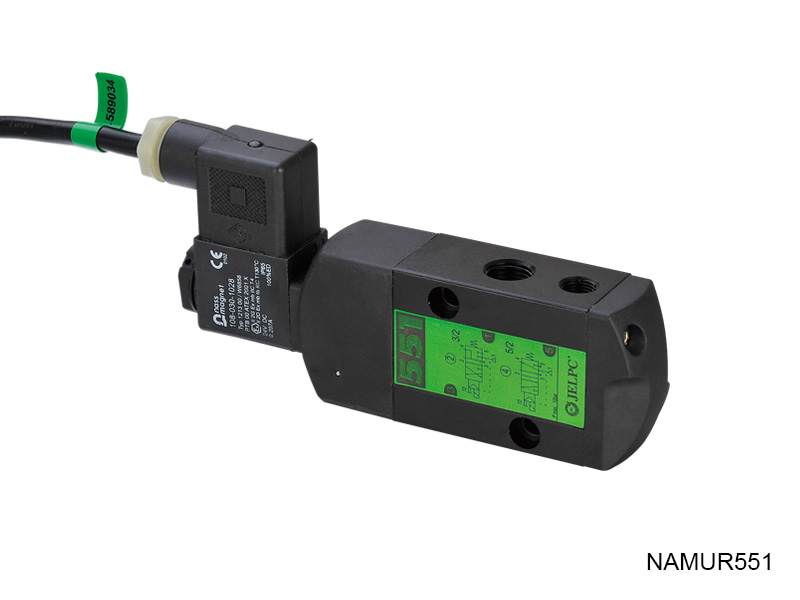

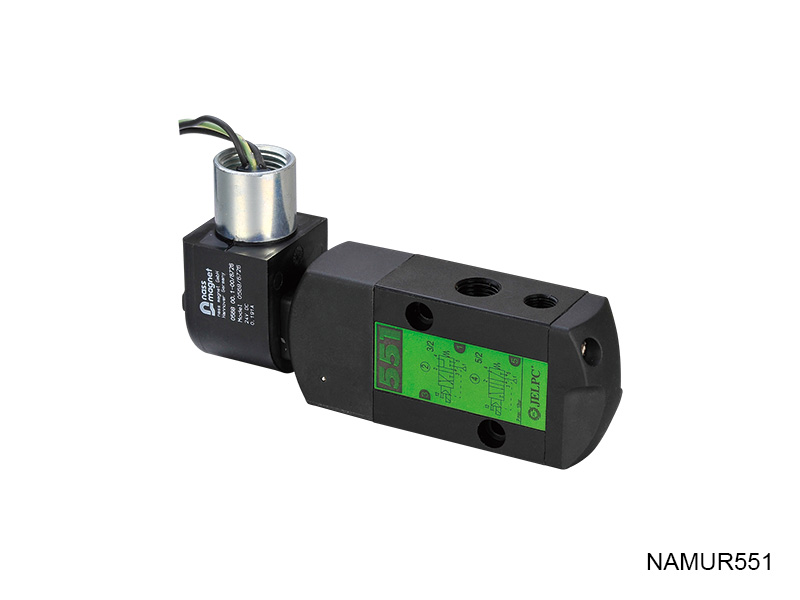

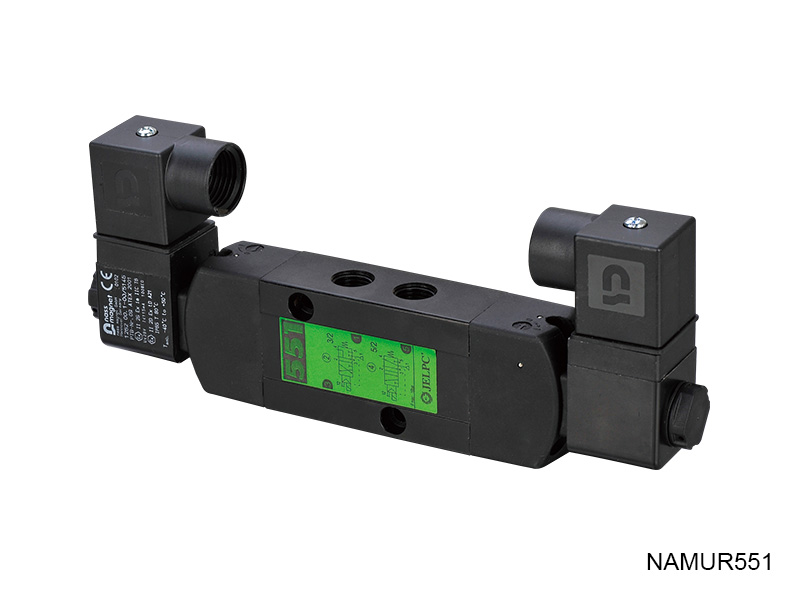

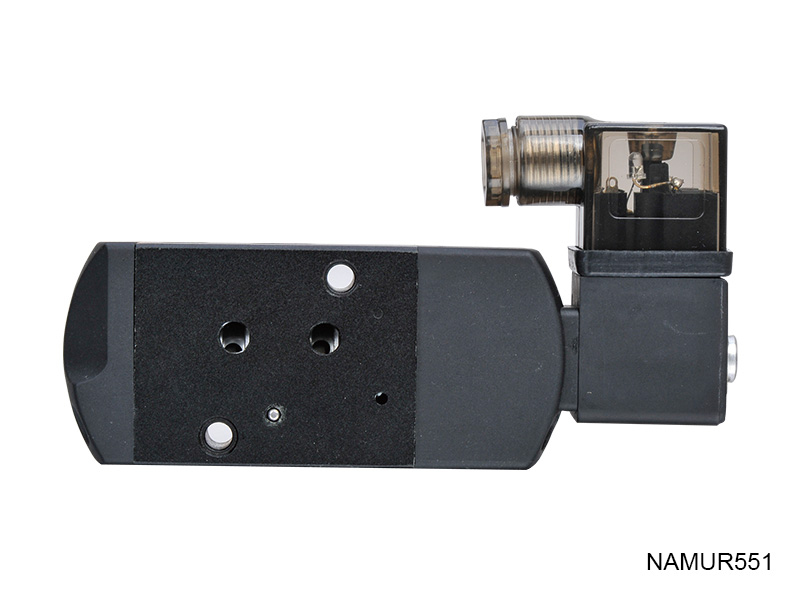

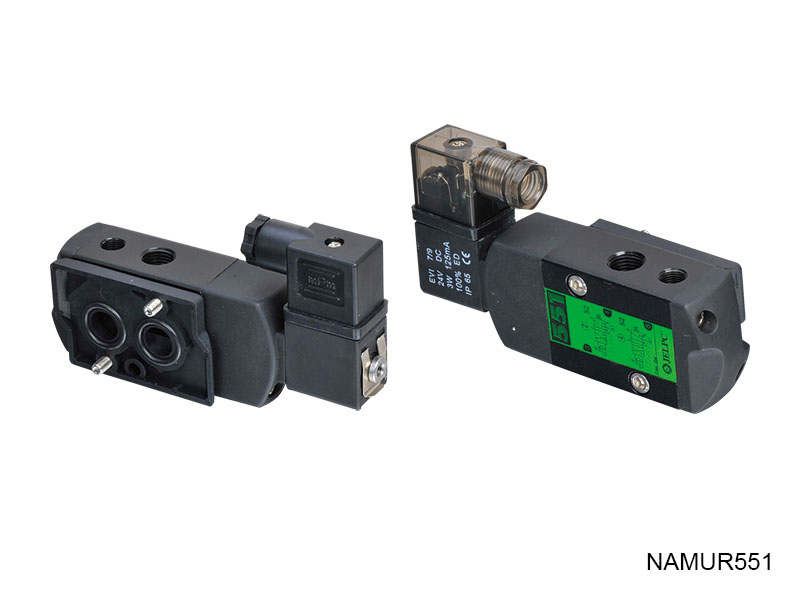

551 시리즈 솔레노이드 밸브

551 시리즈 솔레노이드 밸브

특징:
1. 스레드 커넥터 및 NAMUR 인터페이스가있는 알루미늄 밸브 본체.

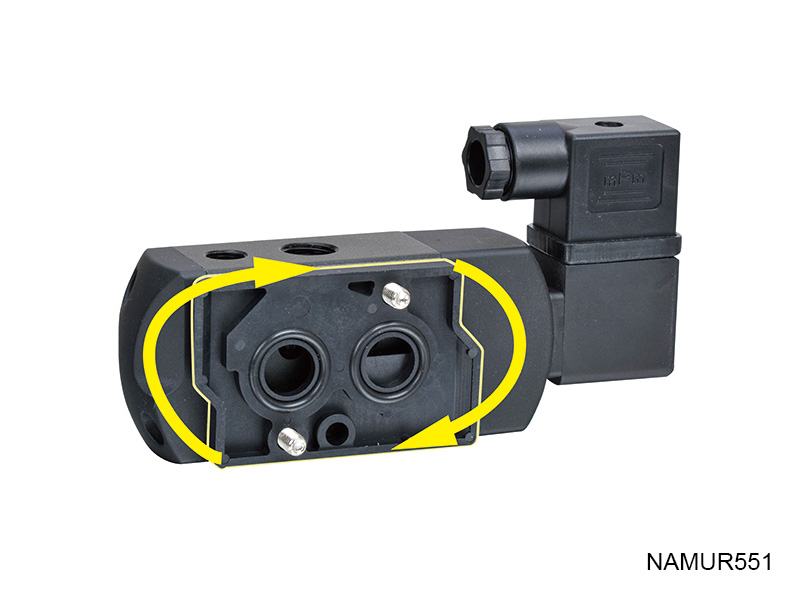

2. 작용 및 단일 작용 액추에이터를 제어하기 위해 슬라이드 밸브를 3/2 닫힌 또는 5/2로 조립할 수 있습니다.
3. 핸드 오퍼레이터와 함께.
4. 코일은 360 ° 로 회전 할 수 있습니다

  • 제품 매개 변수

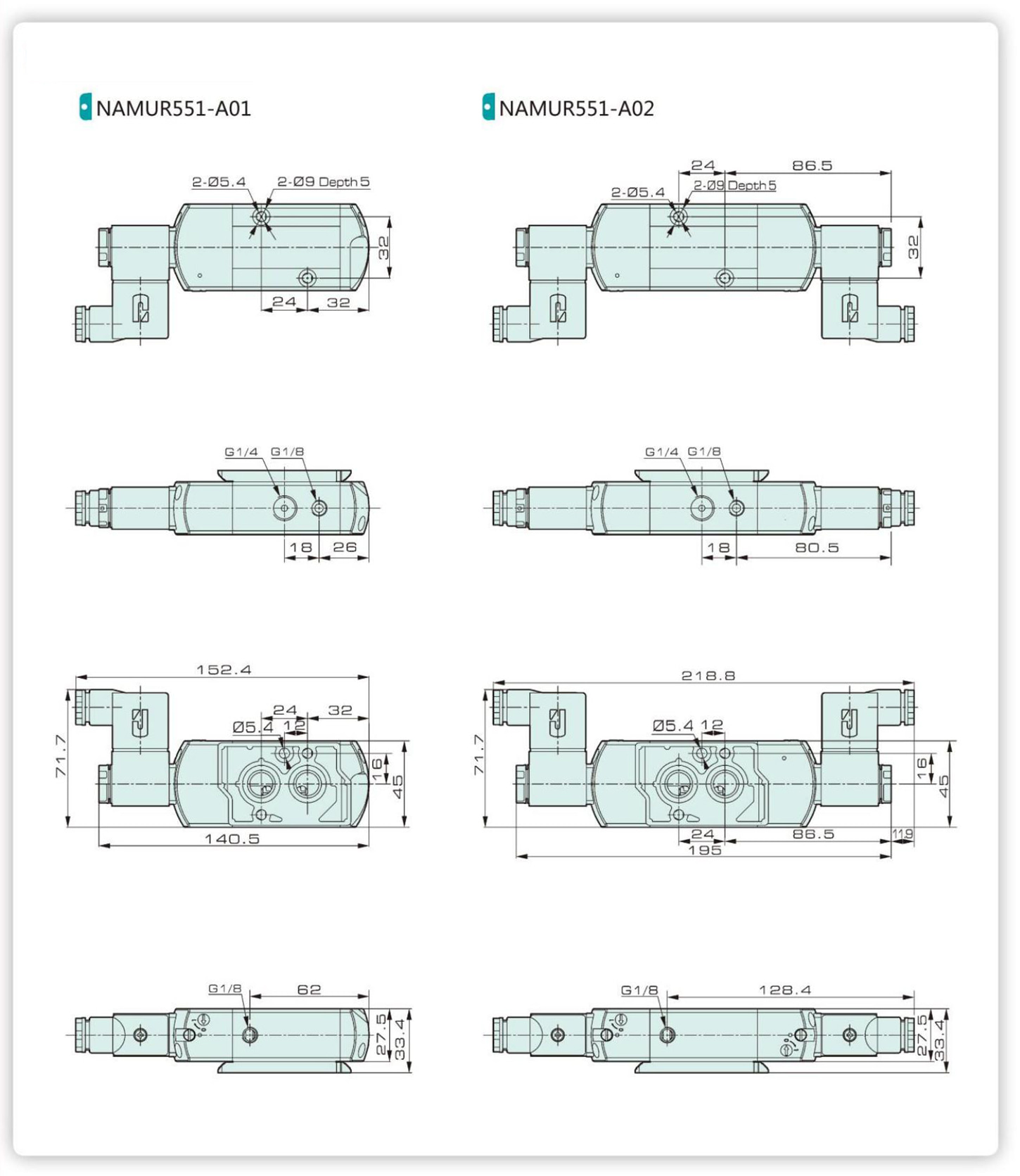

  • 제품 크기

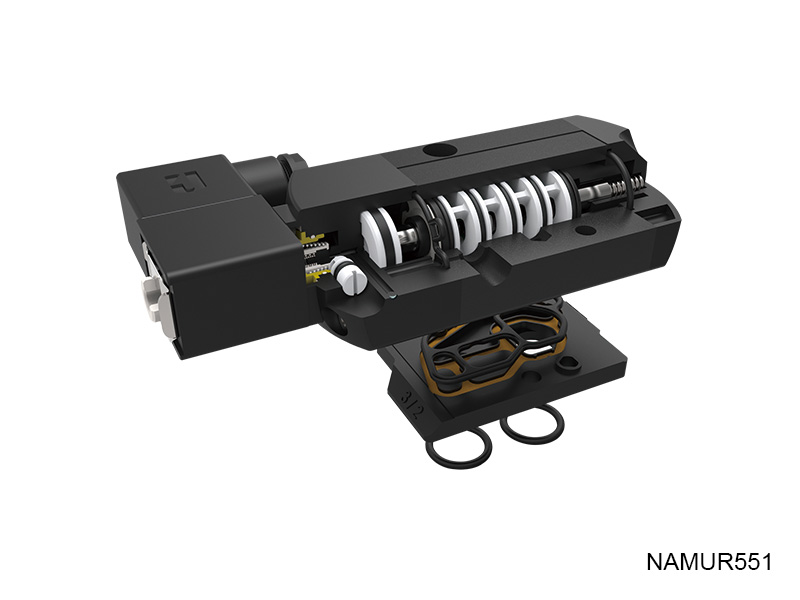

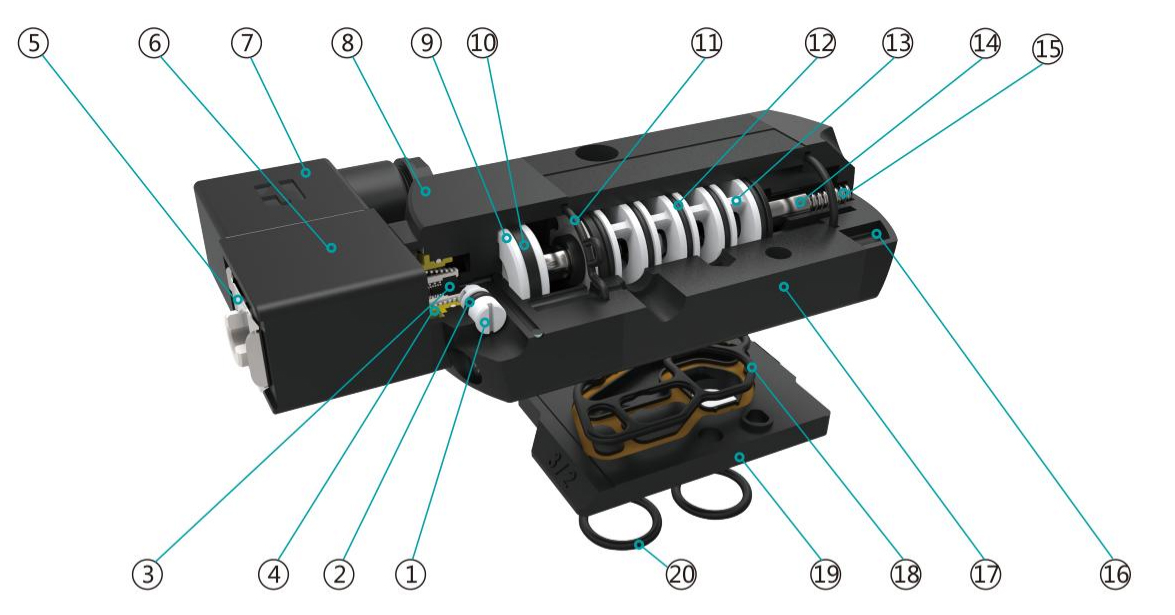

내부 구조

부분품

숫자 이름 숫자 이름
1 수동 레버 11 밀봉
2 O링 12 O링
3 밀봉 13 슬리브
4 스프링 14 스풀
5 클립 15 스프링
6 코일 16 엔드 캡
7 접속함 17 본체
8 파일럿 세트 18 밀봉
9 피스톤 19 코버팅 플레이트
10 피스톤 씰 20 o 링

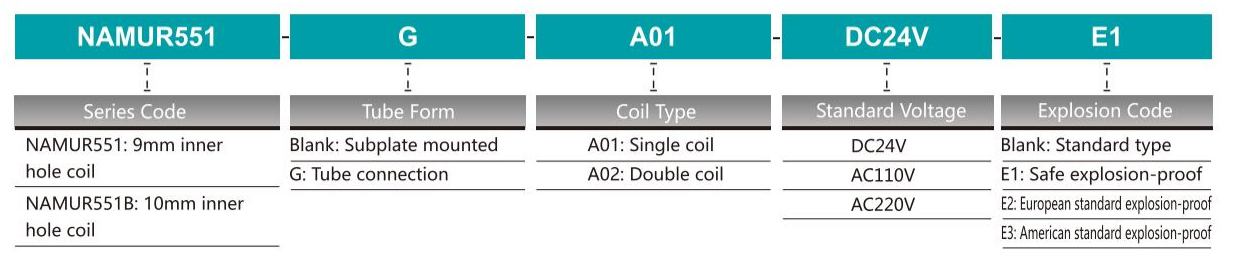

주문 코드

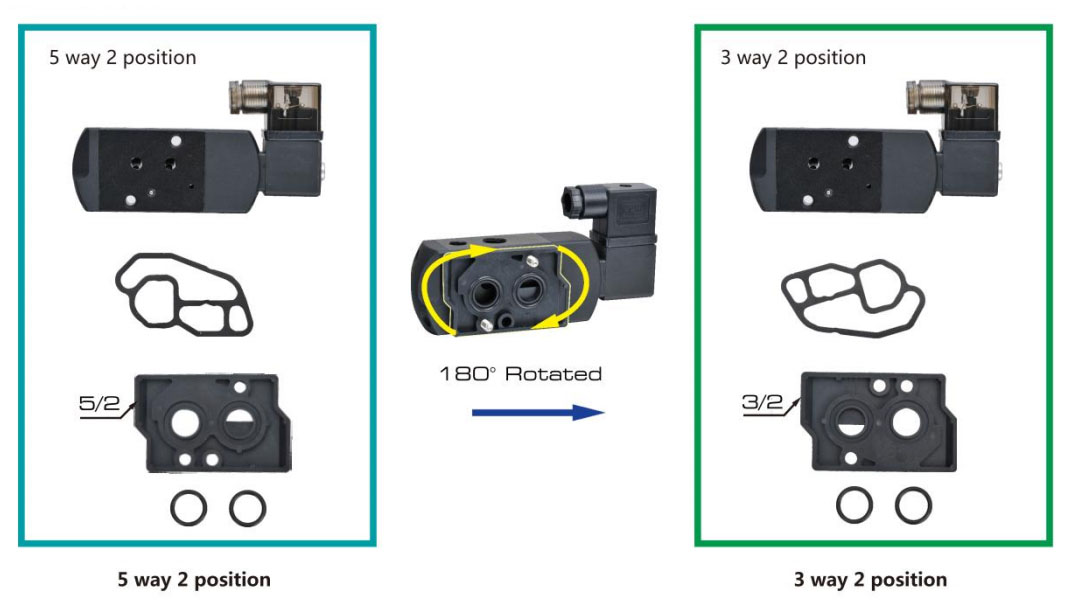

설치 지침

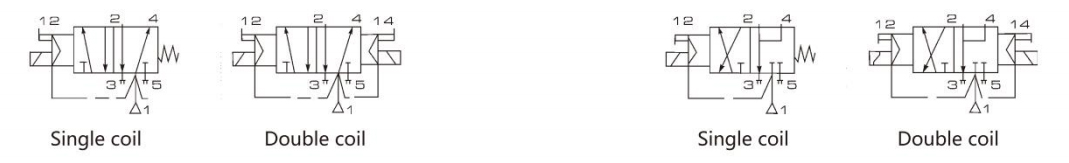

상징

사양

작동 압력 2-10bar
최대 압력 10bar
유량 700L/분
매개체 공기, 깨끗한 공기
주변 온도 -25 60 ~ 60 ℃
밀봉 NBR+PUR
포트 크기 출구 = G1/4 "출구 = G1/8"

특징

코일 파워 DC 3W; AC 4VA
표준 전압 DC24V; AC220V
전압 공차 ± 10%
단열 클래스 에프
단열 클래스 IP65
작업 100%
