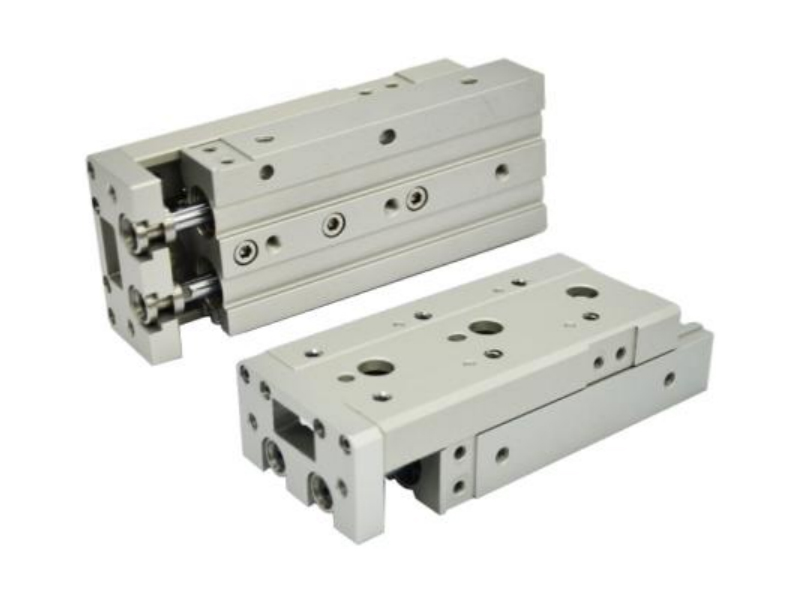

JXS 시리즈 에어 슬라이드 테이블 실린더 (크로스 롤러 타입)

특징:

1. 이중 실린더 설계, 이중 전력 출구, 얇은 볼륨.

2. 실린더와 작업의 조합은 전체 크기를 줄입니다.

3. 실린더와 작업 테이블 사이의 간격없이 크로스 롤러 설계, 마찰이 적은 마찰, 적절한 정밀 설치를 사용하십시오.

4. 방향에 대한 설치될 수 있습니다.

5. 내장 마그네틱 링, 센서를 설치할 수 있습니다.

6. 치기 사용할 수 있는 ersare를 조절하십시오(0 ~ 5mm), 조정 된 장력/철회 끝/양쪽 끝.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

사양

보어 크기 (mm)	6	8	12	16	20	25
	∅6x2는 ∅8에 금액입니다	∅8x2는 ∅11에 금액입니다	∅12x2 금액은 17입니다	∅16x2 금액은 ∅22입니다	∅20x2는 ∅28입니다	∅25x2 금액은 ∅35입니다
작동 매체	공기
작업	이중 연기
맥스. 작동 압력	0.7mpa
최소 작동 압력	0.15mpa
주변 및 유체 온도	-10 ~ 60 ℃ (응축 없음)
피스톤 속도	50 ~ 500mm/s
쿠싱	양쪽 끝에 고무 버퍼
윤활	터빈 오일 No.1 ISOVG32
배관 크기	M3 × 0.5	M5 × 0.8			1/8

실린더 이론 출구 시트 (더블 실린더 설계)

보어 크기 (mm)	작동 방향	피스톤 지역 (mm²)	작동 압력 (MP에이)
보어 크기 (mm)	작동 방향	피스톤 지역 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7
∅6 × 2	밖으로	57	11	17	23	29	34	40
∅6 × 2	안에	42	8	13	17	21	25	29
∅8 × 2	밖으로	101	20	30	40	51	61	71
∅8 × 2	안에	75	15	23	30	38	45	53
∅12 × 2	밖으로	226	45	68	90	113	136	158
∅12 × 2	안에	170	34	51	68	85	102	119
∅16 × 2	밖으로	402	80	121	161	201	241	281
∅16 × 2	안에	302	60	91	121	151	181	211
∅20 × 2	밖으로	628	126	188	251	314	377	440
∅20 × 2	안에	471	94	141	188	236	283	330
∅25 × 2	밖으로	982	196	295	393	491	589	687
∅25 × 2	안에	756	151	227	302	378	454	529

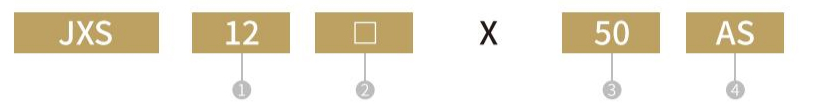

주문 코드

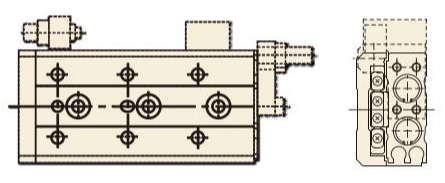

표준 유형 (NIL)

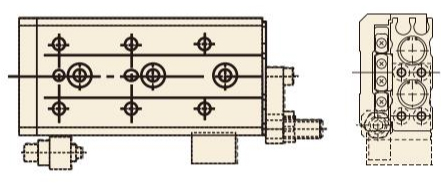

대칭 유형 (L과 함께)

① 보어 크기	model	stroke	조정 장치
	필수 표준 l- 대칭		무	무
			AS	확장 끝에서스토르크조정기
			AT	후퇴 끝에서 스트로크 조정기
			A	양쪽에 스트로크 조정기
			*BS	확장 끝에서의 유압 버퍼
			*BT	후퇴 끝에서의 유압 버퍼
			*B	양쪽의 유압 버퍼
			AB	확장 끝에서의스토르크조정기 및 후퇴 끝에서의 유압 버퍼
			BA	회복 끝에서의스토르크조정기 및 확장 종료시 유압 버퍼

센서 옵션

보어 크기	스트로크									함수 선택 사항	감지기
보어 크기	10	20	30	40	50	75	100	125	150	스트로크 조정기	직접 장착
∅6 × 2	●	●	●	●	●					●	JEL-07D
∅8 × 2	●	●	●	●	●	●				●
∅12 × 2	●	●	●	●	●	●	●			●
∅16 × 2	●	●	●	●	●	●	●	●		●
∅20 × 2	●	●	●	●	●	●	●	●	●	●
∅25 × 2	●	●	●	●	●	●	●	●	●	●

[참고] 센서 모델 특정 주문 코드는 P173을 참조하십시오.

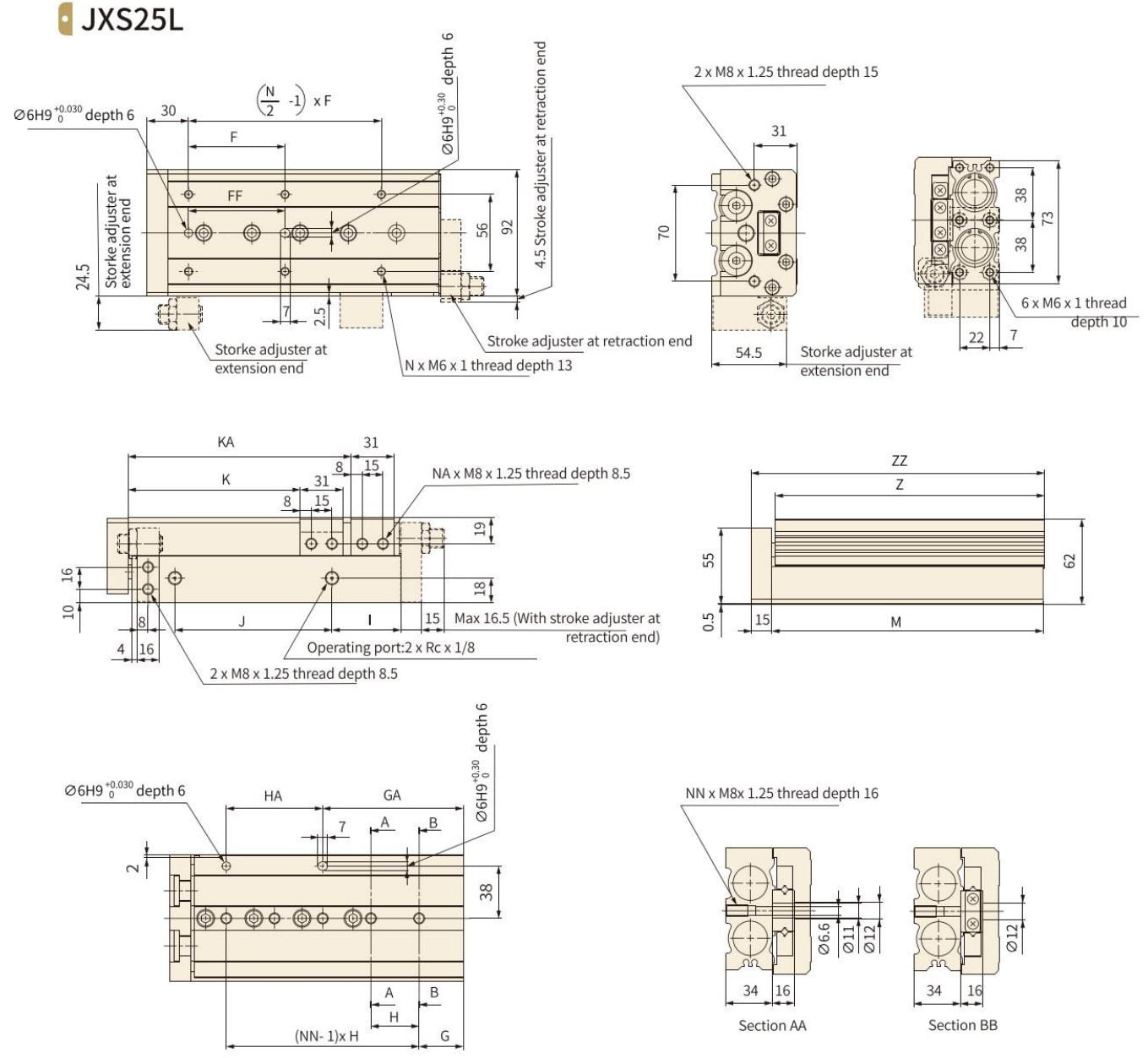

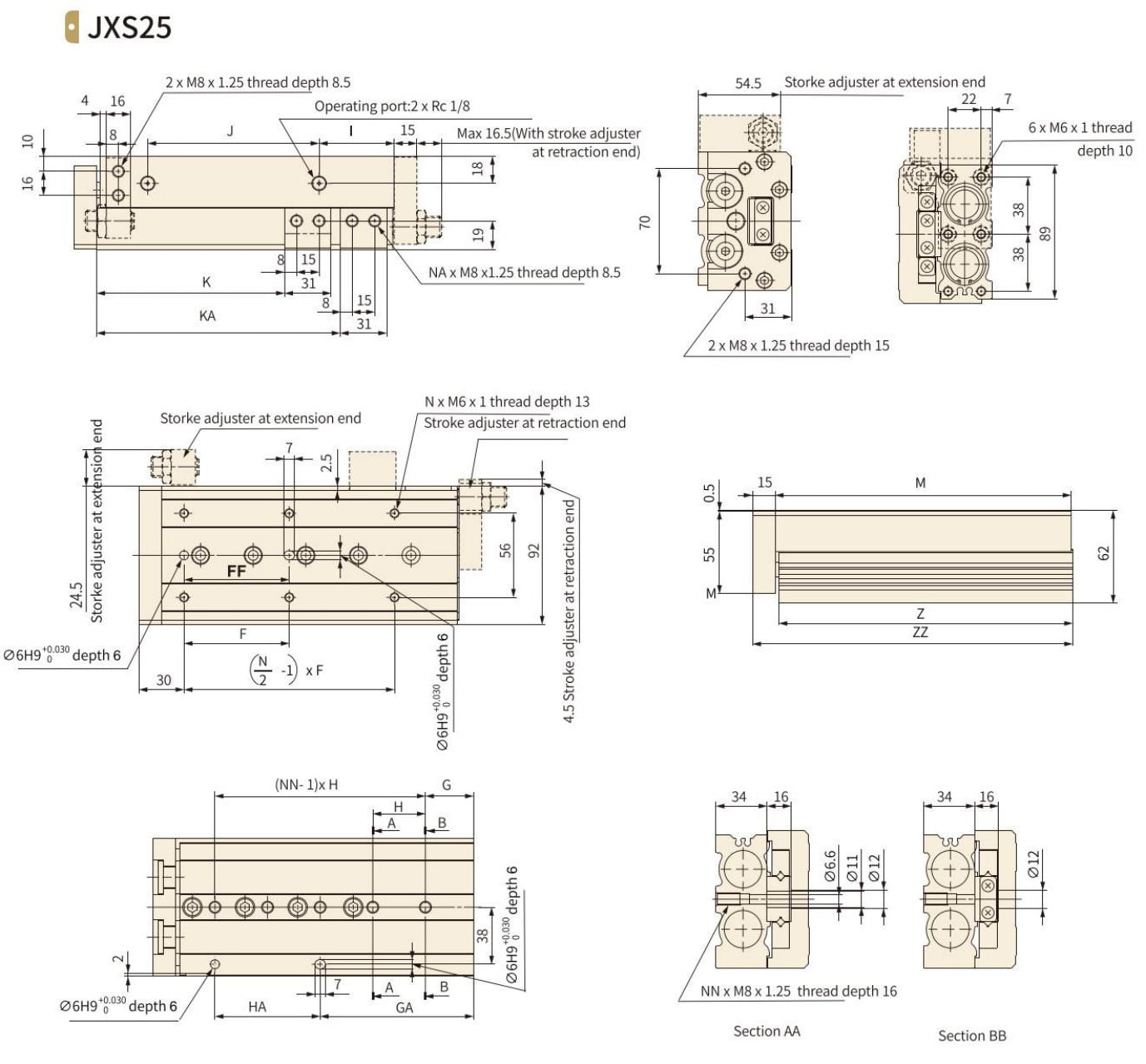

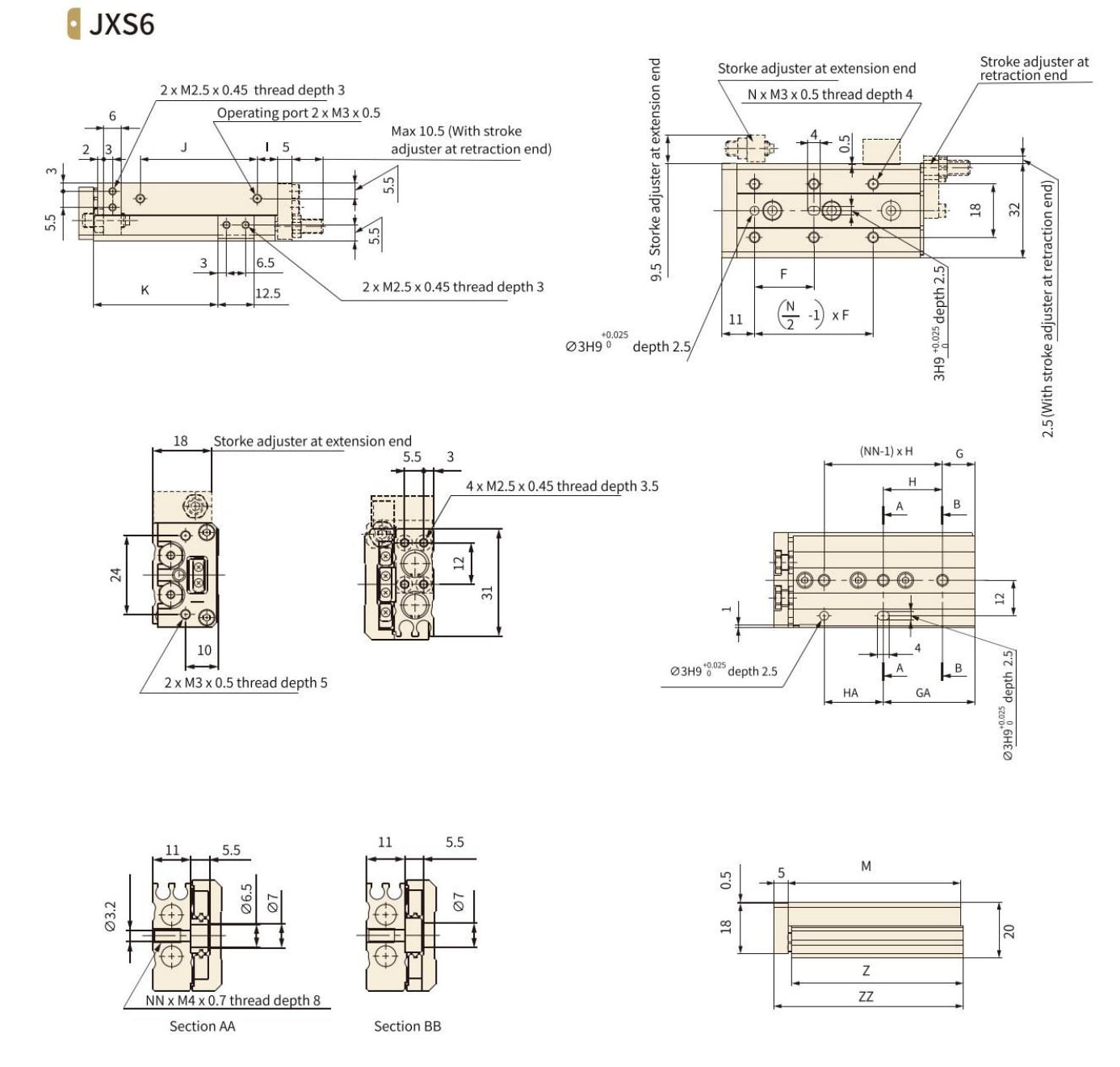

전체 치수

모델	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS8-10	25	4	9	28	2	17	20	13	20	23.5	-	2	49	48.5	56
JXS8-20	30	4	12	30	2	12	30	8.5	29.5	33.5	-	2	54	53.5	61
JXS8-30	40	4	13	20	3	33	20	9.5	439	43.5	-	2	65	64.5	72
JXS8-40	50	6	15	28	3	43	28	10.5	56	53.5	-	2	83	82.5	90
JXS8-50	38	6	20	23	4	43	46	24.5	60	63.5	82.5	4	101	100.5	108
JXS8-75	50	6	27	28	5	83	56	38.5	96	88.5	132.5	4	151	150.5	158

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS12-10	25	4	15	40	2	15	40	10	40	26.5	-	2	71	70	80
JXS12-20	35	4	15	40	2	15	40	10	40	36.5	-	2	71	70	80
JXS12-30	35	4	15	40	2	15	40	10	40	46.5	-	2	71	70	80
JXS12-40	50	6	17	25	3	42	25	10	52	56.5	-	2	83	82.5	92
JXS12-50	35	6	15	36	3	51	36	22	60	66.5	-	2	103	102	112
JXS12-75	55	6	25	36	4	61	72	43	85	91.5	125.5	4	149	148	158
JXS12-100	65	6	35	38	5	11l	76	52	130	116.5	179.5	4	203	202	212

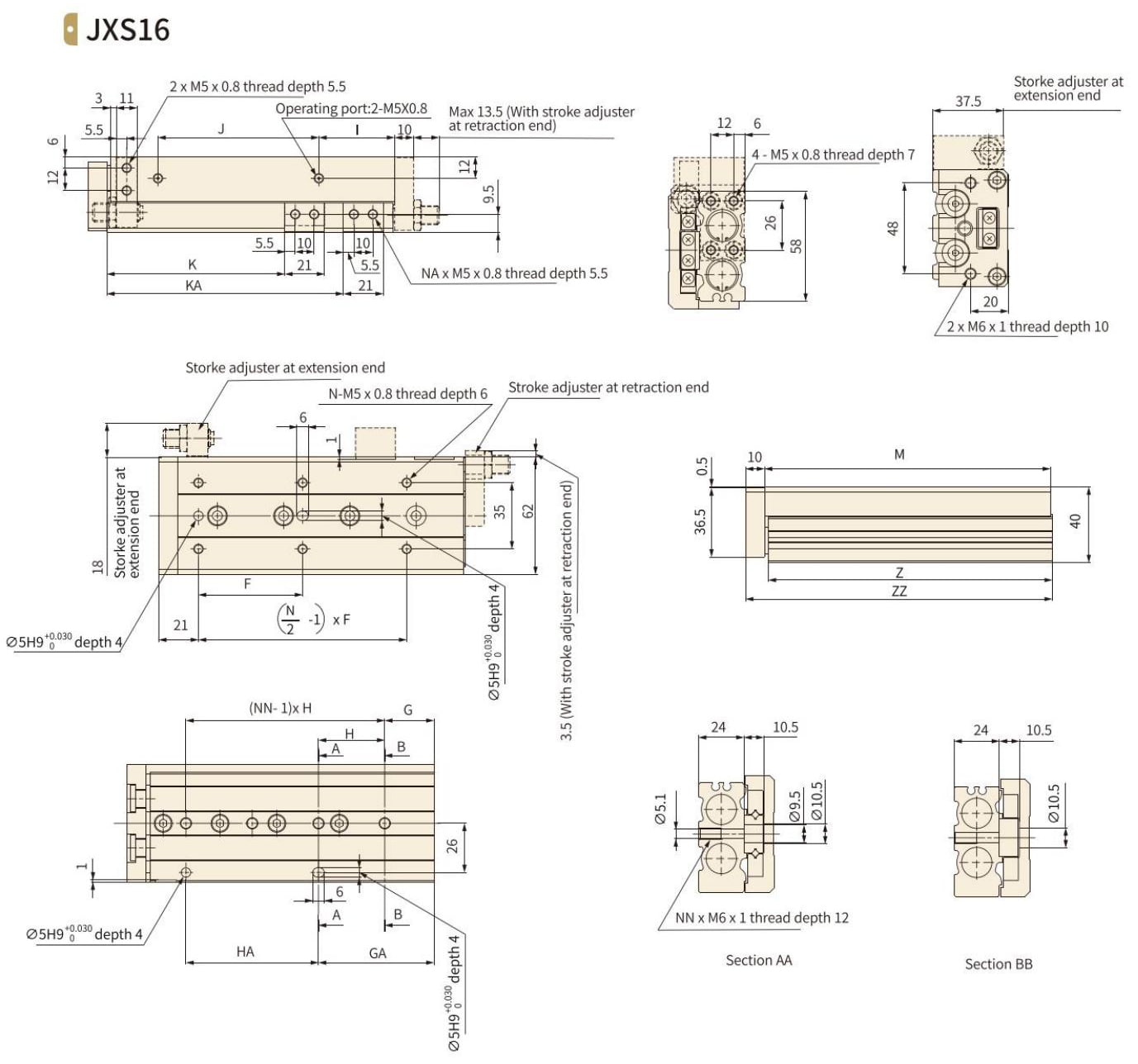

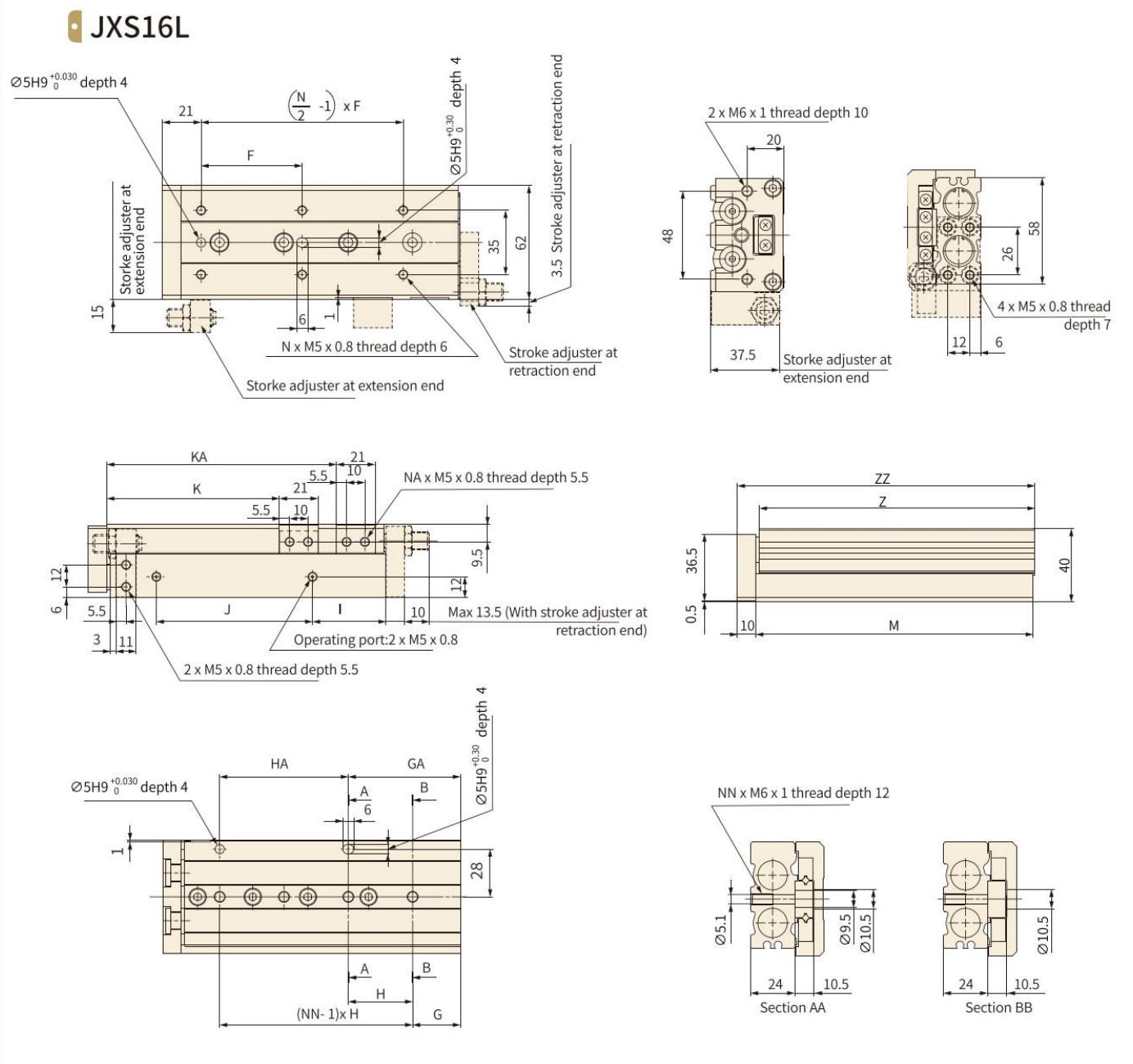

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS16-10	35	4	16	40	2	16	40	10	40	29	-	2	76	75	87
JXS16-20	35	4	16	40	2	16	40	10	40	39	-	2	76	75	87
JXS16-30	35	4	16	40	2	16	40	10	40	49	-	2	76	75	87
JXS16-40	40	4	16	50	3	16	50	10	50	59	-	2	86	75	97
JXS16-50	30	6	21	30	3	51	30	15	60	69	-	2	101	100	112
JXS16-75	55	6	26	35	4	61	70	40	85	94	125	4	151	150	162
JXS16-100	65	6	39	35	5	109	70	55	118	119	173	4	199	198	210
JXS16-125	70	8	19	35	7	159	70	68	155	144	223	4	249	248	260

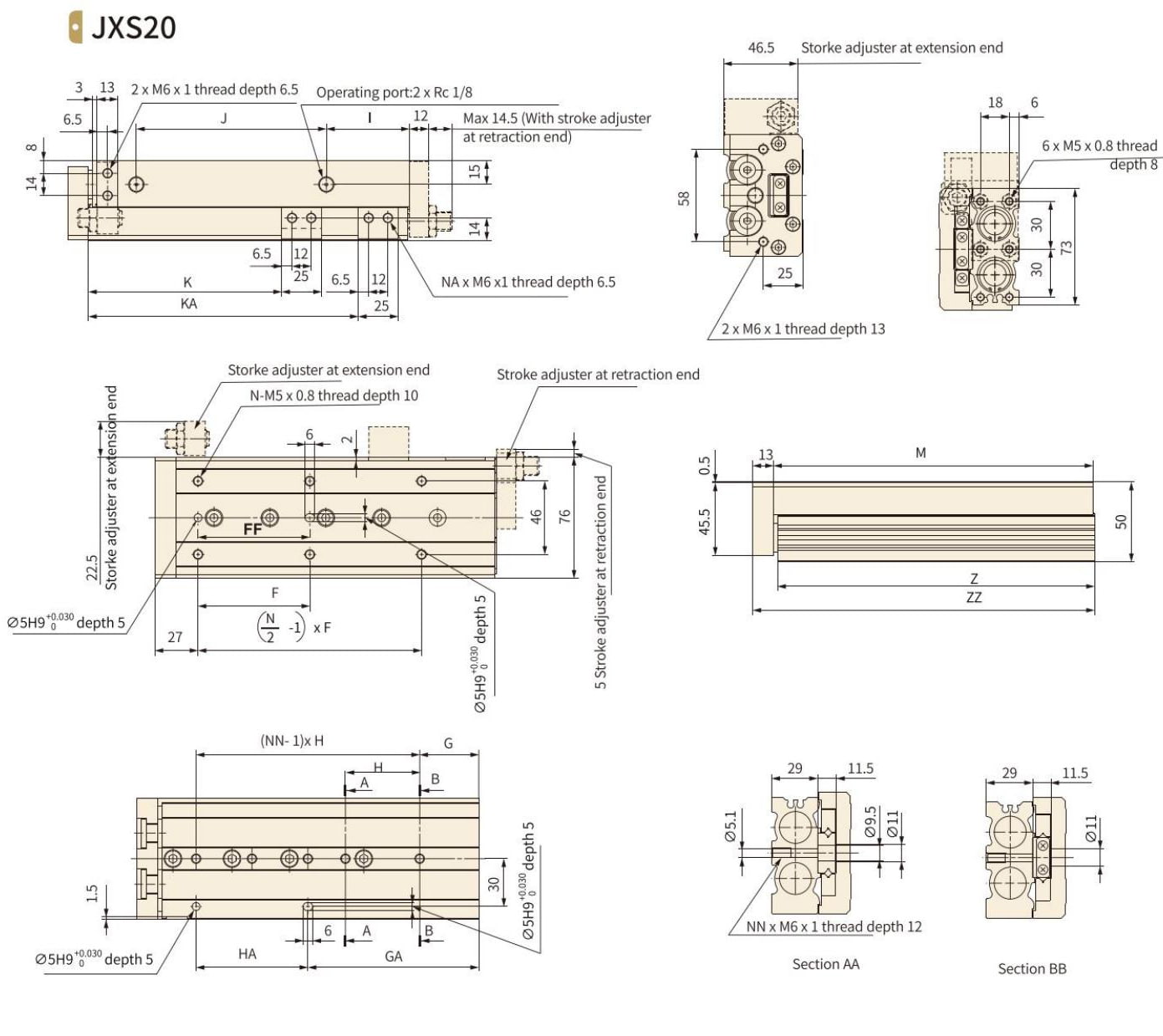

모델	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS20-10	50	40	4	15	45	2	25	35	10	44	31	-	2	83	81.5	97
JXS20-20	50	40	4	15	45	2	25	35	10	44	41	-	2	83	81.5	97
JXS20-30	50	40	4	15	45	2	25	35	10	44	51	-	2	83	81.5	97
JXS20-40	60	50	4	15	55	3	35	35	10	54	61	-	2	93	91.5	107
JXS20-50	35	35	6	45	35	3	50	35	10	69	71	-	2	108	106.5	122
JXS20-75	60	60	6	19	35	4	54	70	10	108	96	-	2	147	145.5	161
JXS20-100	70	70	6	37	35	5	107	70	58	113	121	169	4	200	198.5	214
JXS20-125	70	70	8	41	38	6	155	76	70	155	146	223	4	254	152.5	268
JXS20-150	80	80	8	19	44	7	195	88	87	190	171	275	4	306	304.5	320

모델	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS25-10	50	40	4	22	45	2	22	45	12	47	35	-	2	92	90.5	108
JXS25-20	50	40	4	22	45	2	22	45	12	47	45	-	2	92	90.5	108
JXS25-30	50	40	4	22	45	2	22	45	12	47	55	-	2	92	90.5	108
JXS25-40	60	50	4	22	55	3	22	55	12	57	65	-	2	102	100.5	118
JXS25-50	35	35	6	20	35	3	55	35	12	70	75	-	2	115	113.5	131
JXS25-75	60	60	6	26	35	4	61	70	33	90	100	-	2	156	154.5	172
JXS25-100	70	70	6	32	35	5	102	70	50	114	125	162	4	197	195.5	213
JXS25-125	70	70	8	40	38	6	154	70	67	155	150	218	4	255	253.5	271
JXS25-150	80	80	8	30	40	7	190	80	82	180	175	258	4	295	293.5	311

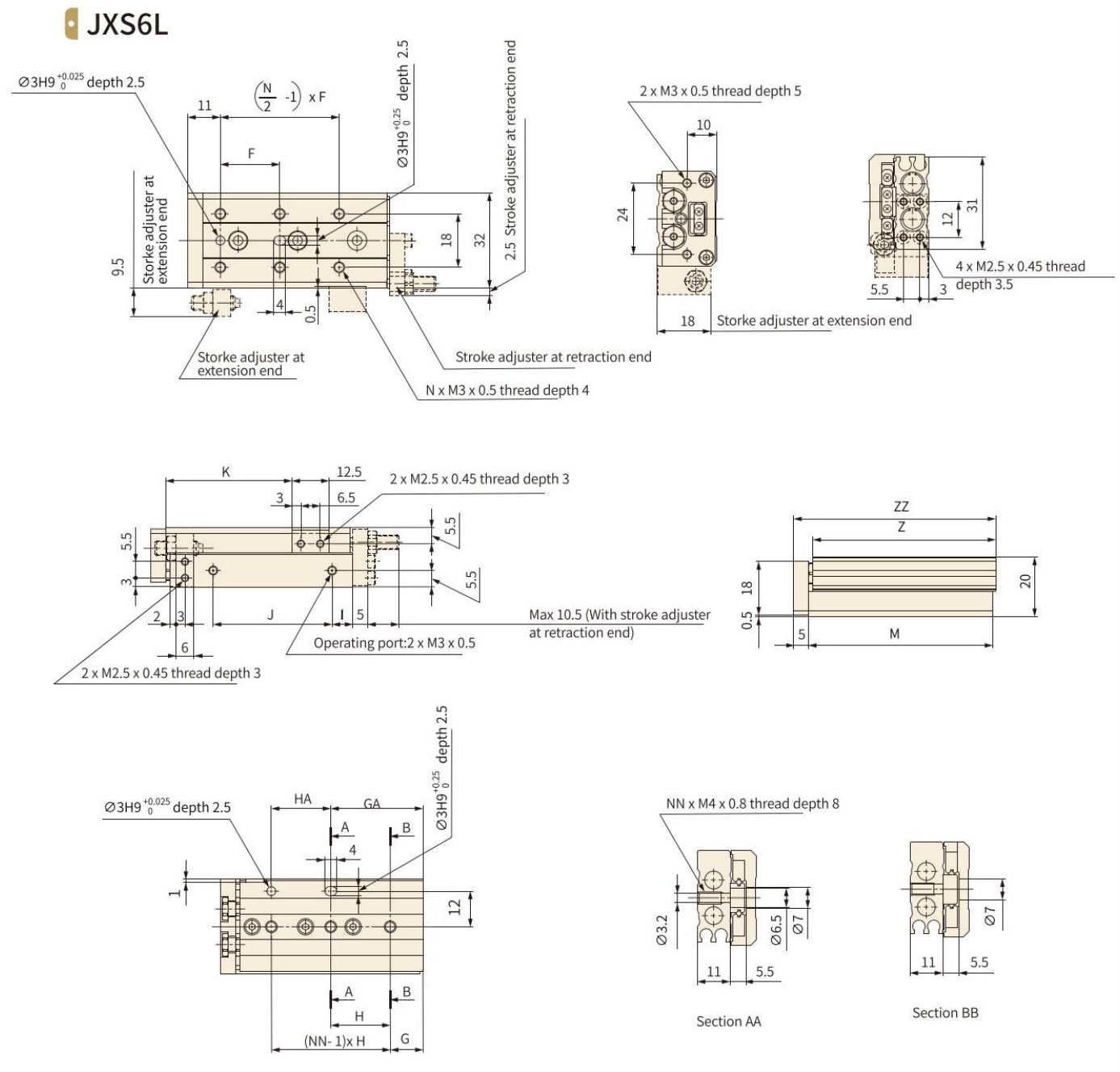

모델	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

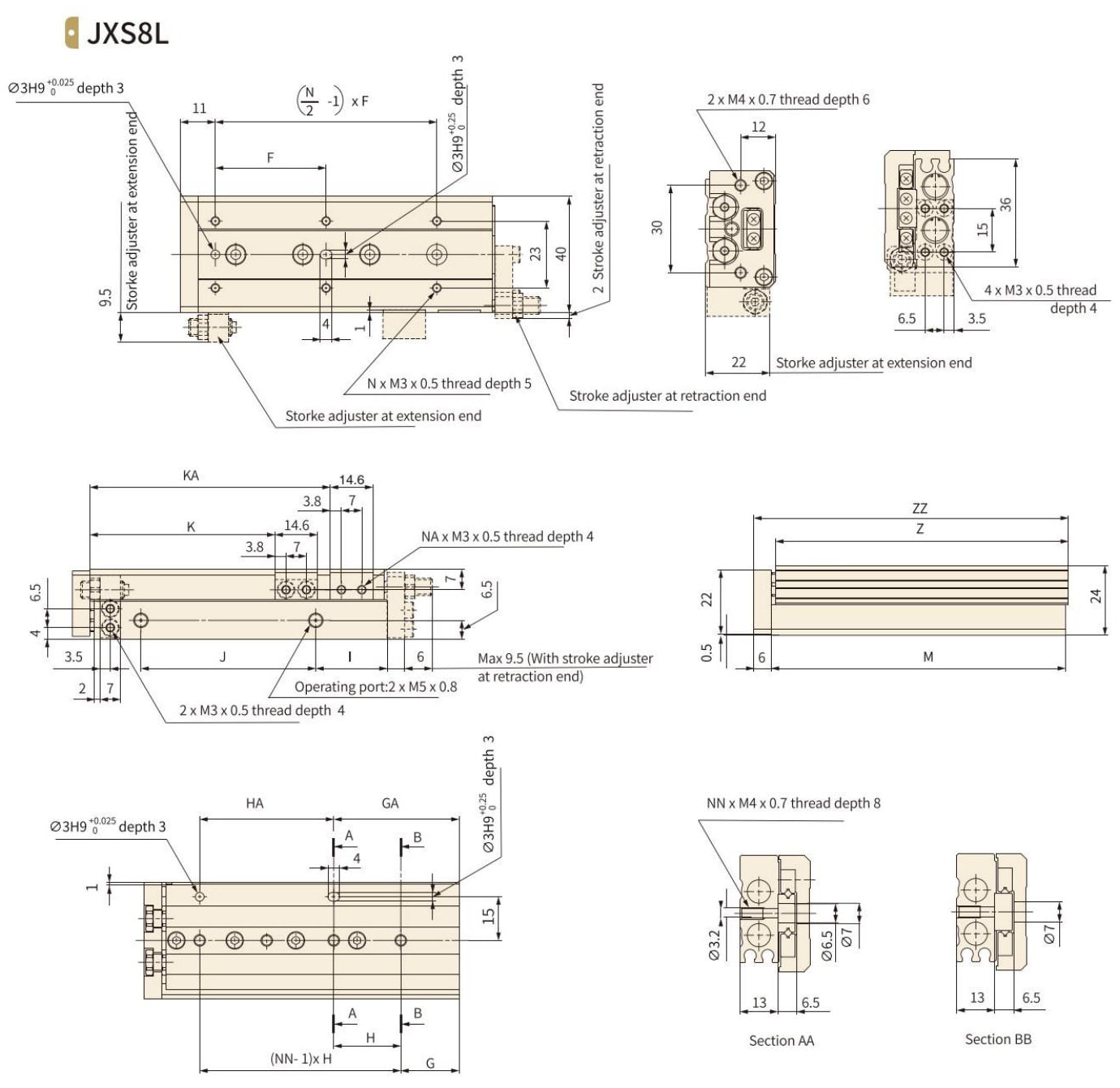

모델	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

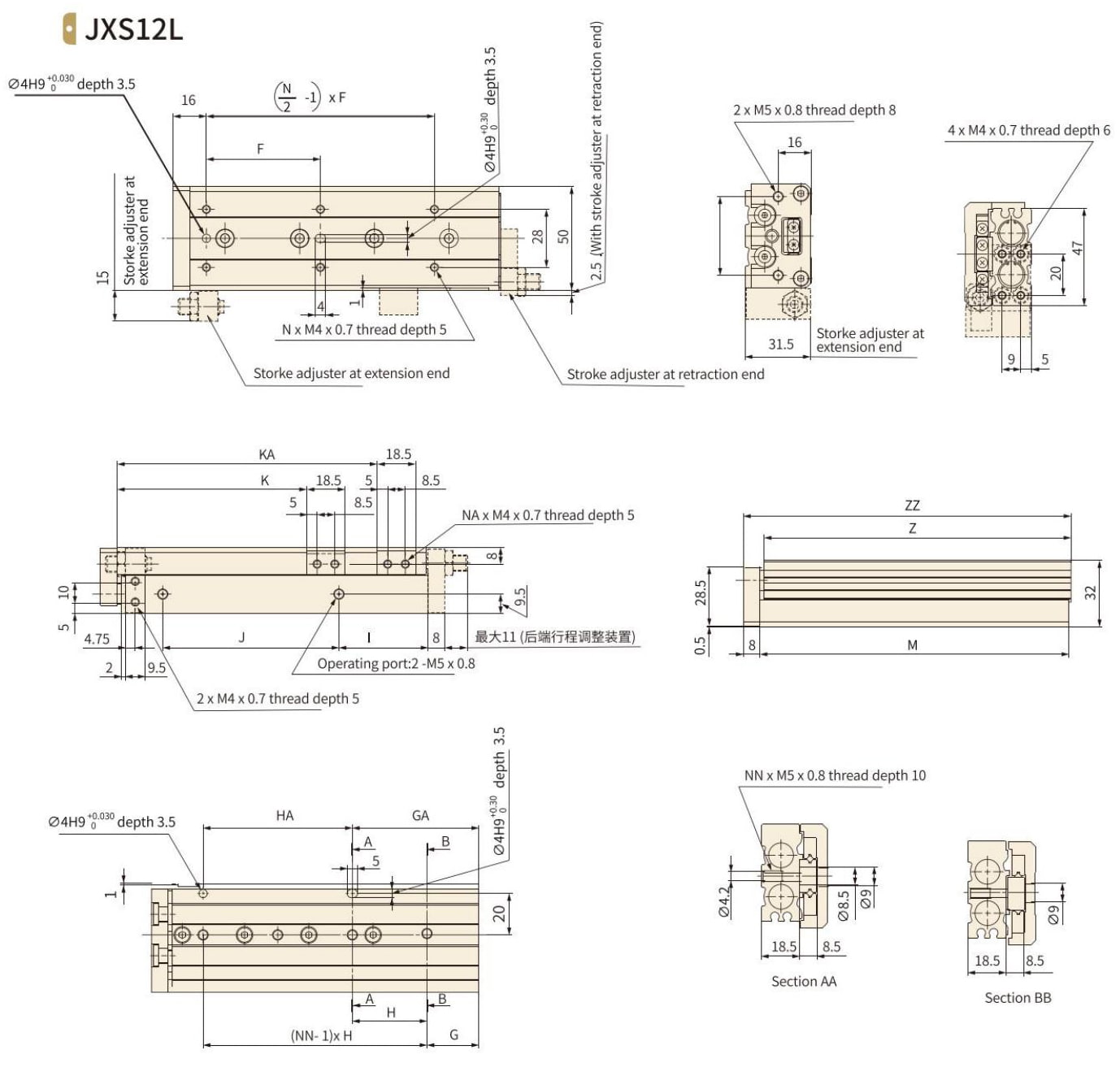

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS12-10	25	4	15	40	2	15	40	10	40	26.5	-	2	71	70	80
JXS12-20	35	4	15	40	2	15	40	10	40	36.5	-	2	71	70	80
JXS12-30	35	4	15	40	2	15	40	10	40	46.5	-	2	71	70	80
JXS12-40	50	6	17	25	3	42	25	10	52	56.5	-	2	83	82.5	92
JXS12-50	35	6	15	36	3	51	36	22	60	66.5	-	2	103	102	112
JXS12-75	55	6	25	36	4	61	72	43	85	91.5	125.5	4	149	148	158
JXS12-100	65	6	35	38	5	111	76	52	130	116.5	179.5	4	203	202	212

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS16-10	35	4	16	40	2	16	40	10	40	29	-	2	76	75	87
JXS16-20	35	4	16	40	2	16	40	10	40	39	-	2	76	75	87
JXS16-30	35	4	16	40	2	16	40	10	40	49	-	2	76	75	87
JXS16-40	40	4	16	50	3	16	50	10	50	59	-	2	86	75	97
JXS16-50	30	6	21	30	3	51	30	15	60	69	-	2	101	100	112
JXS16-75	55	6	26	35	4	61	70	40	85	94	125	4	151	150	162
JXS16-100	65	6	39	35	5	109	70	55	118	119	173	4	199	198	210
JXS16-125	70	8	19	35	7	159	70	68	155	144	223	4	249	248	260

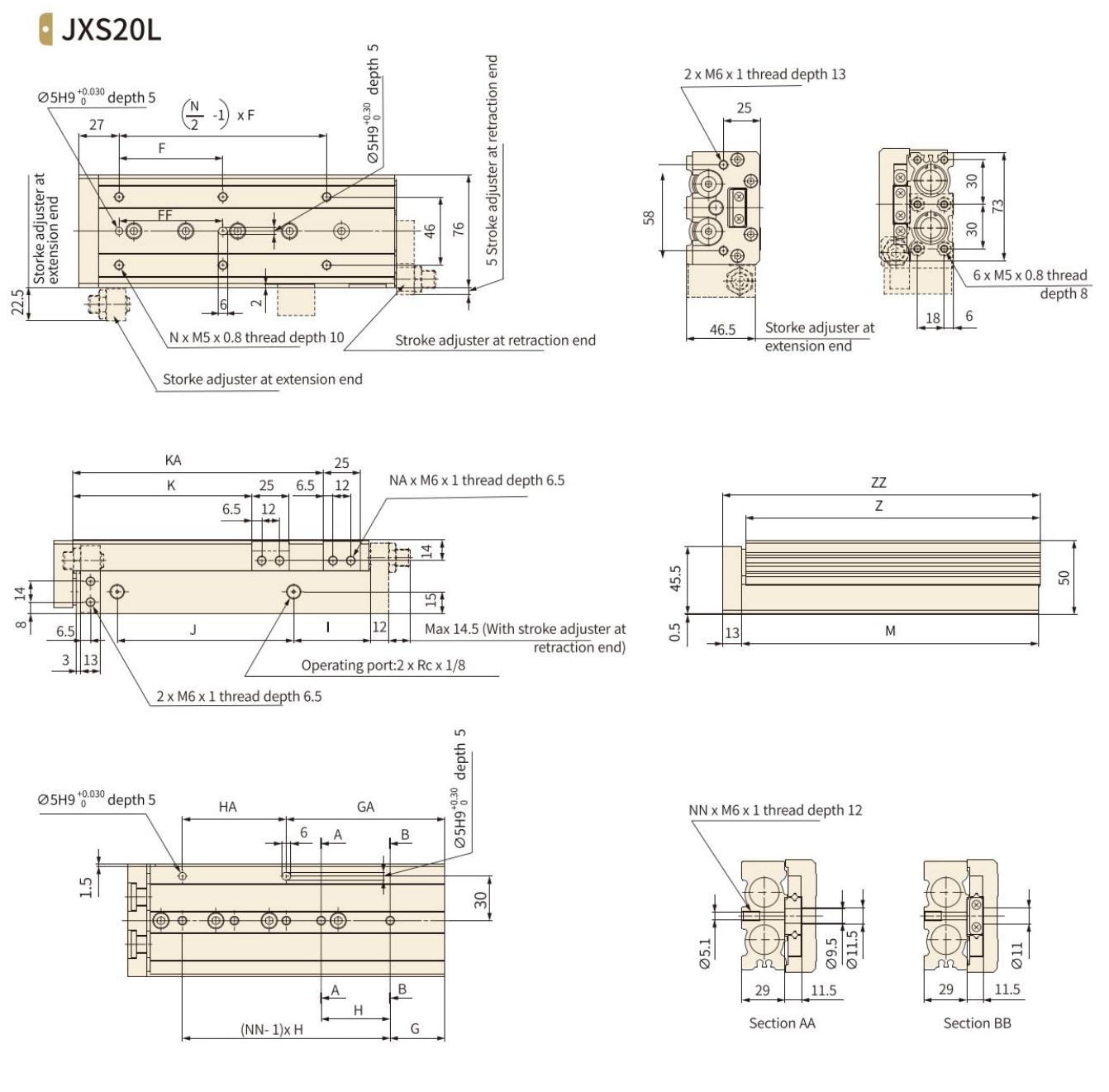

모델	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS20-10	50	40	4	15	45	2	25	35	10	44	31	-	2	83	81.5	97
JXS20-20	50	40	4	15	45	2	25	35	10	44	41	-	2	83	81.5	97
JXS20-30	50	40	4	15	45	2	25	35	10	44	51	-	2	83	81.5	97
JXS20-40	60	50	4	15	55	3	35	35	10	54	61	-	2	93	91.5	107
JXS20-50	35	35	6	45	35	3	50	35	10	69	71	-	2	108	106.5	122
JXS20-75	60	60	6	19	35	4	54	70	10	108	96	-	2	147	145.5	161
JXS20-100	70	70	6	37	35	5	107	70	58	113	121	169	4	200	198.5	214
JXS20-125	70	70	8	41	38	6	155	76	70	155	146	223	4	254	152.5	268
JXS20-150	80	80	8	19	44	7	195	88	87	190	171	275	4	306	304.5	320

모델	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS25-10	50	40	4	22	45	2	22	45	12	47	35	-	2	92	90.5	108
JXS25-20	50	40	4	22	45	2	22	45	12	47	45	-	2	92	90.5	108
JXS25-30	50	40	4	22	45	2	22	45	12	47	55	-	2	92	90.5	108
JXS25-40	60	50	4	22	55	3	22	55	12	57	65	-	2	102	100.5	118
JXS25-50	35	35	6	20	35	3	55	35	12	70	75	-	2	115	113.5	131
JXS25-75	60	60	6	26	35	4	61	70	33	90	100	-	2	156	154.5	172
JXS25-100	70	70	6	32	35	5	102	70	50	114	125	162	4	197	195.5	213
JXS25-125	70	70	8	40	38	6	154	70	67	155	150	218	4	255	253.5	271
JXS25-150	80	80	8	30	40	7	190	80	82	180	175	258	4	295	293.5	311
