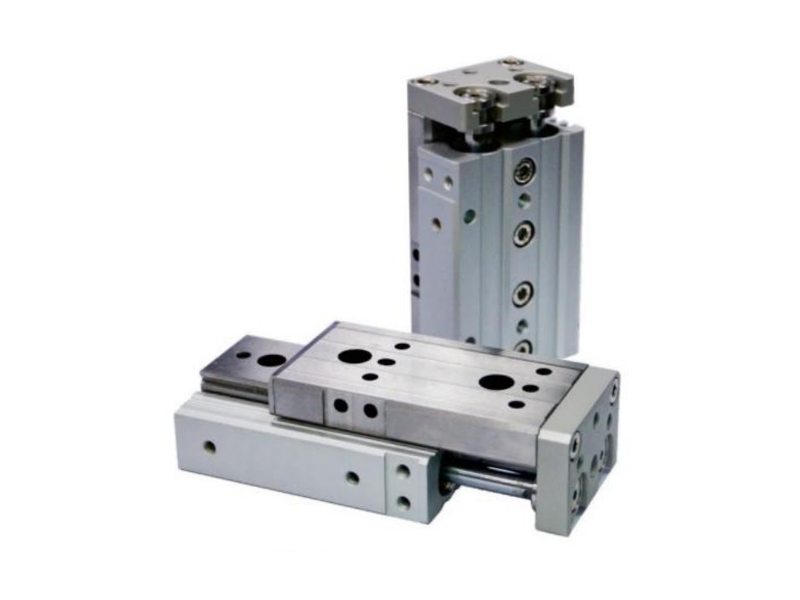

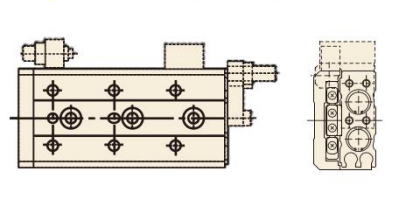

JXQ 시리즈 슬라이드 테이블 실린더 (선형 가이드)

특징:

1. 작은 크기, 강하고 높은 정밀도.

2. 소형 실린더 및 선형 가이드의 조합.

3. 이중 실린더 설계, 이중 전력 출구.

4. 조정 가능한 스트로크 (조정 스트로크 장치 포함).

5. 마운트 가능 센서.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

사양

보어 크기 (mm)	6	8	12	16		20	25
	∅6x2는 ∅8에 금액입니다	∅8x2는 ∅11에 금액입니다	∅16x2 금액은 17입니다	∅16x2 금액은 ∅22입니다		∅20x2는 ∅28입니다	∅25x2 금액은 ∅35입니다
작동 매체	공기
행동	이중 연기
최대 수술 압력	0.7mpa
최소 작동 압력	0.15mpa
주변 및 FUD 온도	10 ~ 60 와 함께(응축 없음)
피스톤 속도	50 ~ 500mm/s
쿠싱	고무 버퍼 (표준)
스트로크 내성	+1 0
윤활	필요하지 않은 경우 터빈 오일 No.1isovg32를 사용하십시오
센서 모델	JEL-07
배관 크기	M5 × 0.8				1/8

실린더 이론 출구 시트 (더블 실린더 설계)

보어 크기 (mm)	행동 방향	압축 영역 (mm²)	작동 압력 (MP에이)
보어 크기 (mm)	행동 방향	압축 영역 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7
∅6 × 2	밖으로	57	11	17	23	29	34	40
∅6 × 2	안에	42	8	13	17	21	25	29
∅8 × 2	밖으로	101	20	30	40	51	61	71
∅8 × 2	안에	75	15	23	30	38	45	53
∅12 × 2	밖으로	226	45	68	90	113	136	158
∅12 × 2	안에	170	34	51	68	85	102	119
∅16 × 2	밖으로	402	80	121	161	201	241	281
∅16 × 2	안에	302	60	91	121	151	181	211
∅20 × 2	밖으로	628	126	188	251	314	377	440
∅20 × 2	안에	471	94	141	188	236	283	330
∅25 × 2	밖으로	982	196	295	393	491	589	687
∅25 × 2	안에	756	151	227	302	378	454

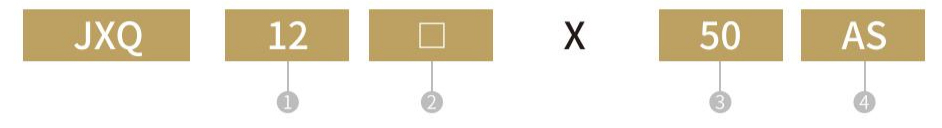

주문 코드

표준 유형 (NIL)

대칭 유형 (L과 함께)

① 보어 크기	model	stroke	조정 장치
	필수 표준 l- 대칭		무	무
			AS	확장 끝에서 스토르크 조정기
			AT	후퇴 끝에서 스트로크 조정기
			A	양쪽에 스트로크 조정기
			*BS	확장 끝에서의 유압 버퍼
			*BT	후퇴 끝에서의 유압 버퍼
			*B	양쪽의 유압 버퍼
			AB	확장 끝에서의 스토르크조정기 및 후퇴 끝에서의 유압 버퍼
			BA	회복 끝에서의 스토르크조정기 및 확장 종료시 유압 버퍼

스트로크/센서 옵션

보어 크기 (mm)	표준 스트로크	감지기
6	10,20,30,40,50	JEL-07D
8	10,20,30,40,50,75
12	10,20,30,40,50,75,100
16	10,20,30,40,50,75,100,125
20,25	10,20,30,40,50,75,100,125,150

[참고] 센서 모델특정 주문 코드는 P173을 참조하십시오.

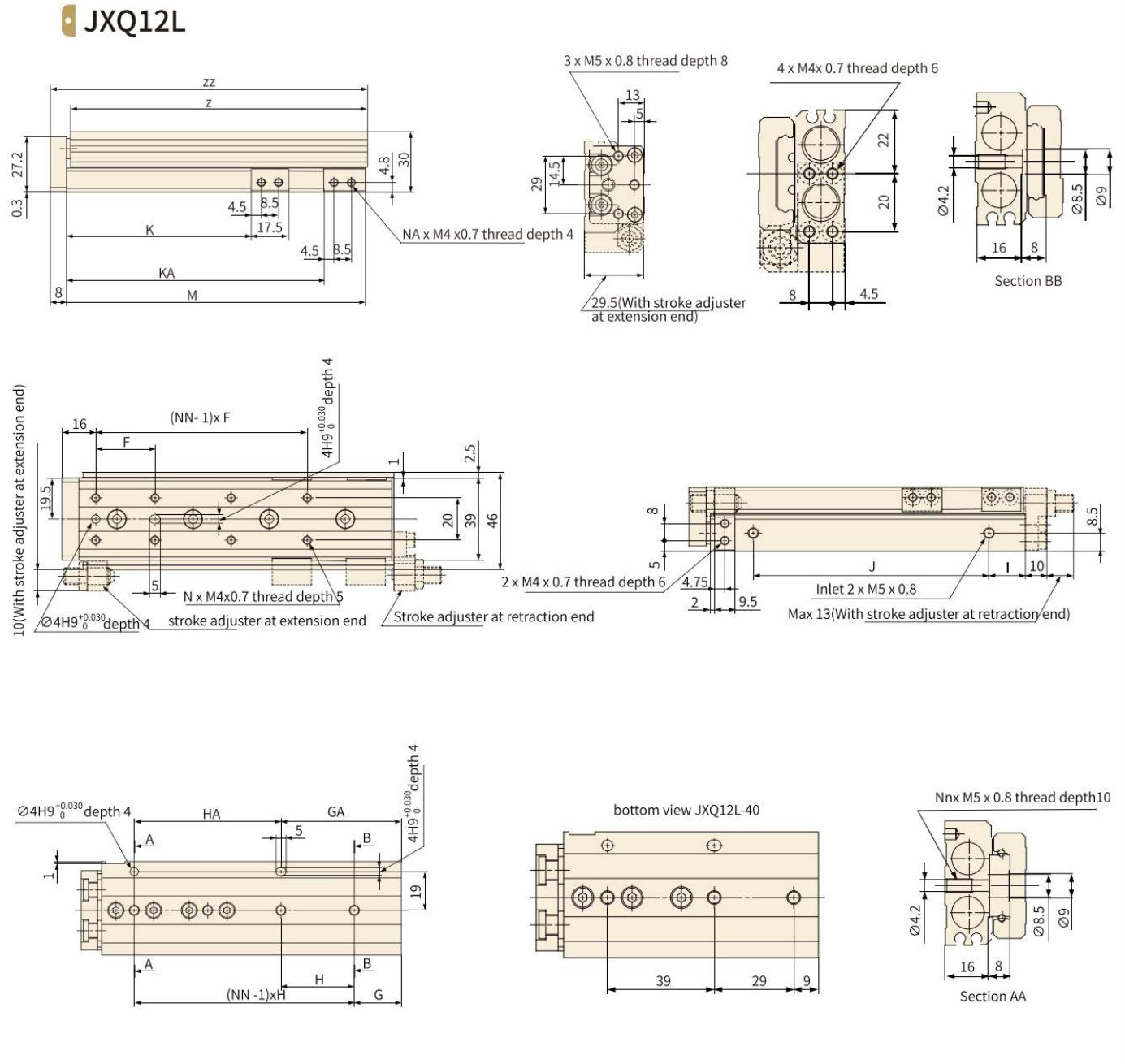

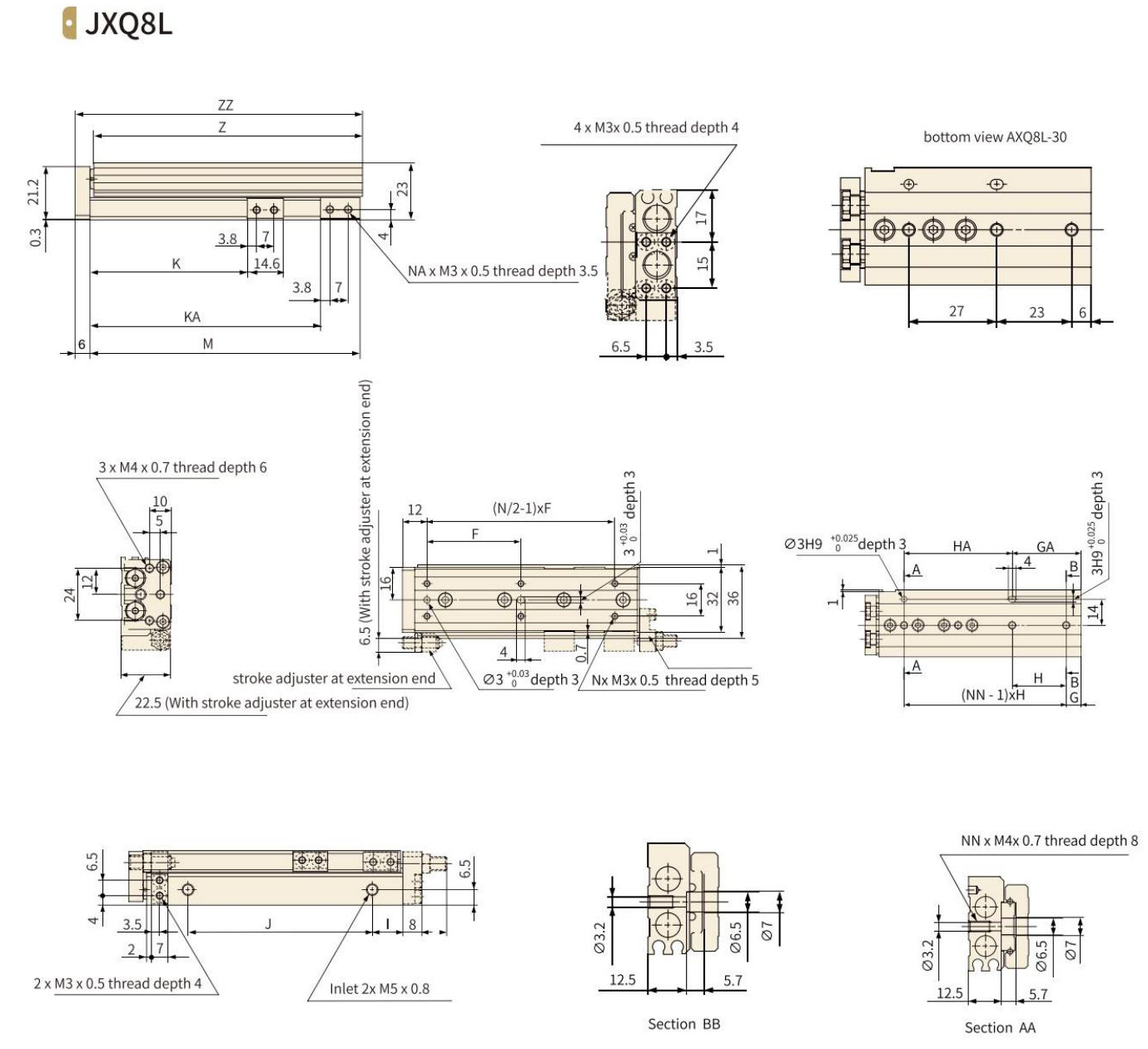

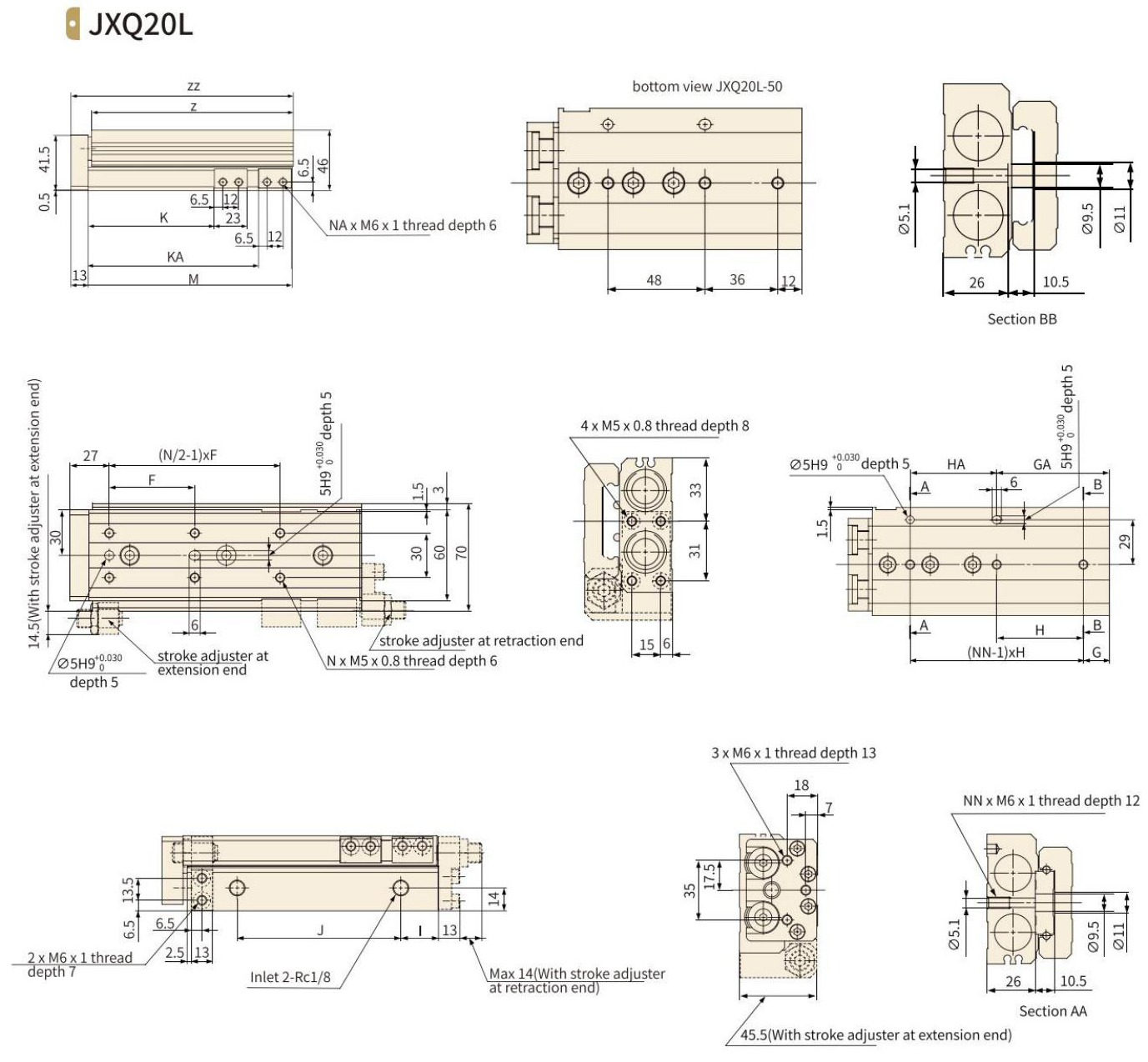

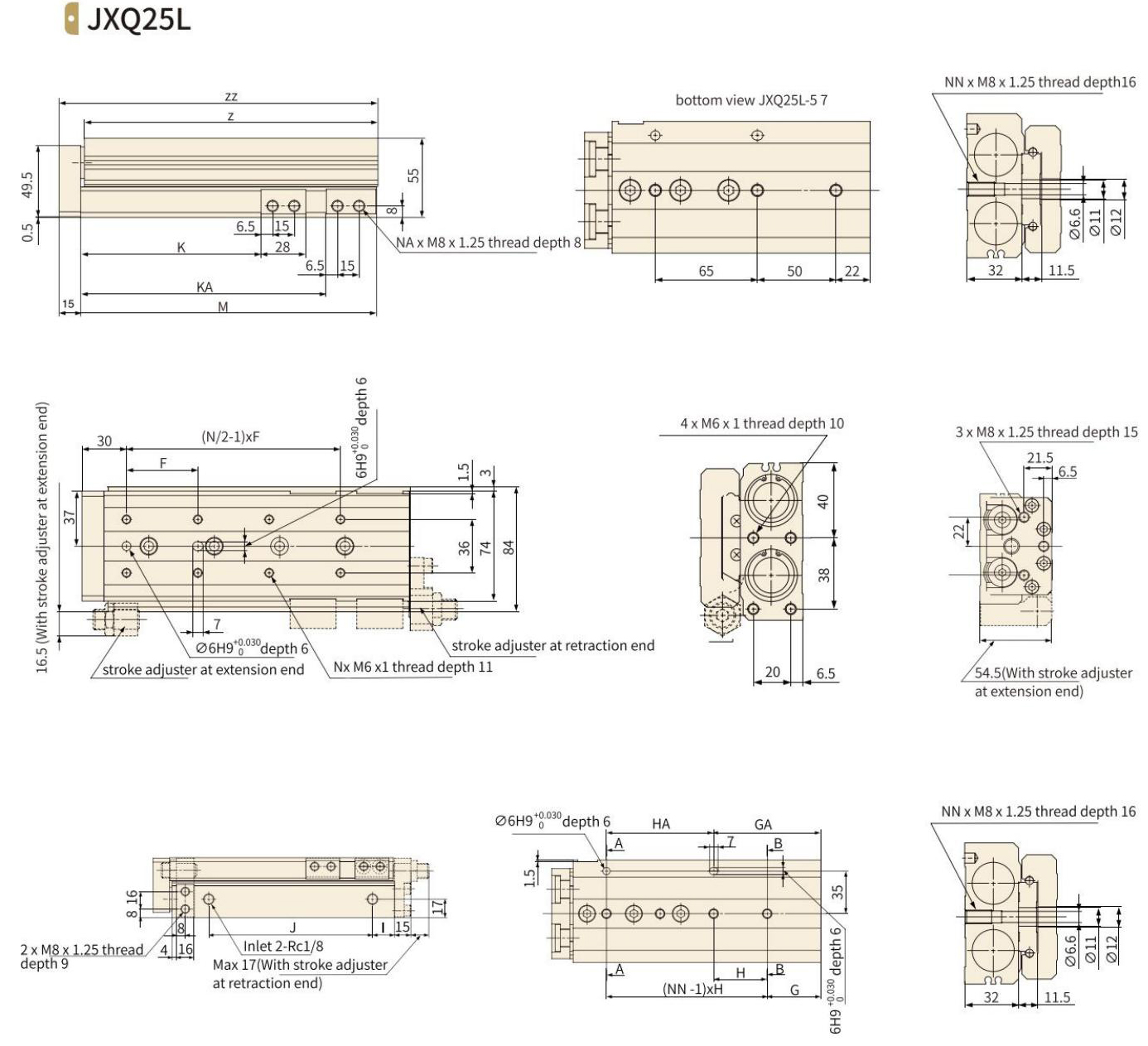

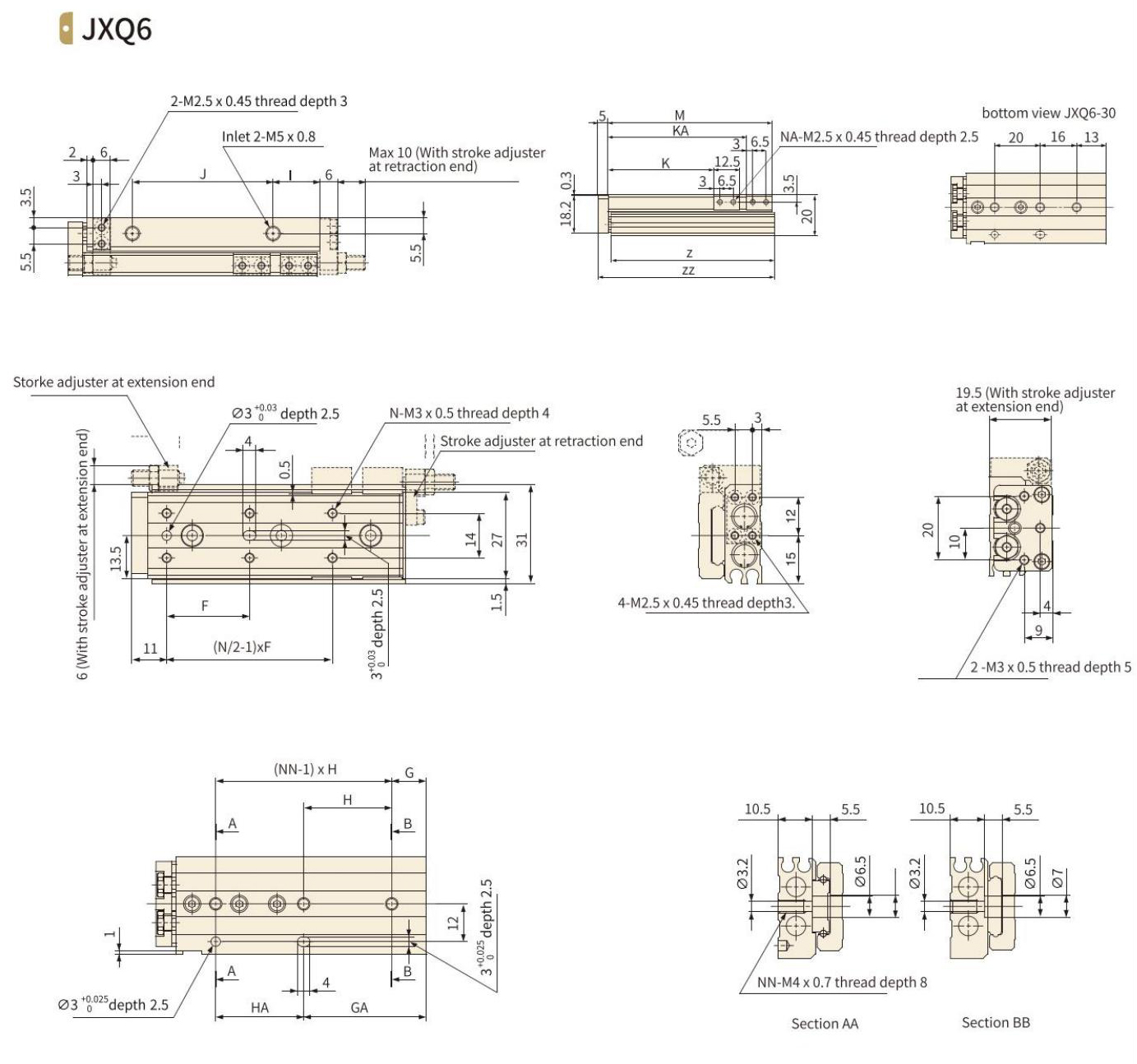

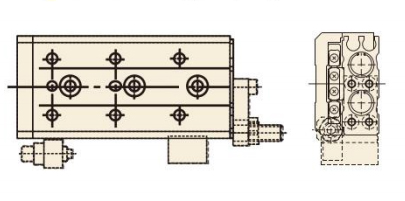

전체 치수

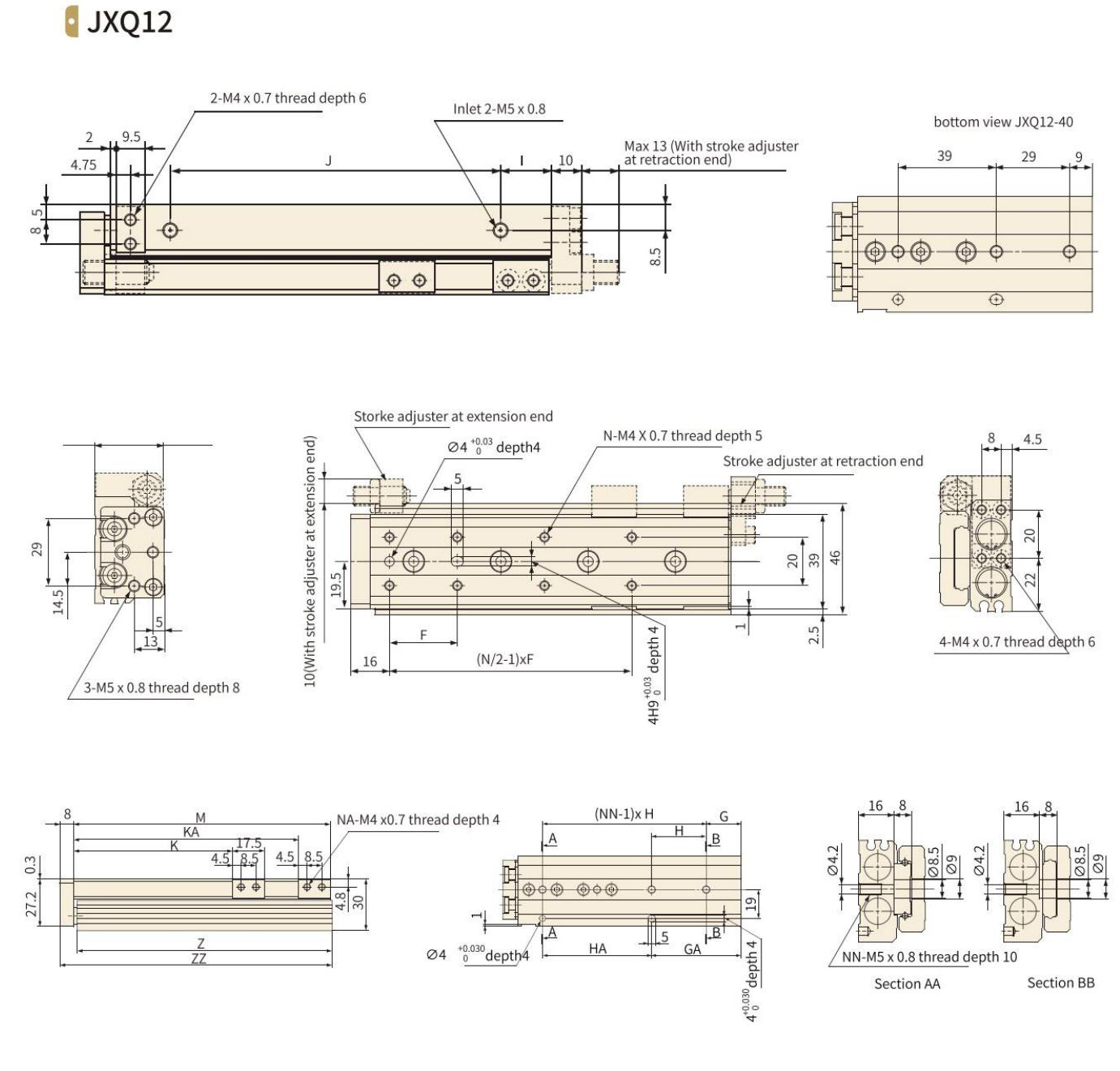

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ6-10	22	4	6	23	2	13	16	9	17	21.5	-	4	42	41.5	48
JXQ6-20	25	4	13	26	2	13	26	9	27	31.5	-	4	52	51.5	58
JXQ6-30	21	6	-	-	3	29	20	9	37	41.5	-	4	62	61.5	68
JXQ6-40	26	6	11	28	3	39	28	16	48	51.5	67.5	8	80	79.5	86
JXQ6-50	27	6	21	28	3	49	28	9	65	61.5	77.5	8	90	89.5	96

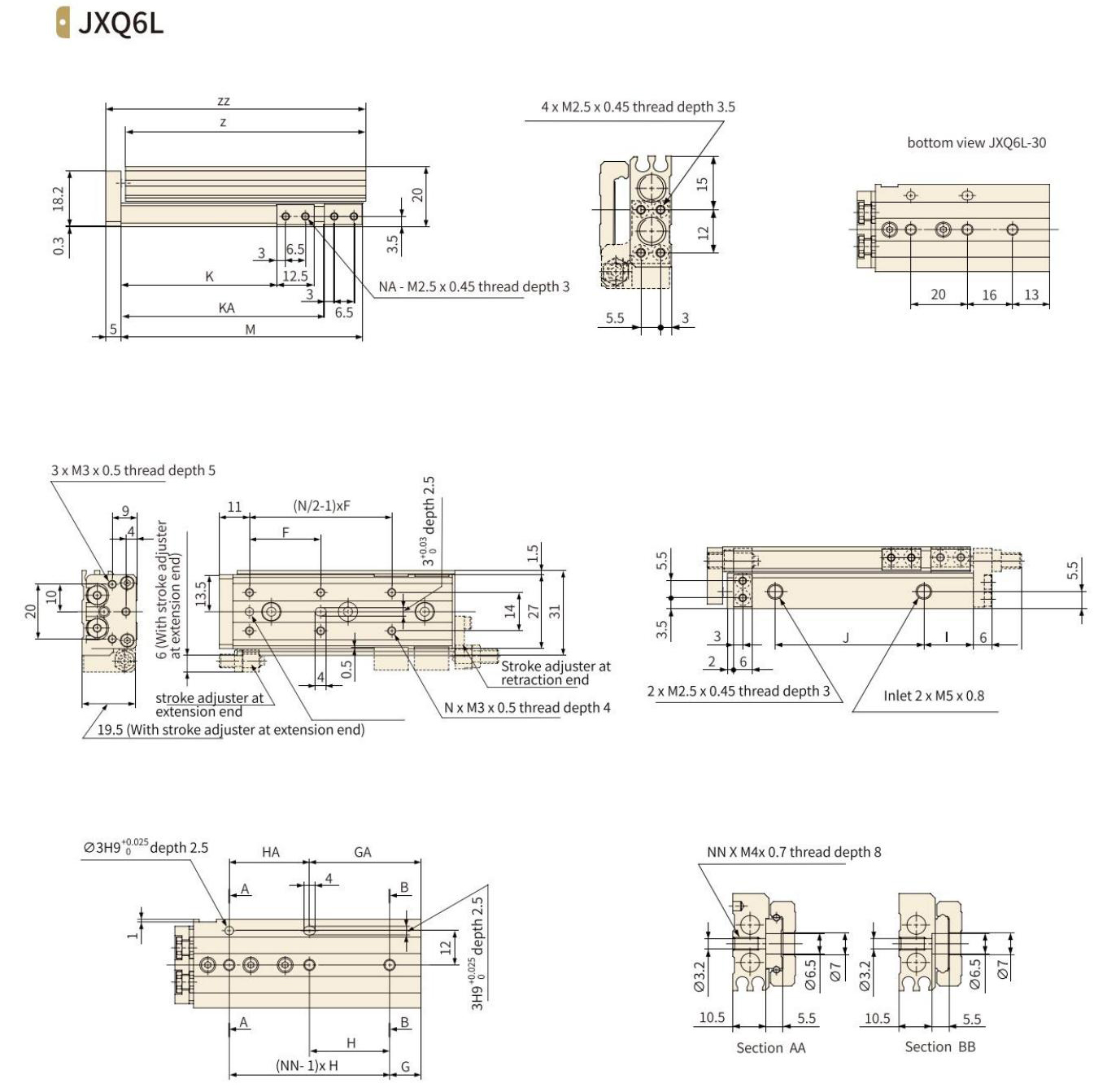

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ6L-10	22	4	6	23	2	13	16	9	17	21.5	-	4	42	41.5	48
JXQ6L-20	25	4	13	26	2	13	26	9	27	31.5	-	4	52	51.5	58
JXQ6L-30	21	6	-	-	3	29	20	9	37	41.5	-	4	62	61.5	68
JXQ6L-40	26	6	11	28	3	39	28	16	48	51.5	67.5	8	80	79.5	86
JXQ6L-50	27	6	21	28	3	49	28	9	65	61.5	77.5	8	90	89.5	96

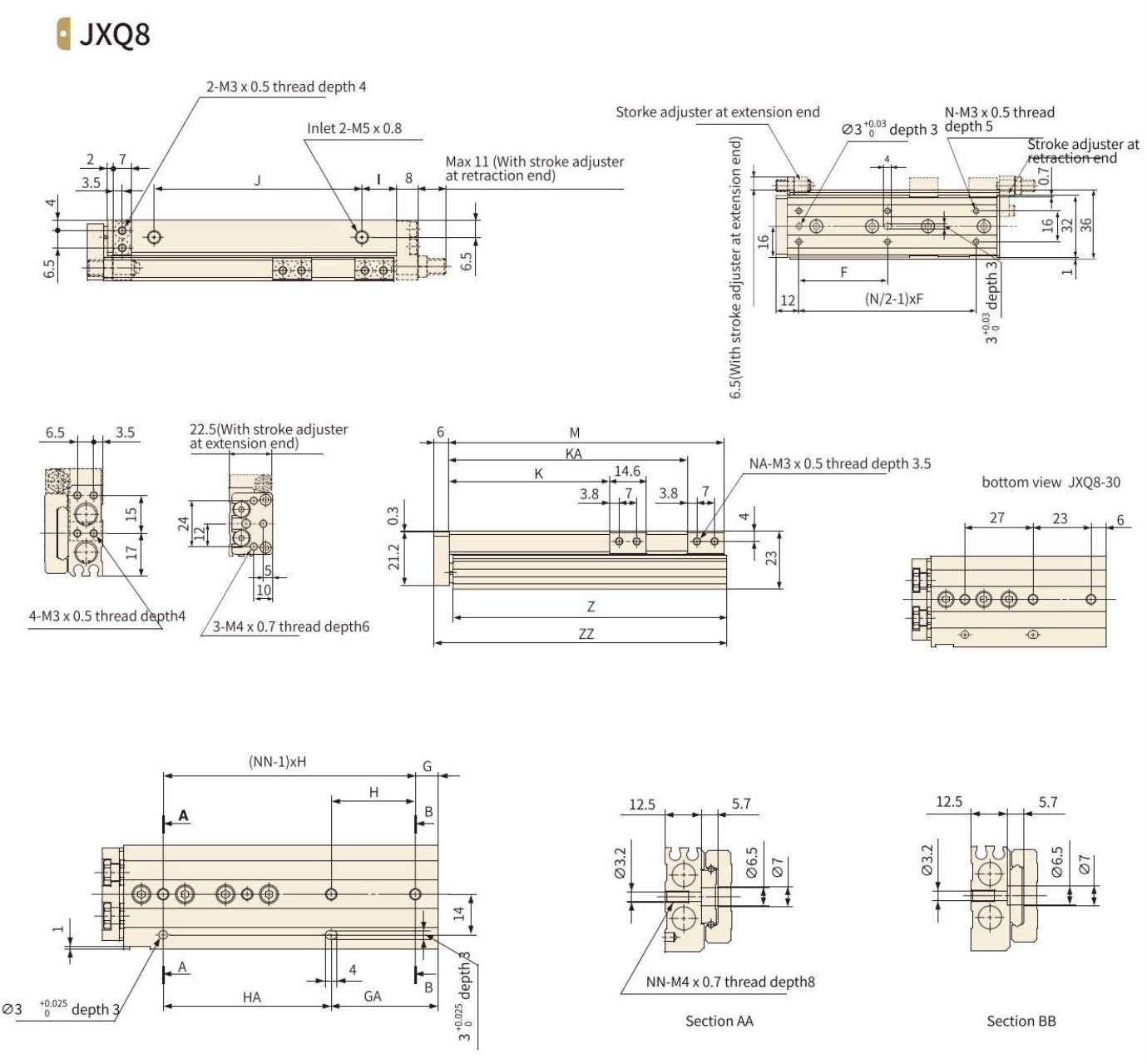

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ8-10	25	4	7	25	2	13	19	11	17	23.5	-	4	46	45.5	53
JXQ8-20	25	4	14	28	2	14	28	10	28	33.5	-	4	56	55.5	63
JXQ8-30	26	6	-	-	3	29	27	12	40	43.5	-	4	70	69.5	77
JXQ8-40	32	6	8	31	3	39	31	14	52	53.5	69.4	8	84	83.5	91
JXQ8-50	46	6	8	29	4	37	58	13	78	63.5	94.4	8	109	108.5	116
JXQ8-75	50	6	31	30	4	61	60	12	105	88.5	120.4	8	135	134.5	142

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ8L-10	25	4	7	25	2	13	19	11	17	23.5	-	4	46	45.5	53
JXQ8L-20	25	4	14	28	2	14	28	10	28	33.5	-	4	56	55.5	63
JXQ8L-30	26	6	-	-	3	29	27	12	40	43.5	-	4	70	69.5	77
JXQ8L-40	32	6	8	31	3	39	31	14	52	53.5	69.4	8	84	83.5	91
JXQ8L-50	46	6	8	29	4	37	58	13	78	63.5	94.4	8	109	108.5	116
JXQ8L-75	50	6	31	30	4	61	60	12	105	88.5	120.4	8	135	134.5	142

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ12-10	28	4	18	32	2	18	32	12	34	27	49	8	67	66	76
JXQ12-20	28	4	18	32	2	18	32	12	34	37	-	4	67	66	76
JXQ12-30	38	4	20	40	2	20	40	14	42	47	-	4	77	76	86
JXQ12-40	34	6	-	-	3	38	39	15	58	57	76	8	94	93	103
JXQ12-50	34	6	9	39	3	48	39	13	70	67	86	8	104	103	113
JXQ12-75	36	8	23	36	4	59	72	17	110	92	130	8	148	147	157
JXQ12-100	36	10	12	36	5	84	72	17	135	117	155	8	173	172	182

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ12L-10	28	4	18	32	2	18	32	12	17	27	49	8	67	66	76
JXQ12L-20	28	4	18	32	2	18	32	12	27	37	-	4	67	66	76
JXQ12L-30	38	4	20	40	2	20	40	14	37	47	-	4	77	76	86
JXQ12L-40	34	6	-	-	3	38	39	15	48	57	76	8	94	93	103
JXQ12L-50	34	6	9	39	3	48	39	13	65	67	86	8	104	103	113
JXQ12L-75	36	8	23	36	4	59	72	17	65	92	130	8	148	147	157
JXQ12L-100	36	10	12	36	5	84	72	17	65	117	155	8	173	172	182

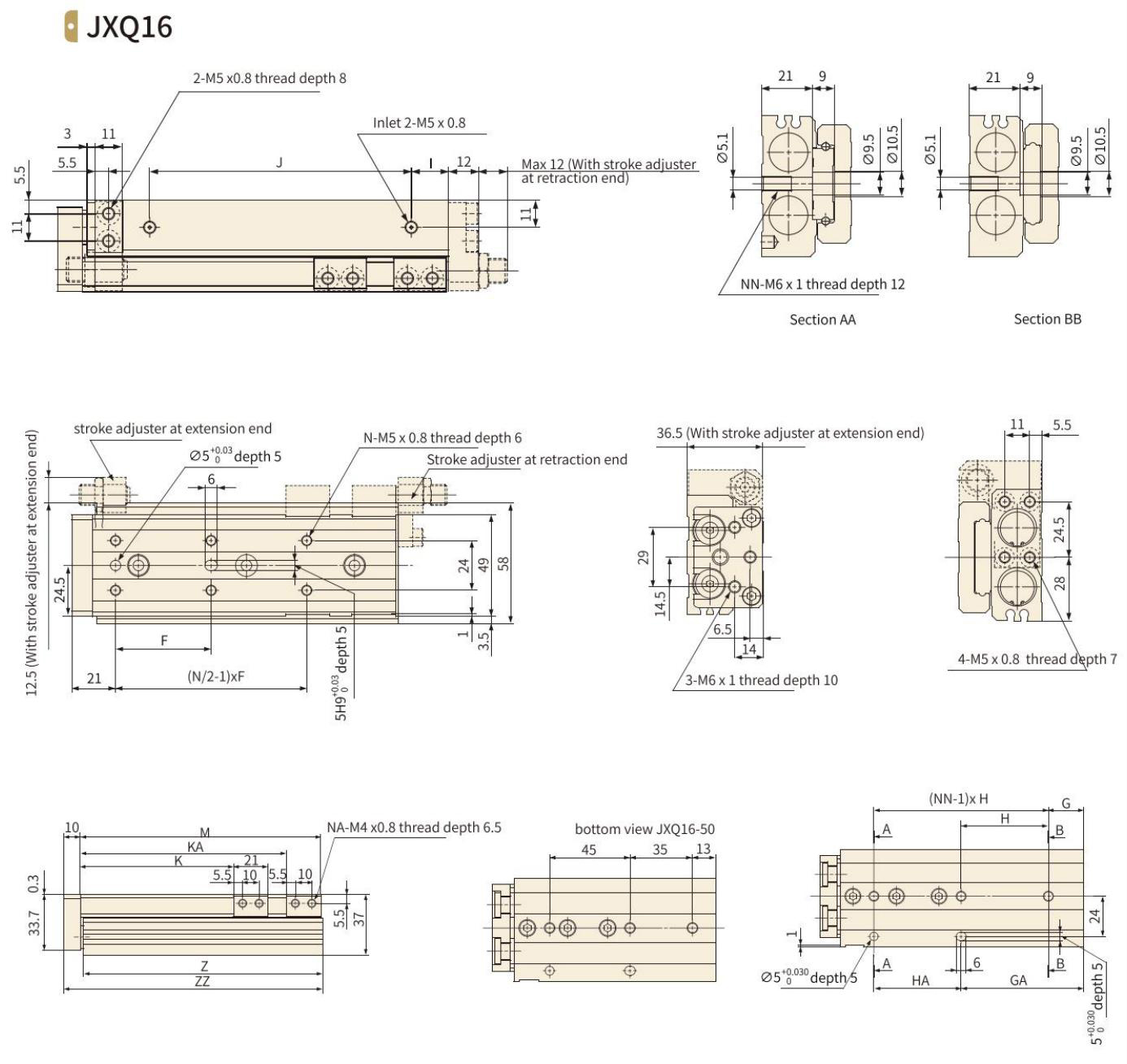

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ16-10	38	4	18	39	2	18	39	12	40	28	57	8	78	77	89
JXQ16-20	38	4	18	39	2	18	39	12	40	38	-	4	78	77	89
JXQ16-30	48	4	19	48	2	19	48	12	50	48	-	4	88	87	99
JXQ16-40	58	4	19	58	2	19	58	12	60	58	-	4	987	97	109
JXQ16-50	40	6	-	-	3	48	45	20	68	68	93	8	114	113	125
JXQ16-75	46	6	21	52	3	73	52	15	105	93	125	8	146	145	157
JXQ16-100	44	8	36	44	4	80	88	18	145	118	168	8	189	188	200
JXQ16-125	44	10	17	44	5	105	88	23	165	143	193	8	214	213	225

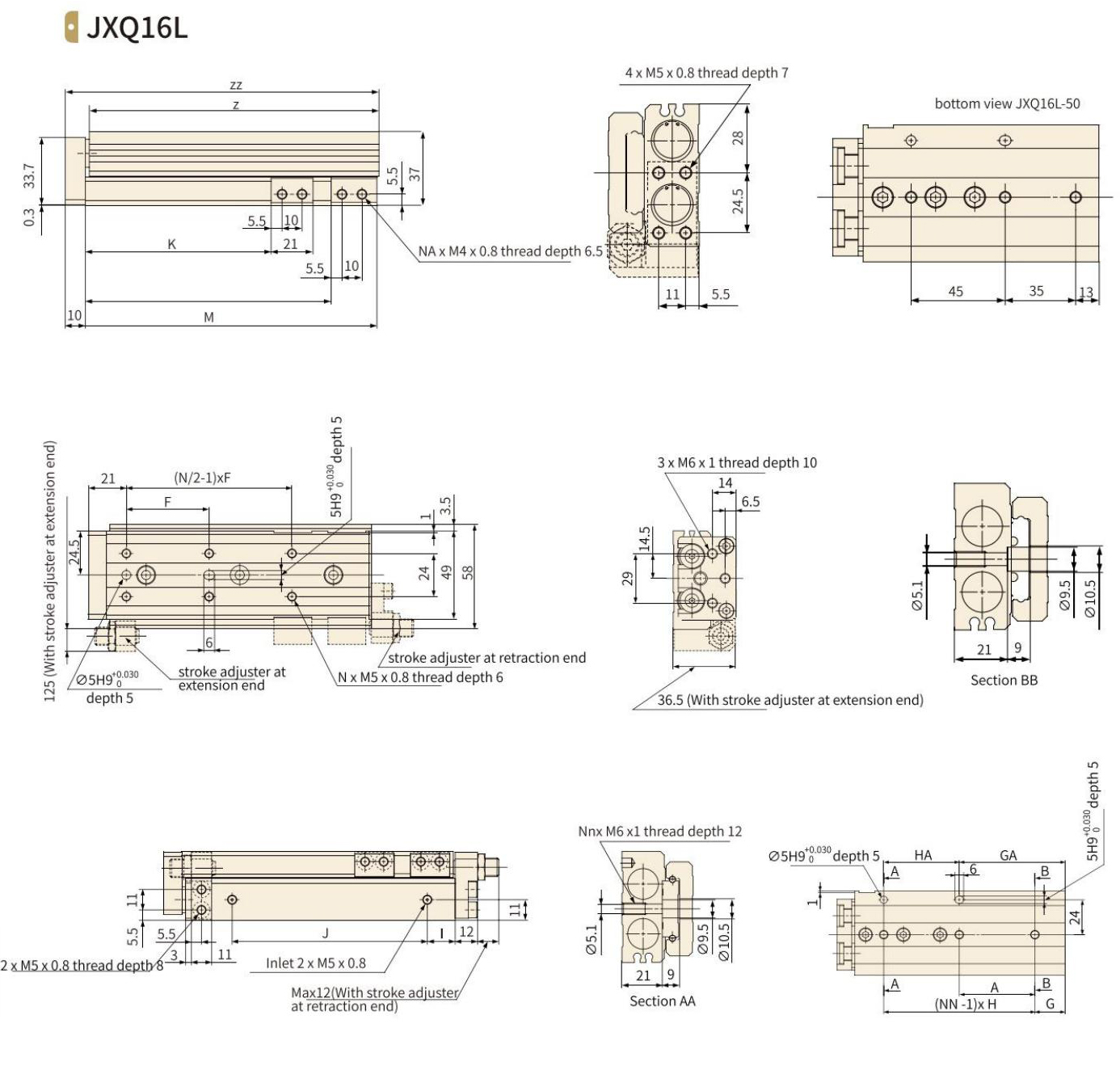

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ16L-10	38	4	18	39	2	18	39	12	40	28	57	8	78	77	89
JXQ16L-20	38	4	18	39	2	18	39	12	40	38	-	4	78	77	89
JXQ16L-30	48	4	19	48	2	19	48	12	50	48	-	4	88	87	99
JXQ16L-40	58	4	19	58	2	19	58	12	60	58	-	4	987	97	109
JXQ16L-50	40	6	-	-	3	48	45	20	68	68	93	8	114	113	125
JXQ16L-75	46	6	21	52	3	73	52	15	105	93	125	8	146	145	157
JXQ16L-100	44	8	36	44	4	80	88	18	145	118	168	8	189	188	200
JXQ16L-125	44	10	17	44	5	105	88	23	165	143	193	8	214	213	225

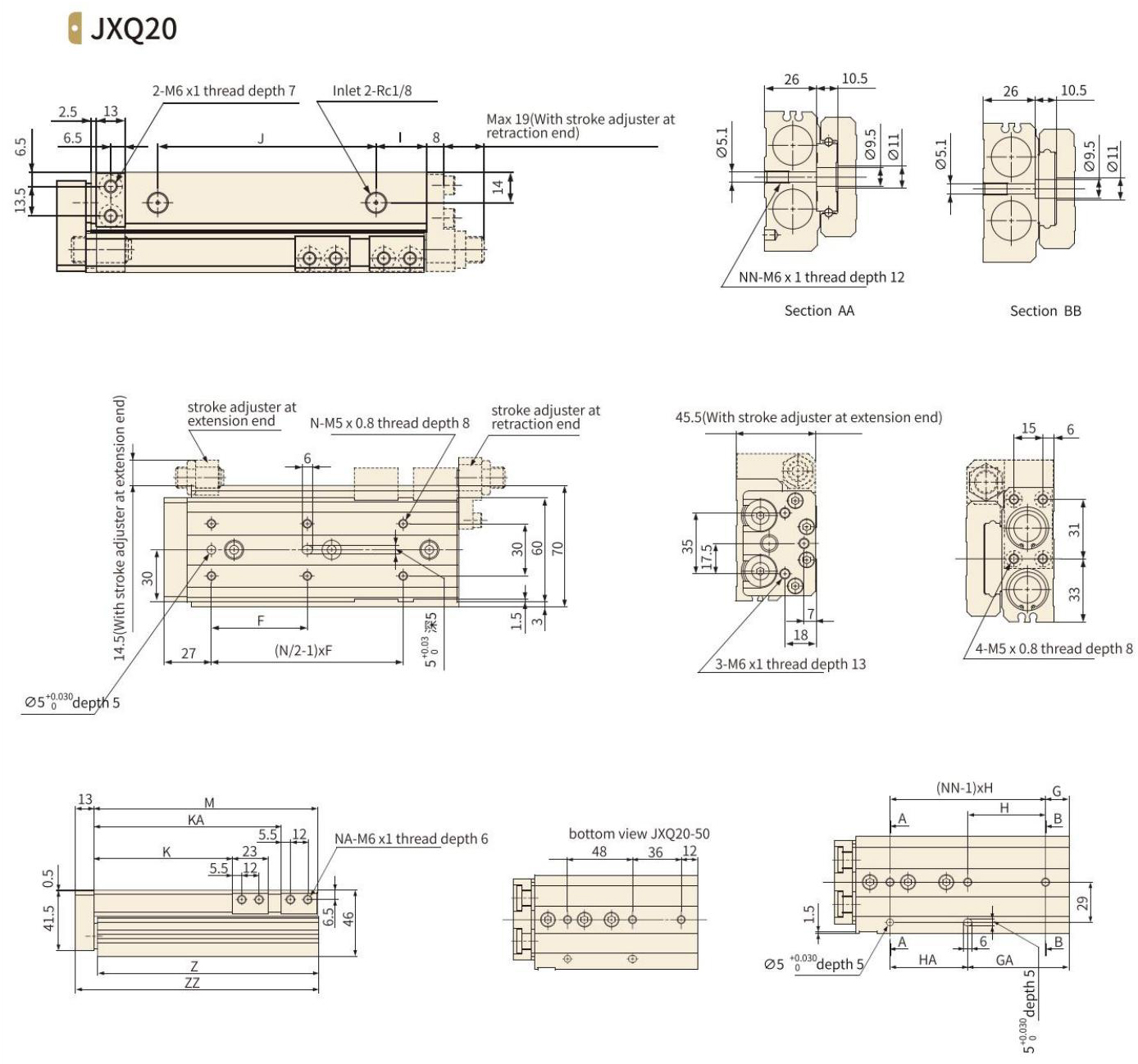

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ20-10	45	4	22	46	2	18	50	16	46	32	70	8	94	92.5	108
JXQ20-20	40	4	22	46	2	18	50	16	46	42	70	8	94	92.5	108
JXQ20-30	48	4	22	46	2	18	50	16	46	52	-	4	94	92.5	108
JXQ20-40	58	4	22	56	2	22	56	16	56	62	-	4	104	102.5	118
JXQ20-50	42	6	-	-	3	48	48	18	72	72	98	8	122	120.5	136
JXQ20-75	55	6	17	56	3	73	56	23	100	97	131	8	155	153.5	169
JXQ20-100	50	8	18	56	4	74	112	25	155	122	188	8	212	210.5	226
JXQ20-125	55	8	37	59	4	96	118	18	190	147	216	8	240	238.5	254
JXQ20-150	62	8	56	62	4	118	124	21	215	172	244	8	268	266.5	282

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ20L-10	45	4	22	46	2	18	50	16	46	32	70	8	94	92.5	108
JXQ20L-20	40	4	22	46	2	18	50	16	46	42	70	8	94	92.5	108
JXQ20L-30	48	4	22	46	2	18	50	16	46	52	-	4	94	92.5	108
JXQ20L-40	58	4	22	56	2	22	56	16	56	62	-	4	104	102.5	118
JXQ20L-50	42	6	-	-	3	48	48	18	72	72	98	8	122	120.5	136
JXQ20L-75	55	6	17	56	3	73	56	23	100	97	131	8	155	153.5	169
JXQ20L-100	50	8	18	56	4	74	112	25	155	122	188	8	212	210.5	226
JXQ20L-125	55	8	37	59	4	96	118	18	190	147	216	8	240	238.5	254
JXQ20L-150	62	8	56	62	4	118	124	21	215	172	244	8	268	266.5	282

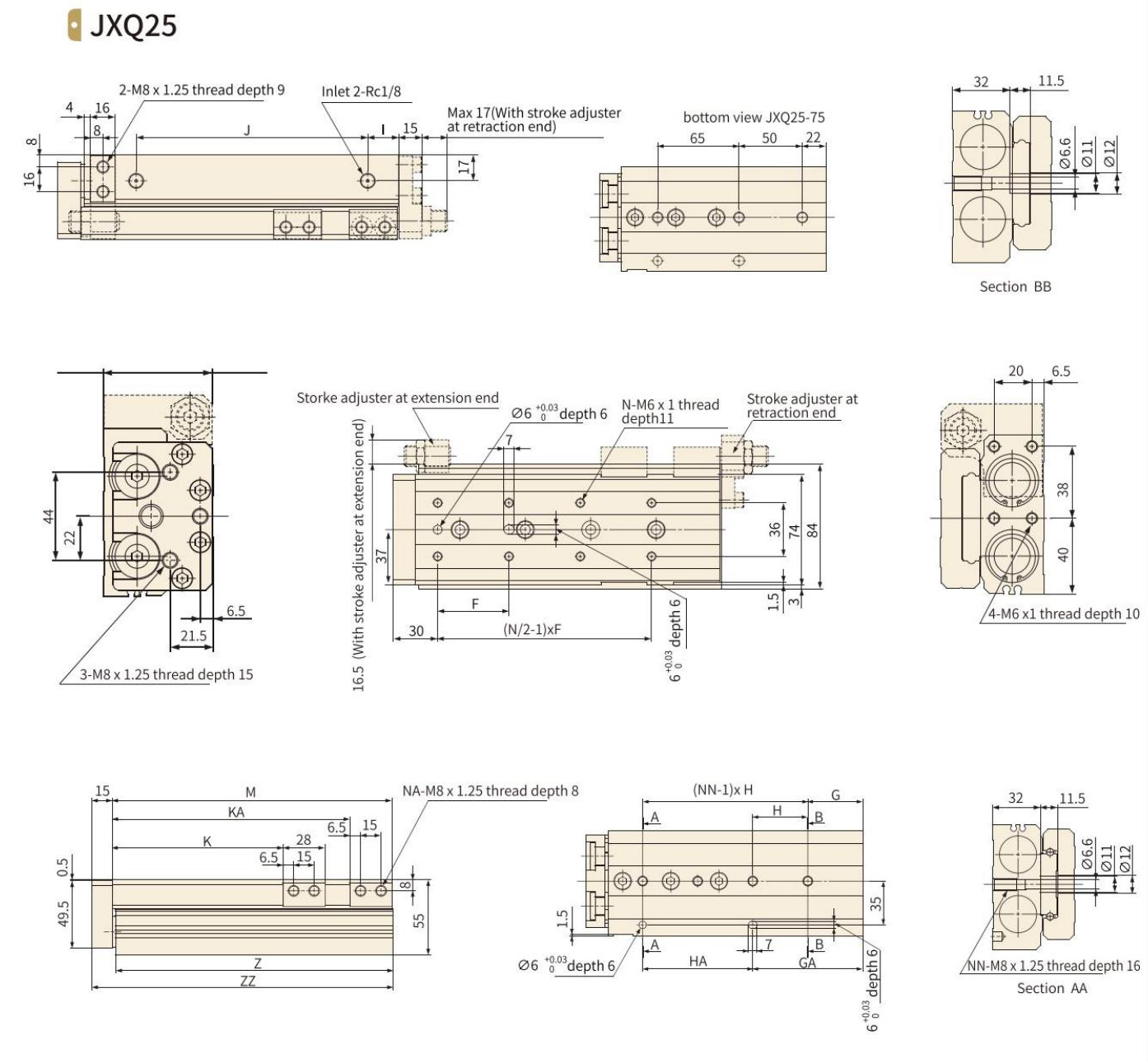

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ25-10	55	4	23	55	2	23	55	16	56	36.5	77.5	8	107	105.5	123
JXQ25-20	46	4	23	55	2	23	55	16	56	46.5	77.5	8	107	105.5	123
JXQ25-30	55	4	23	55	2	23	55	16	56	56.5	-	4	107	105.5	123
JXQ25-40	65	4	23	65	2	23	65	16	66	66.5	-	4	117	115.5	133
JXQ25-50	75	4	32	80	2	32	80	16	90	76.5	111.5	8	141	139.5	157
JXQ25-75	60	6	-	-	3	72	65	31	100	101.5	136.5	8	166	164.5	182
JXQ25-100	48	8	44	44	4	88	88	20	150	126.5	175.5	8	205	203.5	221
JXQ25-125	60	8	31	66	4	97	132	18	205	151.5	228.5	8	258	256.5	274
JXQ25-150	65	8	56	66	4	122	132	18	230	176.5	253.5	8	283	281.5	299

모델	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXQ25L-10	55	4	23	55	2	23	55	16	56	36.5	77.5	8	107	105.5	123
JXQ25L-20	46	4	23	55	2	23	55	16	56	46.5	77.5	8	107	105.5	123
JXQ25L-30	55	4	23	55	2	23	55	16	56	56.5	-	4	107	105.5	123
JXQ25L-40	65	4	23	65	2	23	65	16	66	66.5	-	4	117	115.5	133
JXQ25L-50	75	4	32	80	2	32	80	16	90	76.5	111.5	8	141	139.5	157
JXQ25L-75	60	6	-	-	3	72	65	31	100	101.5	136.5	8	166	164.5	182
JXQ25L-100	48	8	44	44	4	88	88	20	150	126.5	175.5	8	205	203.5	221
JXQ25L-125	60	8	31	66	4	97	132	18	205	151.5	228.5	8	258	256.5	274
JXQ25L-150	65	8	56	66	4	122	132	18	230	176.5	253.5	8	283	281.5	299
