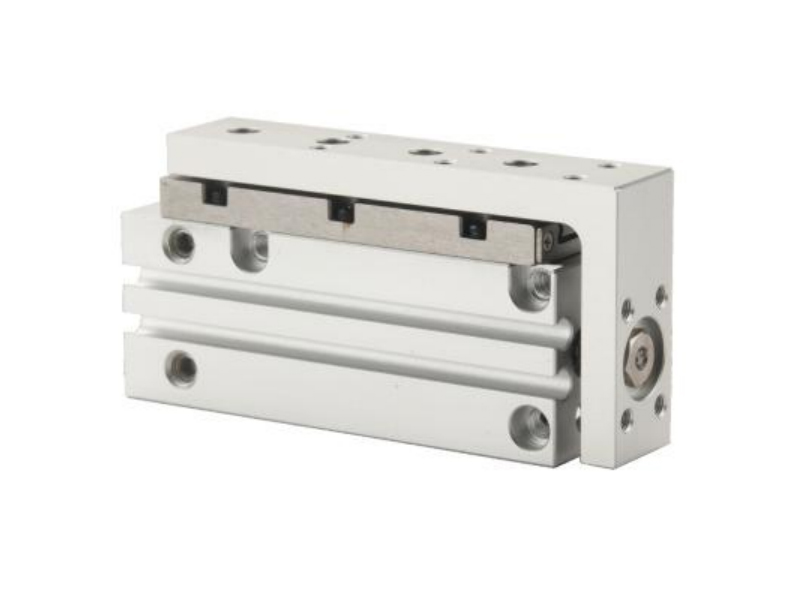

특징:
1. 실린더 강성과 안내 정확도를 향상시키기 위해 높은 강성 및 길쭉한 가이드 레일을 채택하십시오.
2. 표준 내장 마그네틱 링, 스트로크 감지 스위치 번호를 설치할 수 있습니다.
3. 배관은 3 방향으로 가능합니다.
4. 센서는 양쪽에 장착 할 수 있습니다.
5. 양쪽 끝에 표준 고무 버퍼.
사양
| 보어 크기 (mm) | 6 | 10 | 16 | 20 | |
| 작동 매체 | 공기 | ||||
| 행동 | 이중 연기 | ||||
| 최소 작동 압력 | 0.15MPA | 0.1mpa | |||
| 맥스. 작동 압력 | 0.7mpa | ||||
| 주변 및 유체 온도 | 10 ~ 60 with (응축 없음) | ||||
| 피스톤 속도 | 50 ~ 500 mm/s | ||||
| 허용 운동 에너지 j | 0.0125 | 0.025 | 0.05 | 0.1 | |
| 윤활 | 필요하지 않습니다 | ||||
| 쿠싱 | 양쪽 끝에 고무 쿠션 1.0 0 |
||||
| 스트로크 길이 내성 (MM) | |||||
| 센서 모델 | JEL-07D | ||||
| 배관 크기 | M5 × 0.8 | ||||
모델 표현

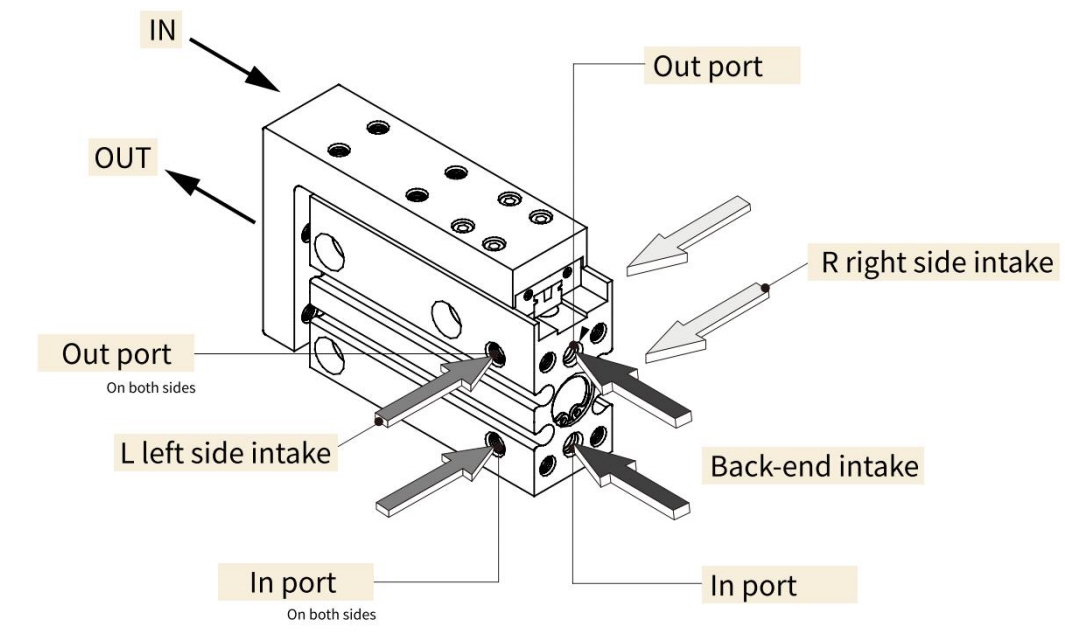

3 방향으로 가능한 배관

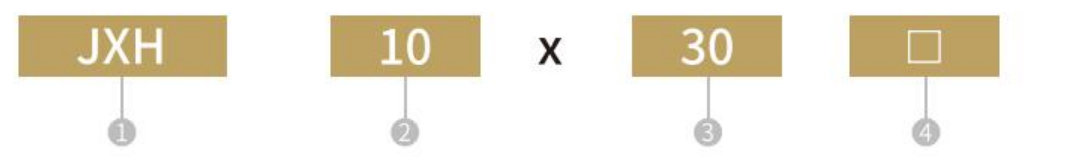

주문 코드
| model | ② 보어 크기 | 치 스트로크 | 치 스트로크 |
| JXH | 자세한 내용은 스트로크/센서 테이블을 참조하십시오 | 무 | |
| L | |||
| 아르 자형 | |||
[참고] 센서 모델 특정 주문 코드는 P173을 참조하십시오.
스트로크/센서
| 모델 | 보어 크기 (mm) | 표준 스트로크 (MM) | 직접 장착 센서 |
| JXH | 6 | 5 10 15 20 25 30 40 50 60 | JEL-07D |
| 10 | |||
| 16 | |||
| 20 |

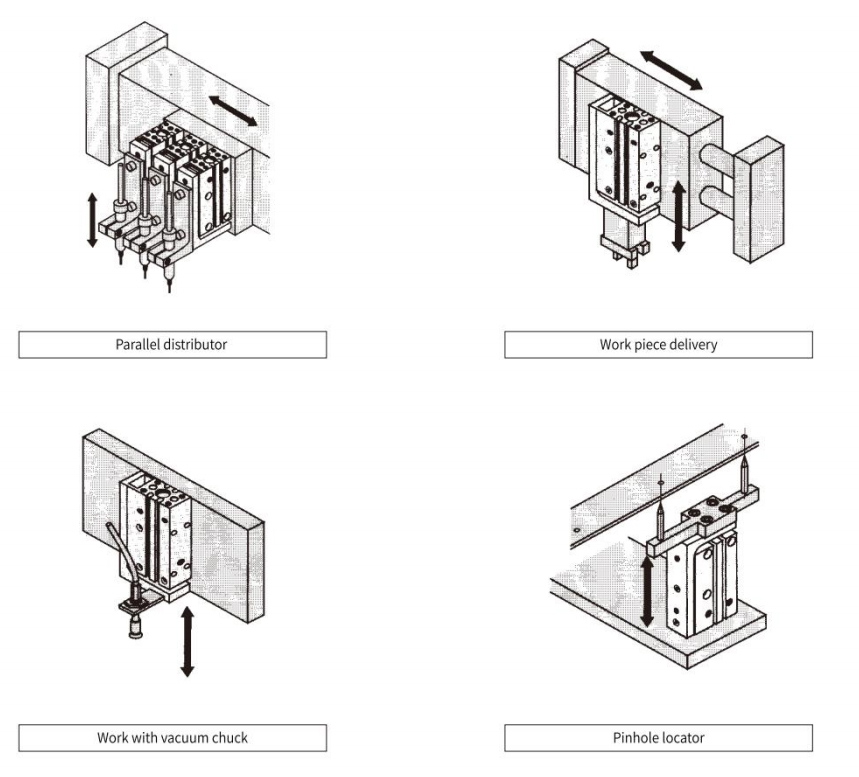

응용 프로그램

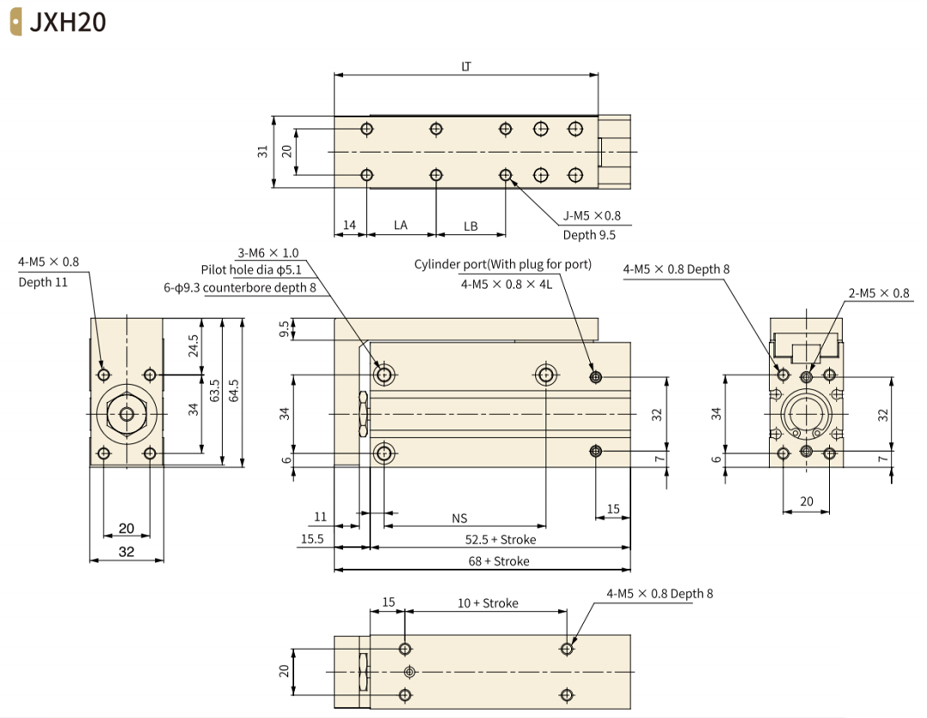

전체 치수

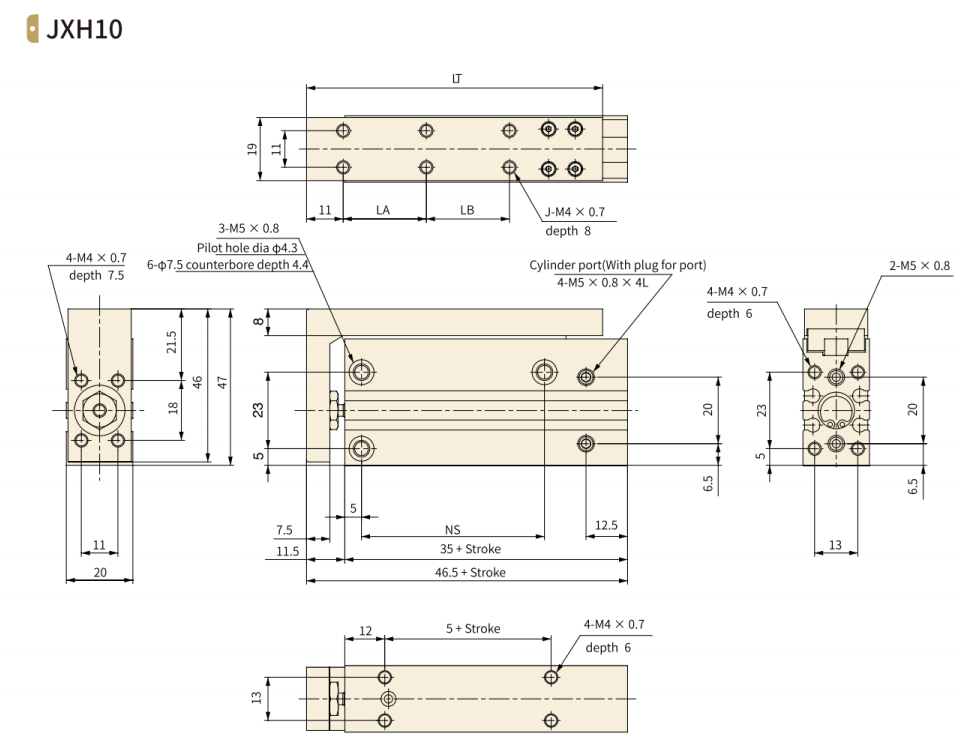

| 스트로크 | J | LA | LB | LT | NS |
| 5 | 4 | 10 | - | 42 | 14 |
| 10 | 4 | 10 | - | 42 | 14 |
| 15 | 4 | 20 | - | 52 | 24 |
| 20 | 4 | 20 | - | 52 | 24 |
| 25 | 4 | 30 | - | 62 | 30 |
| 30 | 4 | 30 | - | 62 | 30 |
| 40 | 6 | 20 | 20 | 72 | 45 |
| 50 | 6 | 25 | 25 | 82 | 55 |
| 60 | 6 | 30 | 30 | 92 | 60 |
| 스트로크 | J | LA | LB | LT | NS |
| 5 | 4 | 10 | - | 49 | 14 |
| 10 | 4 | 10 | - | 49 | 14 |
| 15 | 4 | 20 | - | 59 | 24 |
| 20 | 4 | 20 | - | 59 | 24 |
| 25 | 4 | 30 | - | 69 | 30 |
| 30 | 4 | 30 | - | 69 | 30 |
| 40 | 6 | 20 | 20 | 79 | 45 |
| 50 | 6 | 25 | 25 | 89 | 55 |
| 60 | 6 | 30 | 30 | 99 | 60 |
|

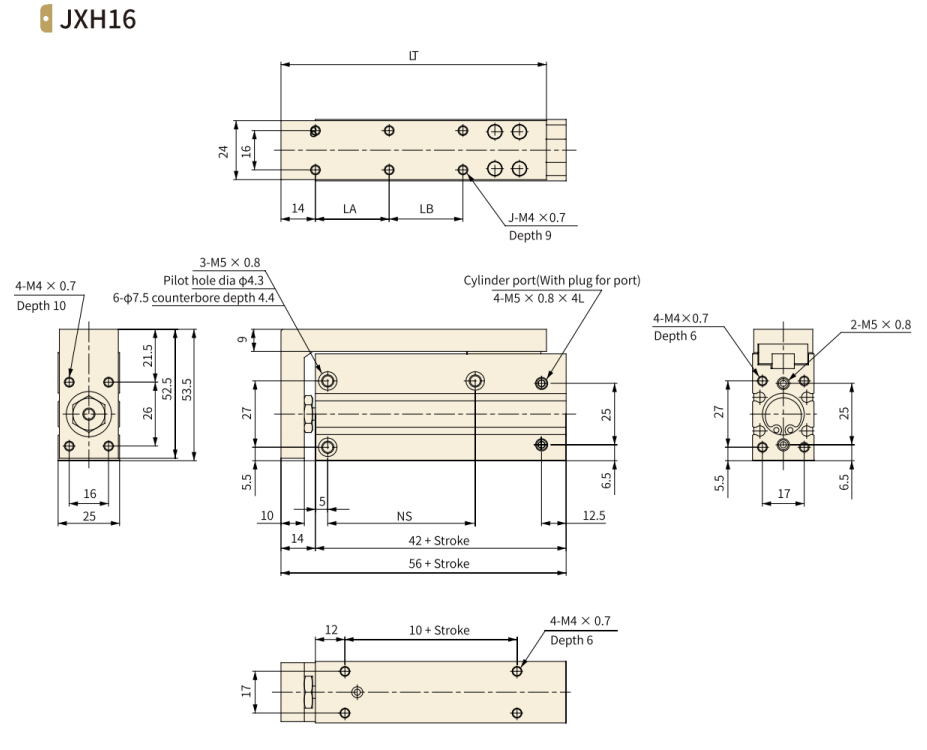

스트로크 |
J |
LA |
LB |
LT |
NS |
|
5 |
4 |
10 |
- |
58 |
20 |
|
10 |
4 |
10 |
- |
58 |
20 |
|
15 |
4 |
20 |
- |
68 |
30 |
|
20 |
4 |
20 |
- |
68 |
30 |
|
25 |
4 |
30 |
- |
78 |
40 |
|
30 |
4 |
30 |
- |
78 |
40 |
|
40 |
6 |
20 |
20 |
88 |
50 |
|
50 |
6 |
25 |
25 |
98 |
60 |
|
60 |
6 |
30 |
30 |
108 |
60 |
|
스트로크 |
J |
LA |
LB |
LT |
NS |
|
5 |
4 |
10 |
- |
64 |
20 |
|
10 |
4 |
10 |
- |
64 |
20 |
|
15 |
4 |
20 |
- |
74 |
25 |
|
20 |
4 |
20 |
- |
74 |
25 |
|
25 |
4 |
30 |
- |
84 |
40 |
|
30 |
4 |
30 |
- |
84 |
40 |
|
40 |
6 |
20 |
20 |
94 |
50 |
|
50 |
6 |
25 |
25 |
104 |
70 |
|
60 |
6 |
30 |
30 |
114 |
70 |
운영 예방 조치

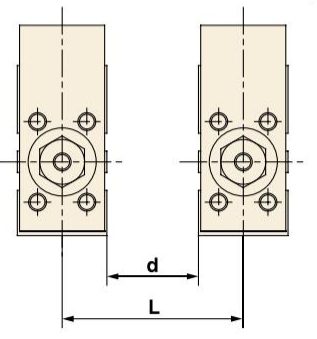

1. 여러 실린더가 설치되면 오해를 피하기 위해 실린더 사이의 특정 거리가 필요합니다. 자세한 내용은 다음 표를 참조하십시오.

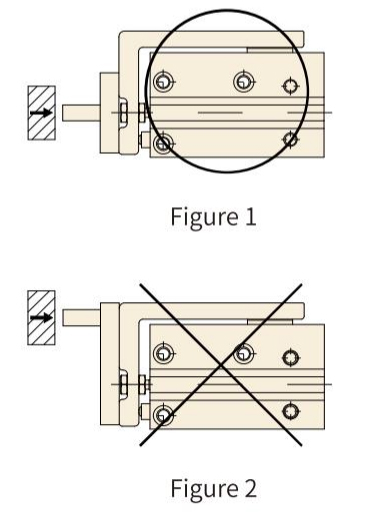

2. 실린더가 외부 한계에 의해 움직이면 한계에서 생성 된 반응력은 실린더 피스톤로드의 축 방향과 일치해야합니다 (그림 1과 같이)은 일치하지 않으면 큰 토크를 생성하고 가이드 레일이 수동상 될 것입니다 (그림 2 참조).

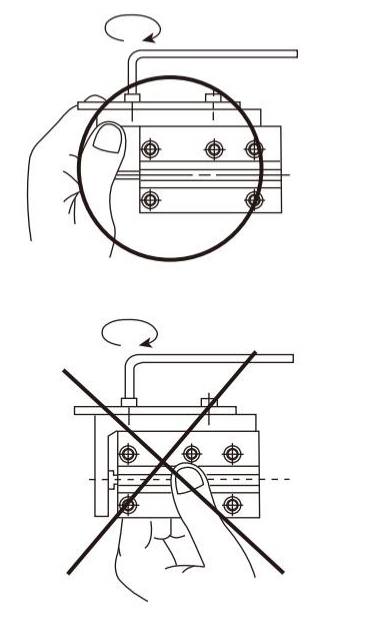

3. 볼트 등으로 작업 조각을 고정 할 때 테이블을 잡을 때 볼트 등을 조이면 본체체가 고정되면 가이드 섹션에 큰 순간이 적용되며 정밀도가 수동실 될 수 있습니다.

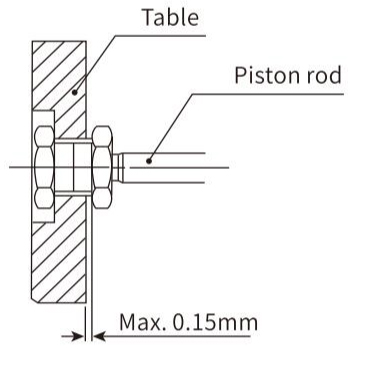

4. 피스톤로드와 테이블 사이의 연결은 플로팅 메커니즘이므로 테이블의 백래시는 스트로크 방향으로 0.15mm 이하입니다. (아래 그림 참조)
