MPX 시리즈 디지털 압력 센서

MPX 시리즈 디지털 압력 센서

  • 제품 매개 변수

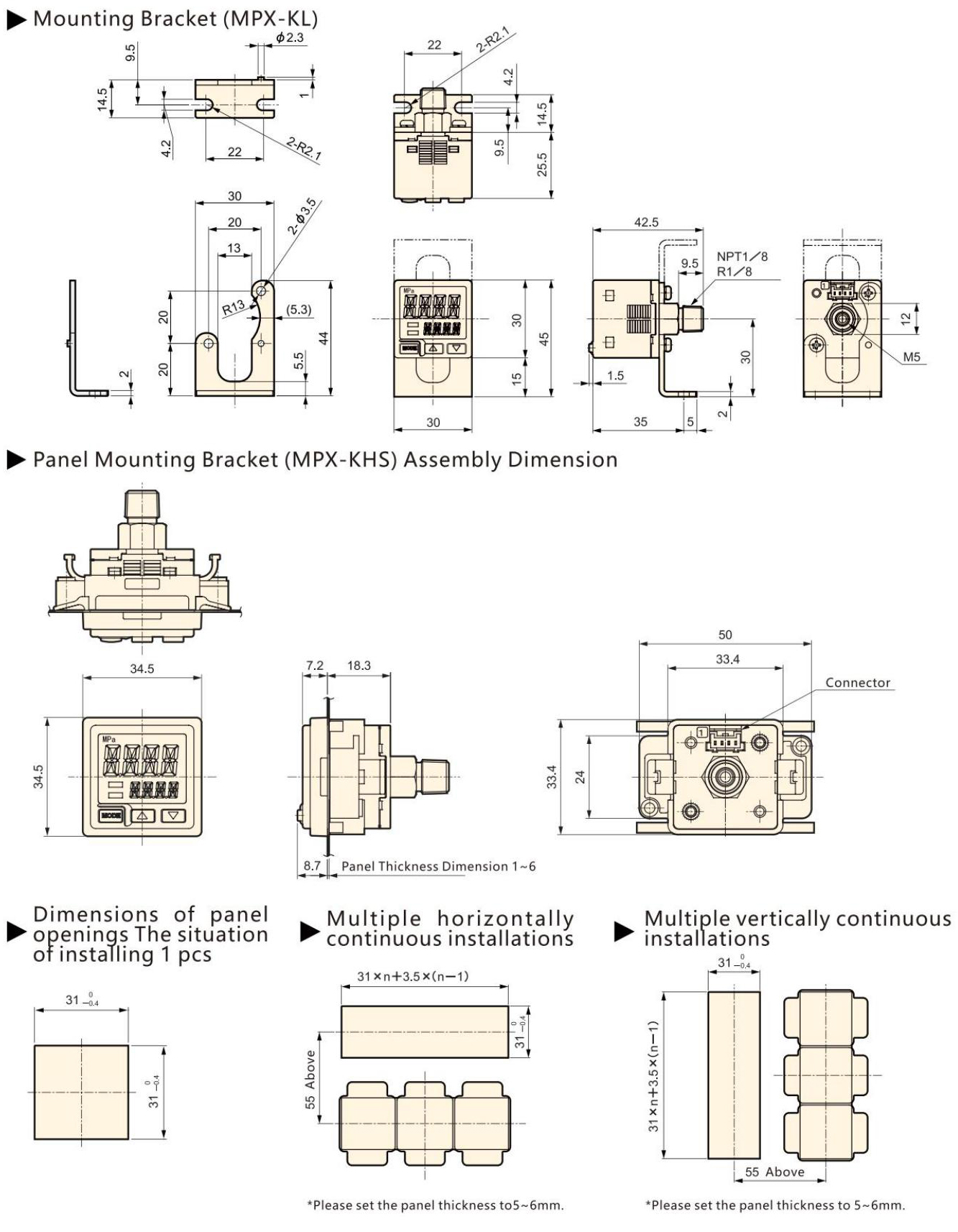

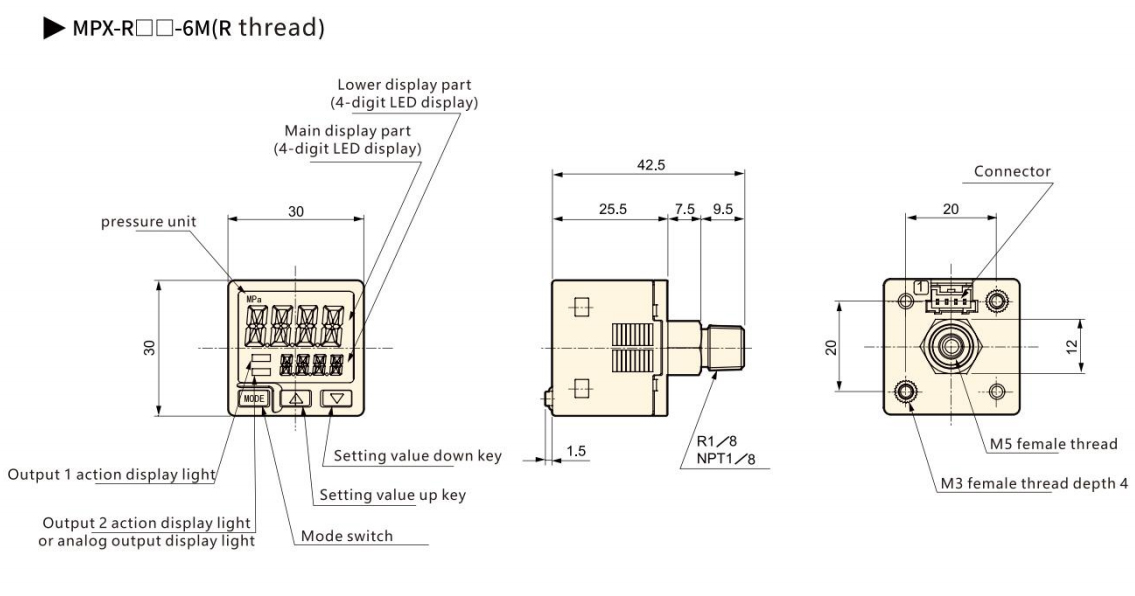

  • 제품 크기

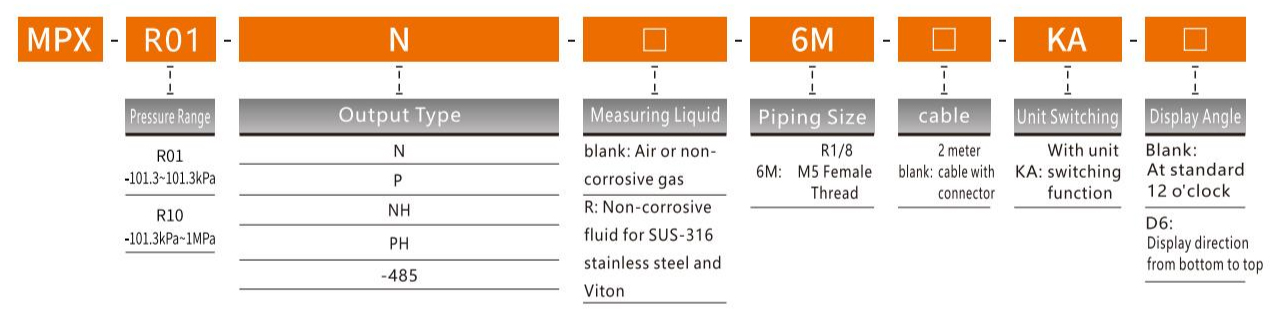

주문 코드

상징

사양

아이템 표준 유형
저압 적용 MPX-R01 고압 적용 MPX-R01
압력 감지 요소 확산 반도체 압력 센서
적용 가능한 유체 공기 또는 비풋적 가스
압력 형태 게이지 압력
정격 압력 범위 -101.3 ~ 101.3KPA -101.3KPA ~ 1MPA
압력 범위를 설정하십시오 -101.3 ~ 101.3KPA -101.3KPA ~ 1MPA
단위 표현 KPA MPA
최소 표현 단위 0.1KPA 0.001mpa
단위 스위칭 기능 MPA, KPA.KGF/CM², BAR, PSI, MMHG, IncHHG
견딜 수있는 압력이 보장됩니다 200KPA 1.5MPA
반복성 정밀도 ± 0.1%풀 스케일 (± 2 자리 내) ± 0.2%풀 스케일 (± 2 자리 내)
온도 특성
(벤치 마크로 20 °)		 ± 0.5 풀 스케일 내 ± 1 풀 스케일 내
표시 4 자리 4 자리 트라이 컬러 LED 디스플레이 (디스플레이 업데이트주기 : 250ms, 1000ms 조작 키로 선택)
표시등 빨간색, 녹색 및 주황색 LED (비교 출구 1 액션 디스플레이 표시등, 비교 출구 2 액션 디스플레이 표시등 : 비교 출구이 켜져 있으면 조명이 켜져 있습니다.
전원 공급 장치 전압 12 ~ 24V, DC ± 10%, P-P10%미만의 변동
전력 일반적으로 : 840MW 미만 (전압 24V에서 35NW 미만)
에너지 절약 모드 : 표준 기간 (25mwin 전압 24V 미만)에서 600MW 미만 및 풀 스케일에서 480MW 미만 (20mwin 전압 24V 미만)
비교 경주
(스위치 번호 출구)		 NPN 출구 유형 NPN 다이오드, 오픈 커넥터, 최대 유입 전류 : 100MA, 추가 전압 : 30DC 미만
(출구 OV를 비교할 때), 잔류 전압 : 2V 미만 (유출 전류가 100MA 일 때)
출구 조치 일반적으로 Open/Normal Close Operation Keys로 선택하십시오
출구 모드 단순 모드/히스테리티브 모드/창 비교 모드
응답 편차 (히스테리시스) 최소 1 자리 (변수)
응답 시간 2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1000ms, 5000ms 작동 키로 선택하십시오
단락 보호 기준
환경
저항		 울로 둘러싼 땅 IP40 (IEC)
작동 온도 범위 -10 ~ 50 ℃, 저장 : -10 ~ 60 ℃
작동 습도 범위 35 ~ 85%RH ((응축 또는 동결 없음), 저장 : 35 ~ 85%RH
전압 견딜 수 있습니다 터미널과 하우징 사이의 1 분 동안 AC1000V
단열성 저항 DC500V 아래, 터미널과 하우징 사이의 Megohmmeter를 통해 측정 된 50MQ 이상
진동 저항 10 ~ 500 Hz, 진폭 3mm, XYZ 각 방향으로 2 시간 동안 (패널을 설치할 때 :
10 ~ 15Hz, 진폭 0.75mm, XYZ 각 방향에서 2 시간 동안 XYZ)
충격 저항 100m/s2 (약 10g), 각 방향으로 3 번 xyzin
연결 모드 커넥터
연결 포트 M5 암컷 스레드 R (PT) 1/8 남성 실
무게 체중 : 약 40g, 전체 패키지 : 약 135g
부속품 MPX-C2 배선 (커넥터와 함께 2MCABLE) : 1 PC

액세서리 모델

항목
상징 콘텐츠
C2 커넥터가있는 2m 케이블
KL 장착 브래킷 (장착 나사 포함
KHS 패널 브래킷
KCB 투명 패널 보호 커버

*MPX-R □* R-6M-KA, R은 부식 저항 센서를 나타냅니다.

비고
