특징:
더 높은 항 굽전력 및 방지 강도를위한 이중 전력을 가진 이중로드는 내구성이 뛰어난 수명과 완벽한 방향 특성을 보장합니다.

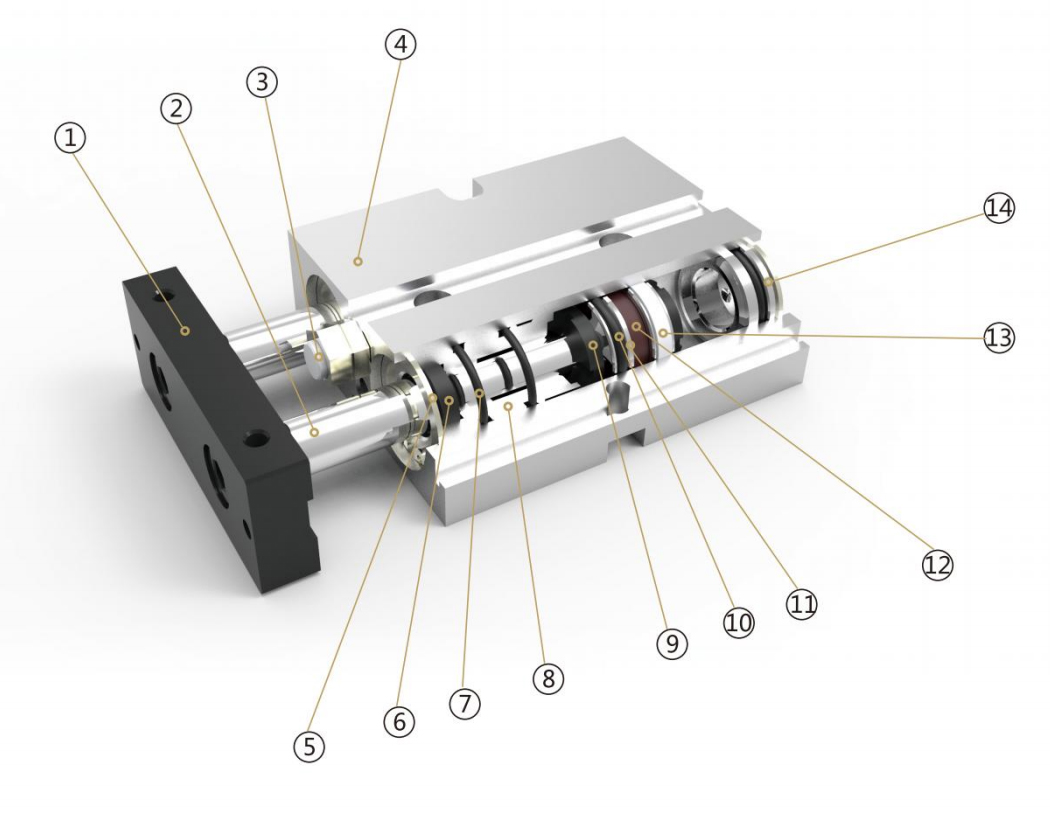

내부 구조
부분품
| 숫자 | 이름 | 숫자 | 이름 |
| 1 | 고정판 | 8 | 앞 표지 |
| 2 | 피스톤로드 | 9 | 정체 방지 세탁기 |
| 3 | 방지 방지 헤드 | 10 | 피스톤 씰 |
| 4 | 실린더 본체 | 11 | 피스톤 |
| 5 | 구멍을위한 서클립 | 12 | 자석 |
| 6 | 샤프트 씰 | 13 | 방지 링 |
| 7 | O링 | 14 | 뒷면 커버 |

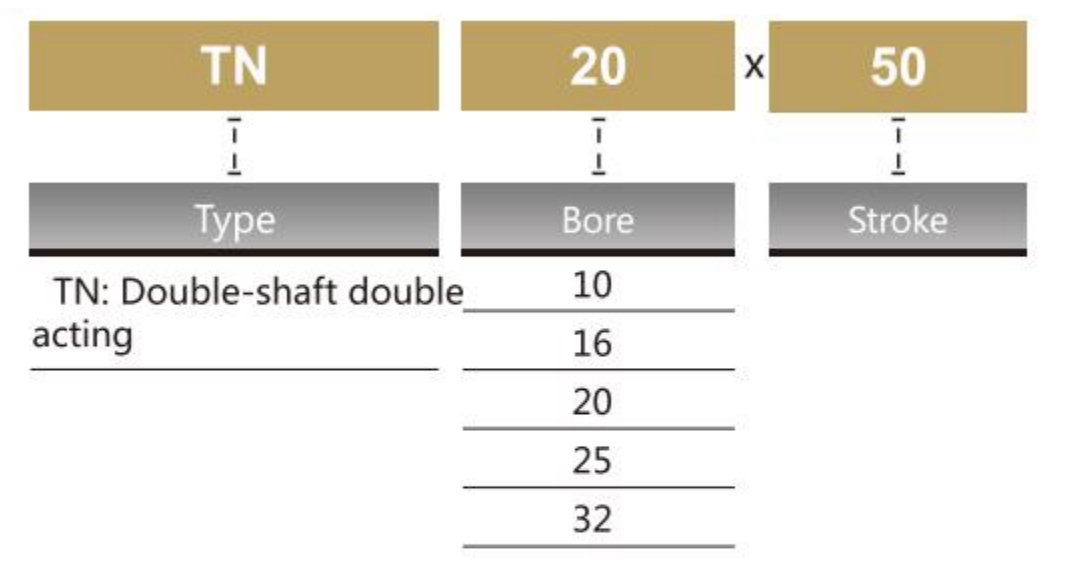

주문 코드
*TN 시리즈 부착 마그네틱 링.
*센서 모델 JEL-1L, 특정 주문 코드는 P173을 참조하십시오.

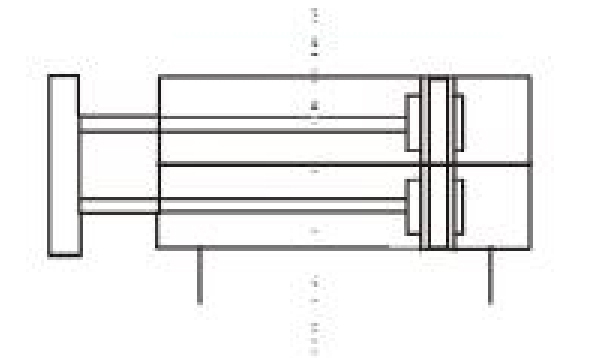

상징
사양
|
보어 (MM) |
10 |
16 |
20 |
25 |
32 |
|
작동 매체 |
공기 |
||||
|
작업 |
이중 연기 |
||||
|
작동 압력 범위 |
0.15 ~ 1.0mpa |
||||
|
압력 저항을 보장하십시오 |
1.5MPA |
||||
|
작동 온도 범위 |
-10 ~ 70 ° C |
||||
|
작동 속도 범위 |
30 ~ 500 mm/s |
||||
|
조정 가능한 스트로크 |
-10〜0 mm |
||||
|
쿠션 |
사용할 수 없습니다 |
쿠션 개스킷 |
|||
|
비 회전의 전제 |
± 0.4 ° |
± 0.3 ° |
|||
|
포트 크기 |
M5x0.8 |
1/8 |
|||
*최대. 작동 압력은 최대의 영향을받습니다. 수화 완충액의 하중.
스트로크
| 보어 (MM) | 표준 스트로크 | 맥스 스트로크 | 허용 스트로크 |
| 10 | 10 20 30 40 50 6070 | 70 | 100 |
| 16 | 10 20 30 40 50 60 70 80 90 100 125150 | 150 | 200 |
| 20 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |
| 25 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |
| 32 | 10 20 30 40 50 60 70 80 90 100 125 150 | 150 | 200 |

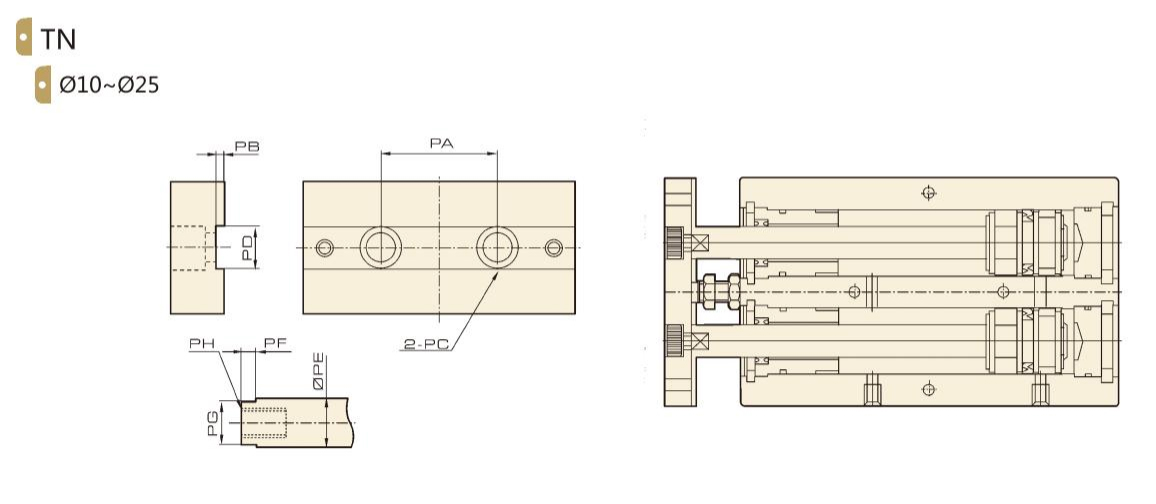

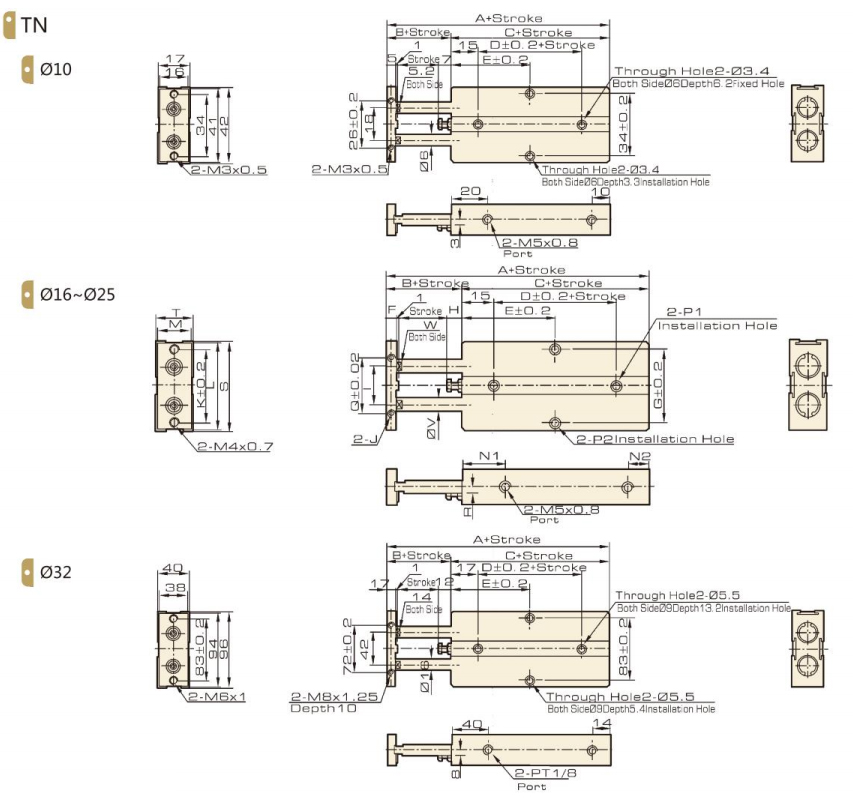

전체 치수
치수
| 보어/기호 | A | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0.5 | 구멍을 통해 3.5 mm 깊이 3.5 mm : ∅4.5 | 5.2 | 6 | 3 | 5 | 중3 × 0.5 깊이 5mm |
| 16 | 24 | 1 | 구멍을 통해 4.6 mm 깊이 4.6 mm : ∅4.5 | 6.2 | 8 | 3 | 6 | M4 × 0.7 깊이 46mm |
| 20 | 28 | 1 | 구멍을 통해 6.8mm 깊이 6.8mm : ∅4.5 | 8.2 | 10 | 3 | 8 | M6 × 1 깊이 48mm |
| 25 | 34 | 1 | 구멍을 통해 6.8mm 깊이 6.8mm : ∅4.5 | 10.2 | 12 | 3 | 10 | M6 × 1 깊이 48mm |
| 32 | 42 | 2 | 구멍을 통해 12mm 깊이 12mm : ∅4.5 | 14.2 | 16 | 3 | 14 | M10 × 1.5 깊이 14mm |

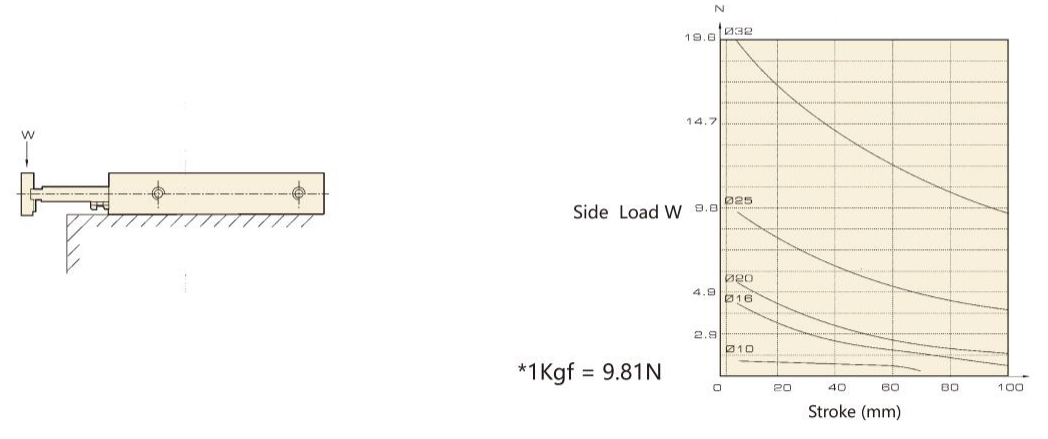

허용 된 크기로드
전체 치수
|
보어 상징 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|||||||||||
|
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
125 |
150 |
|||||||||
|
16 |
68 |
15 |
53 |
20 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87.5 |
100 |
8 |
47 |
6 |
24 |
|
20 |
78 |
20 |
58 |
20 |
35 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
87.5 |
100 |
10 |
55 |
9 |
28 |
|
25 |
81 |
19 |
62 |
30 |
40 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
92.5 |
105 |
10 |
66 |
8 |
34 |
| 보어 상징 | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
| 16 | M4 × 0.7 깊이 5 | 47 | 53 | 20 | 22 | 10 | 더블 사이드 : .7.5 깊이 : 7.2mm, 구멍을 통해 : ∅4.5 | 더블 사이드 : deep8 깊이 : 4.4mm, 구멍을 통해 : ∅4.5 | 34 | 3 | 54 | 21 | 8 | 6.2 |
| 20 | M4 × 0.7 깊이 5 | 55 | 61 | 24 | 25 | 12 | 더블 사이드 : .7.5 깊이 : 7.2mm, 구멍을 통해 : ∅4.5 | 더블 사이드 : deep8 깊이 : 4.4mm, 구멍을 통해 : ∅4.5 | 44 | 3.5 | 62 | 25 | 10 | 8. 1 |
| 25 | M4 × 0.8 깊이 6 | 66 | 72 | 27 | 30 | 12 | 더블 사이드 : .7.5 깊이 : 7.2mm, 구멍을 통해 : ∅4.5 | 더블 사이드 : deep8 깊이 : 4.4mm, 구멍을 통해 : ∅4.5 | 56 | 7 | 73 | 30 | 12 | 10.2 |
| 보어 상징 | A | B | C | D | E | |||||||||||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | ||||||||||||||
| 10 | 63 | 12 | 51 | 10 | 30 | 30 | 35 | 40 | 45 | 50 | 55 | |||||||||
| 32 | 108 | 30 | 78 | 35 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||
| 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 115 | |||||||||
