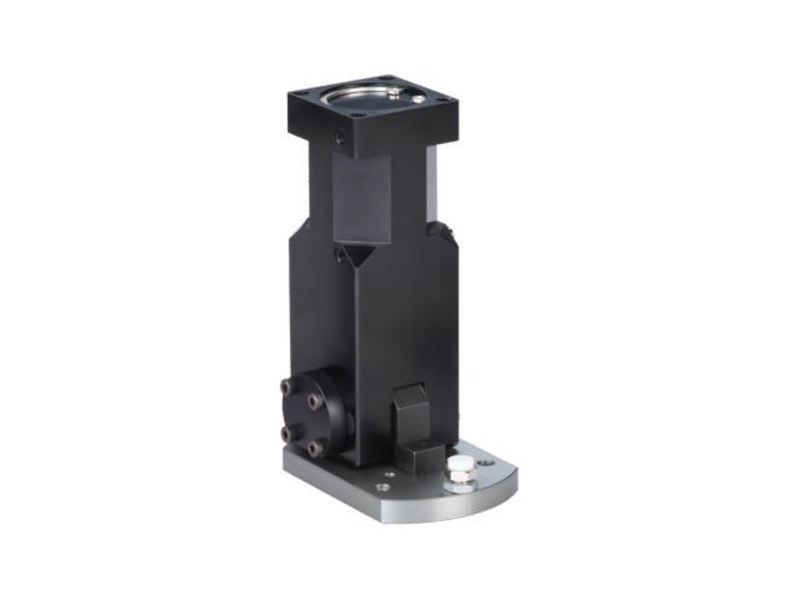

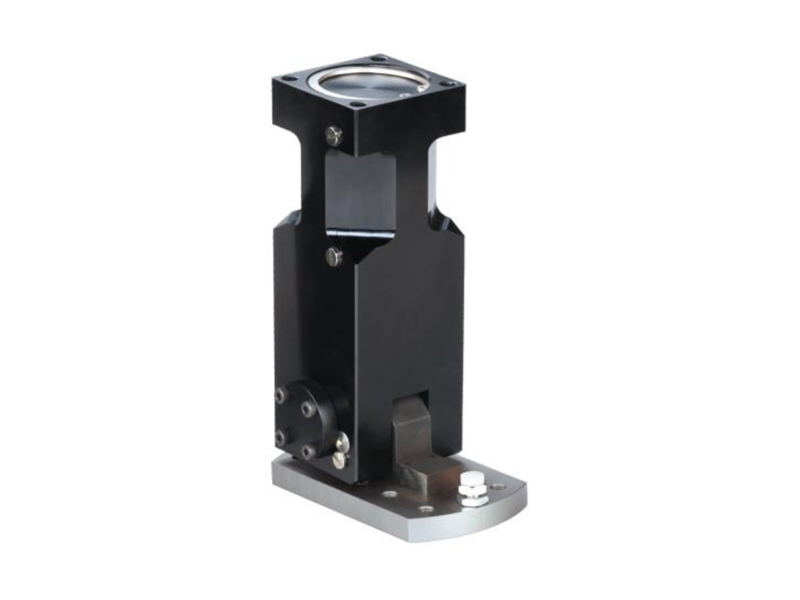

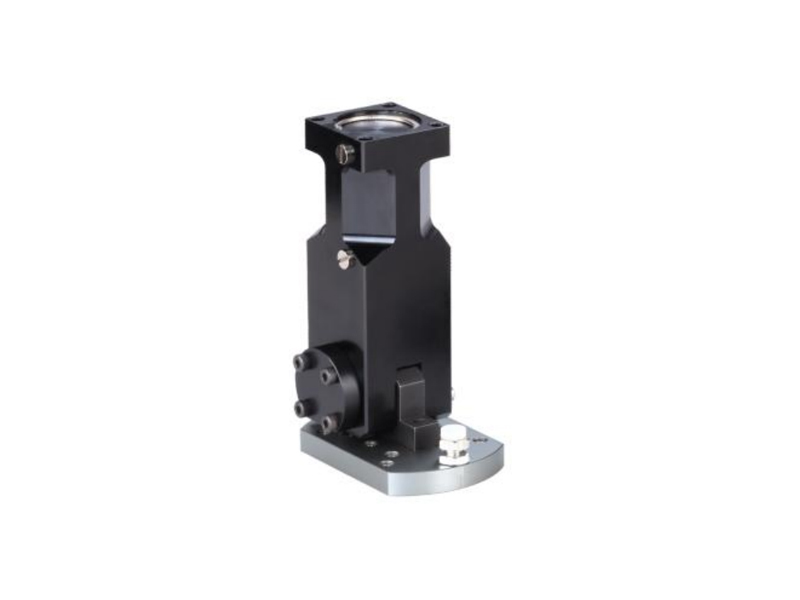

PPRM 시리즈 엘보우 실린더

PPRM 시리즈 엘보우 실린더

특징:

1. 1. 회전 각도 90.
2. 실린더는 이중 전력을 늘려 실린더 출구 요구 사항을 효과적으로 증가시켰다.
3. 새로운 전원 연결 메커니즘은 연결 파이프를 줄입니다.
4. 전면 피스톤 샤프트 구멍은 엔지니어링 플라스틱 베어링으로 눌러 샤프트와 샤프트 구멍 사이의 마찰을 효과적으로 줄일 수 있습니다.
5. 피스톤 씰은 하중의 실린더 기대가 더 긴 서비스 수명을 제공하기 위해 특수 복합 재료를 채택합니다.
6. 커넥팅 플레이트는 스테인레스 스틸 스크류 슬리브를 채택하여 나사 구멍의 서비스 수명을 효과적으로 증가시킬 수 있습니다.

  • 제품 매개 변수

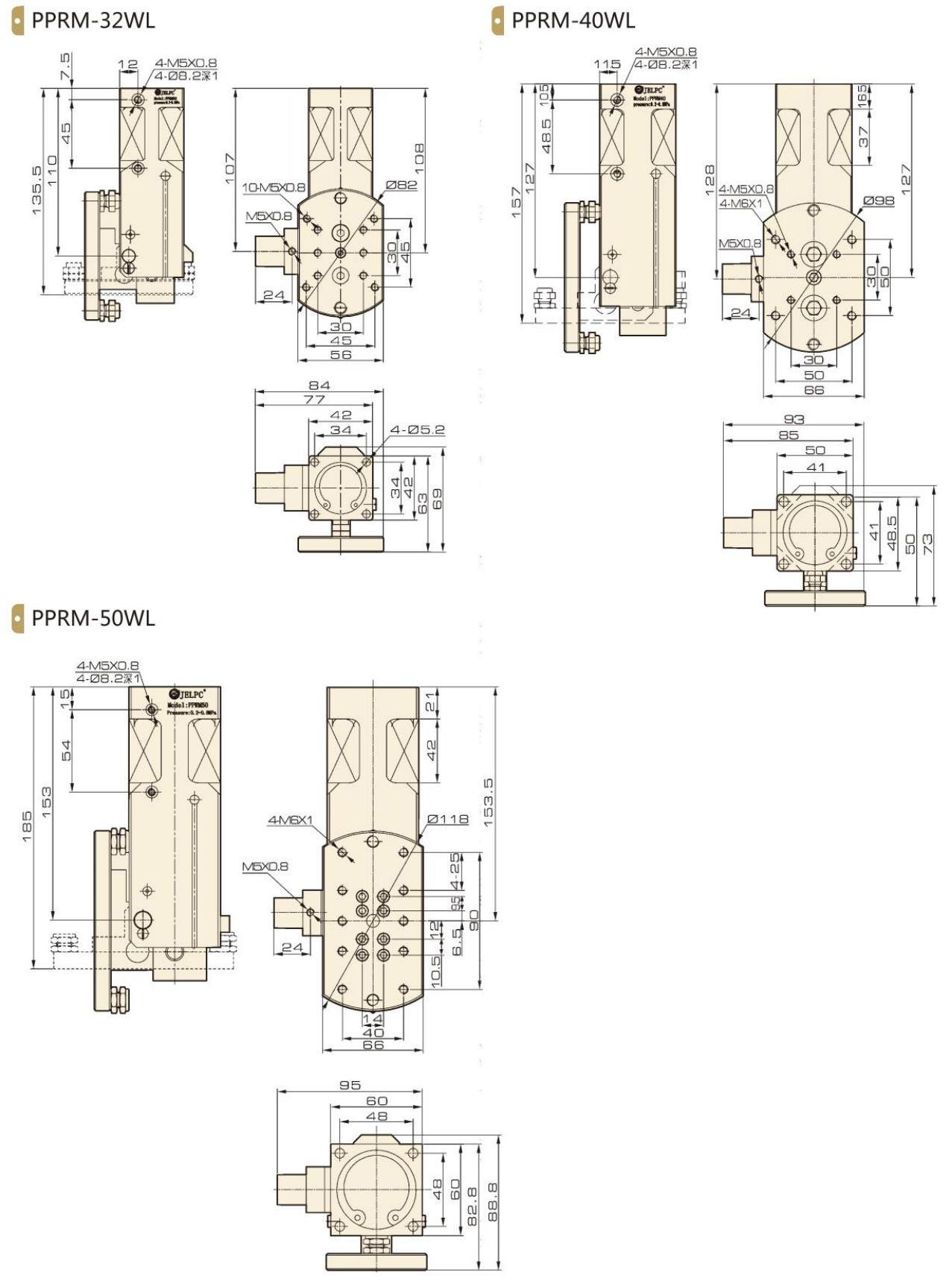

  • 제품 크기

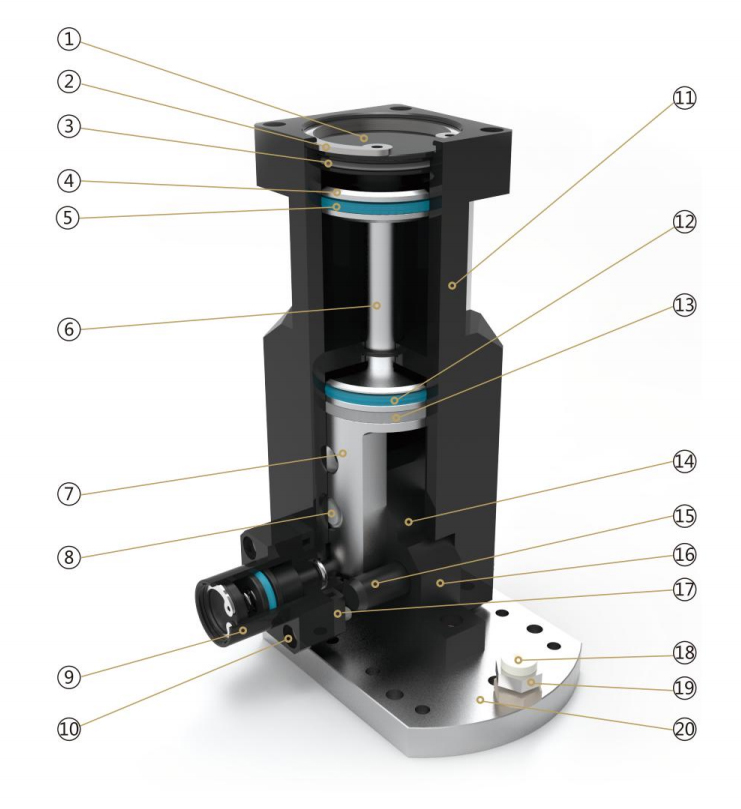

내부 구조

부분품

숫자 이름 숫자 이름 숫자 이름
1 뒷면 커버 8 베어링 15 긴 핀
2 구멍을위한 서클립 9 잠금 16 연결베이스
3 O링 10 소켓 헤드 캡 나사 17 스페이서
4 작은 피스톤 11 통 18 방지 방지 개스킷
5 C 링 12 Y링 19 청산 방지 나사
6 피스톤로드 13 자석 20 연결판
7 큰 피스톤 14 핀

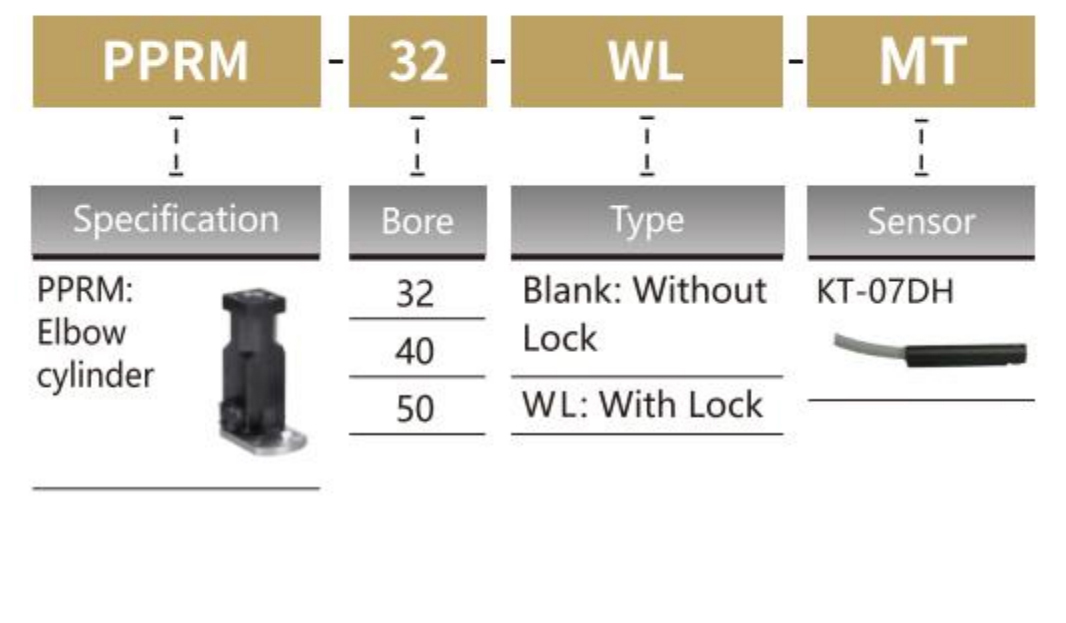

주문 코드

*표준 와이어 길이는 1 미터입니다. 다른 길이를 지정하십시오.


사양

모델

PPRM-32WL

PPRM-40WL

PPRM-50WL

포트 크기

M5x0.8

작동 매체

40 미크론 필터링 공기

작동 압력

0.2p0.8mpa

최대 시험 압력

20mpa

작동 온도

-20 〜80O ℃

회전 각도

90 °

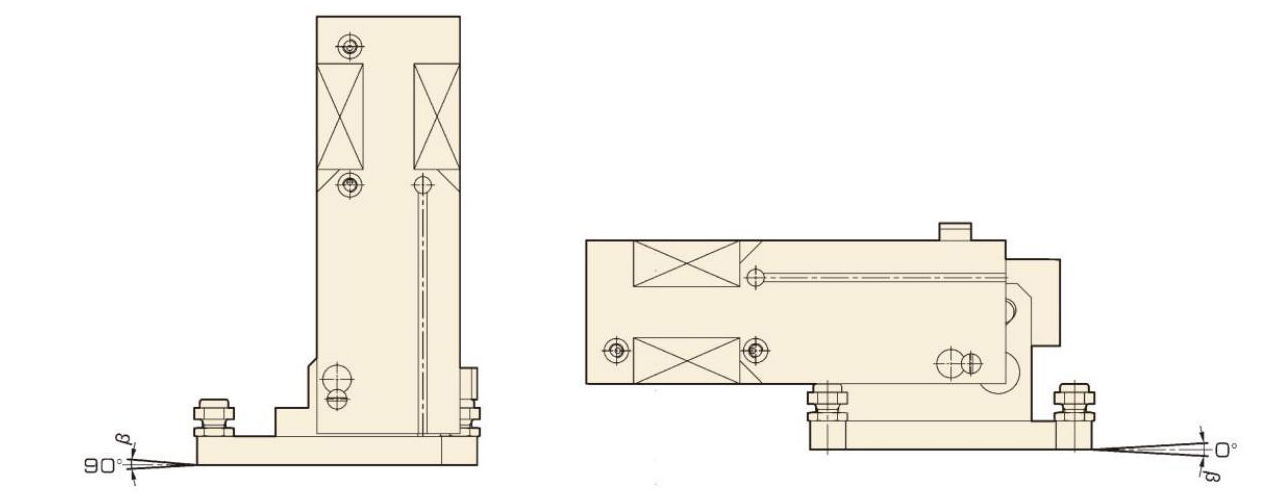

조정 가능한 각도

± 2 °

± 4 °

± 3 °

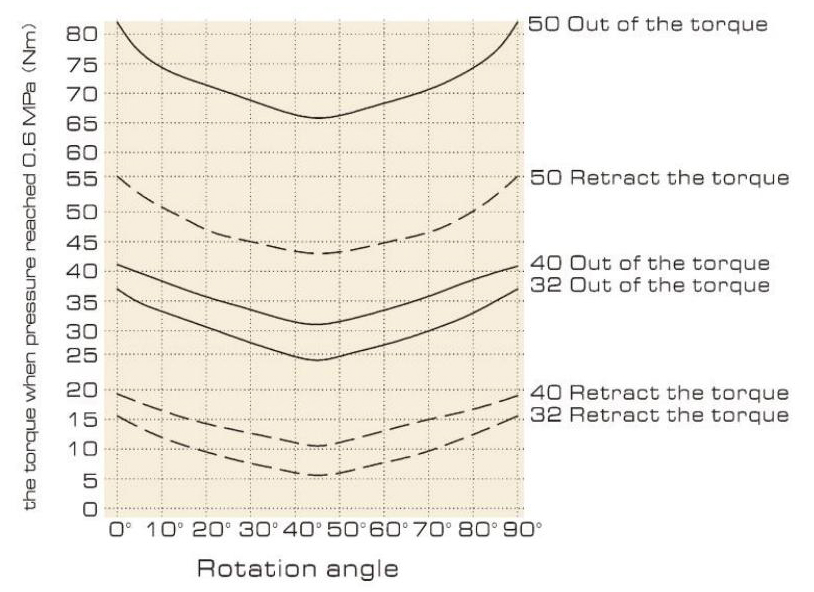

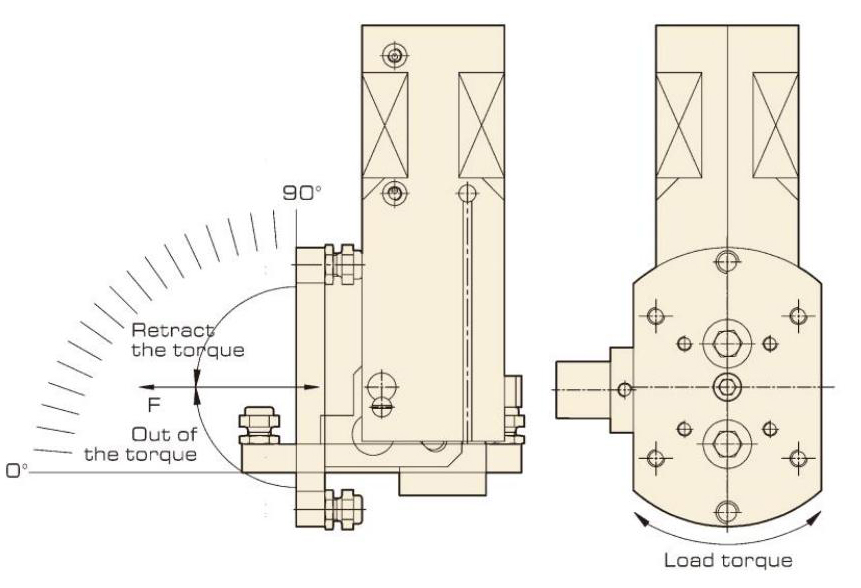

압력 0.6 MPa 일 때 실린더의 토크

> 9.5NM

> 24NM

> 45NM

무게

500g

1050g

1635g
