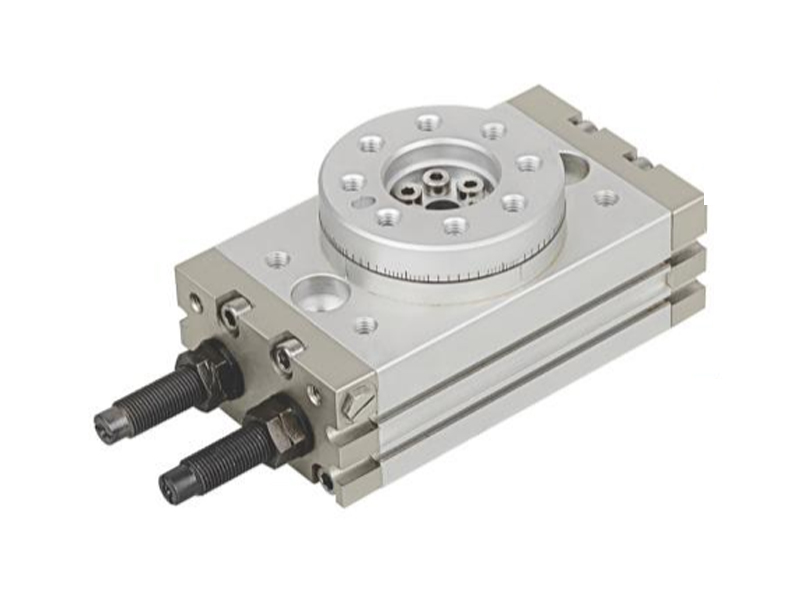

JSAB 시리즈 로타리 테이블 (랙 피니언 스타일)

JSAB 시리즈 로타리 테이블 (랙 피니언 스타일)

특징:

1. 회전식 테이블 유형, 공작물을 쉽게 설치하기 쉽습니다
2. 중공 샤프트는 와이어 또는 에어 파이프를 도입하는 데 사용될 수 있습니다.
3. 표준 각도 조정 장치, 조정 각도 범위가 큽니다 (0 ~ 190 °)
4. 내장 마그네틱 링, 센서는 를 설치할 수 있습니다

  • 제품 매개 변수

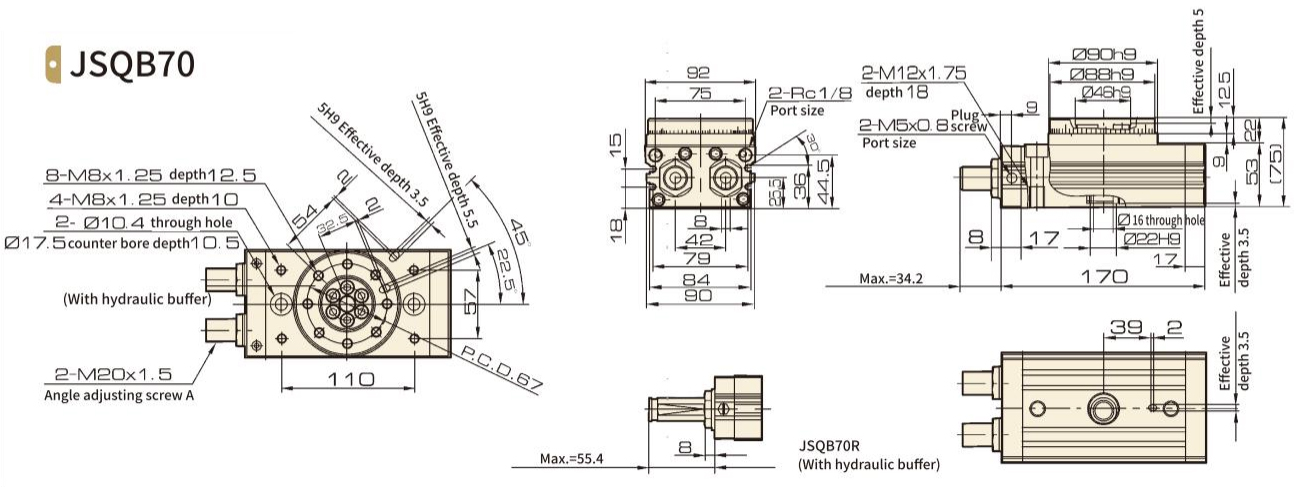

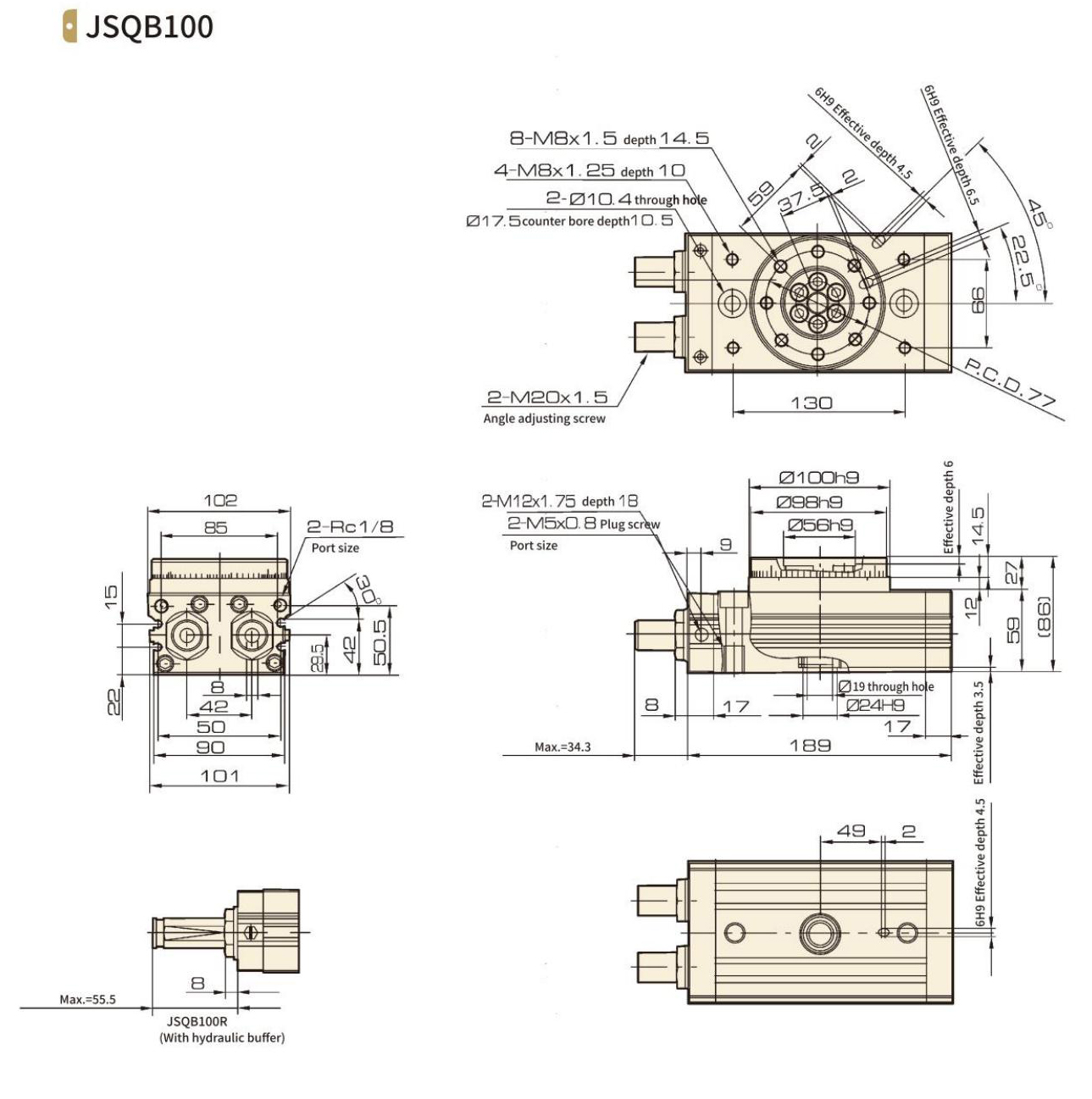

  • 제품 크기

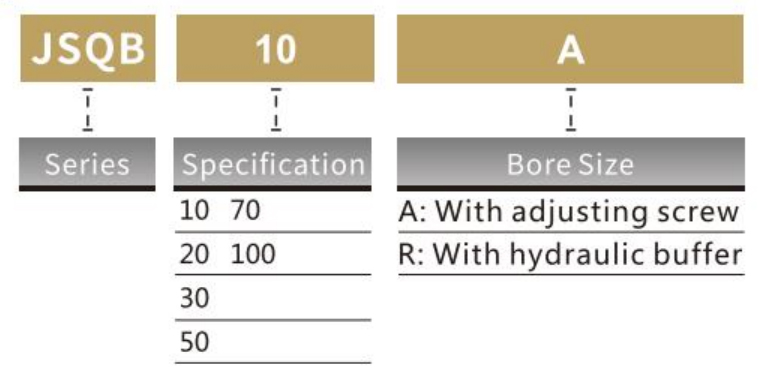

주문 코드

스트로크/센서 모델

암호

센서 모델

10

JEL-07D

20

30

50

70

100

[참고] 센서 특정 주문 코드는 P173을 참조하십시오.

사양

보어 크기 10 20 30 50 70 100
작동 매체 공기 (비 윤활)
작업 이중 연기
작동 압력 범위 0.15 ~ 0.7mpa
주변 및 유체 온도 -10 ~ 60 ℃ (응축 없음)
쿠션 고무 버퍼 (표준)/유압 버퍼 (선택 사항)
활성화
기능		 조정 나사로 0.007J 0025J 0.048J 0.081J 0.24J 0.32J
유압 버퍼로 0.039J 0.116J 0.294J 1.1J 1.6J
각도 조정 범위 0 ~ 190 °
최대. 스최대 각도 190 °

안정적인 흔들림
시간 범위		 조정 나사로 0.2 ~ 1.0S/90 ° 0.2 ~ 1.5S/90 ° 0.2 ~ 2.0S/90 °
유압 버퍼로 0.2 ~ 0.7S/90 ° 0.2 ~ 1.0S/90 °
포트 크기 M5x0.8 1/8

[참고] : 버퍼의 최대 허용 스러스트는 액추에이터의 최대 작동 압력을 결정합니다.
