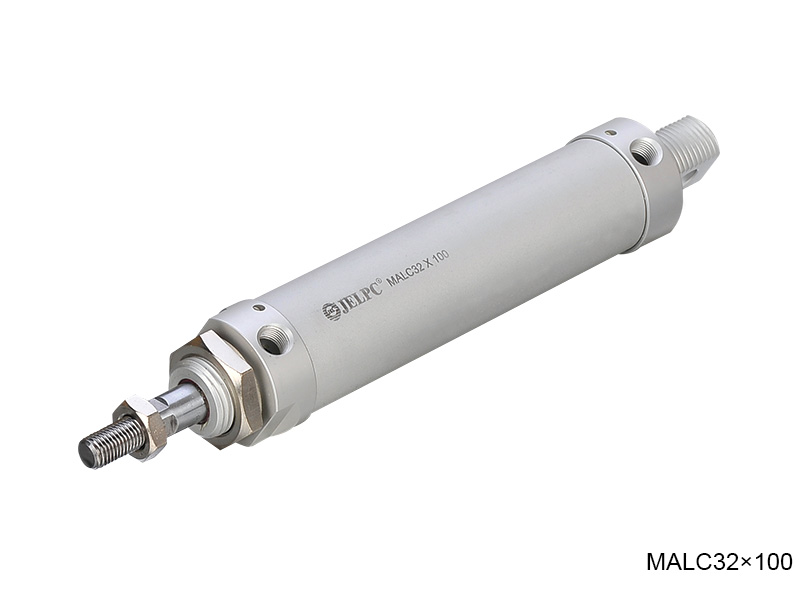

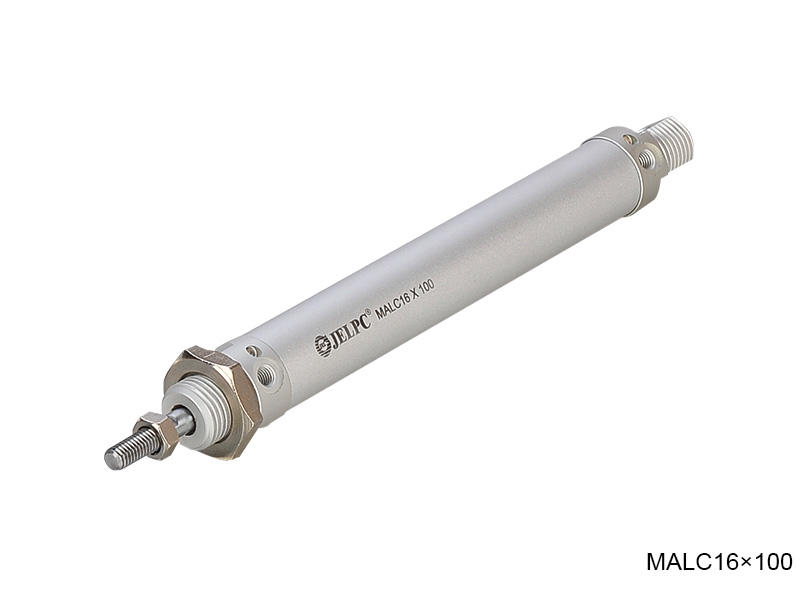

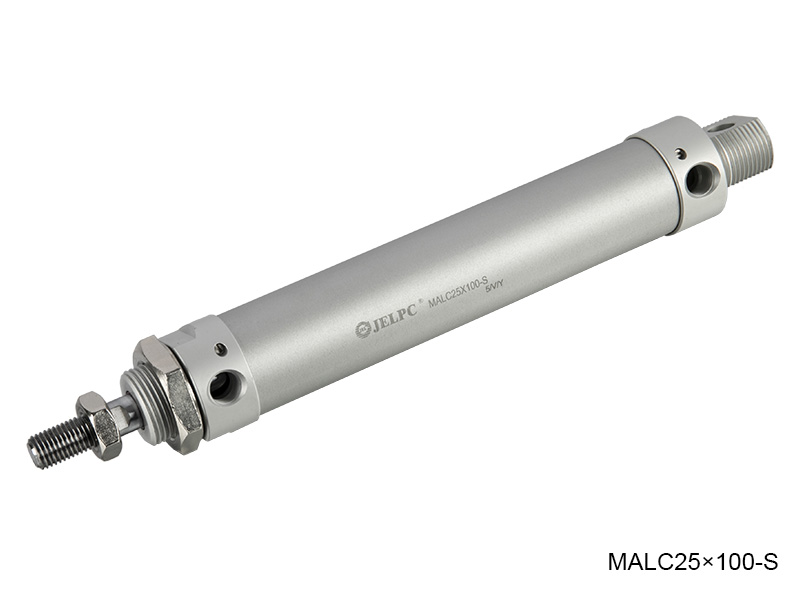

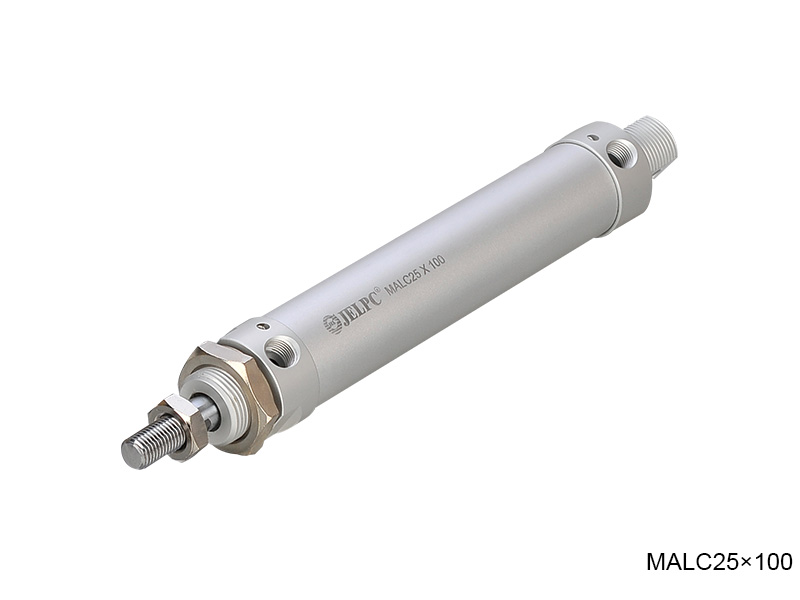

MALC 시리즈 알루미늄 합금 미니 실린더

특징:
1. 피스톤로드의 정밀한 연마, 제품 품질에 대한 정밀한 연마를 사용하여 광범위한 응용 분야의 적응을위한 개선, 프론트 씰의 더 긴 수명.
2. 최적화는 생산 효율성을 설계하고 향상시킵니다.
3. 엔터프라이즈 색상 계획 및 새로운 구조 설계와 결합.
4. 안정화에서 버퍼링 기능을 보장하기 위해 실린더 쿠션 구조의 처리 기술 변경.
5. 버퍼링 미세 조정 범위를 개선하고 고객이 버퍼 스로틀 속도를보다 쉽게 조정할 수 있도록합니다.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

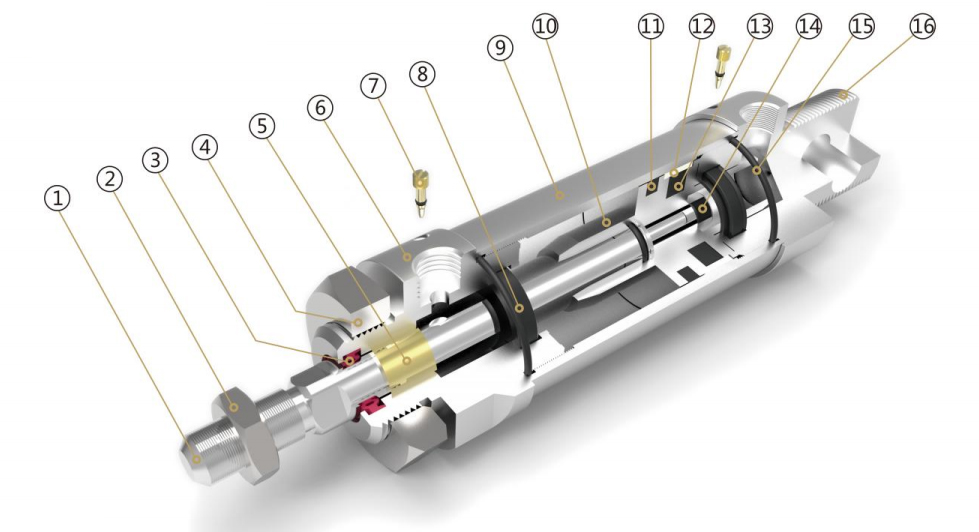

내부 구조

부분품

숫자	이름	숫자	이름
1	피스톤로드	9	통
2	육각 너트	10	피스톤
3	샤프트 씰	11	피스톤 씰
4	육각 너트	12	방지 씰
5	DU 베어링	13	자석
6	앞 표지	14	나사
7	방지 방지 개스킷	15	O링
8	쿠션	16	뒷면 커버

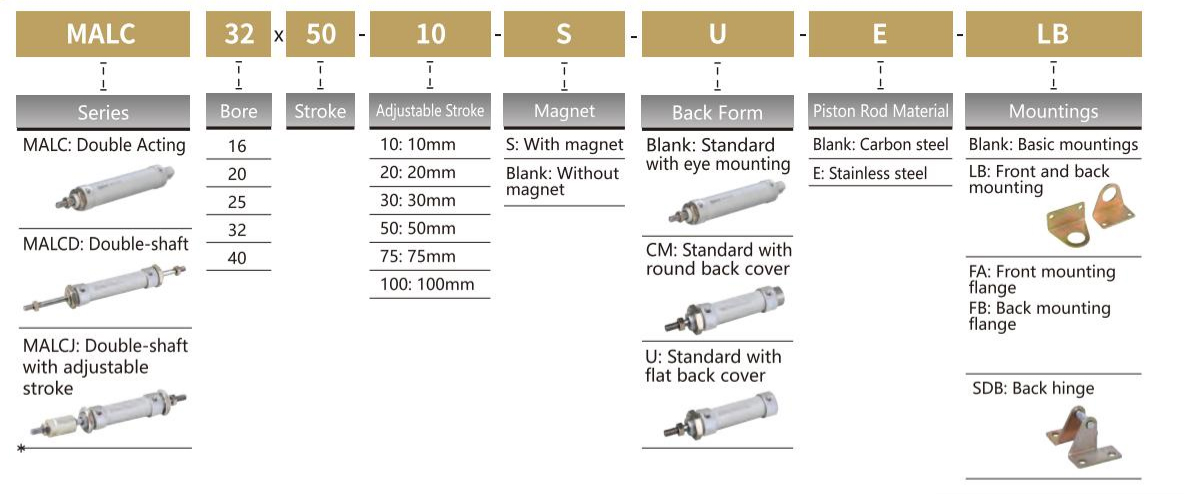

주문 코드

*센서 모델 JEL-01, 스트랩 유형 "SKL-BORE", 특정 주문 코드는 P173을 참조하십시오.

사양

보어 (MM)	16	20	25	32	40
작업	이중 연기
작동 매체	공기
장착	기본 LB FA FB SDB
작동 압력 범위	0.1 ~ 1.0mpa
증거 압력	1.5 MPa
작동 온도 범위	-20 ~ 80 ℃
작동 속도 범위	50 ~ 800mm/s
쿠션	조정 가능한 공기 쿠션
포트 크기	M5 × 0.8	G1/8 "			G1/4 "

스트로크

구경		표준 스트로크	맥스. 스트로크
MALC	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
MALCD/MALCJ	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300

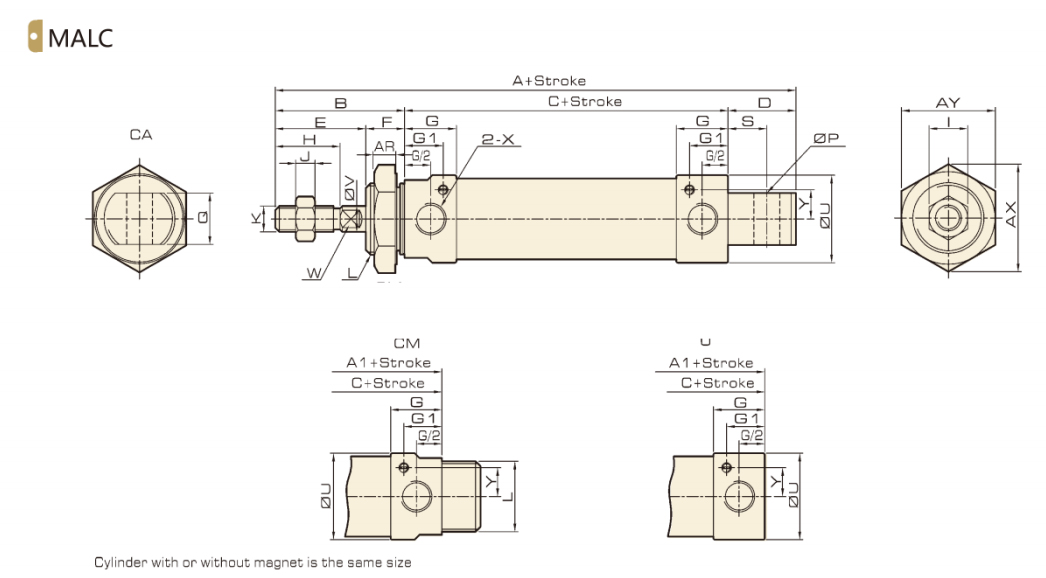

전체 치수

치수

보어/스트로크	A	A1	B	C	D	D1	E	F	G	G1	H	I	J	K
16	105	90	38	52	15	12	24	14	11	6.5	16	10	5	M6×1
20	131	110	40	70	21	12	28	12	16	12	20	12	6	M8×1.25
25	135	114	44	70	21	14	30	14	16	11	22	17	6	M10×1.25
32	141	114	44	70	27	14	30	14	16	11.5	22	17	6	M10×1.25
40	165	138	46	92	27	14	32	14	22	15	24	19	7	M12×1.25

보어/스트로크	L	P	Q	S	U	V	W	X	AR	AX	AY	Y
16	M16×1.5	6	12	6	21	6	5	M5×0.8	6	27.8	24	6
20	M22×1.5	8	16	12	27	8	6	G1/8	7	33.5	29	9
25	M22×1.5	8	16	12	32	10	8	G1/8	7	33.5	29	9
32	M24×2	10	16	15	39.5	12	10	G1/8	9	37	32	11.5
40	M30×2	12	20	15	47	16	14	G1/4	9	46	40	14

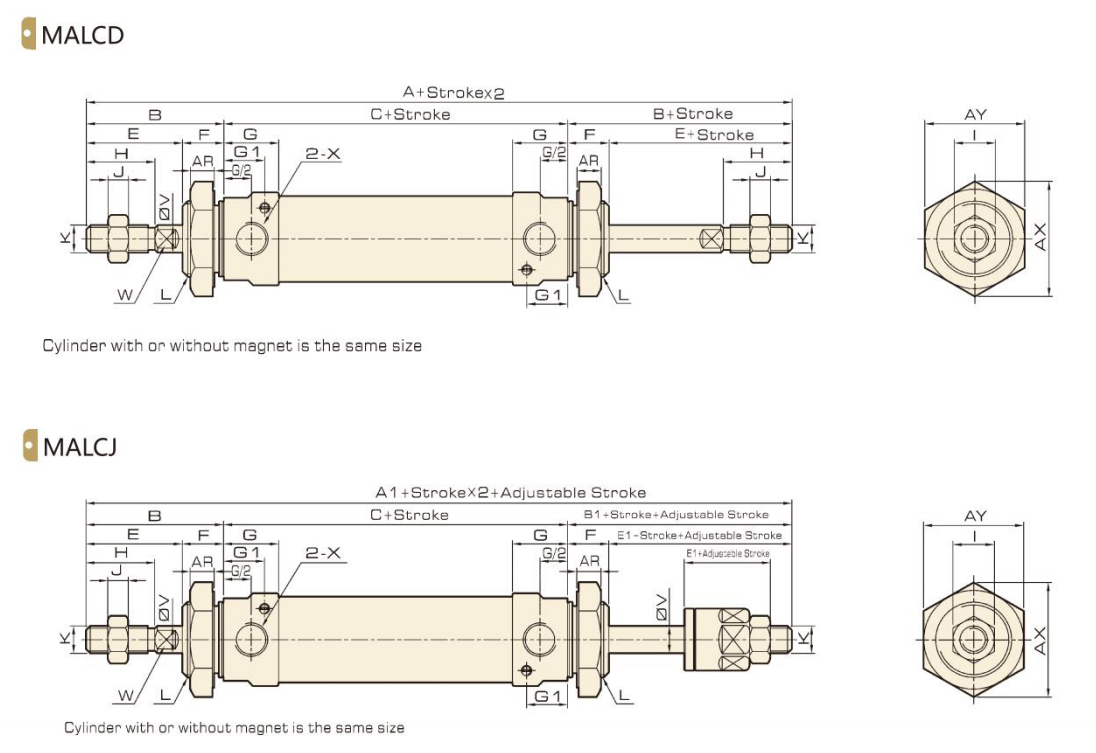

전체 치수

치수

보어 상징	A	A1	B	B1	C	E	E1	F	G	G1	H	I	J	K	L	U	V	W	X	AR	AX	AY	Y
16	128	125	38	35	52	24	21	14	11	6.5	16	10	5	M6×1	M16×1.5	21	6	5	M5×0.8	6	27.8	24	6
20	150	147	40	37	70	28	25	12	16	12	20	12	6	M8×1.25	M22×1.5	27	8	6	G1/8	7	33.5	29	9
25	158	155	44	41	70	30	27	14	16	11	22	17	6	M10×1.25	M22×1.5	32	10	8	G1/8	7	33.5	29	9
32	158	155	44	41	70	30	27	14	16	11.5	22	17	6	M10×1.25	M24×2	39.5	12	10	G1/8	9	37	32	11.5
40	184	180	46	42	92	32	28	14	22	15	24	19	7	M12×1.25	M30×2	47	16	4	G1/4	9	46	40	14

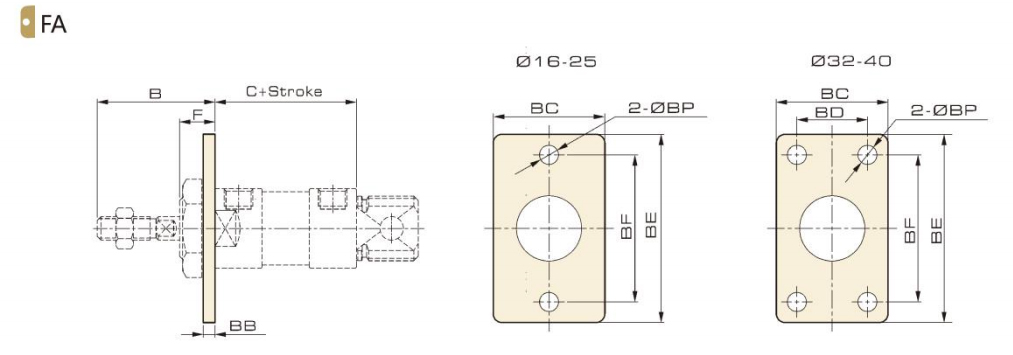

전체 치수

치수

상징	B	C (Mal 에스eries)	C (MSAL/MTAL 시리즈)			BB	BC	BD	BE	BF	BP	F
보어/스트로크	B	C (Mal 에스eries)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
16	38	52	77	102	-	3	26	-	52	40	5.5	14
20	40	70	95	120	145	4	38	-	64	50	6.5	12
25	44	70	95	120	145	4	38	-	64	50	6.5	14
32	44	70	95	120	145	4	47	33	72	58	6.5	14
40	46	92	117	142	167	4	50	36	84	70	6.5	14

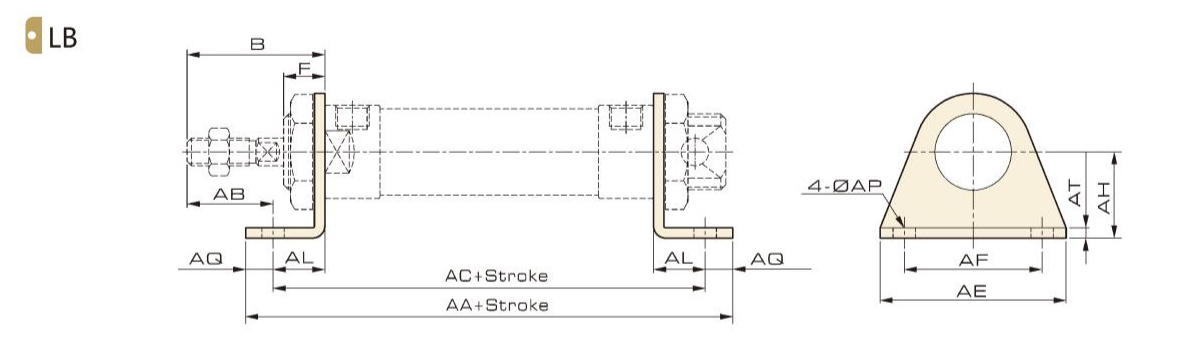

전체 치수

치수

상징	B	AA (Mal 시리즈)	AA (MSAL/MTAL 시리즈)			AB	AC (MAL 시리즈)	AC (MSAL/MTAL 시리즈)			AE	AF	AH	AL	AP	AQ	AT	F
보어/스트로크	B	AA (Mal 시리즈)	0-50	50-100	100-150	AB	AC (MAL 시리즈)	0-50	50-100	100-150	AE	AF	AH	AL	AP	AQ	AT	F
16	38	90	115	140	-	25	78	103	128	-	44	32	20	13	5.5	6	3	14
20	40	116	141	166	191	25	100	125	150	175	54	40	25	15	6.5	8	3	12
25	44	116	141	166	191	29	100	125	150	175	54	40	25	15	6.5	8	3	14
32	44	136	161	186	211	19	120	145	170	195	59	45	32	25	6.5	8	4	14
40	46	158	183	208	233	21	142	167	192	217	64	50	36	25	6.5	8	4	14

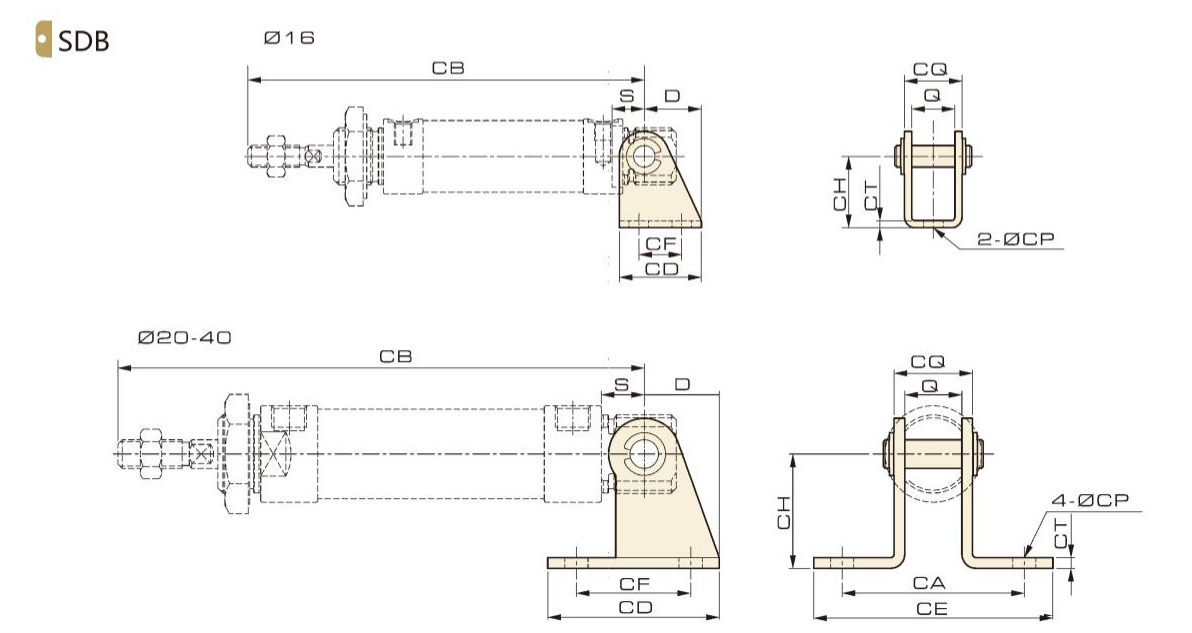

전체 치수

치수

상징	D	S	Q	CA	CB (MAL시리즈)	CB (MSAL/MTAL 시리즈)			CD	CE	CF	CH	CT	CP	CQ
보어/스트로크	D	S	Q	CA	CB (MAL시리즈)	0-50	50-100	100-150	CD	CE	CF	CH	CT	CP	CQ
16	16	9	12	-	96	121	146	-	23	-	12	20	2	5.5	16
20	21	12	16	51	122	147	172	197	48	67	32	32	3	6.5	22
25	21	12	16	51	126	151	176	201	48	67	32	32	3	6.5	22
32	27	15	16	51	129	154	179	204	52	67	36	36	4	6.5	24
40	27	15	20	55	153	178	203	228	56	71	40	40	4	6.5	28

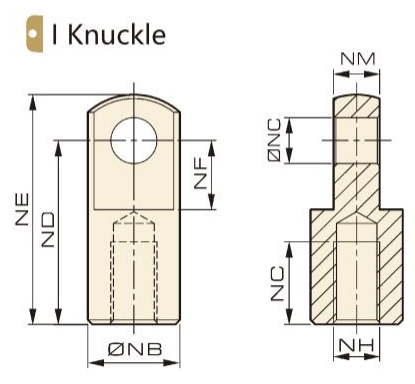

전체 치수

치수

모델	NB	NC	ND	NE	NF	NG	NH	NM	구경	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4X0.7	4	적응 된 피팅 양식
F-M06100I	12	5	21	28	8.5	8	M6X1	6		√
F-M08125I	16	8	30	40	11	15	M8X1.25	8			√
F-M10125I	20	10	40	52	15	18	M10x1.25	10				√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12						√
