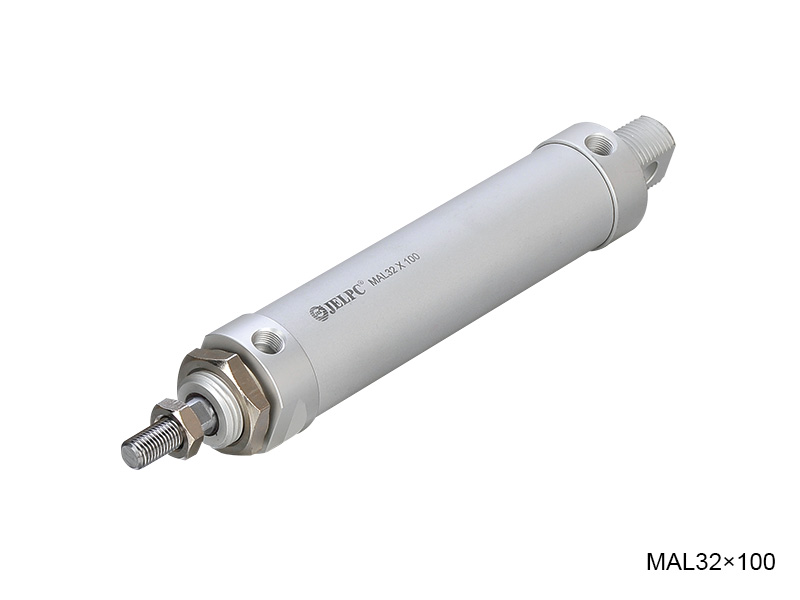

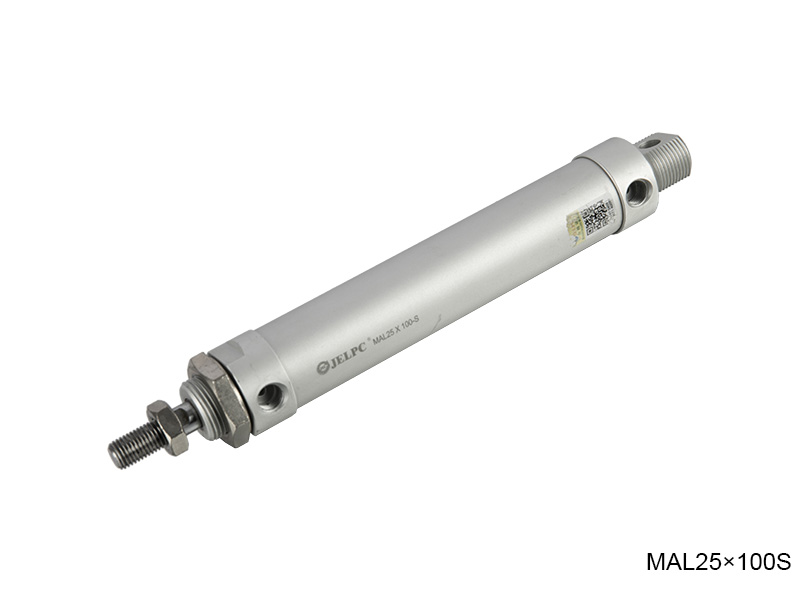

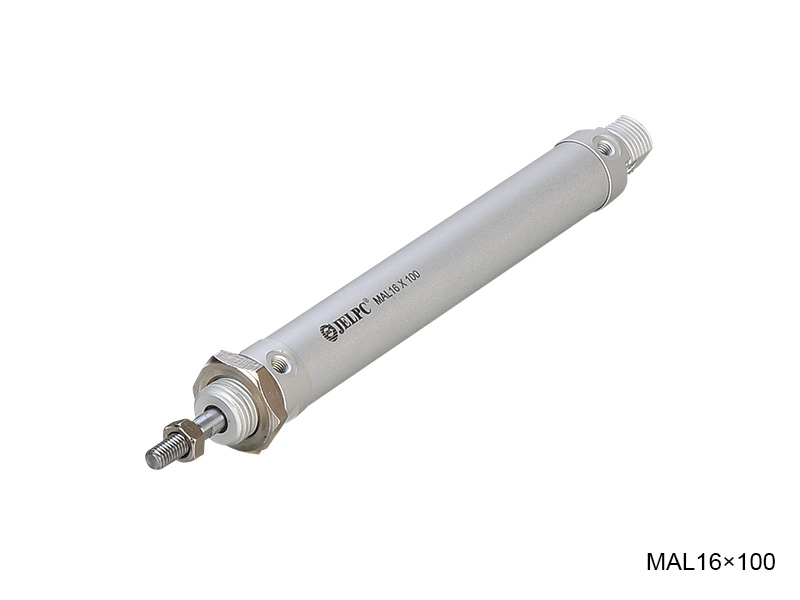

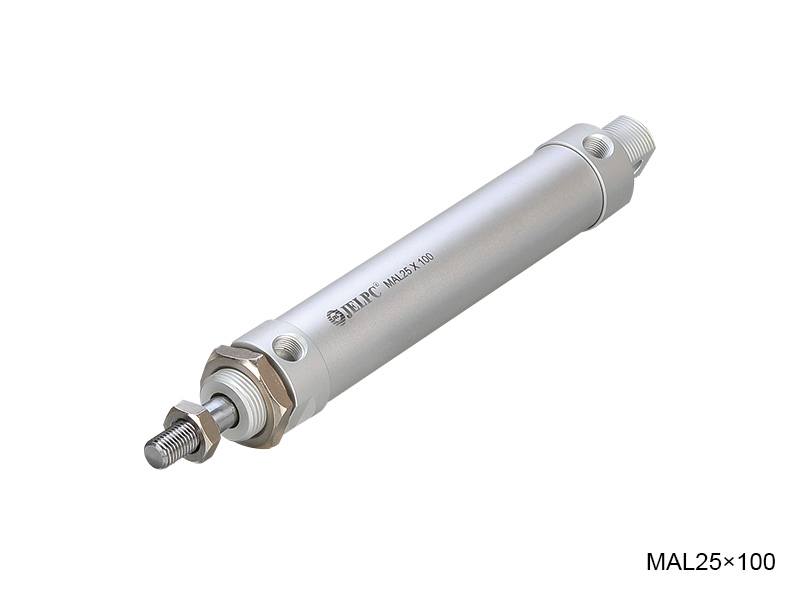

MAL 시리즈 알루미늄 합금 미니 실린더

특징:
1. 피스톤로드의 정밀한 연마, 제품 품질에 대한 정밀한 연마를 사용하여 광범위한 응용 분야의 적응을위한 개선, 프론트 씰의 더 긴 수명.
2. 최적화는 생산 효율성을 설계하고 향상시킵니다.
3. 엔터프라이즈 색상 계획 및 새로운 구조 설계와 결합.
4. 내장된 개스킷을 사용하여 충돌 후 피스톤의 압력 영역을 늘립니다.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

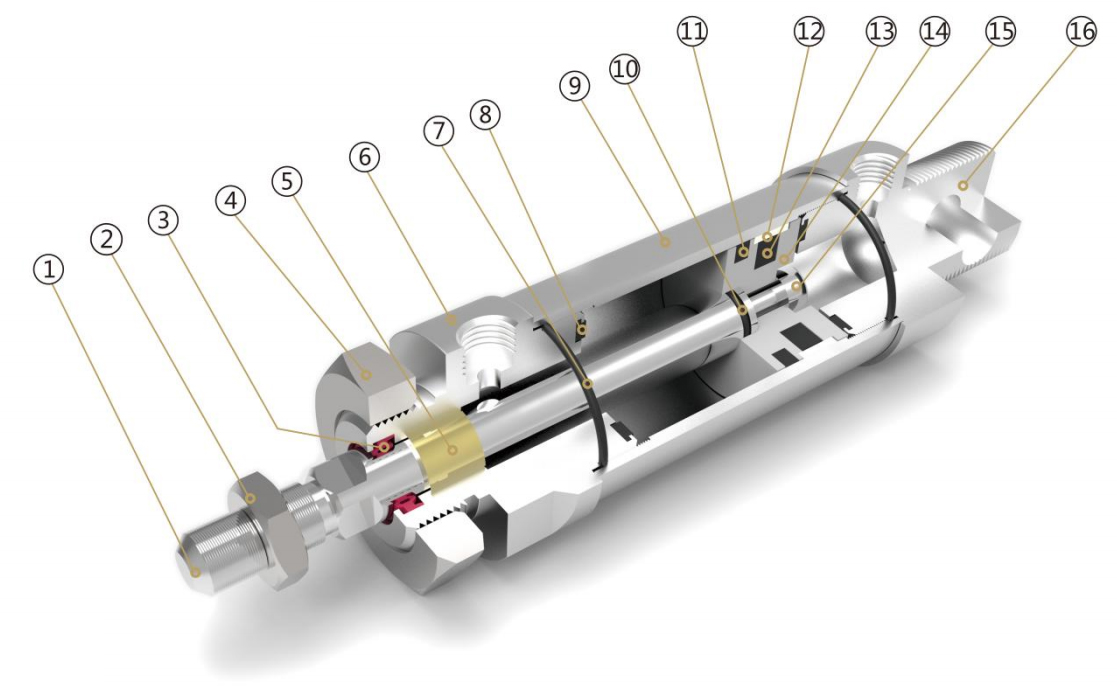

내부 구조

부분품

숫자	이름	숫자	이름
1	피스톤로드	9	통
2	육각 너트	10	O링
3	샤프트 씰	11	피스톤 씰
4	육각 너트	12	방지 씰
5	DU 베어링	13	자석
6	앞 표지	14	피스톤
7	O링	15	소켓 헤드 캡 나사
8	방지 방지 개스킷	16	뒷면 커버

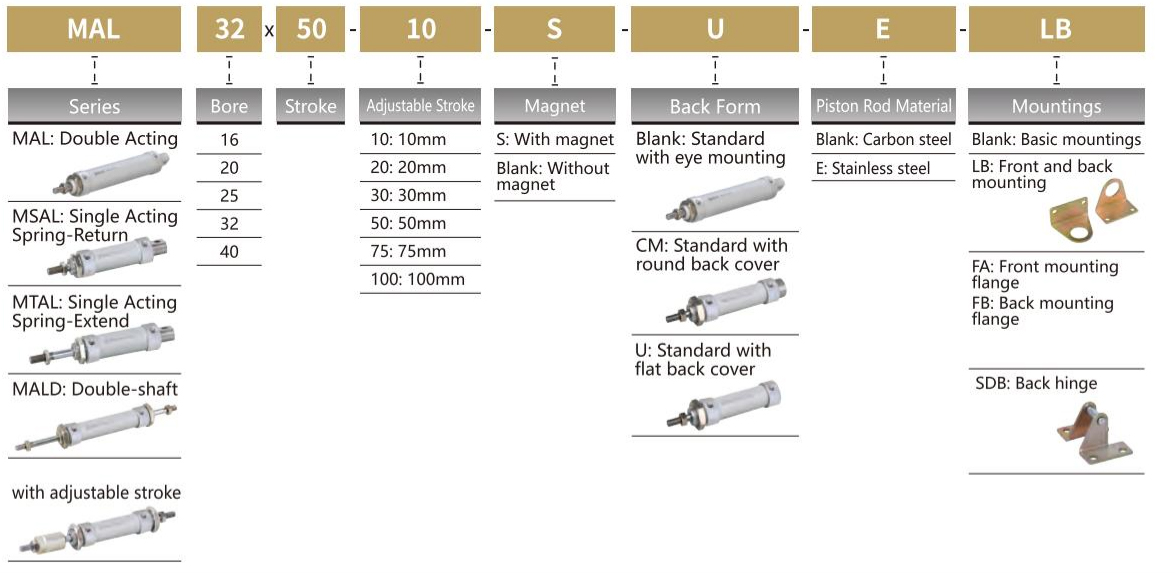

주문 코드

*센서 모델 JEL-01, StrapType "SKL-구경", 특정 주문 코드는 p173을 참조하십시오.

사양

보어 (MM)	16	20	25	32	40
작업	이중 연기 또는 단일 연기
작동 매체	공기
장착	기본 LB FA FB SDB
작동 압력 범위	0.1 〜1.0mpa
증거 압력	1.5 MPa
작동 온도 범위	-20 〜80 ℃
작동 속도 범위	50-800mm/s
쿠션	개스킷 쿠션
포트 크기	M5x0.8	G1/8 "			G1/4"

스트로크

보어		표준 스트로크	맥스. 스트로크
MAL/MALC	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
MALD/MALJ MALCD/MALCJ	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
MSAL/MTAL	16	15 20 25 30 40 50 60 75 80 100	100
MSAL/MTAL	20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150	150

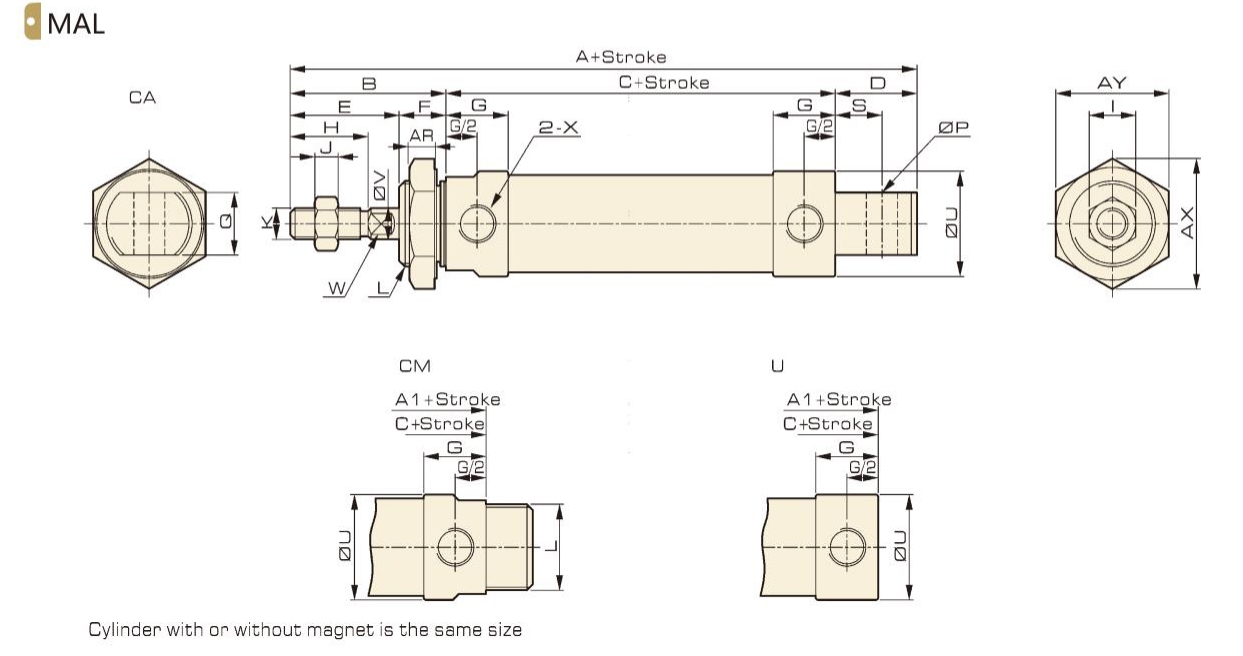

전체 치수

치수

보어 상징	A	A1	B	C	D	D1	E	F	G	G1	H	I	J	K
16	105	90	38	52	15	12	24	14	11	6.5	16	10	5	M6×1
20	131	110	40	70	21	12	28	12	16	12	20	12	6	M8×1.25
25	135	114	44	70	21	14	30	14	16	11	22	17	6	M10×1.25
32	141	114	44	70	27	14	30	14	16	11.5	22	17	6	M10×1.25
40	165	138	46	92	27	14	32	14	22	15	24	19	7	M12×1.25

보어 상징	L	P	Q	S	U	V	W	X	AR	AX	AY	Y
16	M16×1.5	6	12	6	21	6	5	M5×0.8	6	27.8	24	6
20	M22×1.5	8	16	12	27	8	6	G1/8	7	33.5	29	9
25	M22×1.5	8	16	12	32	10	8	G1/8	7	33.5	29	9
32	M24×2	10	16	15	39.5	12	10	G1/8	9	37	32	11.5
40	M30×2	12	20	15	47	16	14	G1/4	9	46	40	14

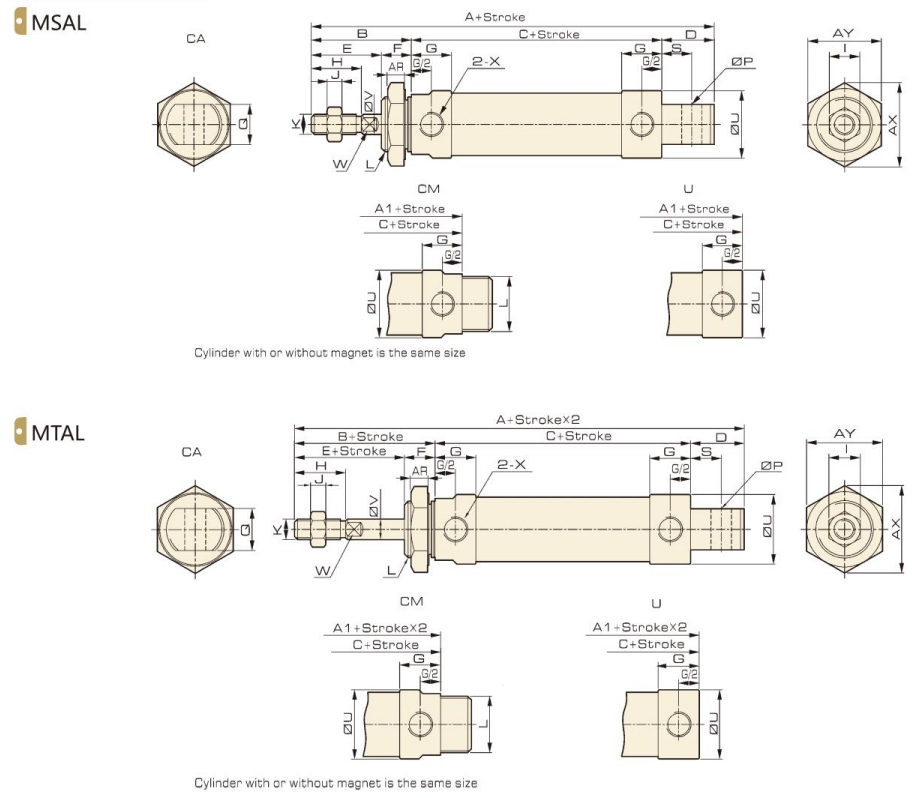

전체 치수

치수

상징	A			A1			B	S			D	D1	E	F	G
보어/스트로크	0-50	50-100	100-150	0-50	50-100	100-150		0-50	50-100	100-150
16	130	155	-	115	140	-	38	77	102	-	15	12	24	14	11
20	156	181	206	135	160	185	40	95	120	145	21	12	28	12	16
25	160	185	210	139	164	189	44	95	120	145	21	14	30	14	16
32	166	191	216	139	164	189	44	95	120	145	27	14	30	14	16
40	190	215	240	163	188	213	46	117	142	167	27	14	32	14	22

보어/기호	H	I	J	K	L	P	Q	S	U	V	W	X	AR	AX	AY
16	16	10	5	M6×1	M16×1.5	6	12	6	21	6	5	M5×0.8	6	27.8	24
20	20	12	6	M8×1.25	M22×1.5	8	16	12	27	8	6	G1/8	7	33.5	29
25	22	17	6	M10×1.25	M22×1.5	8	16	12	32	10	8	G1/8	7	33.5	29
32	22	17	6	M10×1.25	M24×2	10	16	15	39.5	12	10	G1/8	9	37	32
40	24	19	7	M12×1.25	M30×2	12	20	15	47	16	14	G1/4	9	46	40

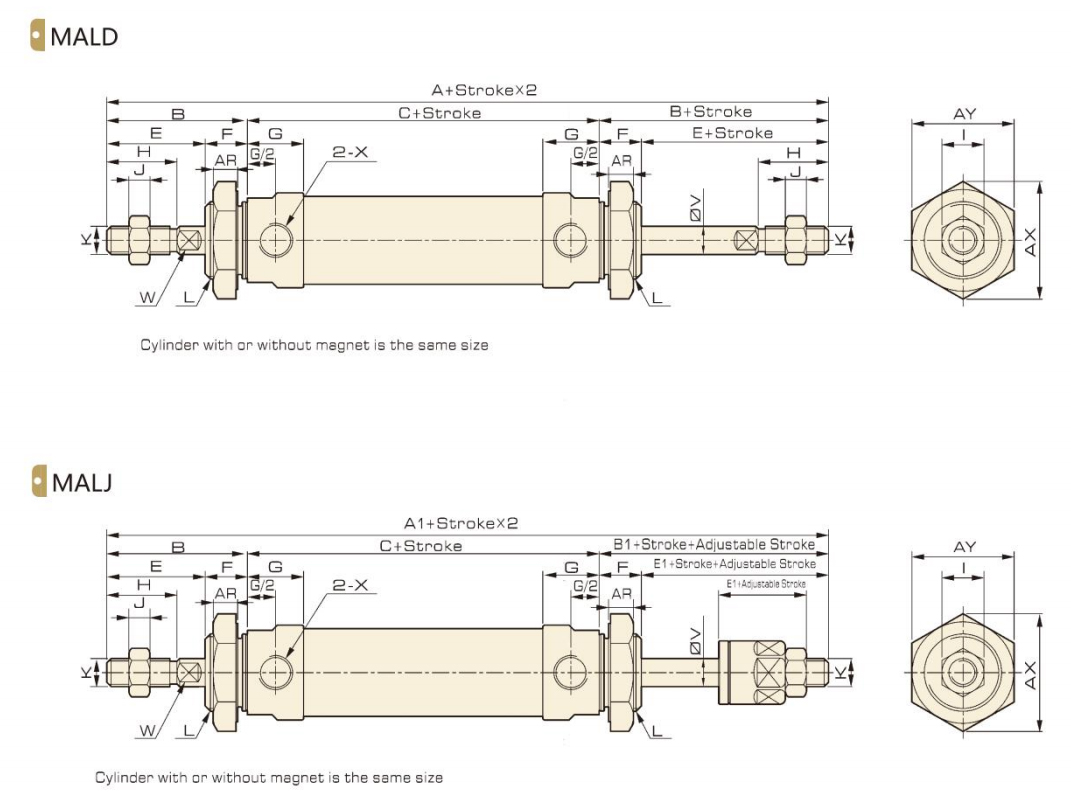

전체 치수

치수

보어 상징	A	A1	B	B1	C	E	E1	F	G	G1	H	I	J	K	L	U	V	W	X	AR	AX	AY	Y
16	128	125	38	35	52	24	21	14	11	6.5	16	10	5	M6x1	M16xl.5	21	6	5	M5x0.8	6	27.8	24	6
20	150	147	40	37	70	28	25	12	16	12	20	12	6	M8x1.25	M22xl.5	27	8	6	G1/8	7	33.5	29	9
25	158	155	44	41	70	30	27	14	16	11	22	17	6	M10x1.25	M22xl.5	32	10	8	G1/8	7	33.5	29	9
32	158	155	44	41	70	30	27	14	16	11.5	22	17	6	M10x1.25	M24x2	39.5	12	10	G1/8	9	37	32	11.5
40	184	180	46	42	92	32	28	14	22	15	24	19	7	M12x1.25	M30x2	47	16	14	G1/4	9	46	40	14
