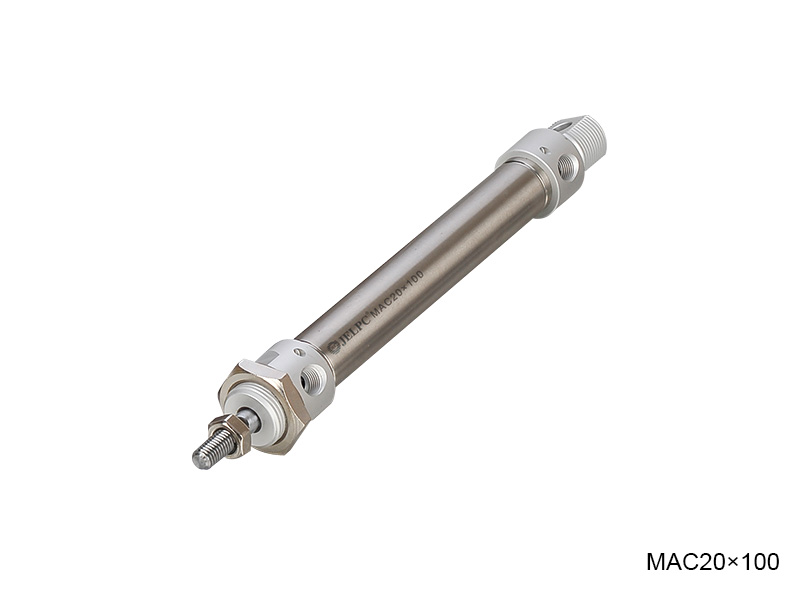

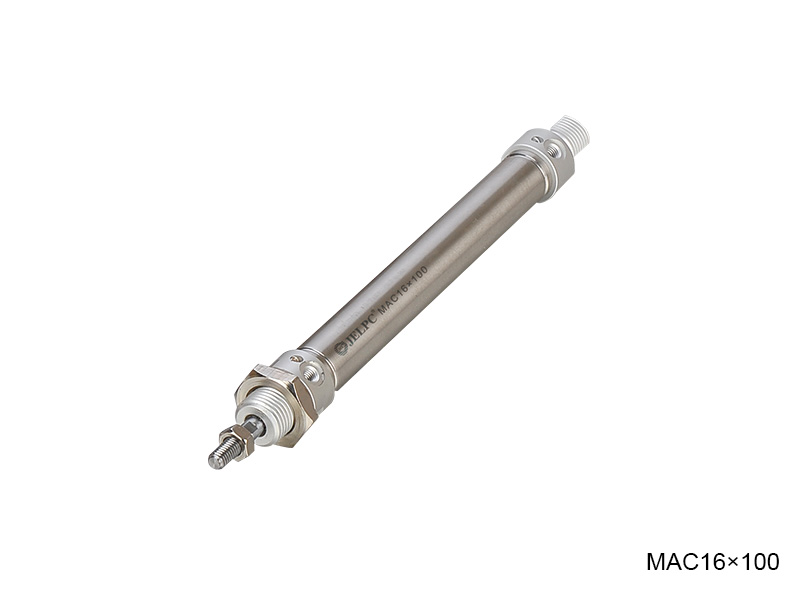

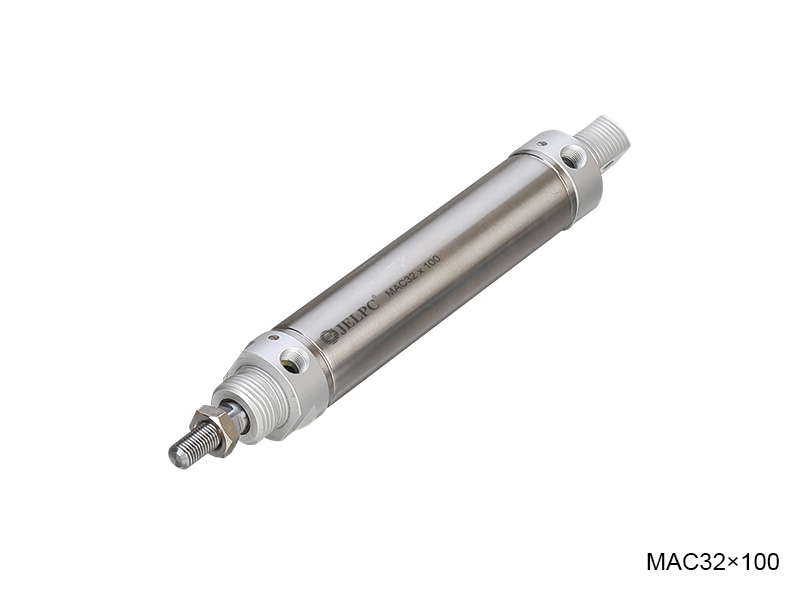

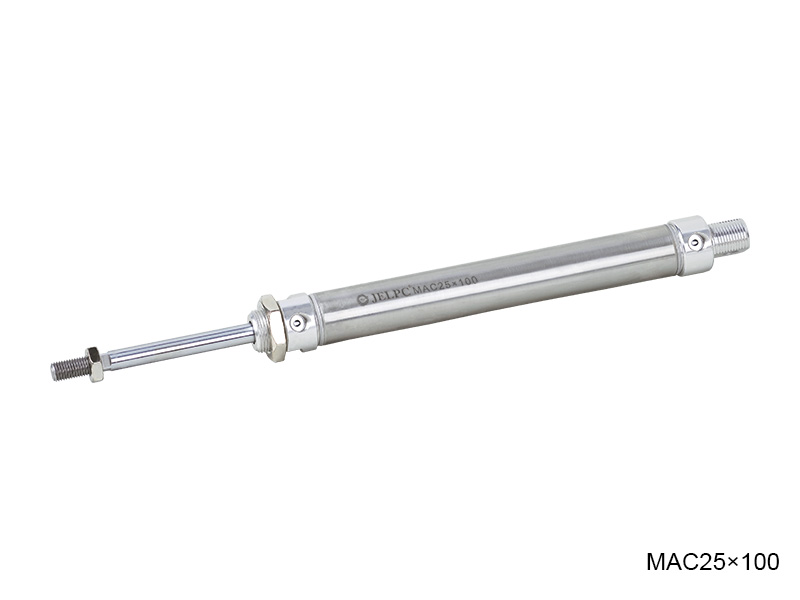

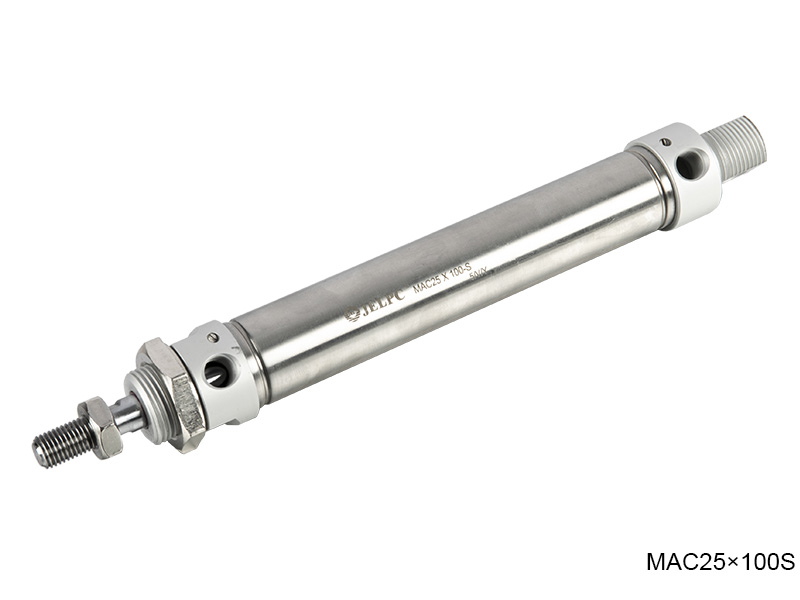

Mac 시리즈 스테인리스 스틸 미니 실린더

특징:
1. 피스톤로드의 정밀한 연마, 제품 품질에 대한 정밀한 연마를 사용하여 광범위한 응용 분야의 적응을위한 개선, 프론트 씰의 더 긴 수명.
2. 최적화는 생산 효율성을 설계하고 향상시킵니다.
3. 반원형 그루브 경련으로 통합 된 엔터프라이즈 색상 계획 및 새로운 구조 설계 스테인리스 스틸 시리즈 실린더와 결합.
4. 안정화에서 버퍼링 기능을 보장하기 위해 실린더 쿠션 구조의 처리 기술 변경.
5. 버퍼링 미세 조정 범위를 개선하고 고객이 버퍼 스로틀 속도를보다 쉽게 조정할 수 있도록합니다.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

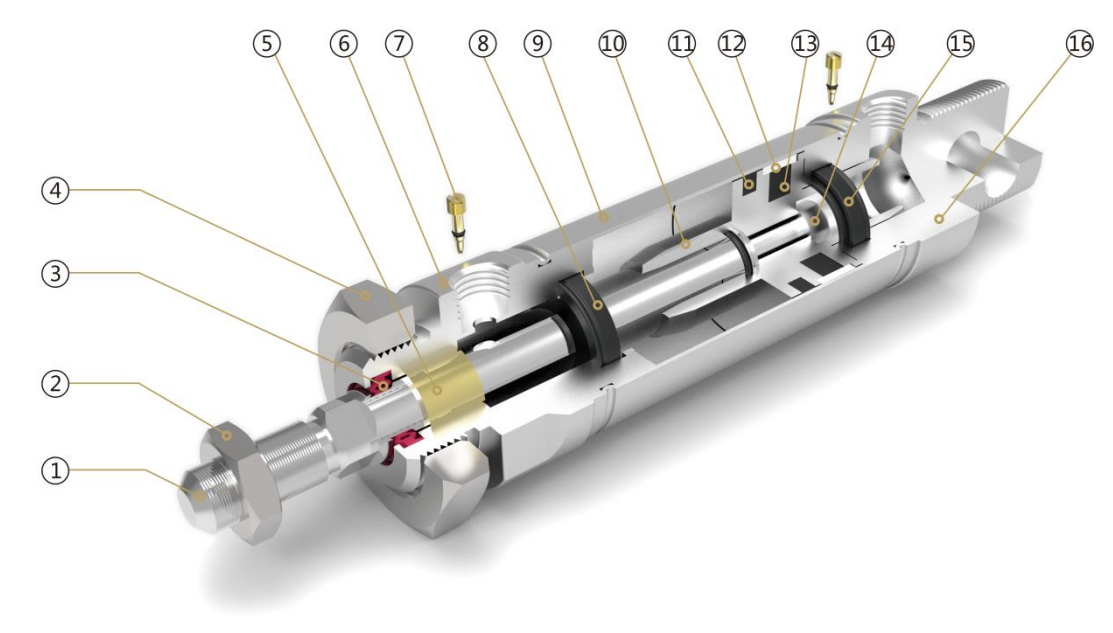

내부 구조

부분품

숫자	이름	숫자	이름
1	피스톤로드	9	통
2	육각 너트	10	피스톤
3	샤프트 씰	11	피스톤 씰
4	육각 너트	12	방지 씰
5	DU 베어링	13	자석
6	앞 표지	14	소켓 헤드 캡 나사
7	방지 방지 개스킷	15	쿠션
8	쿠션	16	뒷면 커버

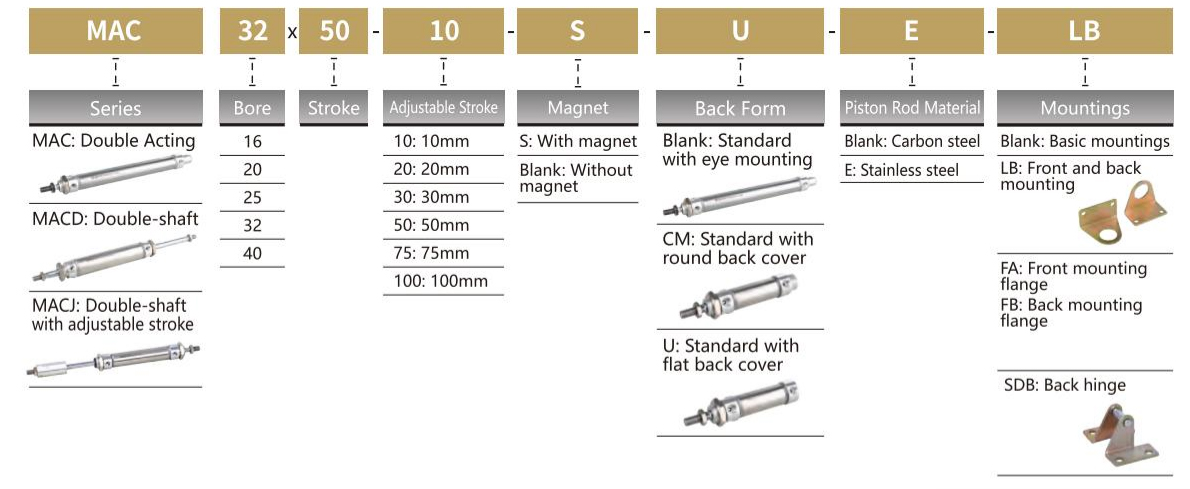

주문 코드

*센서 모델 JEL-01, StrapType "SKB-구경", 특정 주문 코드는 P173을 참조하십시오.

사양

보어 (MM)	16	20	25	32	40
작업	이중 연기
작동 매체	공기
장착	기본 LB FA FB SDB
작동 압력 범위	0.1 〜1.0mpa
증거 압력	1.5 MPa
작동 온도 범위	-20 〜80 〜
작동 속도 범위	50-800mm/s
쿠션	조정 가능한 공기 쿠션
포트 크기	M5x0.8	G1/8 "

스트로크

Bore		표준 스트로크	맥스. 스트로크
MAC	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
MACD/MACJ	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300

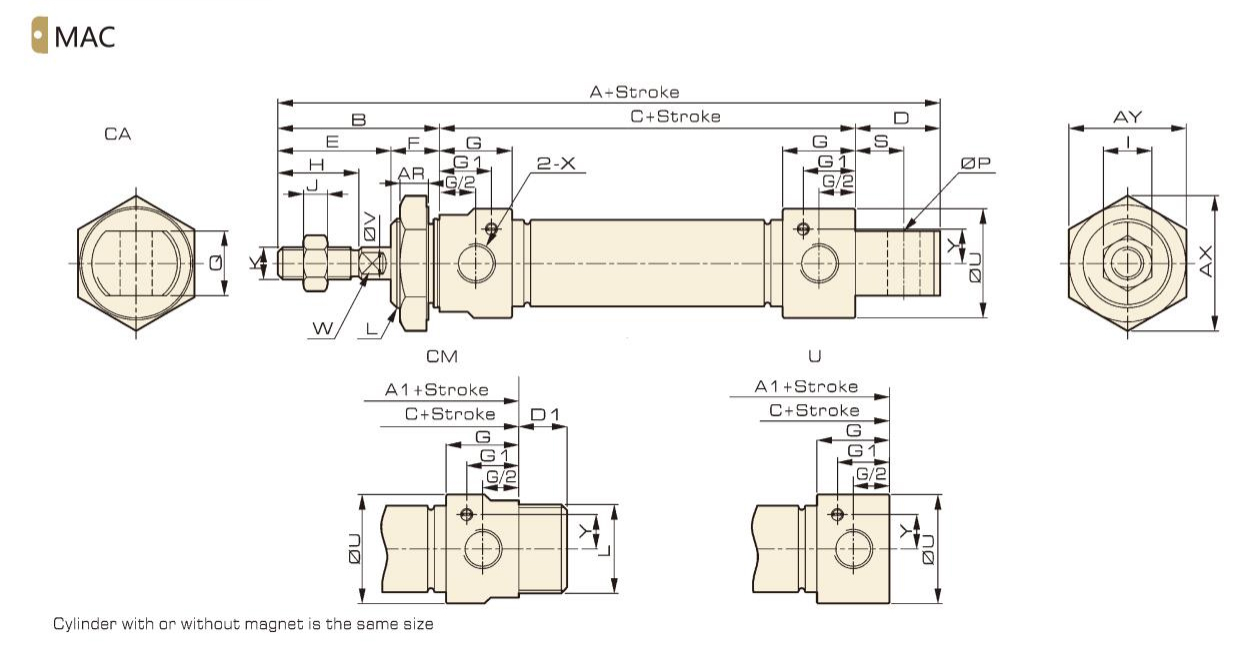

전체 치수

치수

보어 상징	A	A1	B	C	D	D1	E	F	G	G1	H	I	J	K
16	114	98	38	60	16	12	22	16	12	8	16	10	5	M6엑스1
20	137	116	40	76	21	12	28	12	18	13	20	12	6	M8엑스1.25
25	141	120	44	76	21	14	30	14	16	11	22	17	6	M10x1.25
32	147	120	44	76	27	14	30	14	16	11.5	22	17	6	M10x1.25
40	150	123	46	77	27	14	32	14	16.7	12	24	19	7	M12x1.25

보어 상징	L	P	Q	S	U	V	W	X	AR	AX	AY	Y
16	M16×1.5	6	12	9	21	6	5	M5×0.8	6	27.8	24	6
20	M22×1.5	8	16	12	27	8	6	G1/8	7	33.5	29	8.5
25	M22×1.5	8	16	12	30	10	8	G1/8	7	33.5	29	9.5
32	M24×2	10	16	15	35	12	10	G1/8	9	37	32	11.5
40	M30×2	12	20	15	42	16	14	G1/8	9	46	40	14

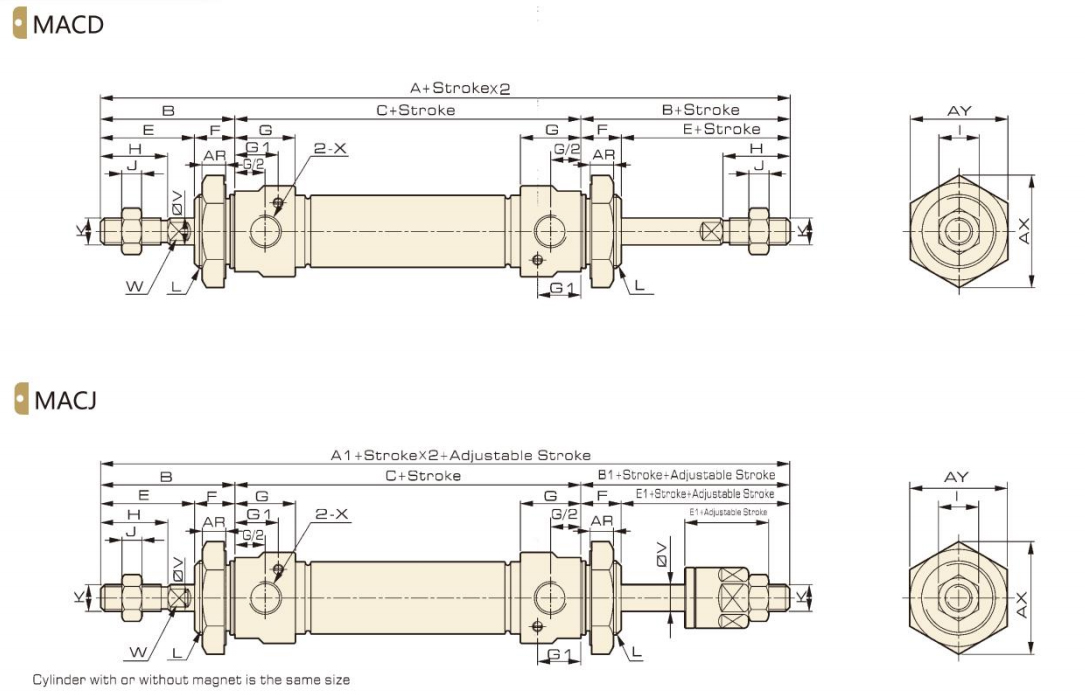

전체 치수

치수

보어 상징	A	A1	B	B1	C	E	E1	F	G	G1	H	I	J	K	L	U	V	W	X	AR	AX	AY	Y
16	136	135	38	37	60	22	21	16	12	8	16	10	5	M6×1	M16×1.5	21	6	5	M5×0.8	6	27.8	24	6
20	156	153	40	37	76	28	25	12	18	13	20	12	6	M8×1.25	M22×1.5	27	8	6	G1/8	7	33.5	29	8.5
25	164	161	44	41	76	30	27	14	16	11	22	17	6	M10×1.25	M22×1.5	30	10	8	G1/8	7	33.5	29	9.5
32	164	161	44	41	76	30	27	14	16	11.5	22	17	6	M10×1.25	M24×2	35	12	10	G1/8	9	37	32	11.5
40	169	166	46	42	77	32	28	14	16.7	12	24	19	7	M12×1.25	M30×2	42	16	14	G1/8	9	46	40	14

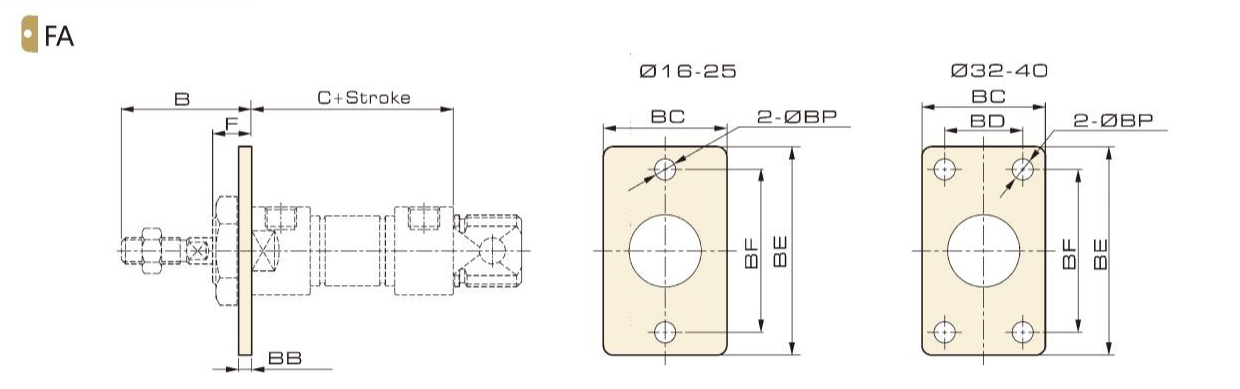

전체 치수

치수

상징	B	C (MA 시리즈)	C (MSA/MTA 시리즈)			BB	BC	BD	BE	BF	BP	F
보어/스트로크	B	C (MA 시리즈)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
16	38	60	85	110		3	26		52	40	5.5	16
20	40	76	101	126	151	4	38	-	64	50	6.5	12
25	44	76	101	126	151	4	38	-	64	50	6.5	14
32	44	76	101	126	151	4	47	33	72	58	6.5	14
40	46	77	102	127	152	4	50	36	84	70	6.5	14

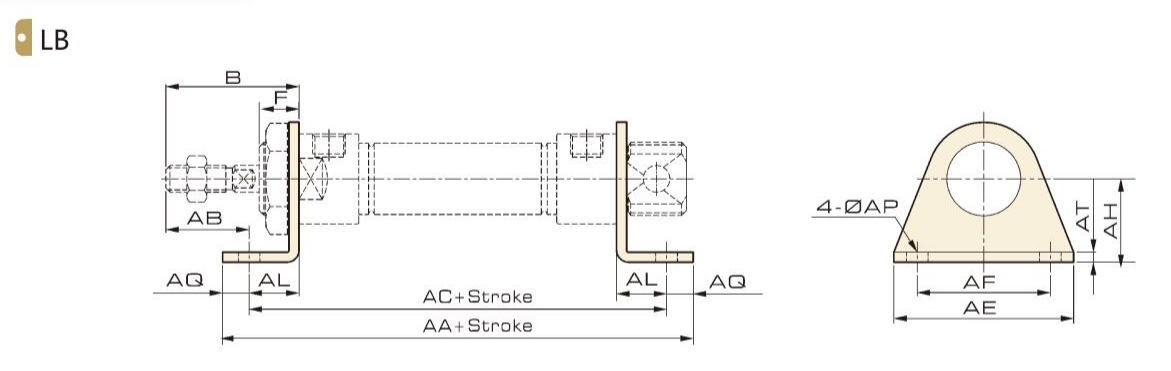

전체 치수

치수

상징	B	AA (MA 시리즈)	AA (MSA/MTA 시리즈)			AB	AC (MAL 시리즈)	AC (MS알/MTAL 시리즈)			AE	AF	AH	AL	AP	AQ	AT	F
보어/스트로크	B	AA (MA 시리즈)	0-50	50-100	100-150	AB	AC (MAL 시리즈)	0-50	50-100	100-150	AE	AF	AH	AL	AP	AQ	AT	F
16	38	98	123	148	-	25	86	111	136	-	44	32	20	13	5.5	6	3	16
20	40	122	147	172	197	25	106	131	156	181	54	40	25	15	6.5	8	3	12
25	44	122	147	172	197	29	106	131	156	181	54	40	25	15	6.5	8	3	14
32	44	142	167	192	217	19	126	151	176	201	59	45	32	25	6.5	8	4	14
40	46	143	168	193	218	21	127	152	177	202	64	50	36	25	6.5	8	4	14

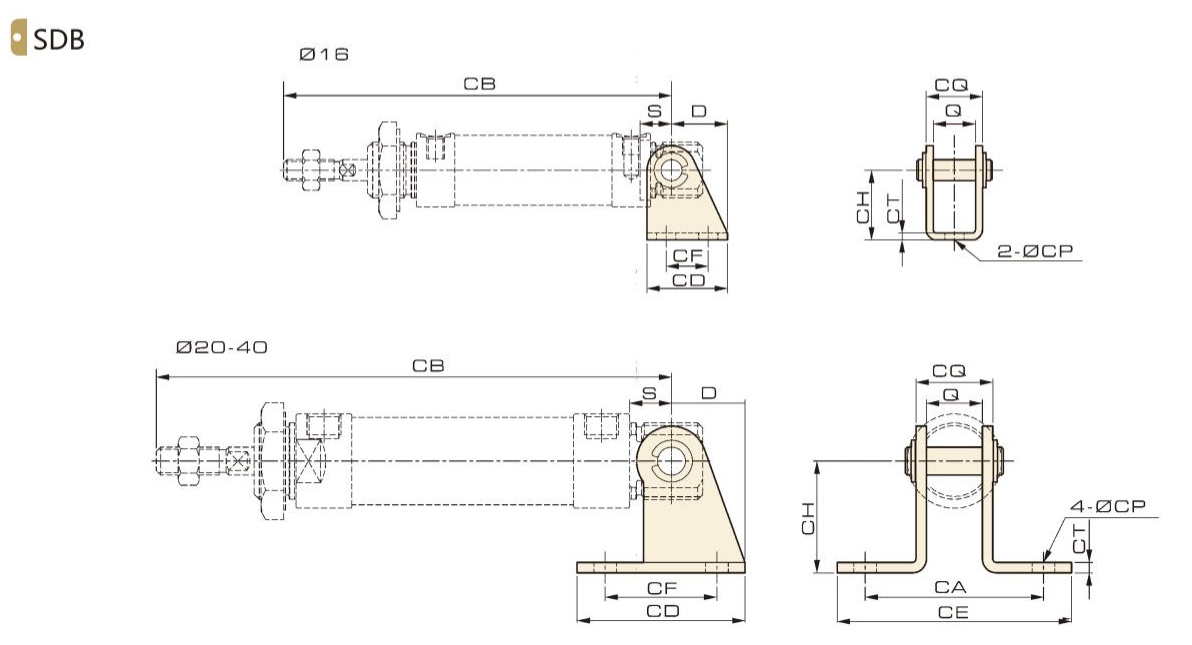

전체 치수

치수

상징	D	S	Q	CA	CB (시리즈)	CB (MSA/MTA 시리즈)			CD	CE	CF	CH	CT	CP	CQ
보어/스트로크	D	S	Q	CA	CB (시리즈)	0-50	50-100	100-150	CD	CE	CF	CH	CT	CP	CQ
16	16	9	12	-	107	132	157	-	23	-	12	20	2	5.5	16
20	21	12	16	51	128	153	178	203	48	67	32	32	3	6.5	22
25	21	12	16	51	132	157	182	207	48	67	32	32	3	6.5	22
32	27	15	16	51	135	160	185	210	52	67	36	36	4	6.5	24
40	27	15	20	55	138	163	188	213	56	71	40	40	4	6.5	28

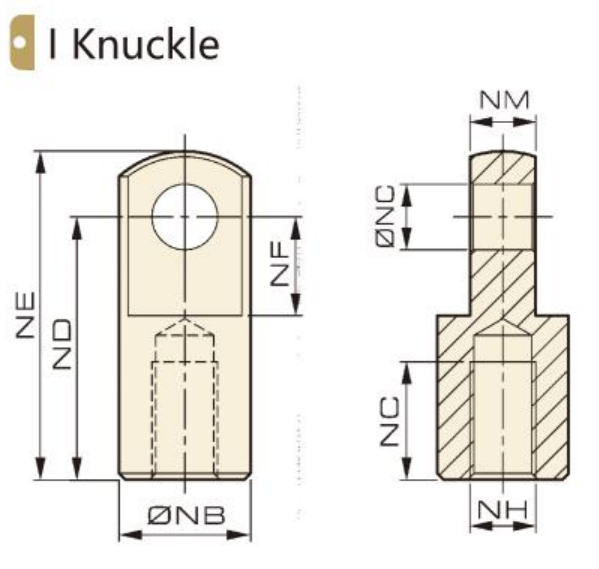

전체 치수

치수

모델	NB	NC	ND	NE	NF	NG	NH	NM	구경	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4X0.7	4	적응 된 피팅 양식
F-M06100I	12	5	21	28	8.5	8	M6X1	6		√
F-M08125I	16	8	30	40	11	15	M8X1.25	8			√
F-M10125I	20	10	40	50	15	18	M10x1.25	10				√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12						√
