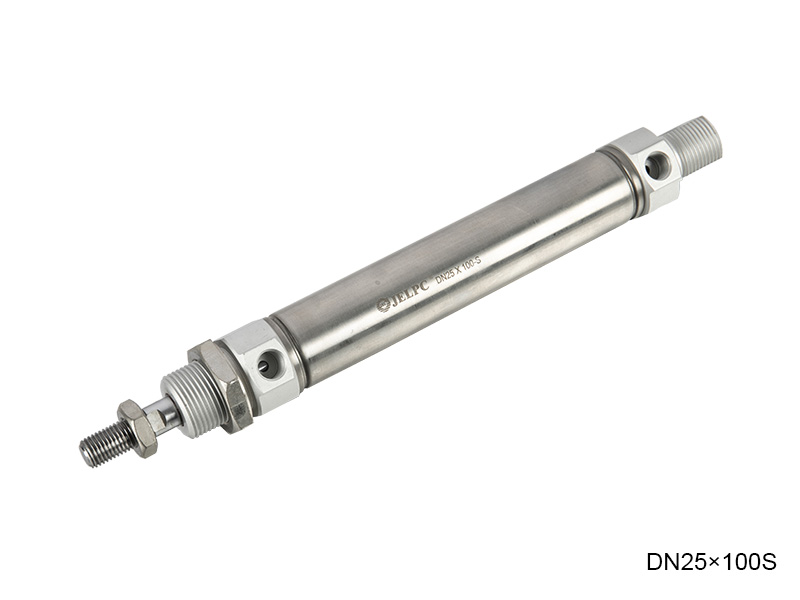

DN 시리즈 스테인리스 스틸 미니 실린더 (IS06432 표준)

특징:
1. 피스톤로드의 사전 정리를 사용하여 광범위한 응용 분야의 적응, 더 많은 제품의 품질 및 전면 씰의 수명이 길어진 개선.
2. 최적화는 생산 효율성을 설계하고 향상시킵니다.
3. 엔터프라이즈 컬러 플랜닝 및 새로운 구조 설계와 결합 된 스테인리스 스틸 시리즈 실린더는 반원형 그루브 경련으로 통합되었습니다.
4. 내장된 개스킷을 사용하여 충돌 후 피스톤의 압력 영역을 늘립니다.

저희에게 연락하십시오 PDF 다운로드

제품 매개 변수
제품 크기

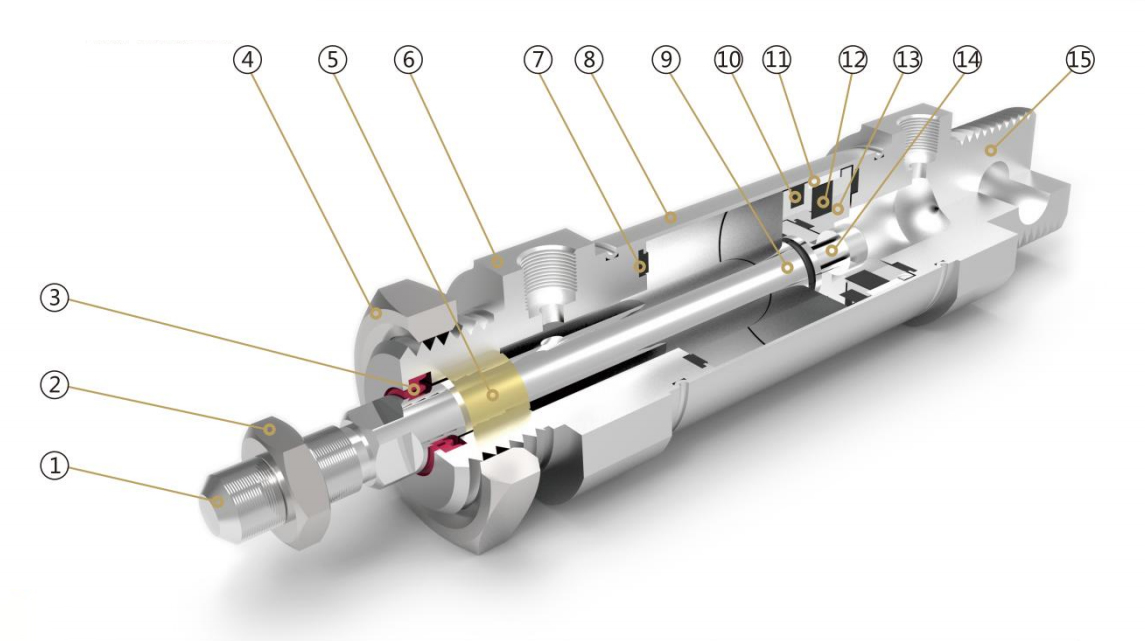

내부 구조

부분품

숫자	이름	숫자	이름
1	피스톤로드	9	O링
2	육각 너트	10	피스톤 씰
3	샤프트 씰	11	방지 씰
4	육각 너트	12	자석
5	DU 베어링	13	피스톤
6	앞 표지	14	소켓 헤드 캡 나사
7	방지 방지 개스킷	15	뒷면 커버
8	배럴

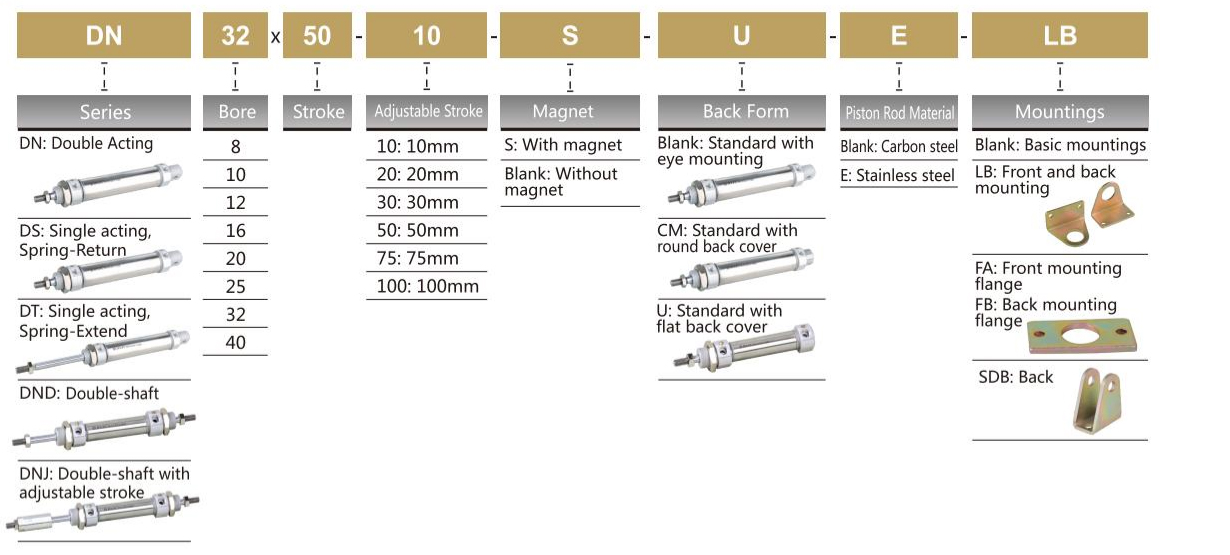

주문 코드

*센서 모델 JEL-01, 스트랩 유형 "SKB-BORE", 특정 주문 코드는 P173을 참조하십시오.

사양

보어 (MM)	08	10	12	16	20	25	32	40
작업	이중 연기 또는 단일 연기
작동 매체	공기
장착	기본 LB FA FB SDB
작동 압력	0.1 〜1.0mpa
증거 압력	1.5 MPa
작동 온도 범위	-20 ~ 80 ° C
작동 속도 범위	50 ~ 800mm/s
쿠션	개스킷 쿠션
포트 크기	M5x0.8			G1/8 "

스트로크

구경		표준 스트로크	맥스. 스트로크
DN	8	15 20 25 30 40 50 60 75 80 100 125 150	150
	10	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200	200
	12	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250	250
DN/DSN	16/20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	500
DND/DNJ	8	15 20 25 30 40 50 60 75 80 100	100
	10	15 20 25 30 40 50 60 75 80 100	100
	12	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200	250
DND/DNJ DSND/DSNJ	16/20/25	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
DND/DNJ DSND/DSNJ	32/40	15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300	300
DS/DT	08/10/12	15 20 25 30 40 50	50
	16	15 20 25 30 40 50 60 75 80 100	100
	20/25/32/40	15 20 25 30 40 50 60 75 80 100 125 150	150

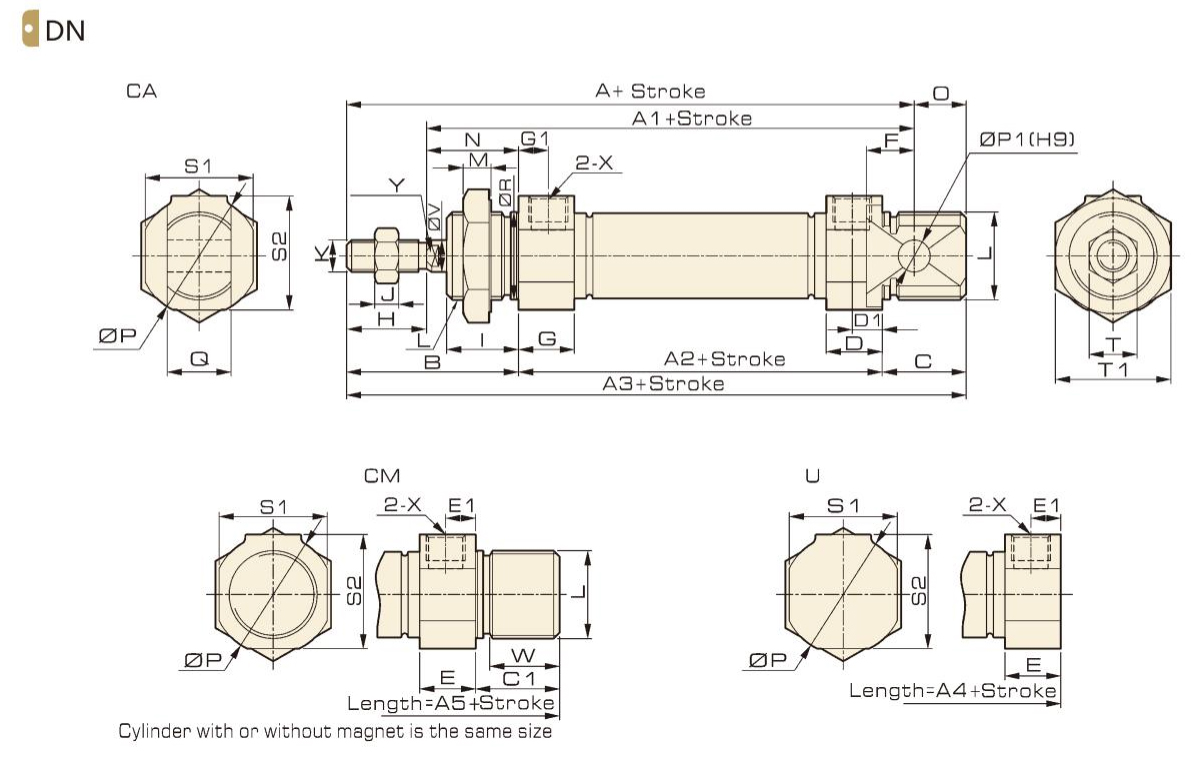

전체 치수

치수

보어/기호	A	A1	A2	A3	A4	A5	B	C	C1	D	D1	E	E1	F	G	G1	H	I
8	76	64	46	86	74	86	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12
10	76	64	46	86	74	86	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12
12	91	74	50	105	88	105	38	17	17	10	6	10	6	9	10	6	16	17
16	98	82	55	111	92	111	37	19	19	10.5	6	10.5	6	9	10.5	6	16	16
20	115	95	64	128	107	128	43	21	21	14	7.5	14	7.5	12	14	7.5	20	18
25	126	104	66	137	116	137	50	21	21	15	8	15	8	12	15	8	22	22
32	135	113	72	147	120	132	48	27	12	17	8.5	17	8.5	15	17	8.5	22	18
40	138	115	72	150	123	136	51	27	14	16	8	16	8	15	16	8	23	20

보어/기호	J	K	L	M	N	O	P	P1	Q	R	S1	S2	T	T1	X	V	W	Y
8	6	M4×0.7	M12×1.25	6	16	10	17	4	8	12	15	15	7	17	M5×0.8	4	9.3	-
10	6	M4×0.7	M12×1.25	6	16	10	17	4	8	12	15	15	7	17	M5×0.8	4	9.3	-
12	5	M6×1	M16×1.5	6	22	14	21	6	12	16	19	19	10	24	M5×0.8	6	14	5
16	5	M6×1	M16×1.5	6	21	13	21	6	12	16	19	19	10	24	M5×0.8	6	15.5	5
20	6	M8×1.25	M22×1.5	7	23	13	30	8	16	22	27	28.5	14	29	G1/8	8	17.5	6
25	6	M10×1.25	M22×1.5	7	28	11	30	8	16	22	27	28.5	17	29	G1/8	10	17.5	8
32	6	M10×1.25	M27×2	9	26	12	38	10	20	27	35	36.5	17	36	G1/8	12	8	10
40	8	M14×1.5	M33×2	9	28	12	45	10	20	33	42	43.5	22	45	G1/4	16	10	14

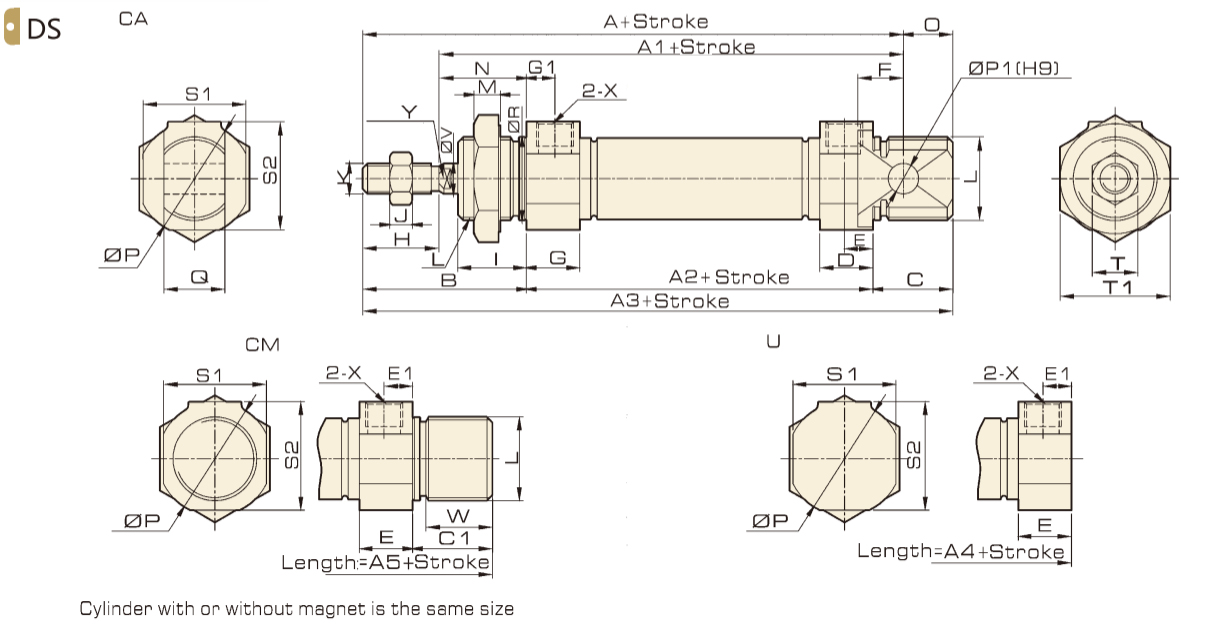

전체 치수

치수

상징	A			A1			A2			A3			A4			A5
보어/스트로크	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150
8	101	-	-	89	-	-	71	-	-	111	-	-	99	-	-	111	-	-
10	101	-	-	89	-	-	71	-	-	111	-	-	99	-	-	111	-	-
12	116	-	-	99	-	-	75	-	-	130	-	-	113	-	-	130	-	-
16	123	148	-	107	132	-	80	105	-	136	161	-	117	142	-	136	161	-
20	140	165	190	120	145	170	89	114	139	153	178	203	132	157	182	153	178	203
25	151	176	201	129	154	179	91	116	141	162	187	212	141	166	191	162	187	212
32	160	185	210	138	163	188	97	122	147	172	197	222	145	170	195	157	182	207
40	163	188	213	140	165	190	97	122	147	175	200	225	148	173	198	161	186	211

보어/기호	B	C	C1	D	D1	E	E1	F	G	G1	H	I	J	K	L
8	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12	6	M4x0.7	M12x1.25
10	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12	6	M4x0.7	M12x1.25
12	38	17	17	10	6	10	6	9	10	6	16	17	5	M6xl	M16x1.5
16	37	19	19	10.5	6	10.5	6	9	10.5	6	16	16	5	M6xl	M16x1.5
20	43	21	21	14	7.5	14	7.5	9	14	7.5	20	18	6	M8x1.25	M22x1.5
25	50	21	21	15	8	15	8	12	15	8	22	22	6	M10x1.25	M22x1.5
32	48	27	12	17	8.5	17	8.5	15	17	8.5	22	18	6	M10x1.25	M27x2
40	51	27	14	16	8	16	8	15	16	8	23	20	8	M14x1.5	M33x2

보어/기호	M	N	O	P	P1	Q	R	S1	S2	T	T1	X	V	W	Y
8	6	16	10	17	4	8	12	15	15	7	17	M5x0.8	4	9.3
10	6	16	10	17	4	8	12	15	15	7	17	M5x0.8	4	9.3	-
12	6	22	14	21	6	12	16	19	19	10	24	M5x0.8	6	14	5
16	6	21	13	21	6	12	16	19	19	10	24	M5x0.8	6	15.5	5
20	7	23	13	30	8	16	22	27	28.5	14	29	G1/8	8	17.5	6
25	7	28	11	30	8	16	22	27	28.5	17	29	G1/8	10	17.5	8
32	9	26	12	38	10	20	27	35	36.5	17	36	G1/8	12	8	10
40	9	28	12	45	10	20	33	42	43.5	22	45	G1/4	16	10	14

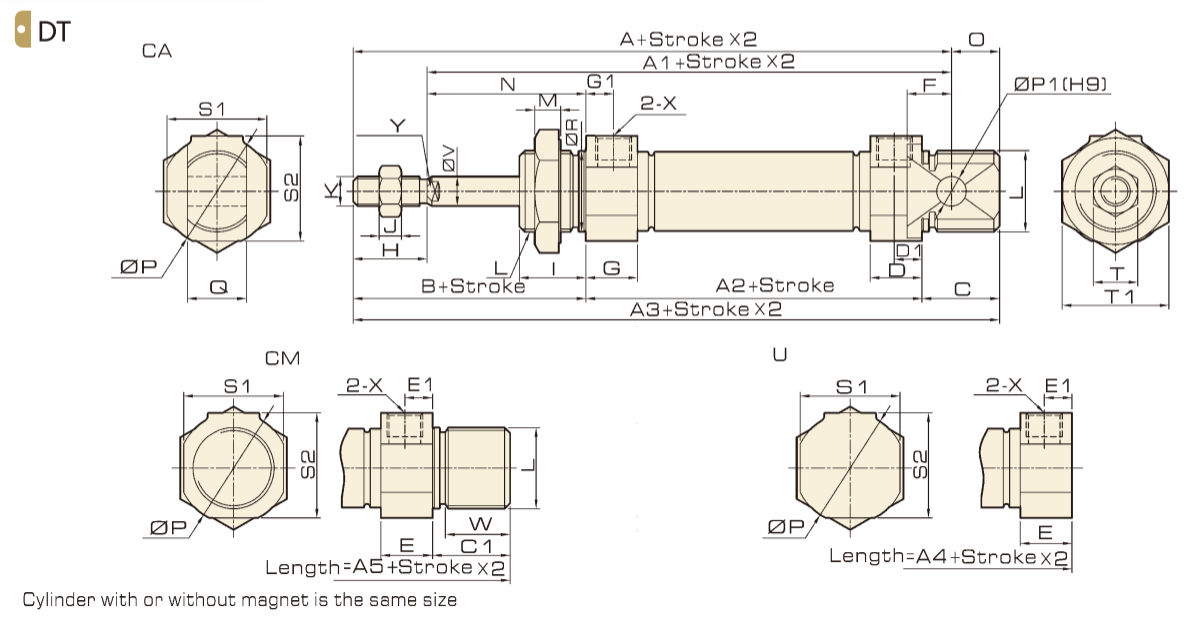

전체 치수

치수

상징	A			A11			A2			A3			A4			A5
보어/스트로크	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150	0-50	50-100	100-150
8	101	-	-	89	-	-	71	-	-	111	-	-	99	-	-	111	-	-
10	101	-	-	89	-	-	71	-	-	111	-	-	99	-	-	111	-	-
12	116	-	-	99	-	-	75	-	-	130	-	-	113	-	-	130	-	-
16	123	148	-	107	132	-	80	105	-	136	161	-	117	142	-	136	161	-
20	140	165	190	120	145	170	89	114	139	153	178	203	132	157	182	153	178	203
25	151	176	201	129	154	179	91	116	141	162	187	212	141	166	191	162	187	212
32	160	185	210	138	163	188	97	122	147	172	197	222	145	170	195	157	182	207
40	163	188	213	140	165	190	97	122	147	175	200	225	148	173	198	161	186	211

보어/기호	B	C	C1	D	D1	E	E1	F	G	G1	H	I	J	K	L
8	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12	6	M4x0.7	M12x1.25
10	28	12	12	10	5.5	10	5.5	6	10	5.5	12	12	6	M4x0.7	M12x1.25
12	38	17	17	10	6	10	6	9	10	6	16	17	5	M6x1	M16x1.5
16	37	19	19	10.5	6	10.5	6	9	10.5	6	16	16	5	M6x1	M16x1.5
20	43	21	21	14	7.5	14	7.5	9	14	7.5	20	18	6	M8x125	M22x1.5
25	50	21	21	15	8	15	8	12	15	8	22	22	6	M10x1.25	M22x1.5
32	48	27	12	17	8.5	17	8.5	15	17	8.5	22	18	6	M10x1.25	M27x2
40	51	27	14	16	8	16	8	15	16	8	23	20	8	M14x1.5	M33x2

보어/기호	M	N	O	P	P1	Q	R	S1	S2	T	T1	X	V	W	Y
8	6	16	10	17	4	8	12	15	15	7	17	M5x0.8	4	9.3
10	6	16	10	17	4	8	12	15	15	7	17	M5x0.8	4	9.3	-
12	6	22	14	21	6	12	16	19	19	10	24	M5x0.8	6	14	5
16	6	21	13	21	6	12	16	19	19	10	24	M5x0.8	6	15.5	5
20	7	23	13	30	8	16	22	27	28.5	14	29	G1/8	8	17.5	6
25	7	28	11	30	8	16	22	27	28.5	17	29	G1/8	10	17.5	8
32	9	26	12	38	10	20	27	35	36.5	17	36	G1/8	12	8	10
40	9	28	12	45	10	20	33	42	43.5	22	45	G1/4	16	10	14

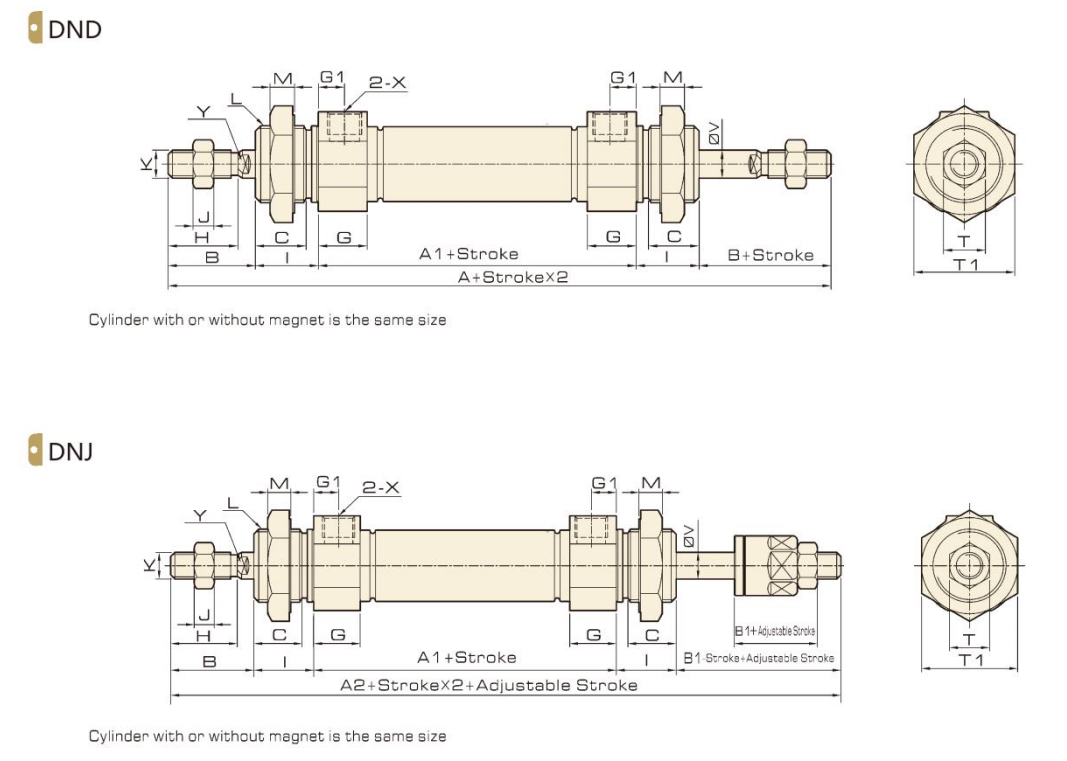

전체 치수

치수

Bore\Symbol	A	A1	A2	B	B1	C	D	G	G1	H	I	J	K	L	M	T	T1	V	X
8	102	46	100.5	16	14.5	9.3	-	10	5.5	12	12	6	M4x0.7	M12x1.25	6	7	17	4	M5x0.8
10	102	46	100.5	16	14.5	9.3	-	10	5.5	12	12	6	M4x0.7	M12x1.25	6	7	17	4	M5x0.8
12	126	50	126	21	21	14	5	10	6	16	17	5	M6x1	M16x1.5	6	10	24	6	M5x0.8
16	129	55	129	21	21	13	5	10.5	6	16	16	5	M6x1	M16x1.5	6	10	24	6	M5x0.8
20	150	64	150	27	25	14.5	6	14	7.5	20	18	6	M8x1.25	M22x1.5	7	14	29	8	G1/8
25	166	66	165	28	27	18.5	8	15	8	22	22	6	M10x1.25	M22x1.5	7	17	29	10	G1/8
32	168	72	165	30	27	14	10	17	8.5	22	18	6	M10x1.25	M27x2	9	17	36	12	G1/8
40	174	72	172	31	29	16	14	16	8	23	20	8	M14x1.5	M33x2	9	22	45	16	G11/4
