특징:
2/3 핸드 슬라이딩 밸브는 공기원의 스위치 번호로 사용할 수 있습니다. 공기 소스가 꺼져 있으면 시스템의 남은 공기가 해제 될 수 있습니다.

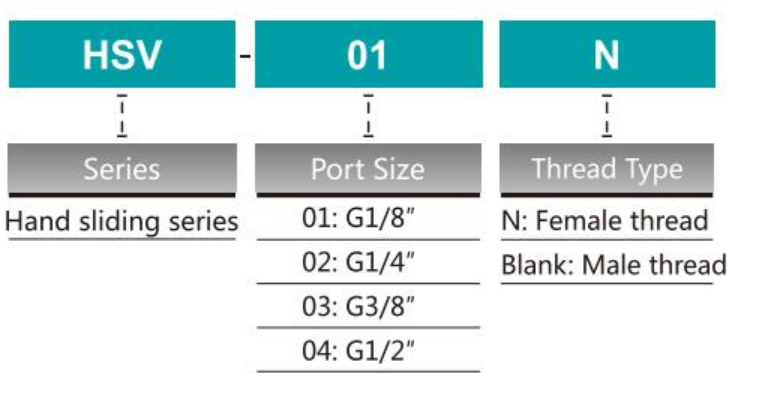

주문 코드

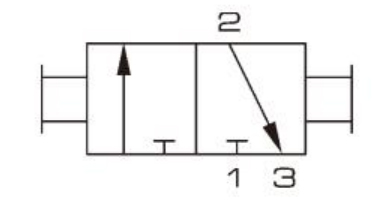

상징
사양
| 모델 | HSV-01 | HSV-02 | HSV-03 | HSV-04 |
| 포트 크기 | G1/8 " | G1/4 " | G3/8 " | G1/2” |
| 오리피스 크기 | 4mm | 7mm | 10mm | 12mm |
| 작동 매체 | 여과 및 압축 공기 | |||
| 작동 압력 | 0 ~ 1.0mpa | |||
| 주변 온도 | -20 ~ 70℃ | |||
| 운영력 | 20N | |||

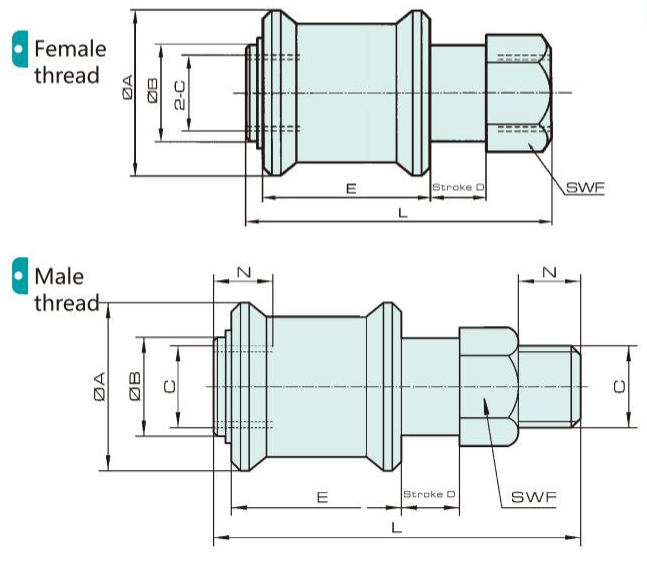

전체 치수
치수
| 모델/기호 |
A |
B |
C |
D |
E |
F |
L |
|
HSV-01N |
20 |
13 |
G1/8 |
5.5 |
20 |
14 |
32 |
|
HSV-02N |
27 |
18 |
G1/4 |
9.5 |
32 |
19 |
48 |
|
HSV-03N |
30 |
21 |
G3/8 |
9.5 |
32 |
22 |
48 |
|
HSV-04N |
38 |
24 |
G1/2 |
17 |
40 |
27 |
70 |
| 모델/기호 |
A |
B |
C |
D |
E |
F |
N |
L |
|
HSV-01 |
20 |
13 |
G1/8 |
5.5 |
20 |
14 |
38 |
|
|
HSV-02 |
27 |
18 |
G1/4 |
9.5 |
32 |
19 |
10 |
58 |
|
HSV-03 |
30 |
21 |
G3/8 |
9.5 |
32 |
22 |
10 |
58 |
|
HSV-04 |
38 |
24 |
G1/2 |
17 |
40 |
27 |
10 |
80 |
