4R 시리즈 핸드 드로우 밸브

4R 시리즈 핸드 드로우 밸브

특징:
1. 우리는 새로운 처리 내에서 내부 구멍 거칠기를 보장합니다.
2. 글로벌 뛰어난 제품 표준과 동기화 된 새로운 시각적 스타일.
3. 마찰을 줄이기 위해 필름을 제공하는 독일 고등 표준 특수 그리스를 수입합니다.
4. 밸브 스풀은 일본에서 수입하여 수명 시간을 늘리는 물개를 사용합니다.

  • 제품 매개 변수

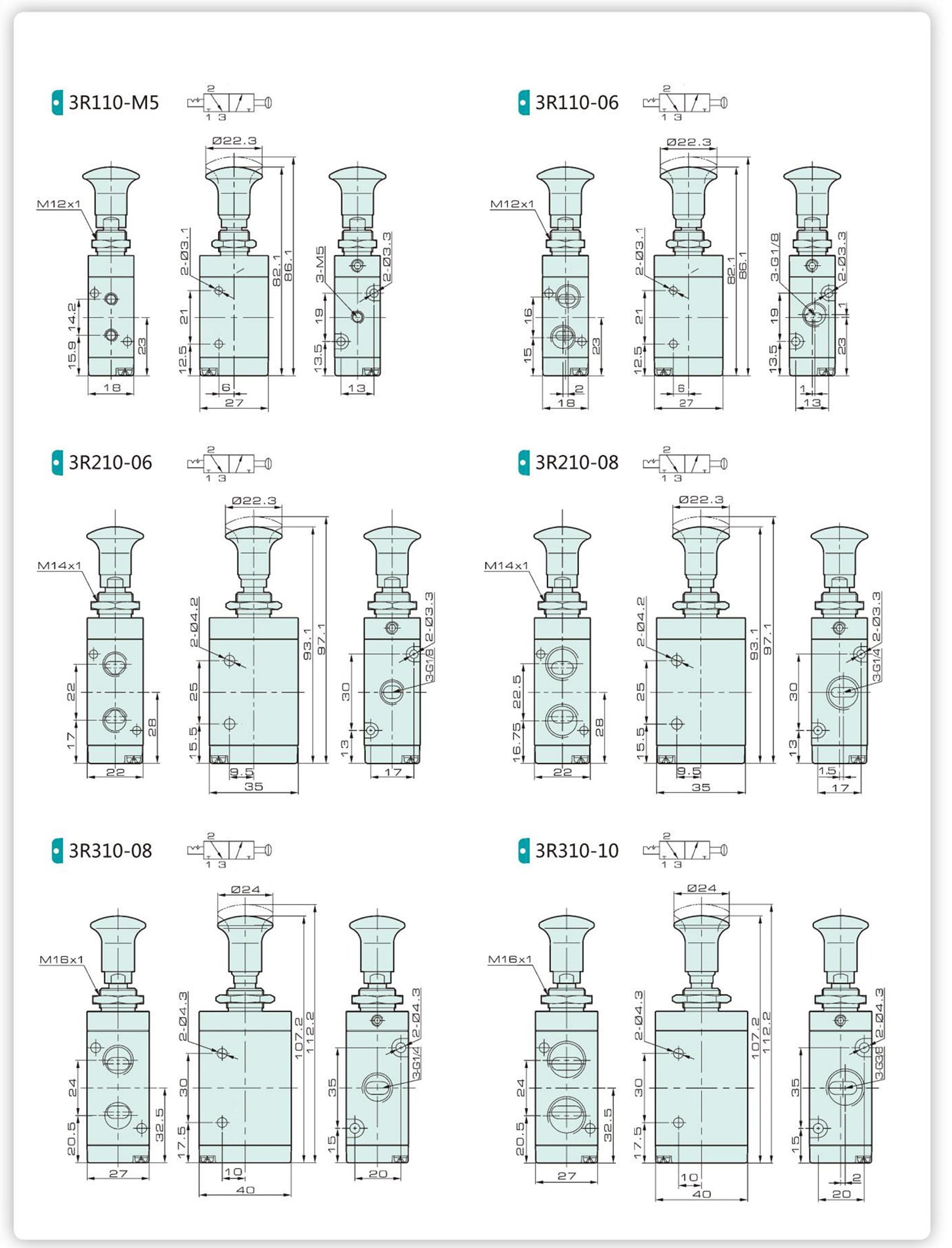

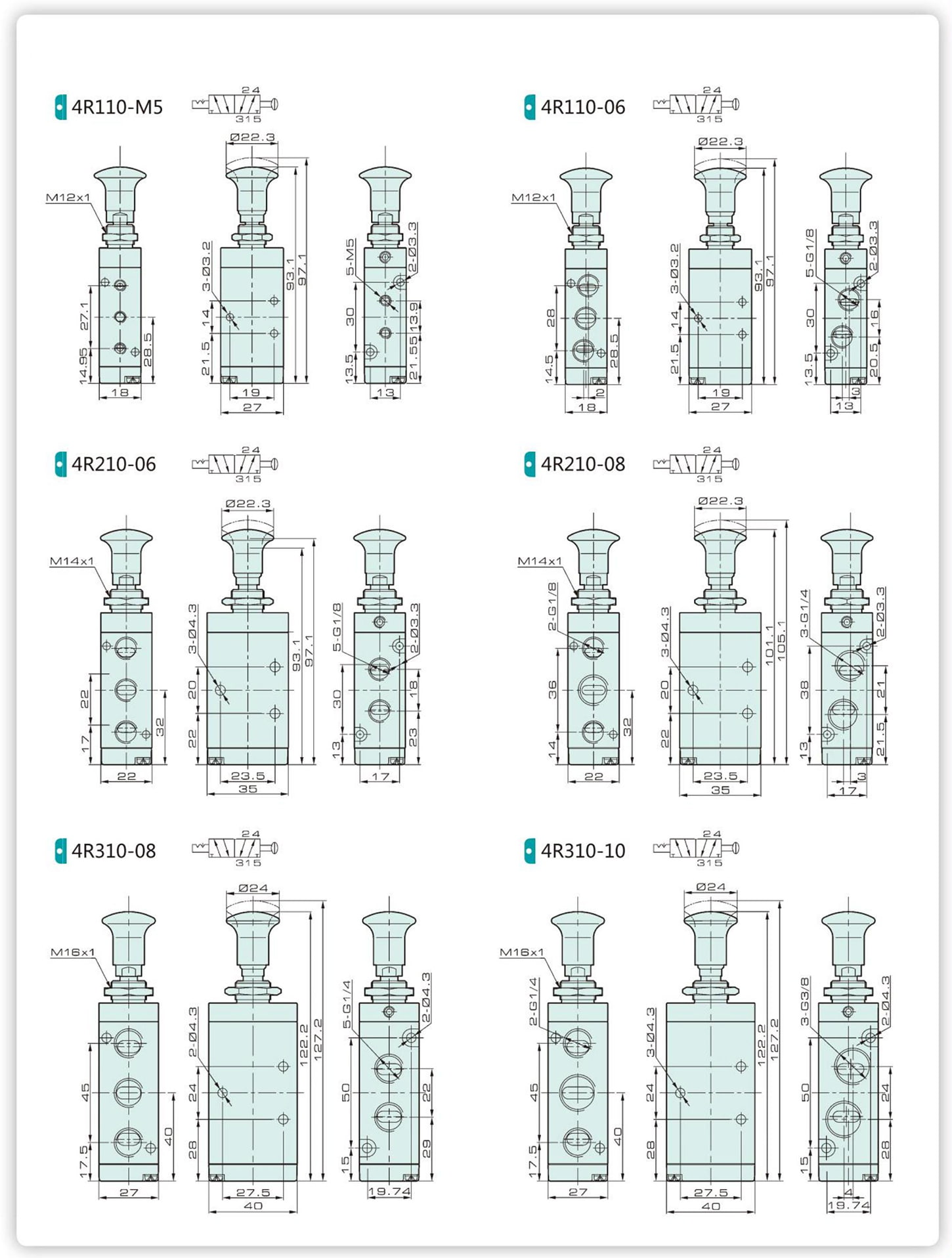

  • 제품 크기

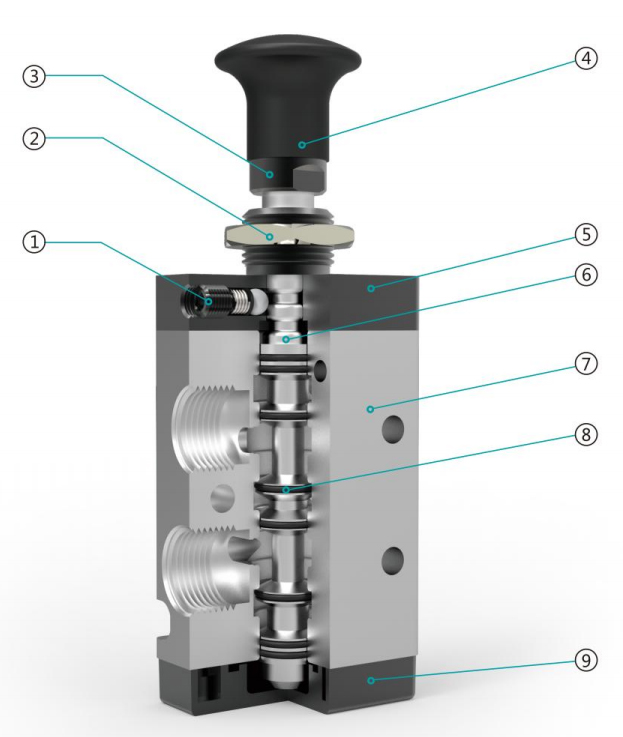

내부 구조

부분품

숫자 이름 숫자 이름
1 세트 스클류 6 밸브 스풀
2 육각 너트 7 밸브 본체
3 잠금 너트 8 플랫 링
4 핸들 9 커버
5 상단 커버

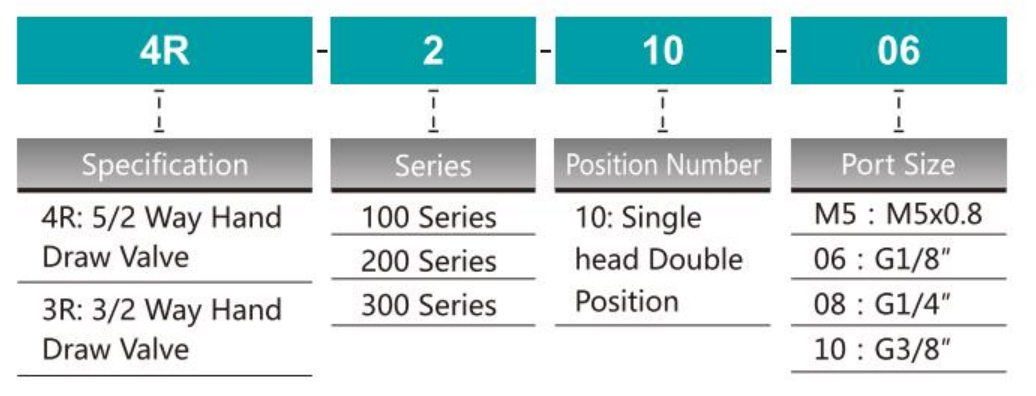

주문 코드


사양

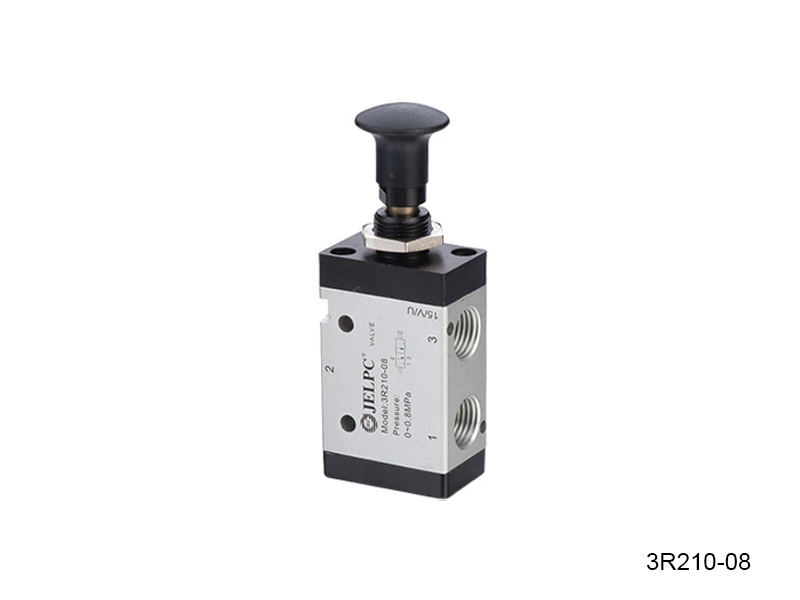

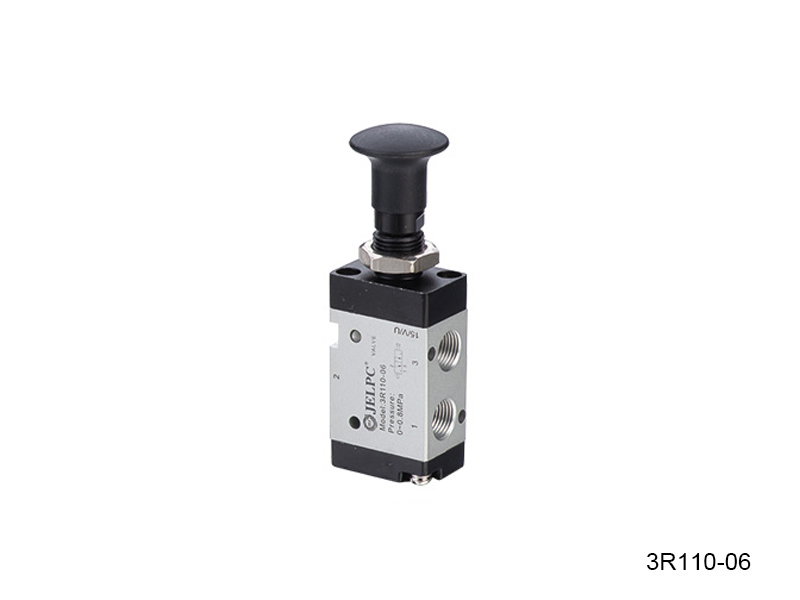

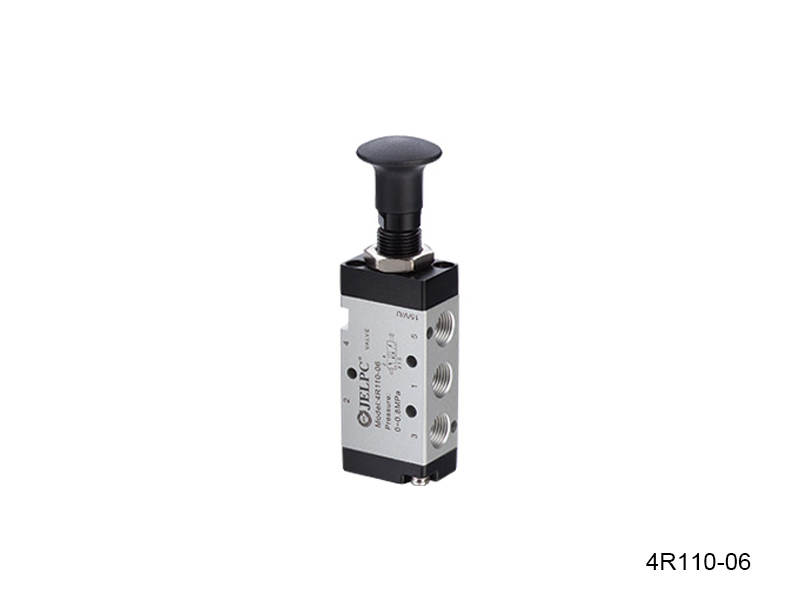

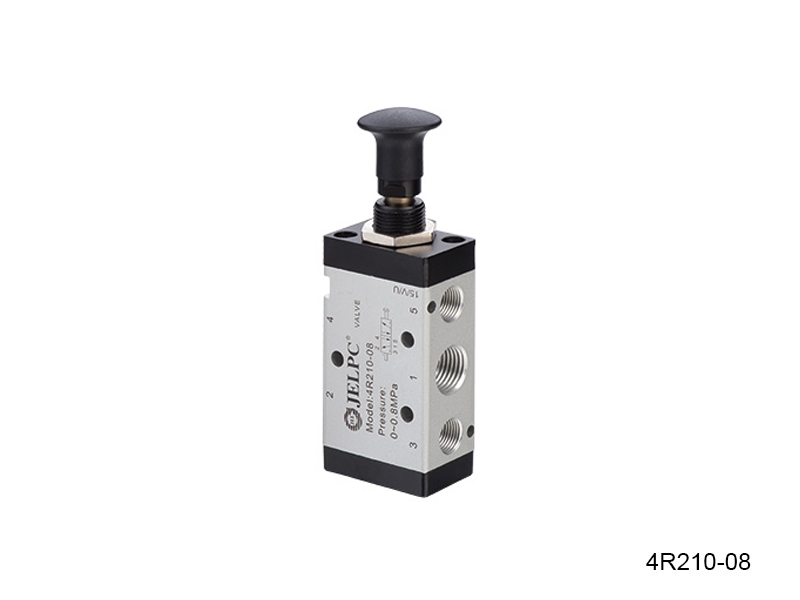

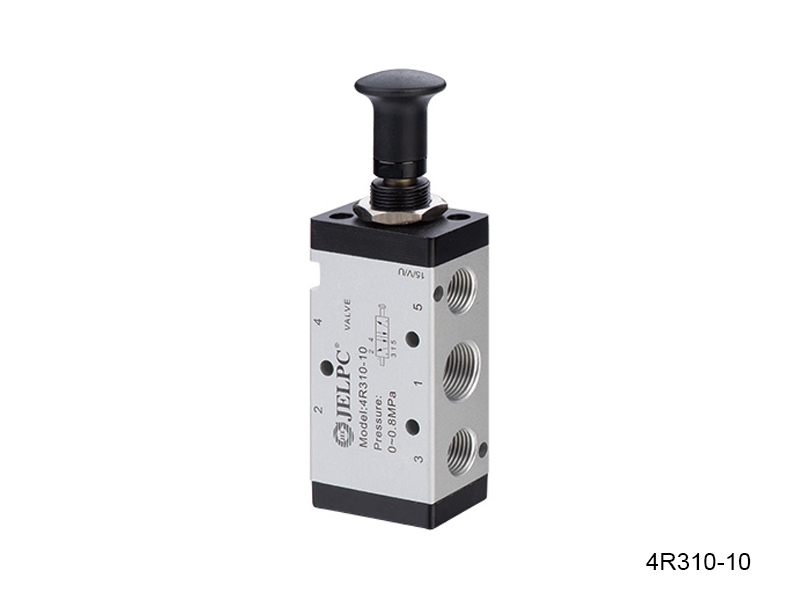

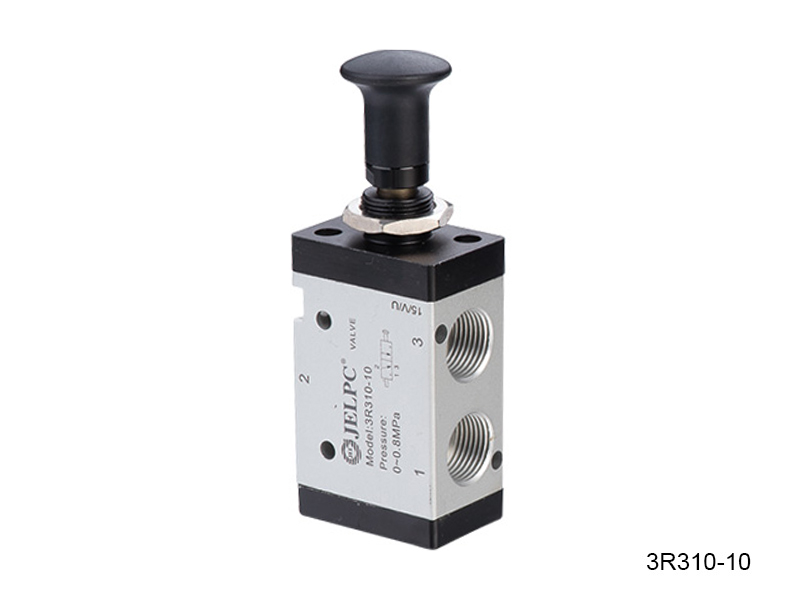

모델 4R110-06 3R110-06 4R210-06 4R210-08 3R210-06 3R210-08 4R310-08 4R310-10 3R310-08 3R310-10
작동 매체 40 미크론 필터링 공기
포트 크기 입구, 출구, 출구 포트 = G1/8 " 입구, 출구 = G1/4 ", 출구 포트 = G1/8" 입구, 출구, 출구 포트 = G1/8 " 입구, 출구, 출구 포트 = G1/4 " 입구, 출구, 출구 포트 = G1/4 " 입구, 출구 = G3/8 ", 출구 포트 = G1/4" 입구, 출구, 출구 포트 = G1/4 " 입구, 출구, 출구 포트 = G3/8 "
유효 단면적
아레드		 10mm² (CV = 0.56) 14mm²
(CV = 0.78)		 16mm²
(CV = 0.89)		 14mm²
(CV = 0.78)		 16mm²
(CV = 0.89)		 25mm²
(CV = 1.40)		 30mm²
(CV = 1.68)

25mm²
(CV = 1.40)

 30mm²
(CV = 1.68)
작동 압력 0 ~ 0.8mpa
작업 온도 -20 ~ 70℃
위치 번호 번호 5/2 웨이 3/2 웨이 5/2 웨이 3/2 웨이 5/2 웨이 3/2 way
