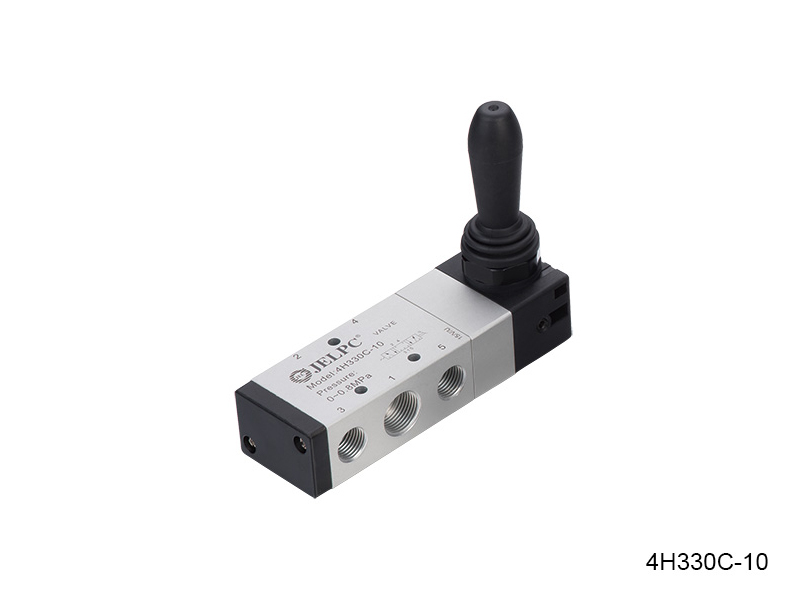

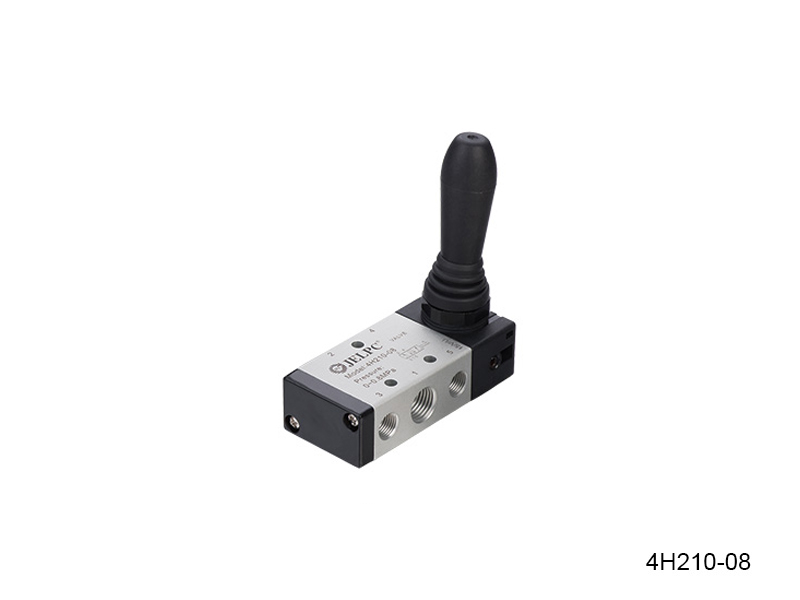

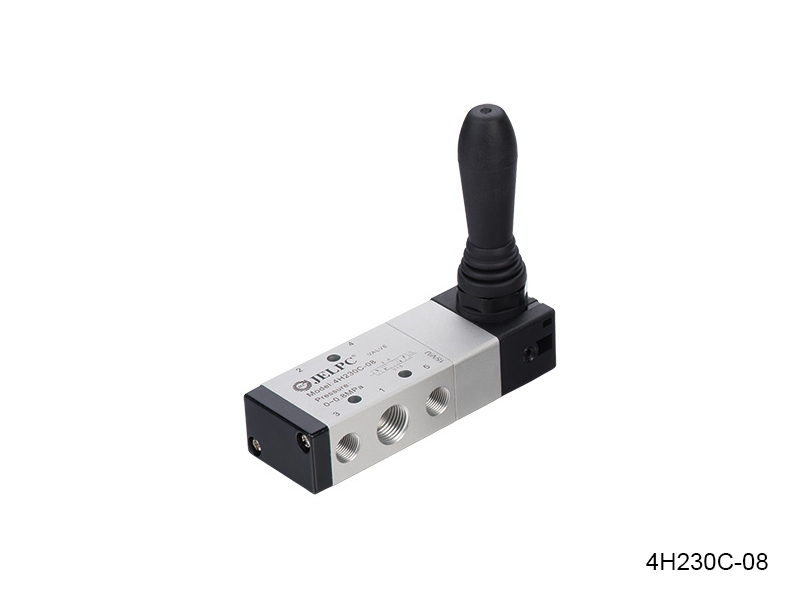

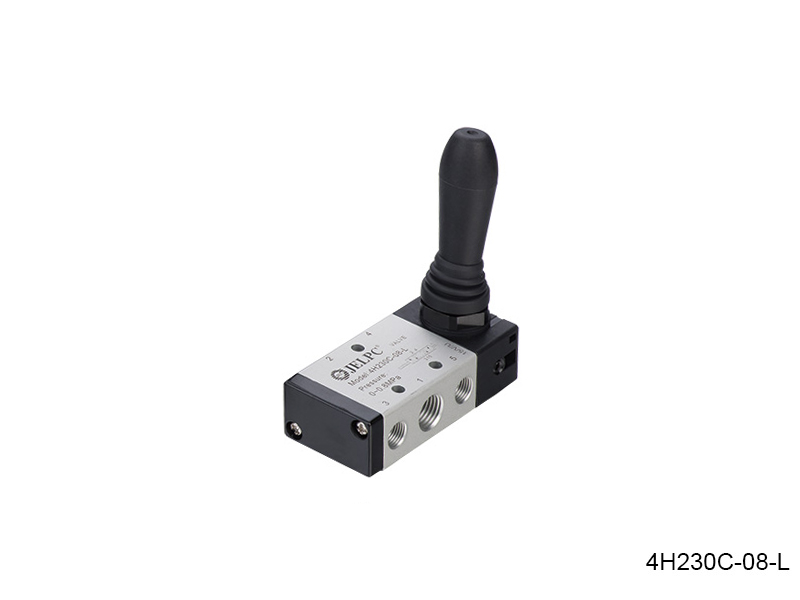

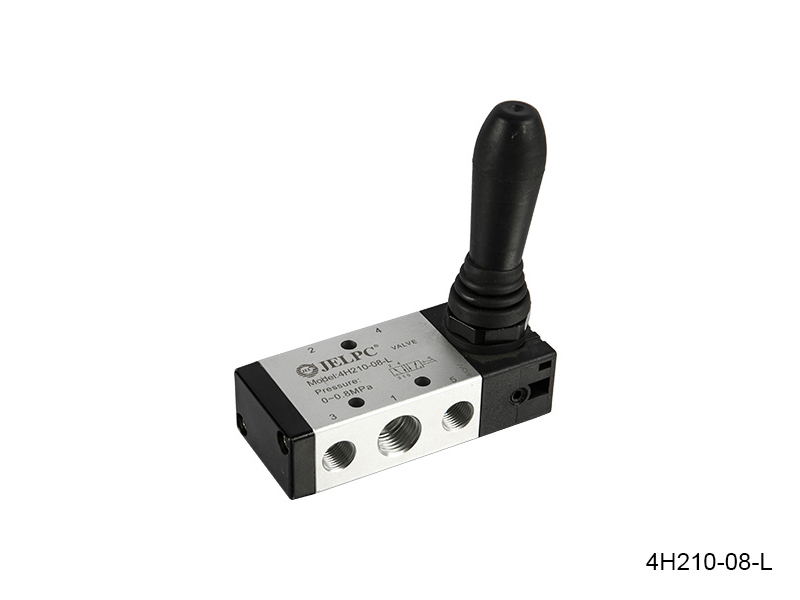

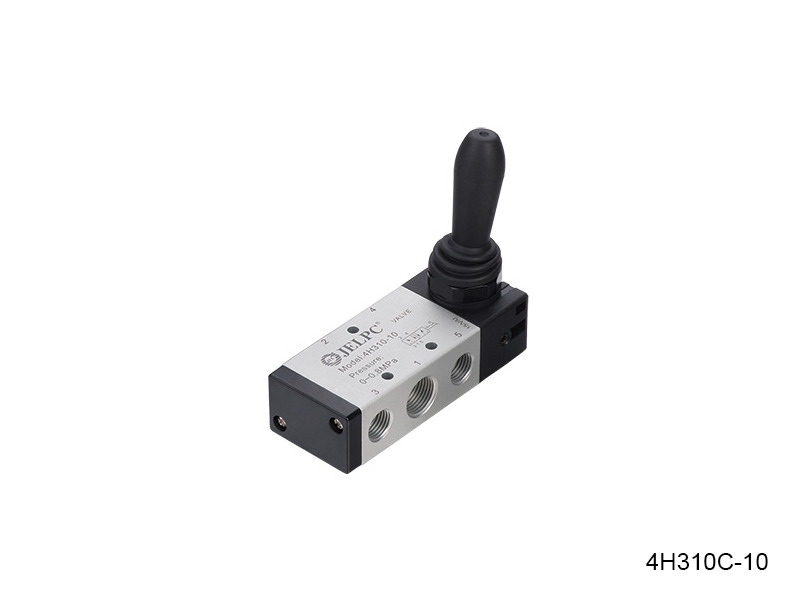

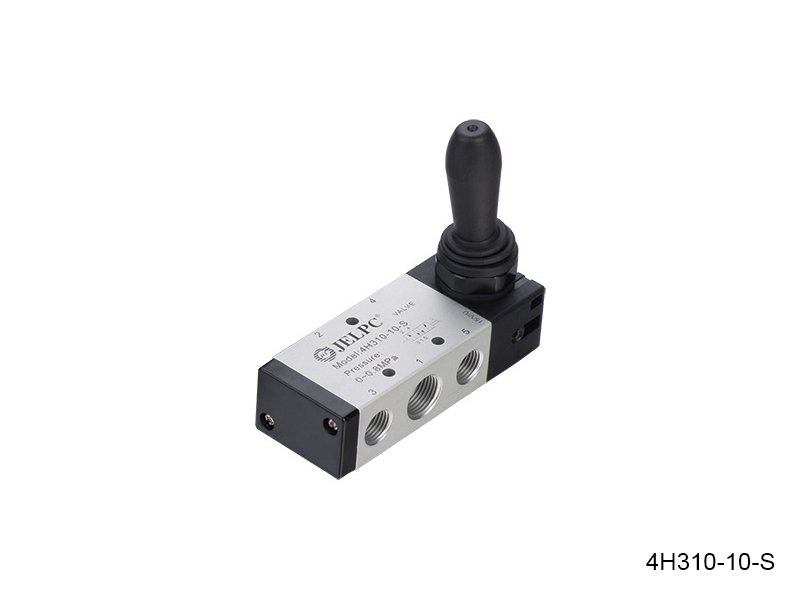

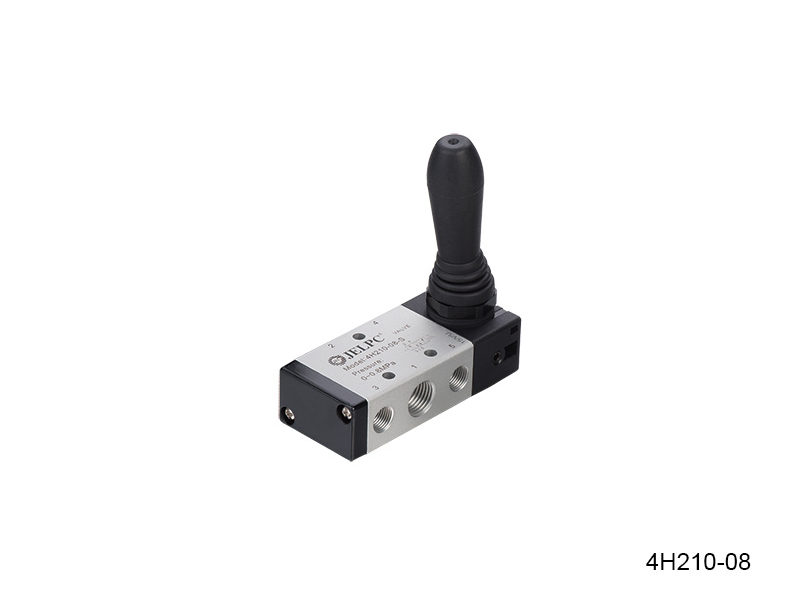

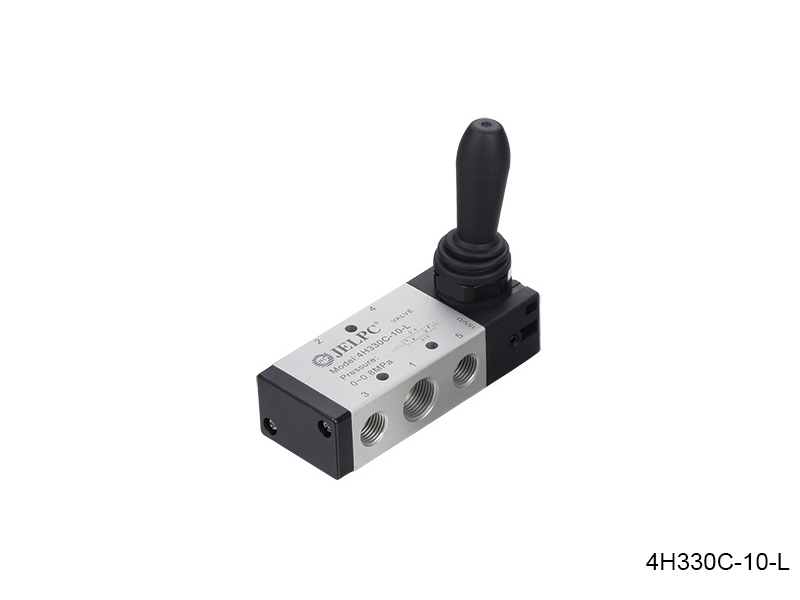

4H 시리즈 핸드 풀 밸브

4H 시리즈 핸드 풀 밸브

특징:

1. 우리는 새로운 처리 내에서 내부 구멍 거칠기를 보장합니다.

2.베이스를 처리하여 고강도 플라스틱을 사용하여 외관을 아름답게합니다.

3. 마찰을 줄이기 위해 필름을 제공하는 독일 고등 표준 특수 그리스를 수입합니다.

4. 밸브 스풀은 일본에서 수입하여 수명 시간을 늘리는 물개를 사용합니다.

  • 제품 매개 변수

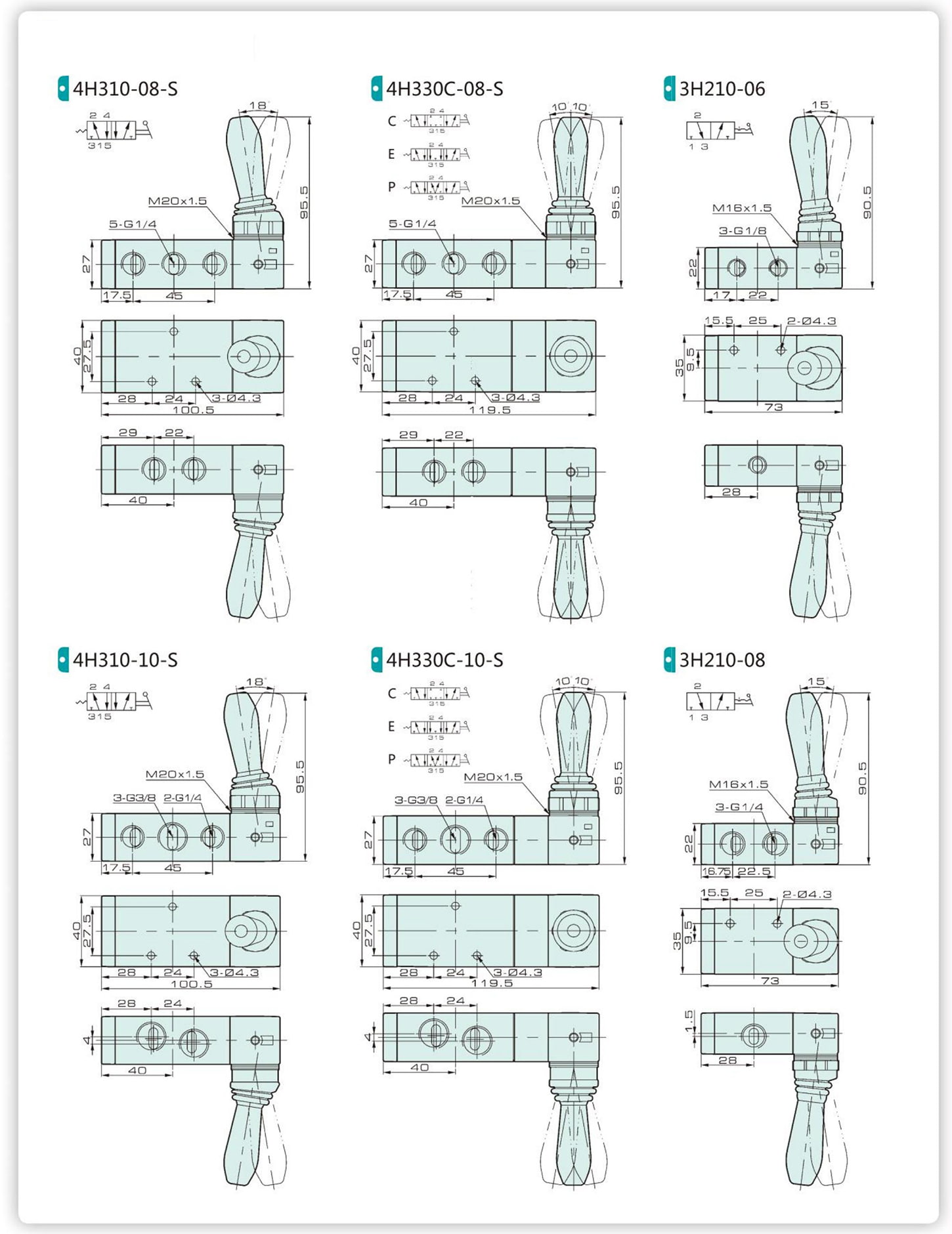

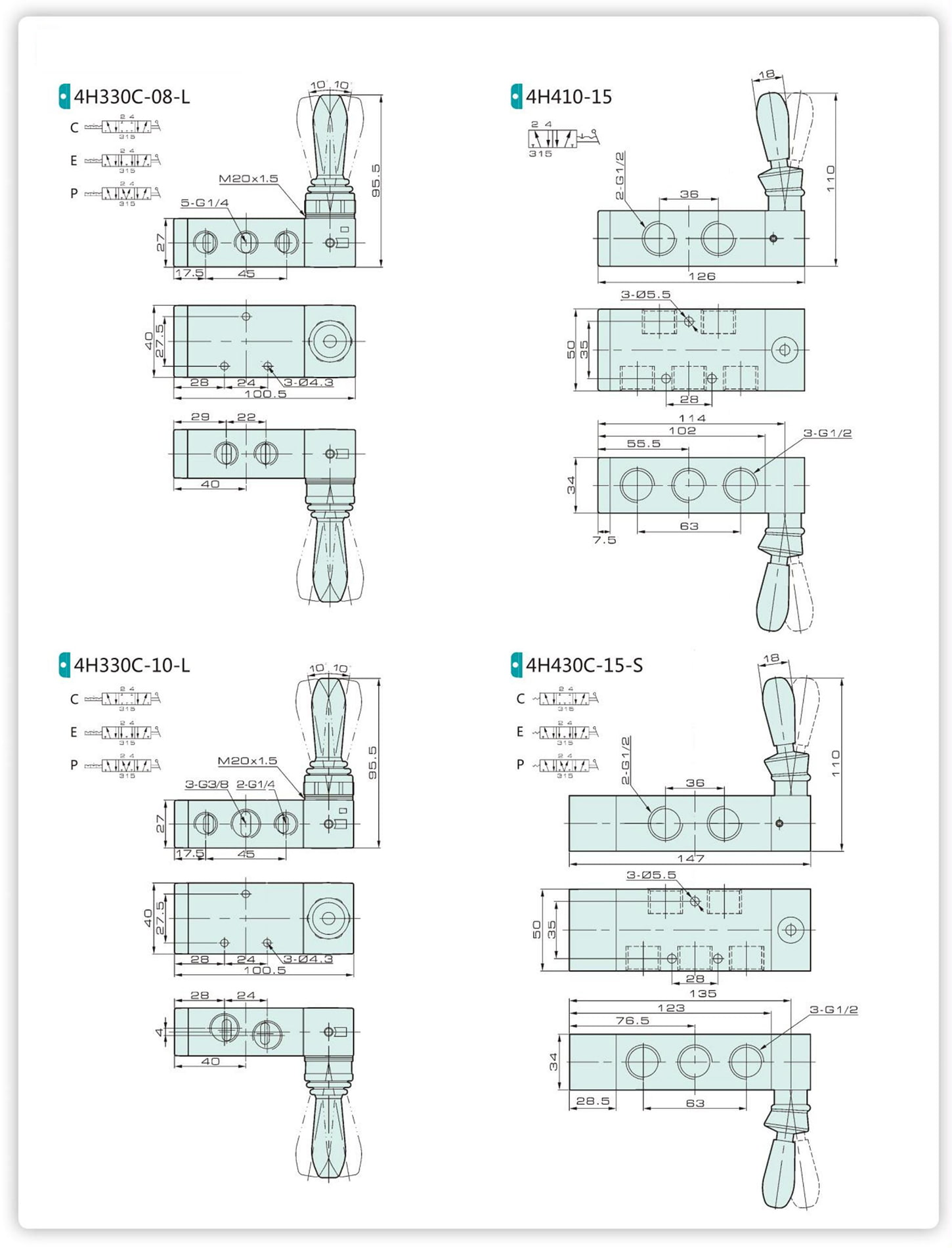

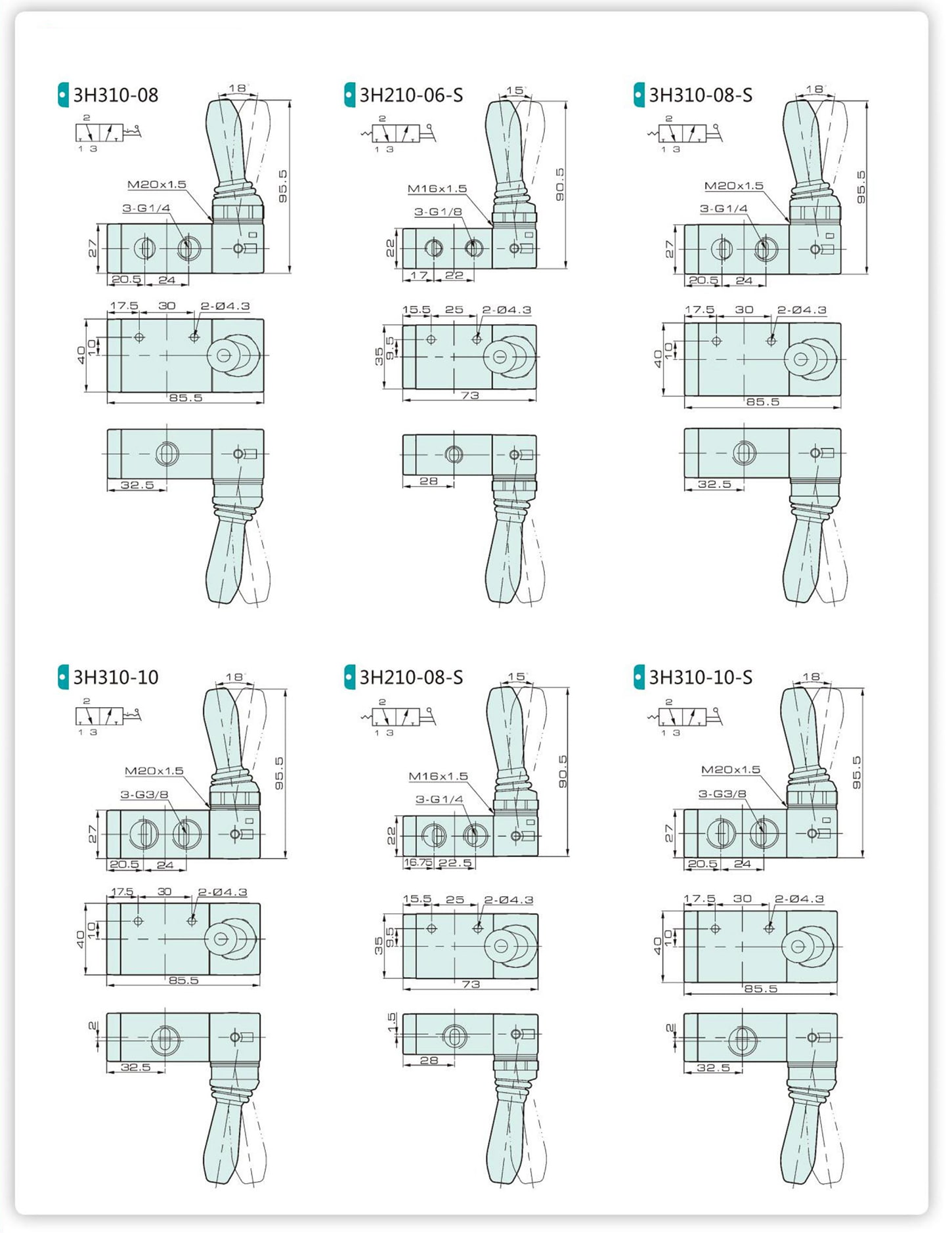

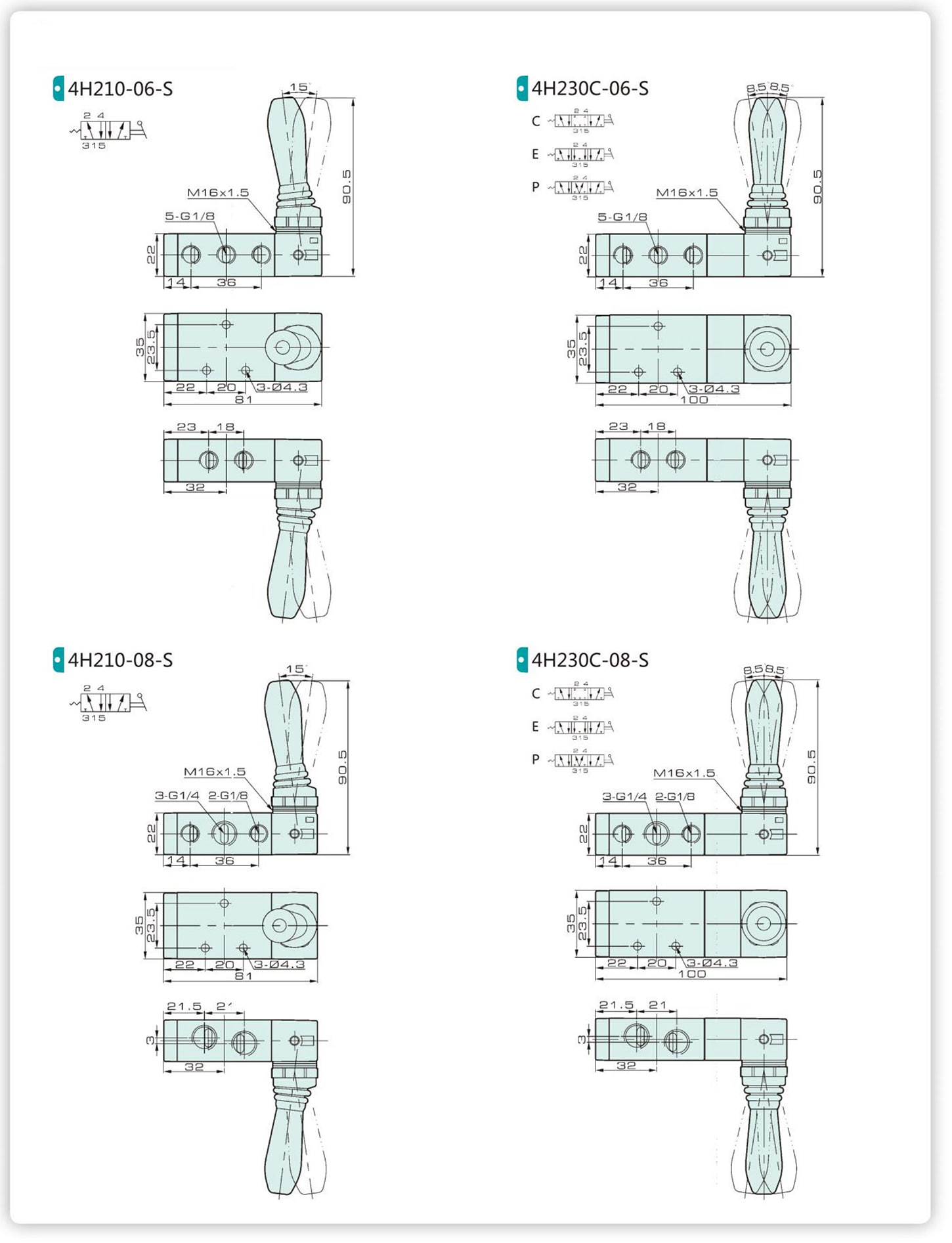

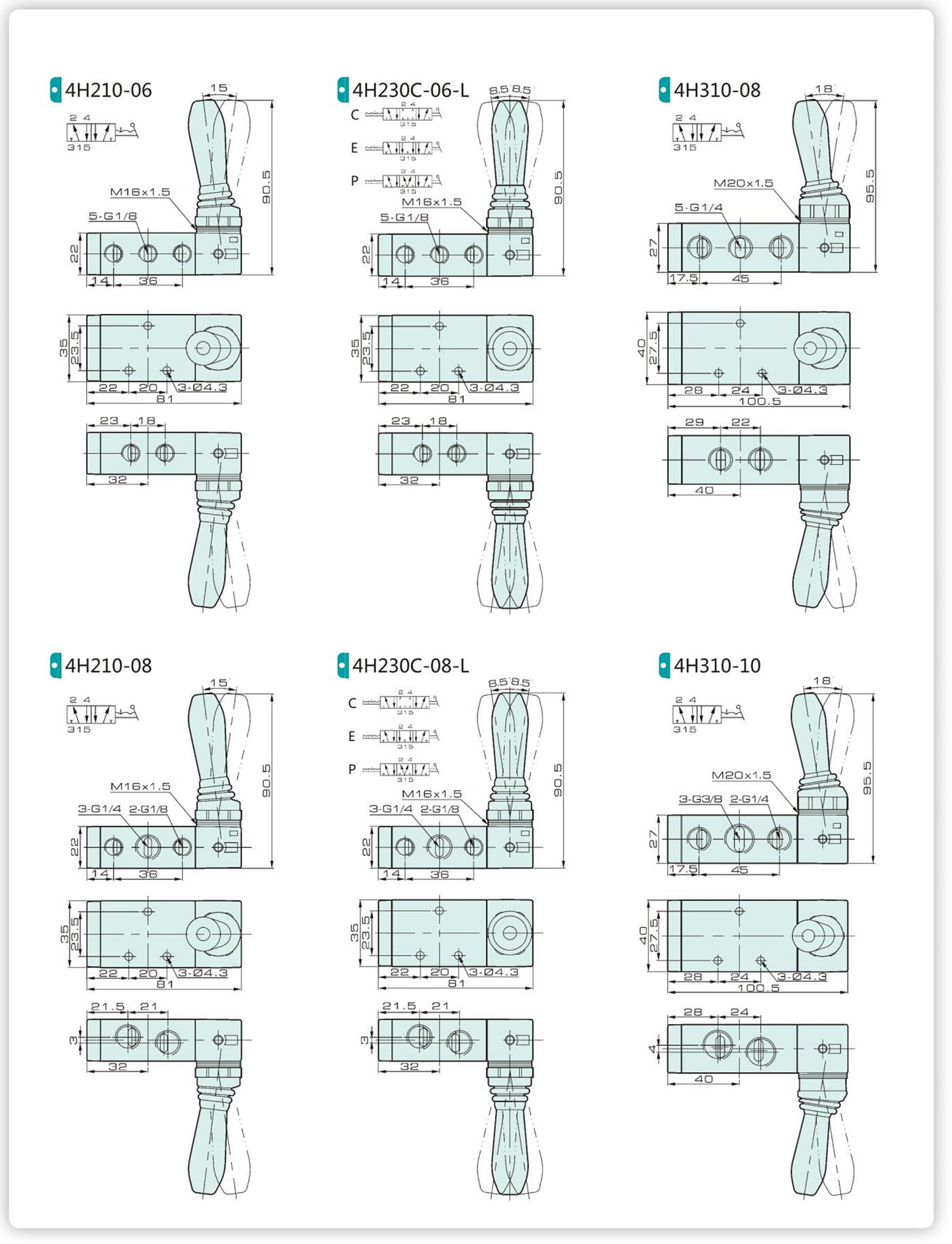

  • 제품 크기

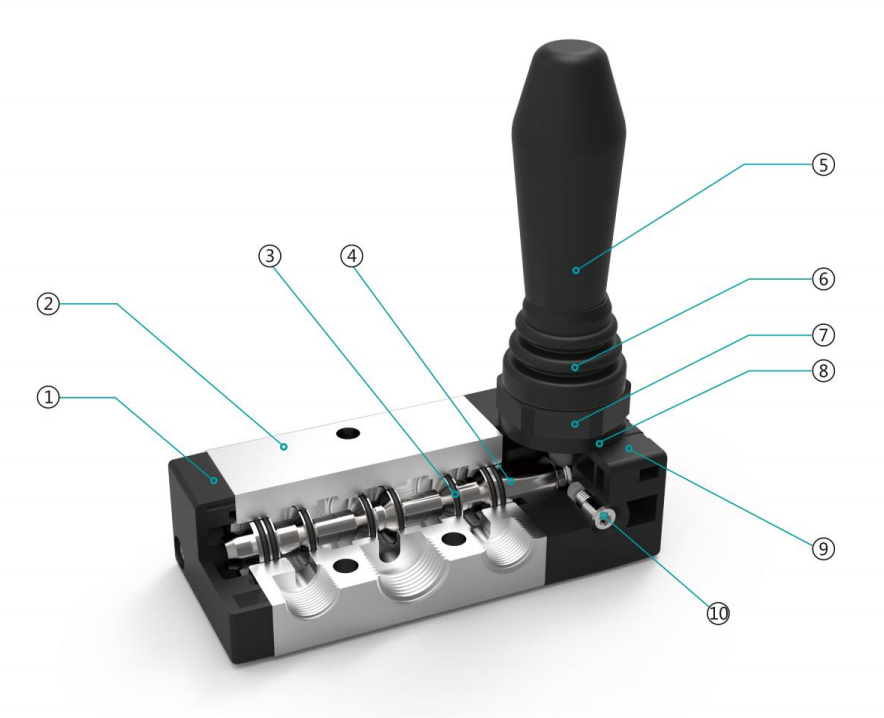

내부 구조

부분품

숫자 이름 숫자 이름
1 뒷면 커버 6 흙 방지 부츠
2 밸브 본체 7 잠금 너트
3 플랫 링 8 개스킷
4 밸브 스풀 9 상단 덮개
5 핸들 10 세트 나사

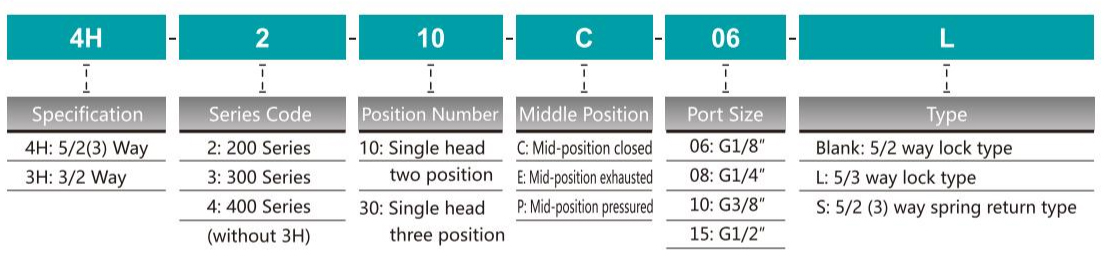

주문 코드

사양

모델 4H210-06 4H210-08 4H230-08 4H310-08 4H310-10 4H330-10 4H410-15 4H430-15
작동 매체 40 미크론 필터링 공기
작업 직접
유효 단면적
아레드		 14mm (CV = 0.78) 16mm² (CV = 0.89) 12mm² (CV = 0.67) 25mm² (CV = 1.4) 30mm² (CV = 1.68) 18mm² (CV = 1.00) 50mm² (CV = 2.79) 30mm² (CV = 1.68)
포트 크기 입구, 출구, 출구 포트 = G1/8 " 입구, 출구 = G1/4 ", 출구 포트 = G1/8" 입구, 출구, 출구 포트 = G1/4” 입구, 출구,
출구 포트 = G1/4 "		 출구, 아울렛 = g3/8 "
출구 포트 = G1/4 "		 입구, 출구, 출구 포트 = G1/2 "
작동 압력 0 ~ 0.8mpa
작업 온도 -20 ~ 70℃
