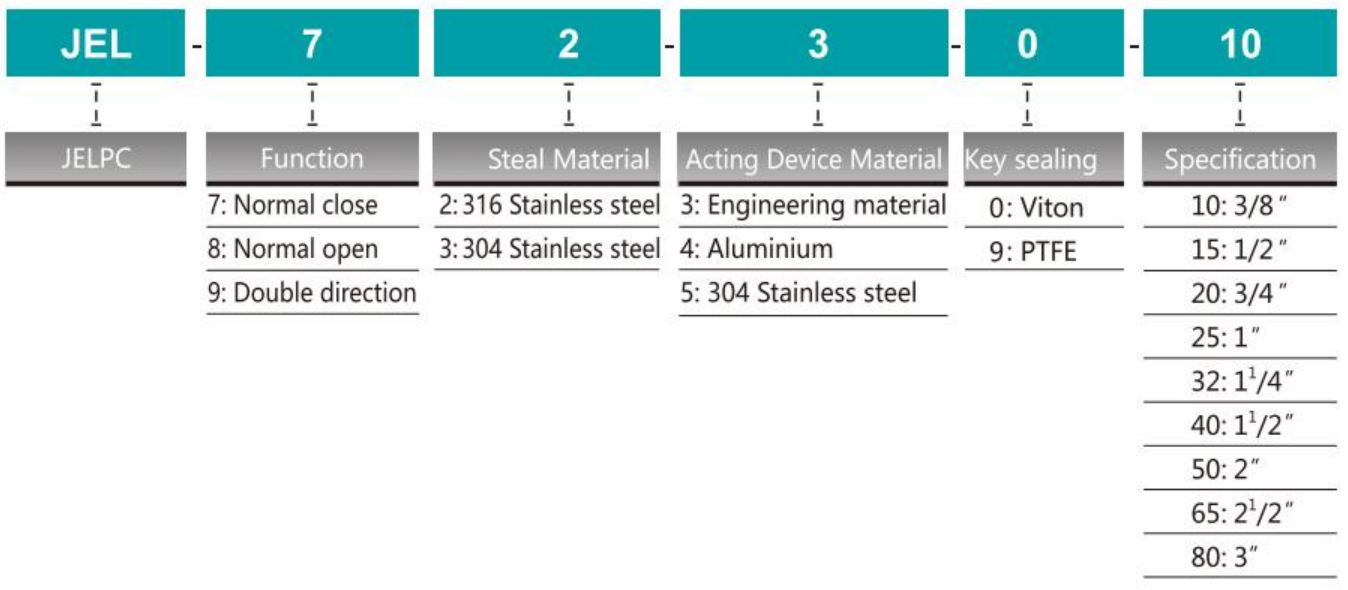

주문 코드

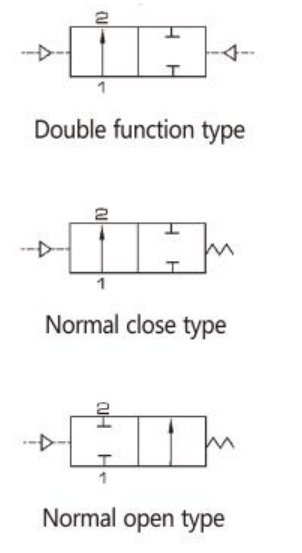

상징
사양
| 연결 크기 | DN10-DN80 |
| 나사 | 3/8 "～ 3" |
| 본체의 재료 | 스테인레스 스틸 316/304 |
| 이동 장치 자료 | 스테인리스 스틸 304 |
| 밸브 코어 씰 | PTFE/FPM |
| 밸브로드 씰 | PTFE/FPM |
| 피스톤 씰 | FPM/NBR |
| 적합한 매체 | 물, 중성 공기 (또는 액체), 알코올, 오일, 유기 액체, 증기, 약산 또는 알칼리성 |
| 매개체 온도 | ptfe : -10 fe ~ 200 ℃ fpm : -10 ℃ ~ 100 ℃ |
| 끈직임 | 최대 600mm²/s |
| 설치 | 유량 설치를 따르십시오 |
| 제어 매체 | 공기/중립 공기 |
| 제어 압력 범위 | 0.3 ~ 0.8mpa |
| 작동 압력 | 0 ~ 1.6MPA |

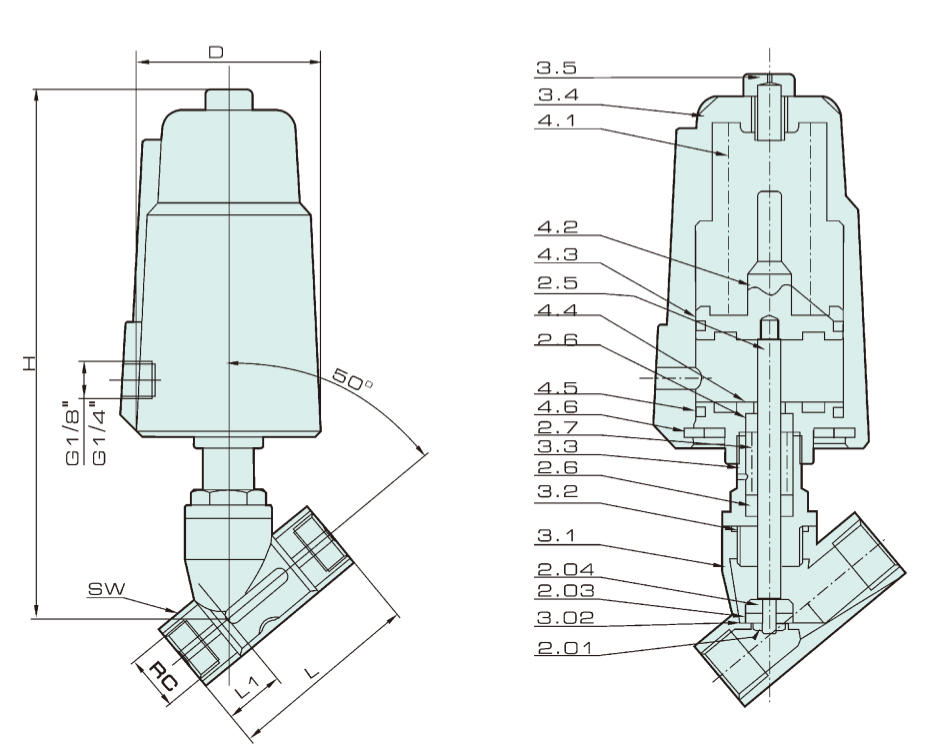

전체 치수
사양
| 전체 치수 | |||||||
| DN | RC | L | L1 | SW | H | D | 이동 장치 |
| 10 | 3/8 □ | 55 | 17 | 21 | 120 | 51 | 40 |
| 15 | 1/2 □ | 70 | 21 | 26.5 | 138 | 51 | 40 |
| 20 | 3/4 □ | 76 | 23 | 32 | 154 | 62 | 50 |
| 25 | 1 □ | 90 | 25 | 40 | 168 | 62 | 50 |
| 32 | 1/4 □ | 116 | 32 | 50 | 200 | 76 | 63 |
| 40 | 1/2 □ | 116 | 32 | 55.5 | 215 | 92 | 80 |
| 50 | 2 □ | 138 | 40 | 68.5 | 230 | 92 | 80 |
| 65 | 2¹/2 □ | 168 | 51 | 85 | 268 | 117 | 100 |
| 80 | 3 □ | 192 | 54 | 100 | 325 | 140 | 125 |
| 부분품 | ||
| 2.01 볼트 | 3.1 밸브 본체 | 4.1 스프링 |
| 2.02 홀 플레이트 밀봉 | 3.2o- 링 씰 | 4.2 피스톤 |
| 2.03 밀봉 디스크 | 3.3 연결 액세서리 | 4.3 O- 링 |
| 2.04 밸브 디스크 | 3.4 실린더 | 4.4 밸브 덮개 |
| 2.5 밸브풀 | 3.5 장식 덮개 | 4.5 O- 링 |
| 2.6V 모양 재료 | 4.6 압력 영수증 링 | |
| 2.7 스프링 | ||
