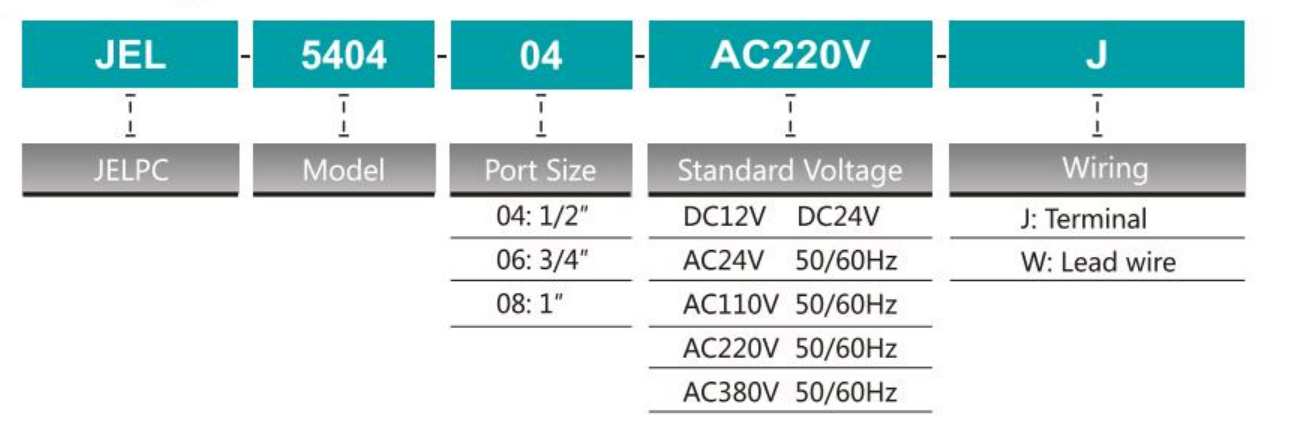

주문 코드

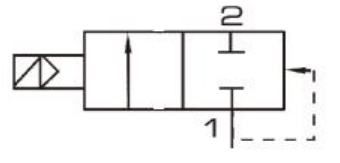

상징
사양
| 모델 | JEL5404-04 | JEL5404-06 | JEL5404-08 |
| 작동 매체 | 공기, 물, 기름 | ||
| 작업 | 내부 조종사 | ||
| 유형 | 정상적인 닫기 | ||
| 구멍 | 12mm | 20mm | 25mm |
| KV 값 | 2.0 | 5.0 | 10.0 |
| 포트 크기 | 1/2 " | 3/4 " | 1 " |
| 응용 압력 범위 | 가스/액체 : 0.1 ~ 5.0 MPa | 가스 : 0.1 ~ 4.0 MPa 액체 : 0.1 ~ 2.5 MPa | 가스 : 0.1 ~ 4.0mpa 액체 : 0.1 ~ 2.5mpa |
| 최대 테스트 압력 | 7.5MPA | 6.0mpa | |
| 주변 온도 범위 | 10 ~ 150 ℃ | ||
| 적용된 전압 범위 | ± 10% | ||
| 보호 | IP65 | ||
| 전력 소비 | AC : 5.5VA DC : 9W | ||
| 단열재 | f 클래스 | ||
| 본체의 재료 | 놋쇠 | ||
| 오일 씰의 재료 | PTFE | ||

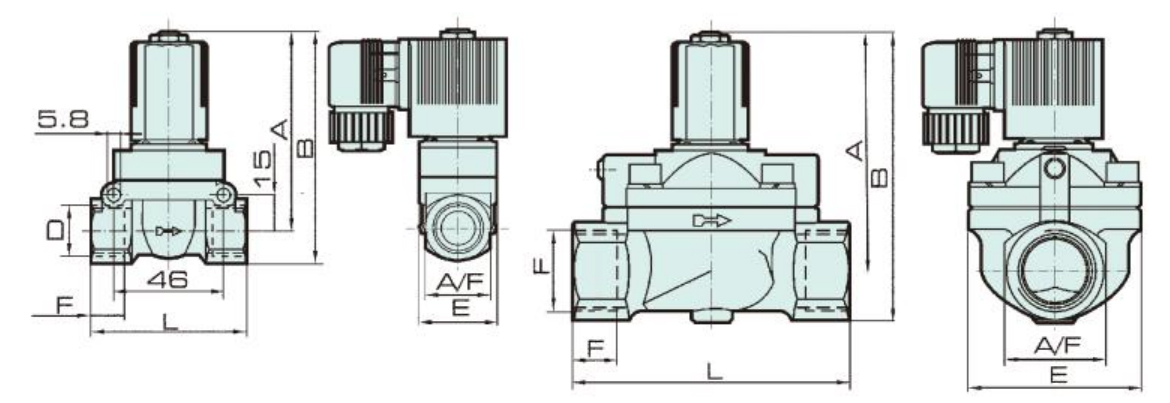

전체 치수
치수
|
모델 |
구멍 mm |
포트 크기 |
A |
B |
F |
B |
L |
A/F |
|
JEL5404-04 |
12.0 |
PT1/2 " |
83.0 |
95.5 |
14 |
32 |
65 |
27 |
|
JEL5404-06 |
20.0 |
PT3/4 " |
99.5 |
119 |
16 |
60 |
92 |
40 |
|
JEL5404-08 |
25.0 |
PT1 " |
99.5 |
119 |
16 |
60 |
92 |
40 |
