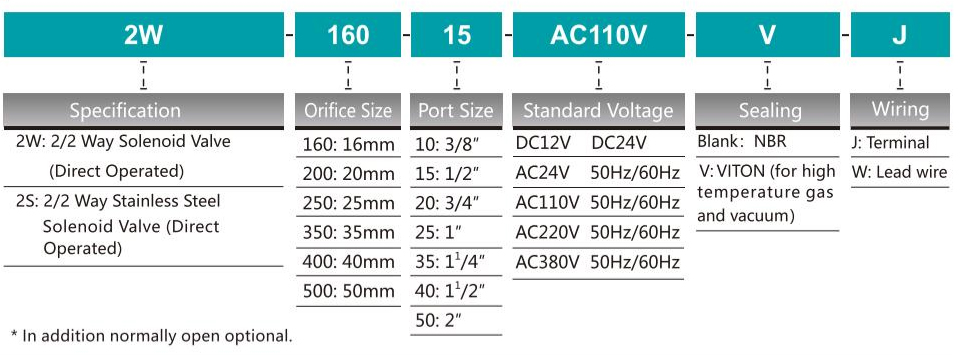

주문 코드

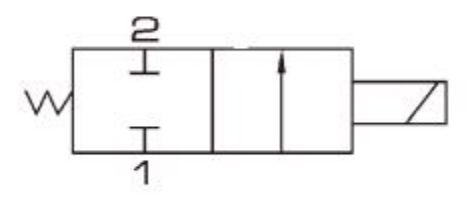

상징
사양
| 모델 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
| 2S160-10 | 2S160-15 | 2S200-20 | 2S250-25 | 2S350-35 | 2S400-40 | 2S500-50 | |
| 작동 매체 | 공기, 물, 기름 | ||||||
| 작업 | 직접 | ||||||
| 유형 | 정상 닫기 (정상 오픈 옵션) | ||||||
| 구멍 | 16mm | 20 mm | 25mm | 35mm | 40 mm | 50 mm | |
| CV 값 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
| 포트 크기 | 3/8 " | 1/2 " | 3/4 " | 1 " | 1/4 " | 1/2 " | 2 " |
| 작동 유체 점도 | 20 cst 미만 | ||||||
| 작동 압력 | 공기 0 ~ 0.7 MPa; 물 0 ~ 0.5 MPa; 오일 0 ~ 0.5 MPa | ||||||
| 최대 테스트 압력 | 1.0mpa | ||||||
| 최대 반응 온도 | -10 ~ 80 ℃ | ||||||
| 작동 전압 공차 | ± 10% | ||||||
| 본체의 재료 | 2W : 황동 2S : 스테인리스 스틸 | ||||||
| 오일 씰의 재료 | NBR, EPDM 또는 Viton | ||||||

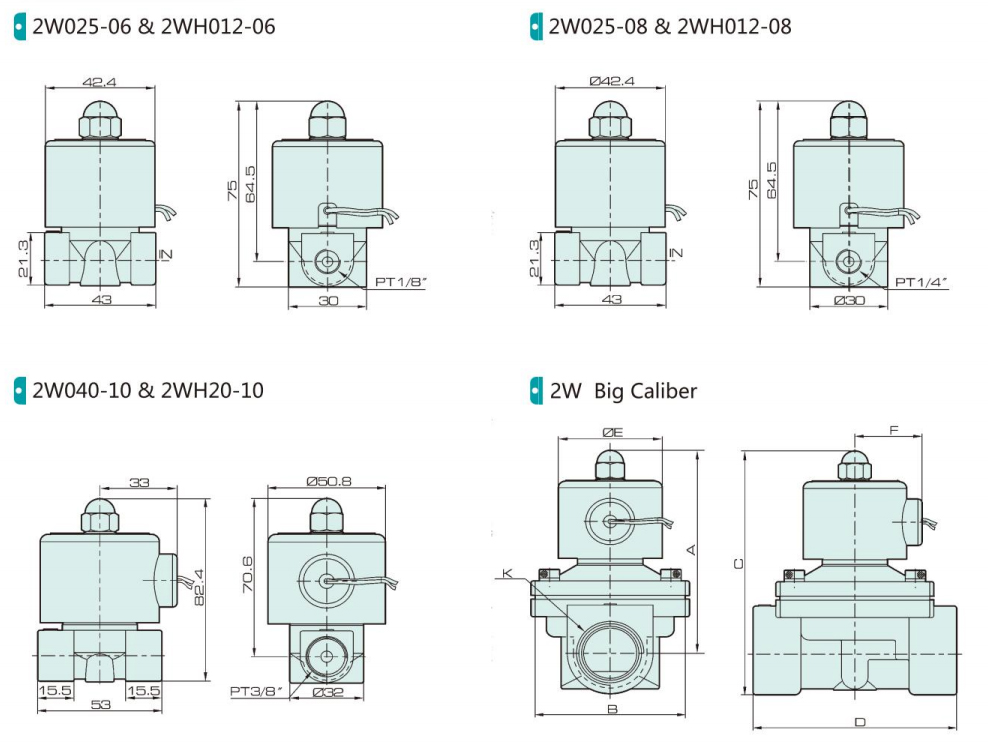

전체 치수
치수
| 모델 | A | B | C | D | E | F | K |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 50 | 36 | PT3/8□ |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 50 | 36 | PT1/2□ |
| 2W200-20 | 107 | 57 | 123.5 | 73 | 50 | 36 | PT3/4□ |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 50 | 36 | PT1□ |
| 2W350-35 | 142 | 95 | 172 | 123 | 70.5 | 56 | PT1¹/4□ |
| 2W400-40 | 142 | 95 | 172 | 123 | 70.5 | 56 | PT1¹/2□ |
| 2W500-50 | 172 | 123 | 209 | 168 | 70.5 | 56 | PT2□ |
