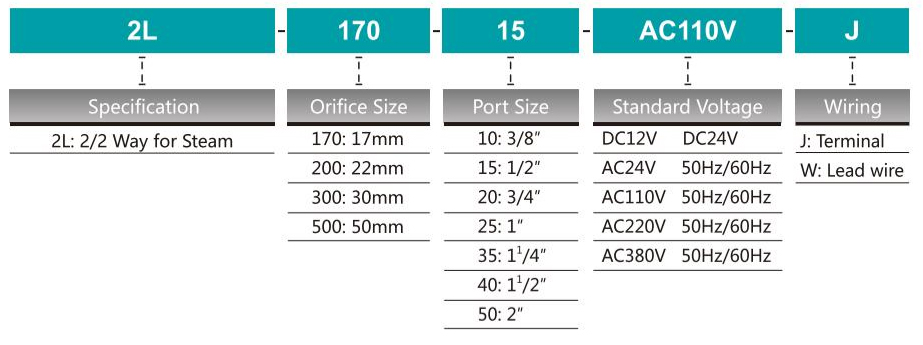

주문 코드
상징
사양
| 모델 | 2L170-10 | 2L170-15 | 2L170-20 | 2L200-25 | 2L300-35 | 2L300-40 | 2L500-50 |
| 작동 매체 | 공기, 물, 증기 | ||||||
| 작업 | 직접 | ||||||
| 유형 | 정상적인 닫기 | ||||||
| 구멍 | 17mm | 22mm | 30mm | 50mm | |||
| CV 값 | 4.8 | 12 | 20 | 48 | |||
| 포트 크기 | 3/8 " | 1/2 " | 3/4” | 1 " | 1¹/4 " | 1¹/2 " | 2 " |
| 작동 유체 점도 | 20 cst 미만 | ||||||
| 작동 압력 | 0.1 ~ 1.5 MPa | ||||||
| 최대 테스트 압력 | 2.25MPA | ||||||
| 최대 반응 온도 | -10 ~ 180 0 | ||||||
| 작동 전압 공차 | ± 10% | ||||||
| 본체의 재료 | 놋쇠 | ||||||
| 오일 씰의 재료 | PTFE | ||||||

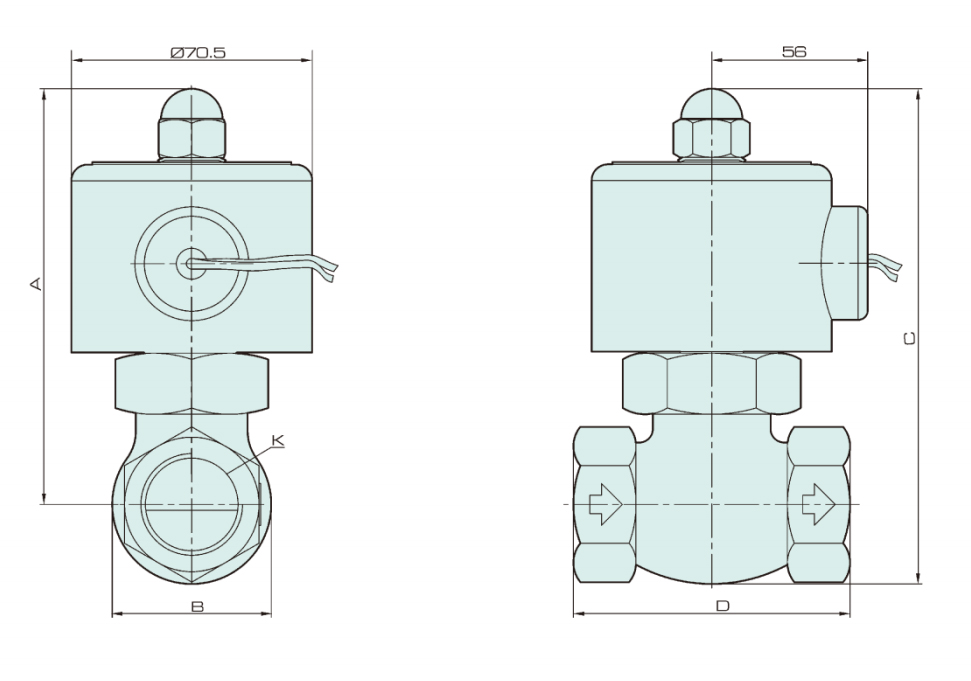

전체 치수
치수
| 모델 | A | B | C | D | K |
| 2L170-10 | 125 | 42 | 146 | 82 | PT3/8 " |
| 2L170-15 | 125 | 42 | 146 | 82 | PT1/2 " |
| 2L170-20 | 125 | 42 | 146 | 82 | PT3/4 " |
| 2L200-25 | 136 | 52 | 162 | 90.5 | PT1 " |
| 2L300-35 | 148 | 74 | 185 | 111 | PT1¹/4 " |
| 2L300-40 | 148 | 74 | 185 | 111 | PT1¹/2 " |
| 2L500-50 | 176 | 86 | 223 | 163 | PT2 " |
