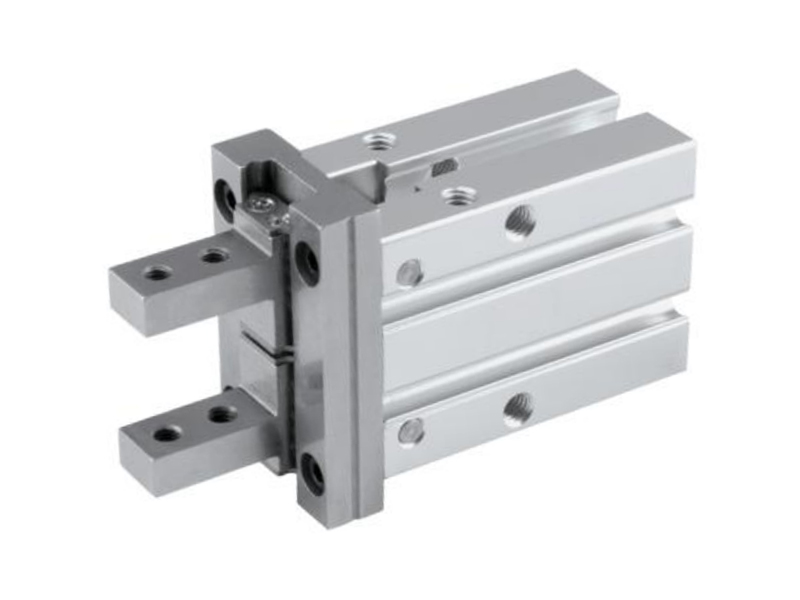

JHZ2 시리즈 에어 그립퍼 (병렬 유형)

JHZ2 시리즈 에어 그립퍼 (병렬 유형)

특징:

1. 통합 설계, 높은 강성, 높은 정밀도가있는 선형 가이드.

2. 포지셔닝 다웰 핀홀은 가이드 레일의 바닥에 배열되어 실린더 블록에서 가이드 레일이 이탈하는 것을 방지합니다.

3. 실린더 블록에는 다수의 다웰 핀 구멍이있어 높은 설치 위치 번호가 정확합니다.

4. 그립퍼의 초기 위치 번호는 고객의 실제 상황에 따라 다양한 근무 조건을 충족하도록 선택할 수 있습니다.

  • 제품 매개 변수

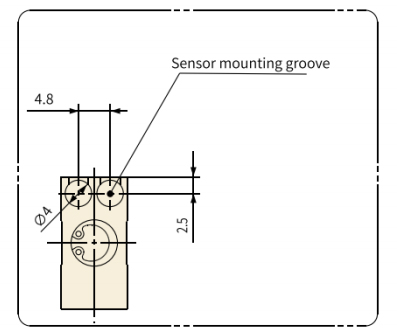

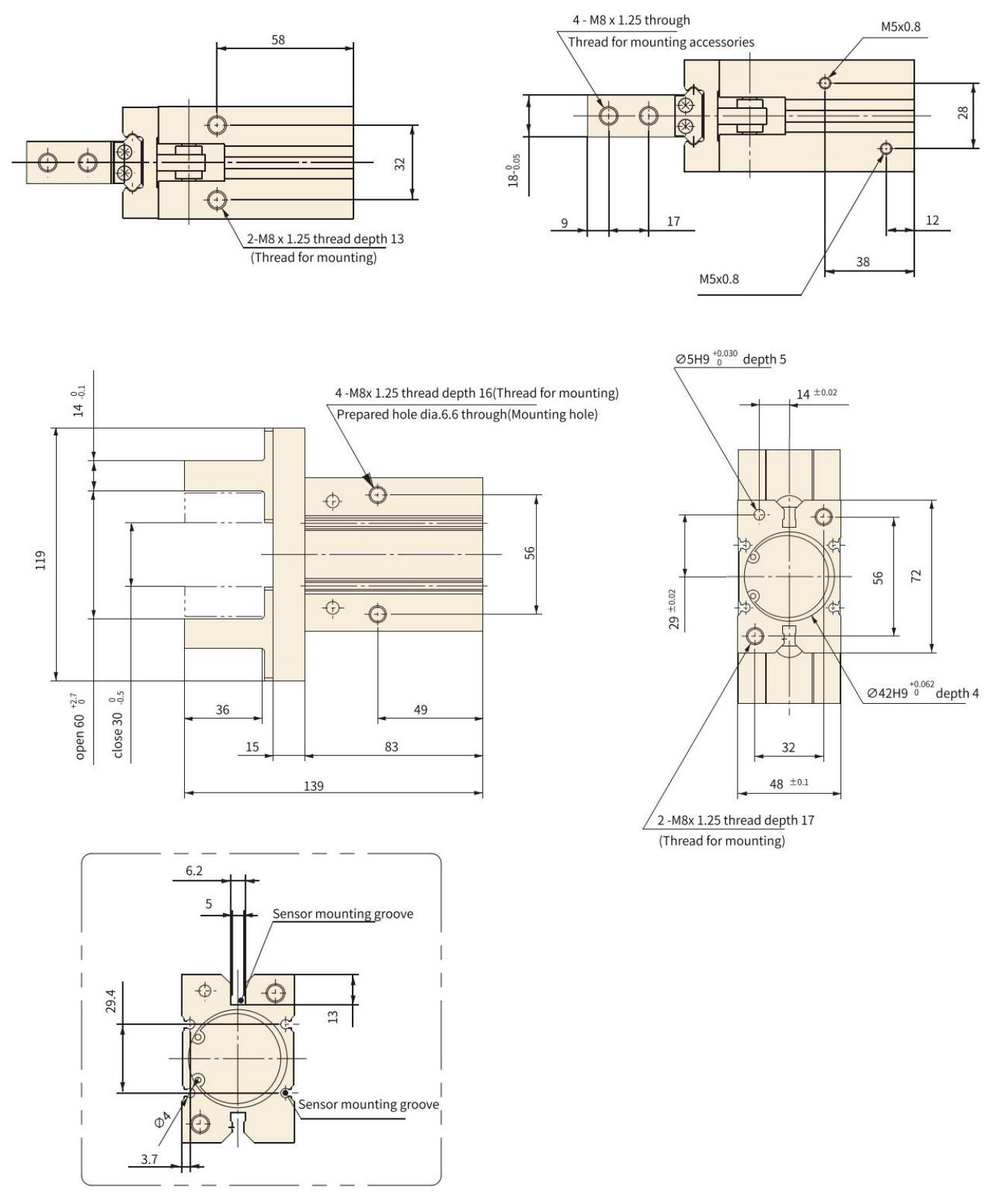

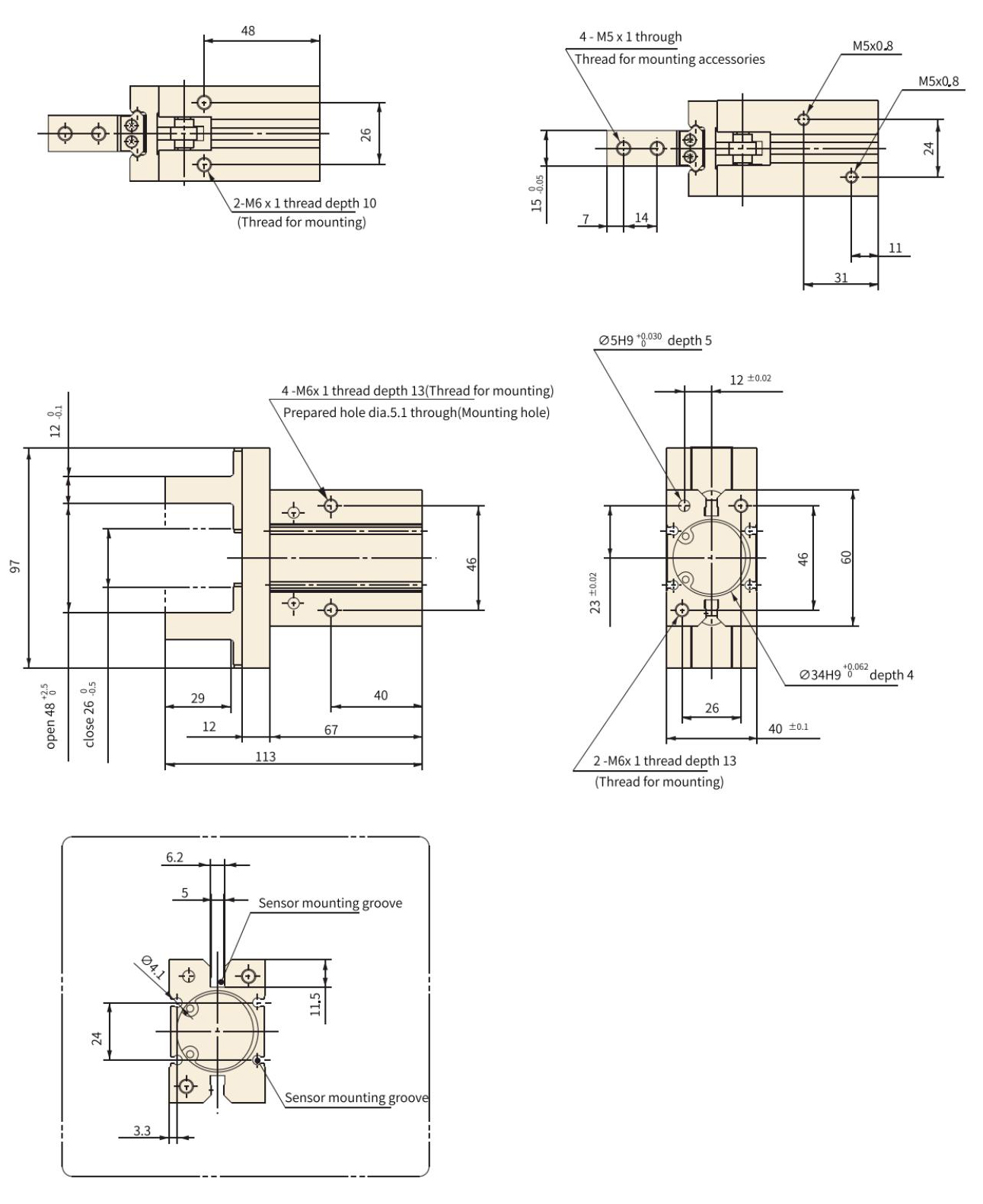

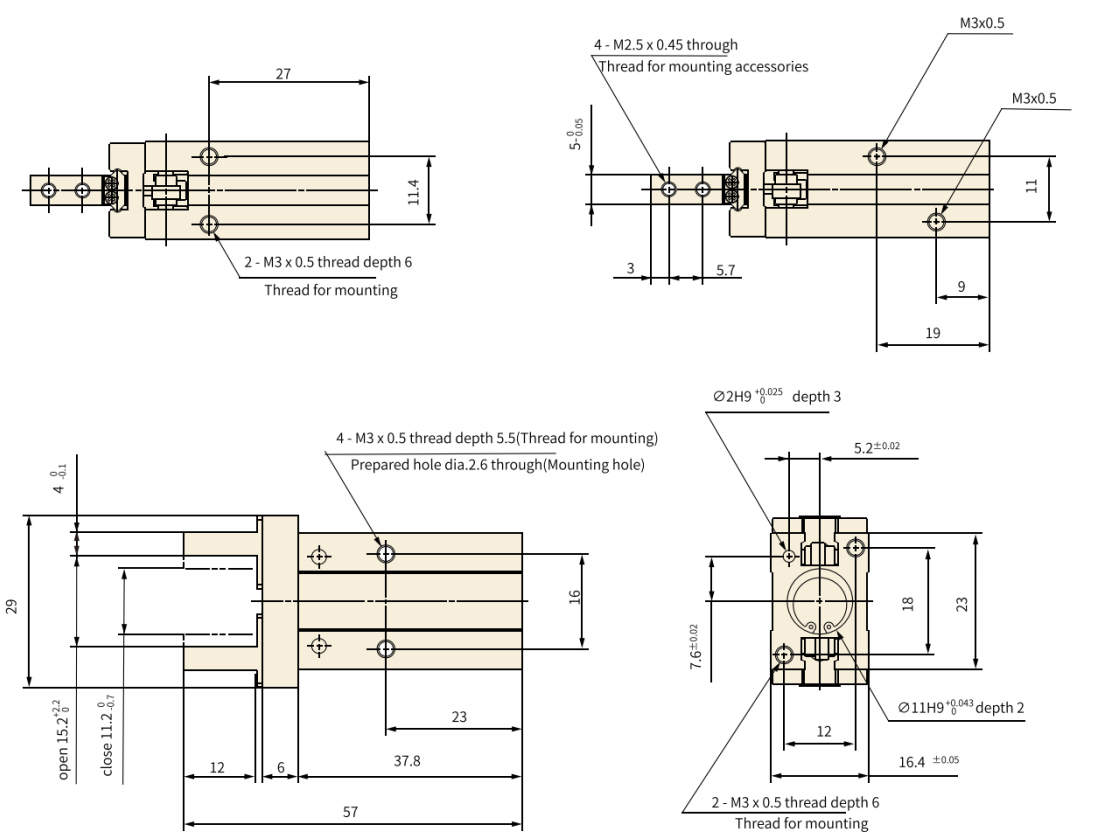

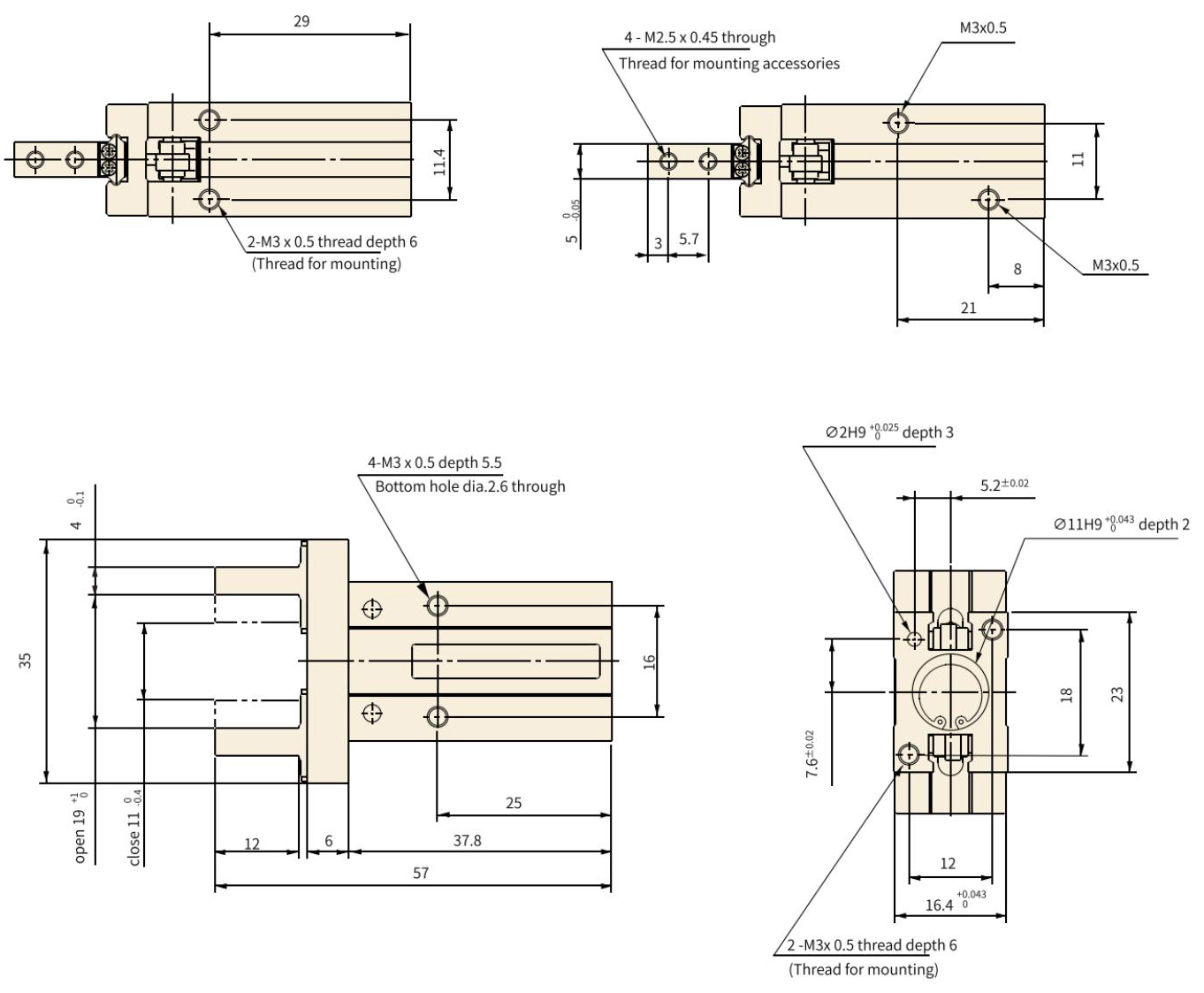

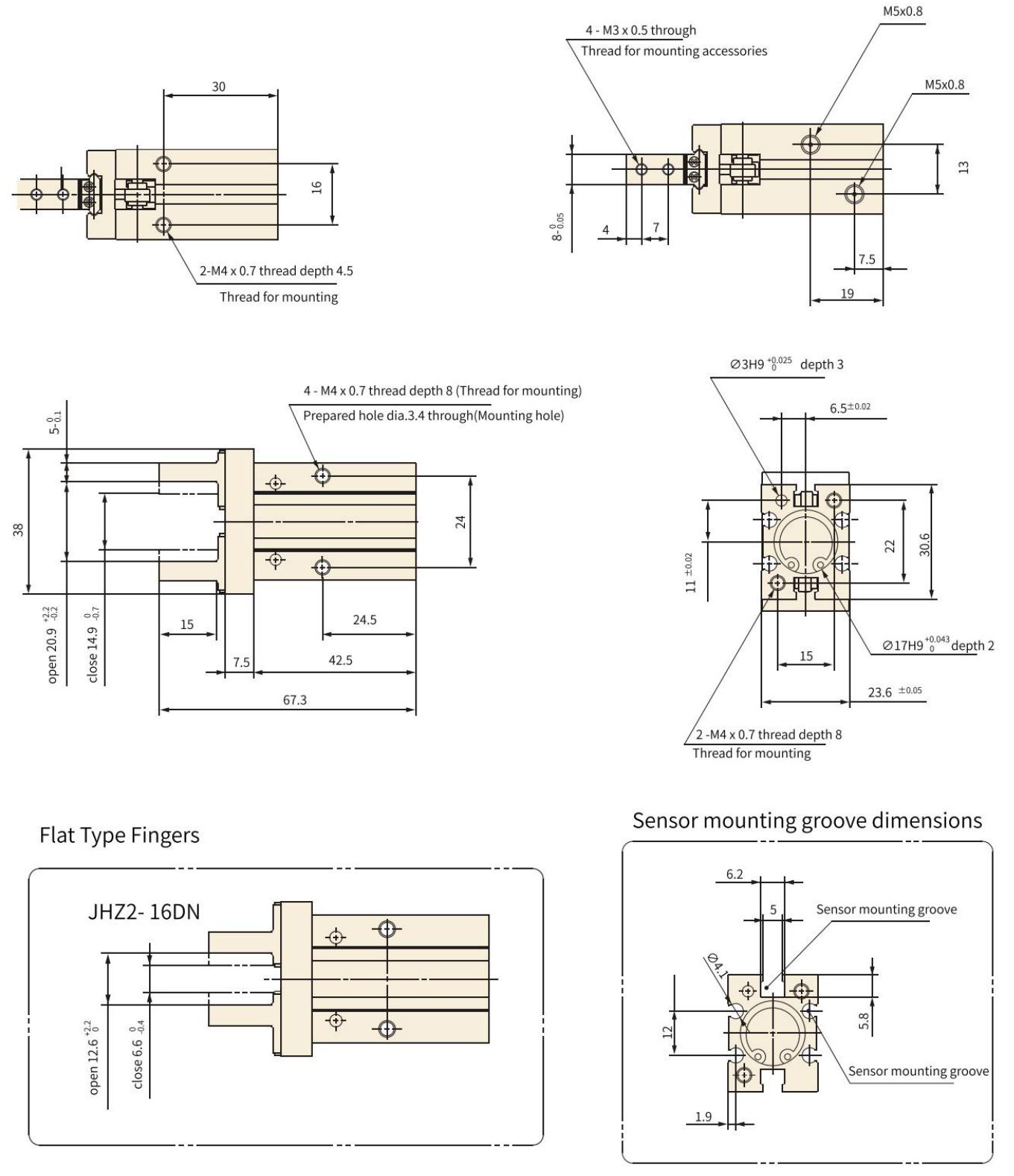

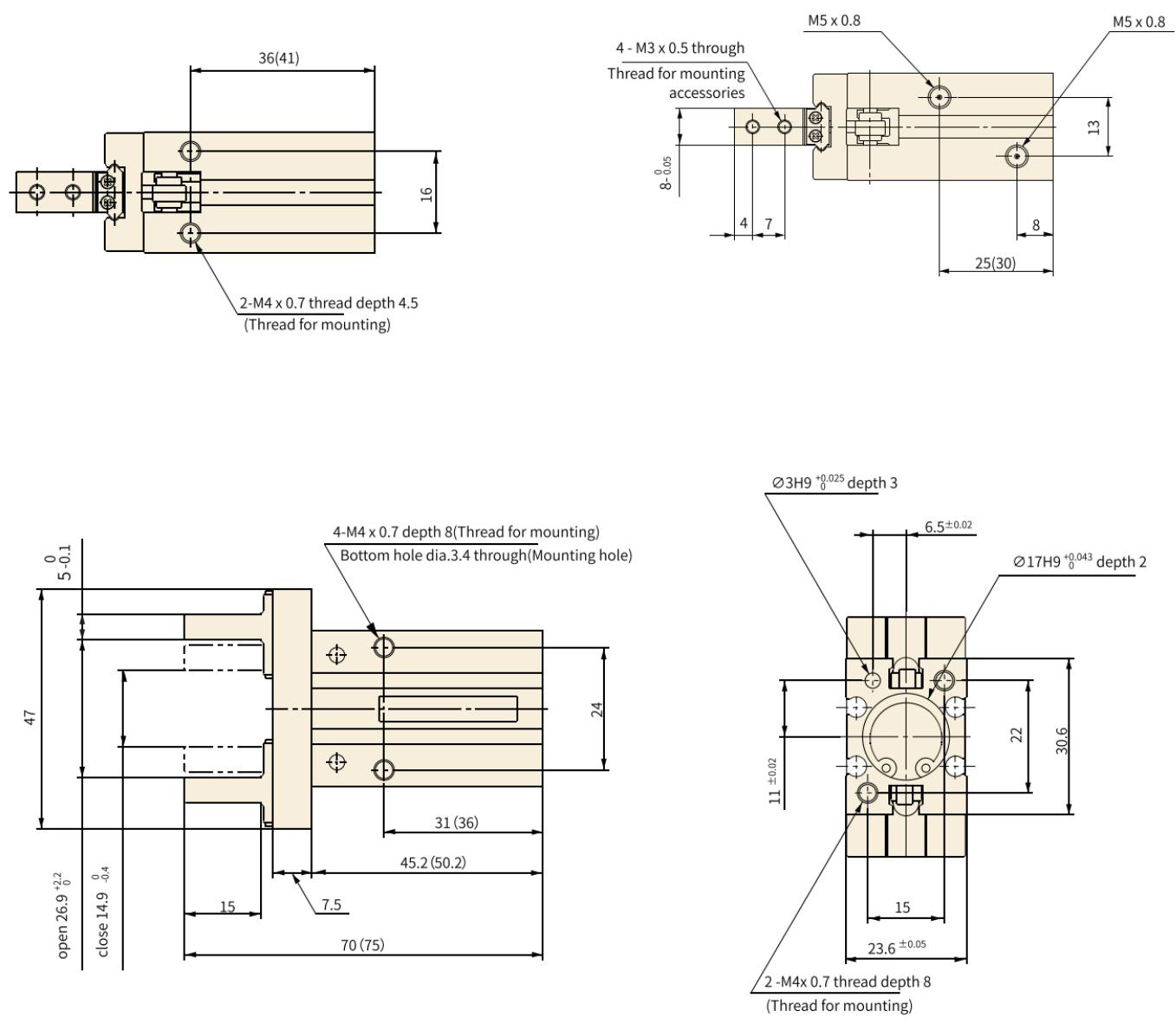

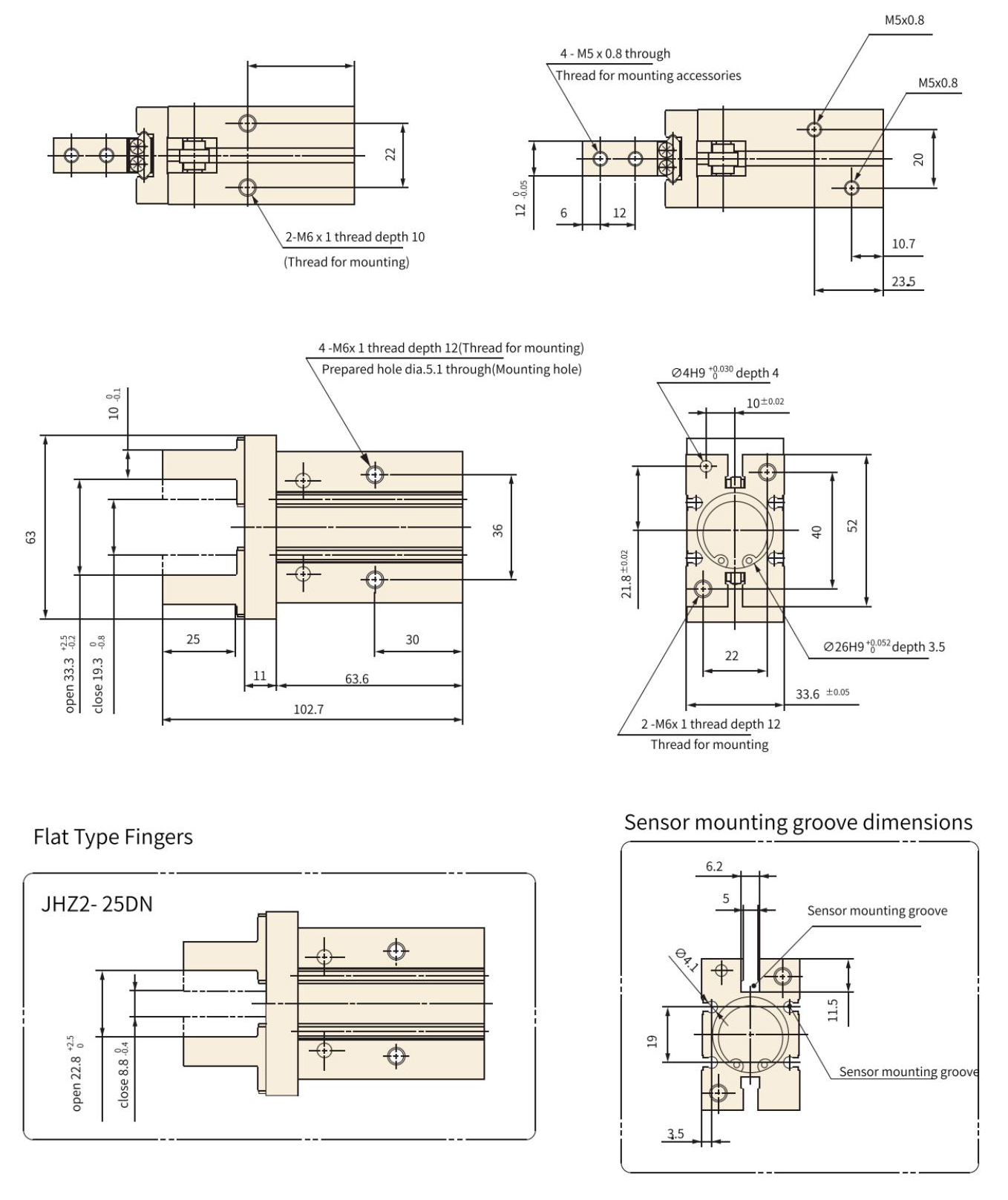

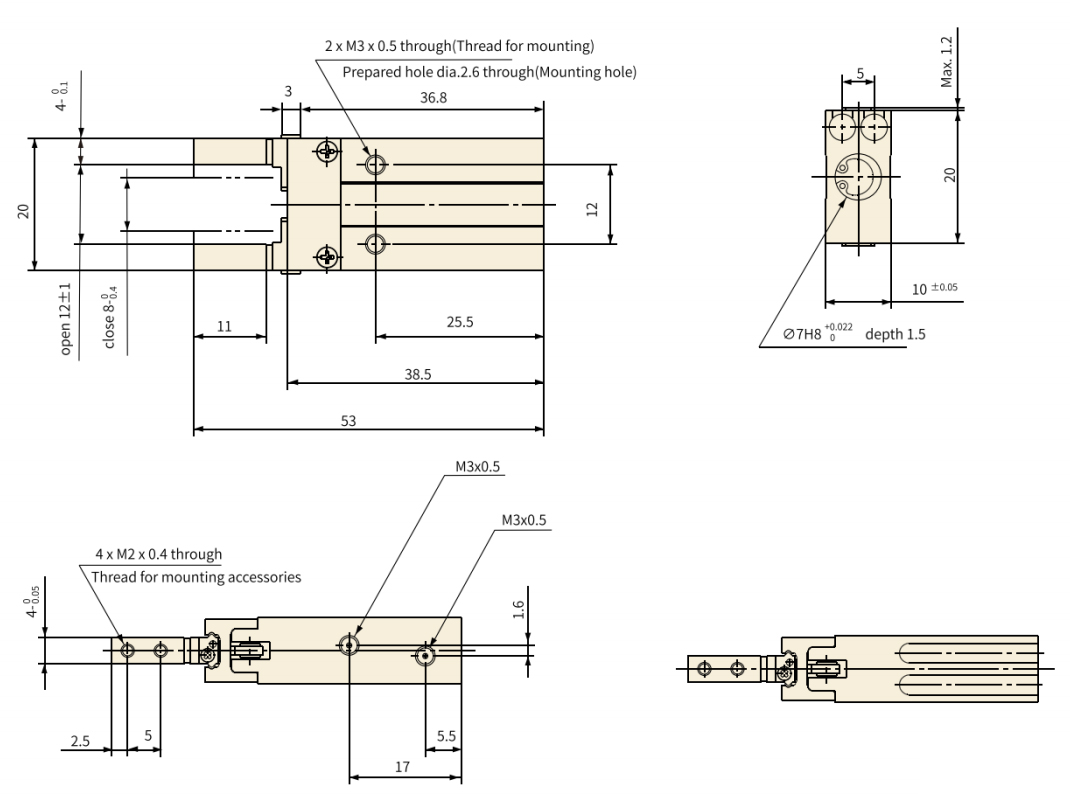

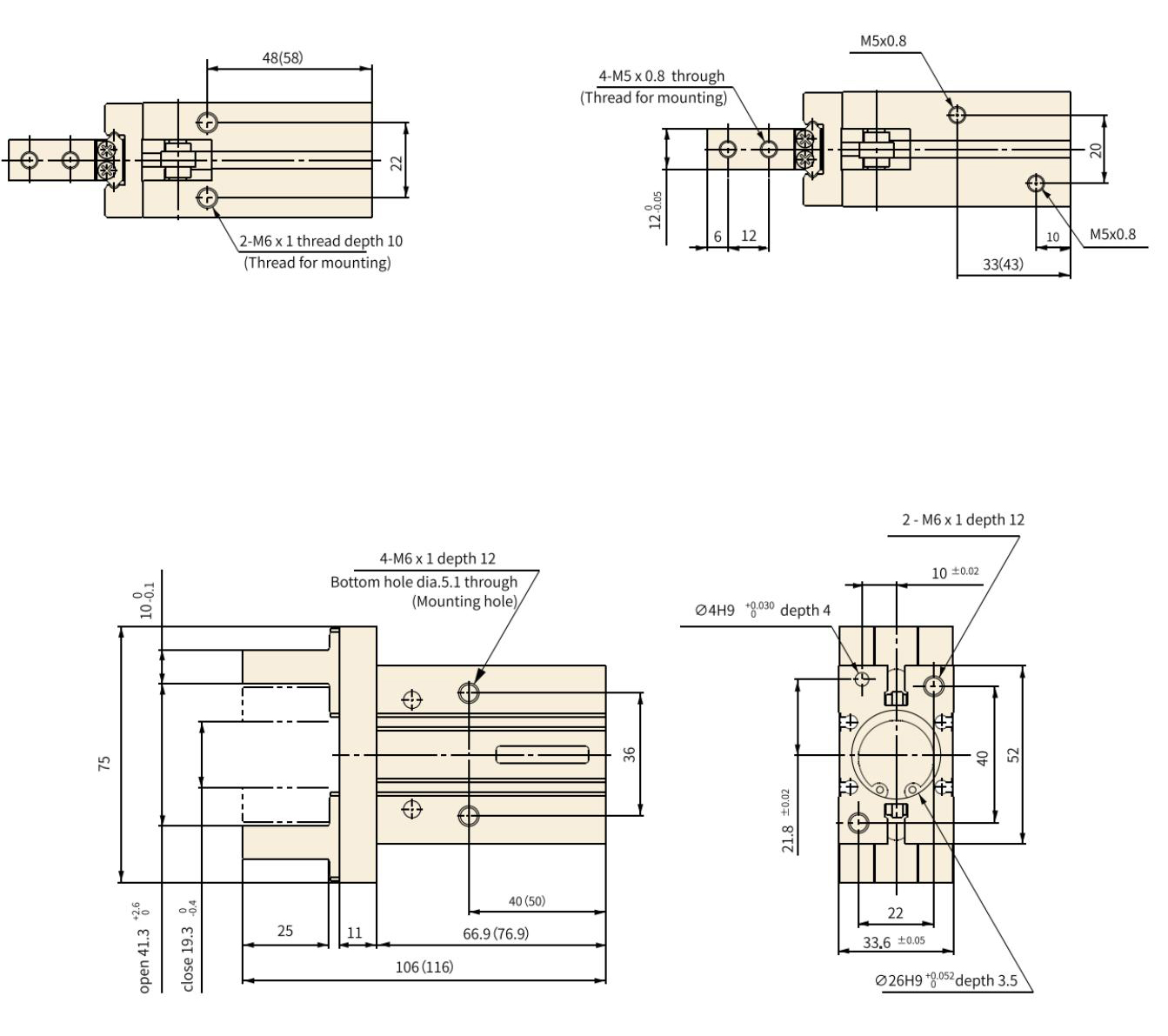

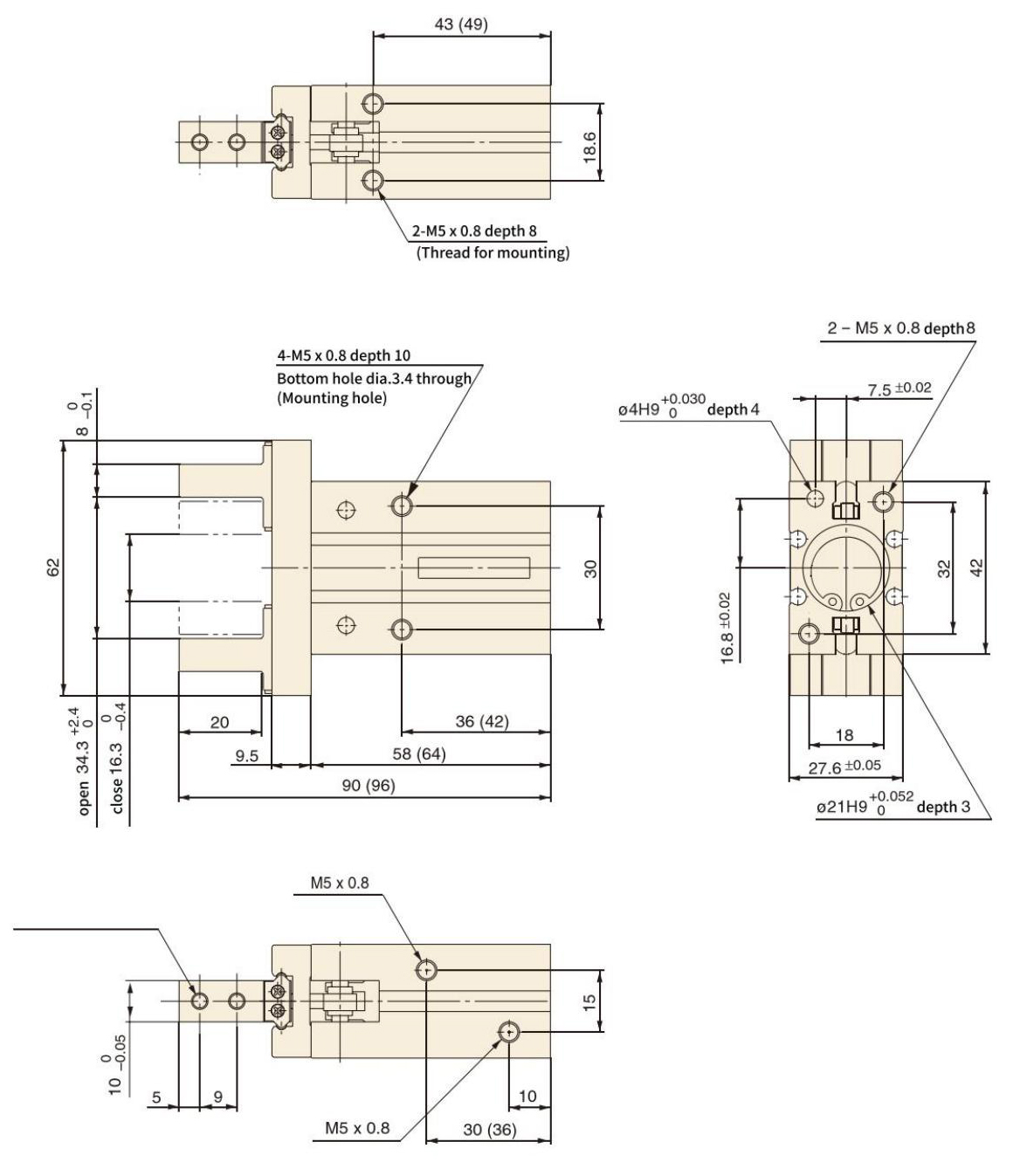

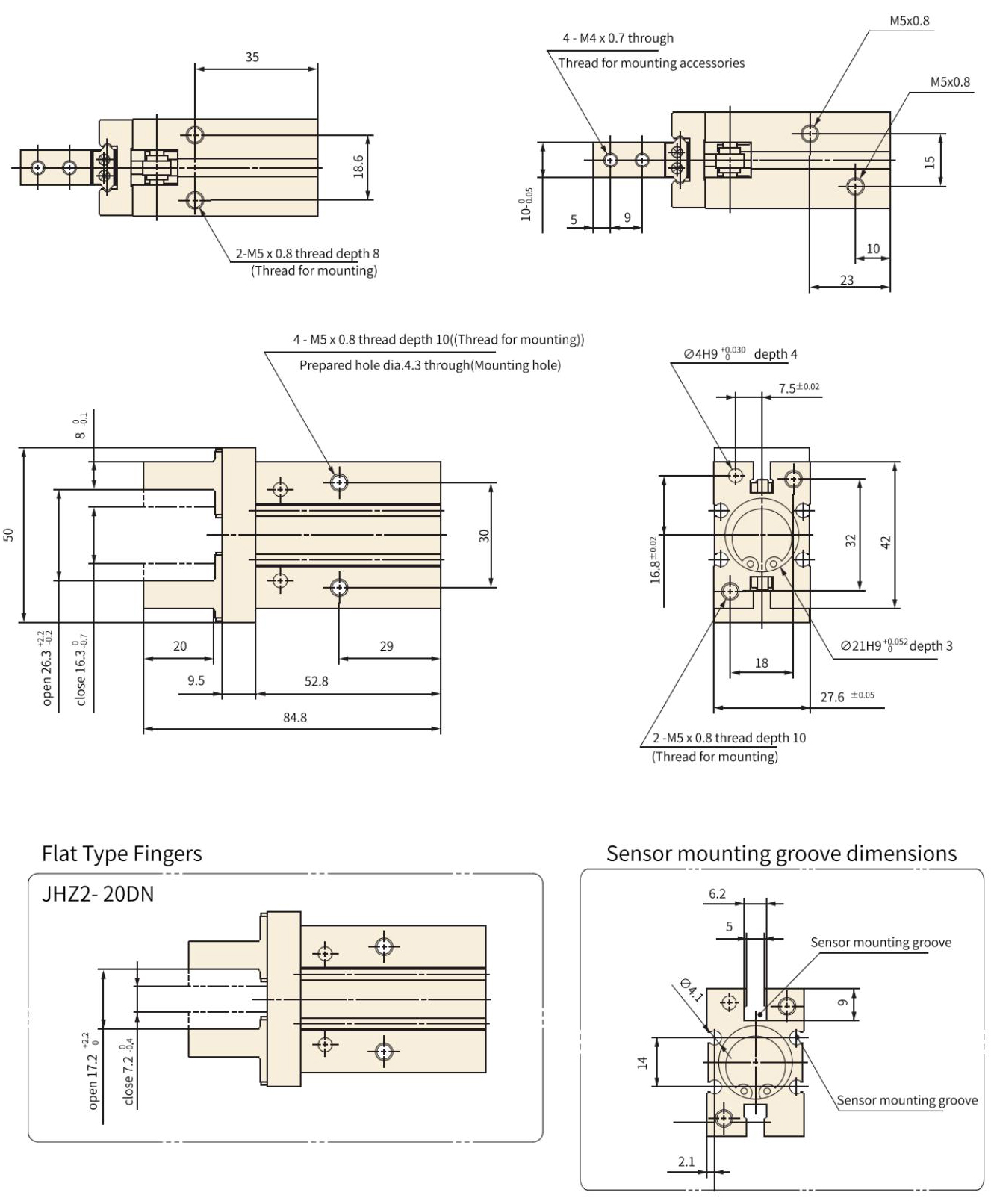

  • 제품 크기

사양

보어 크기 (mm) 6 10 16 20 25 32 40
작동 매체 공기
작동 압력 범위 이중 연기 0.15 ~ 0.7mpa 0.2 ~ 0.7mpa 0.1 ~ 0.7mpa 0.1 ~ 0.7mpa
주변 및 유체 온도 10 ~ 60 with (응축 없음)
반복성 ± 0.01mm ± 0.02mm
최대 수술 주파수 (기음.P.M) 180 60
윤활 필요하지 않습니다
작업 이중 연기 · 단일 연기
센서 모델 JEL-07
배관 크기 M3 × 0.5 M5 × 0.8

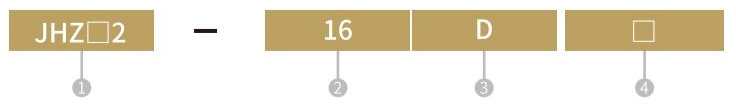

주문 코드

aption ② 보어 크기 Operation finger 옵션
무 표준 유형 6 6mm D 이중 연기

[기준]
NIL : 기본 유형

[좁은 유형]
기본 유형
10 10mm
S 단일 연기
(일반적으로 열린)

1 : 측면 탭 장착

N1 : 측면 탭 장착
16 16mm
L 긴 스트로크 20 20mm

2 : 통찰력

N2 : 통과
25 25mm
32 32mm
C 단일 연기
(일반적으로 가까운)

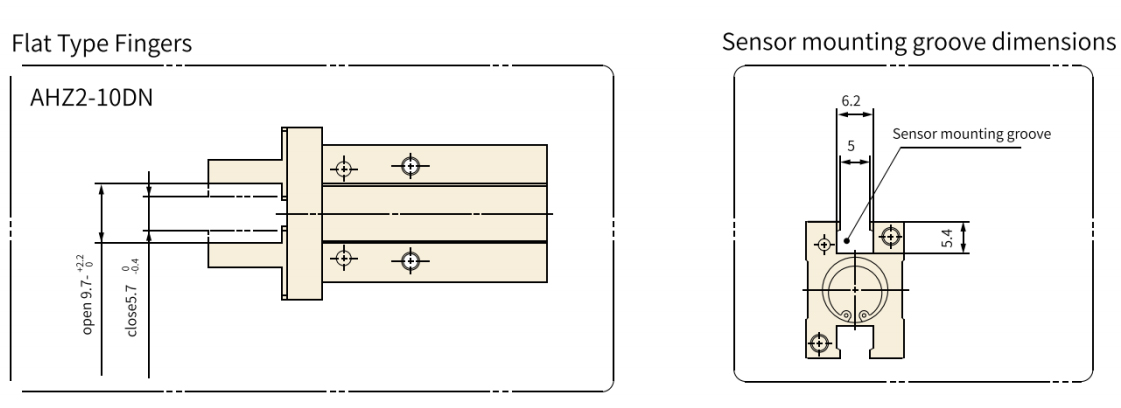

3 : 평평한 유형

 [참고] 플랫 타입은 10,16,20,25 구멍 크기 만 만들 수 있습니다
40 40mm

[참고] 센서 모델 특정 주문 코드는 P173을 참조하십시오.
