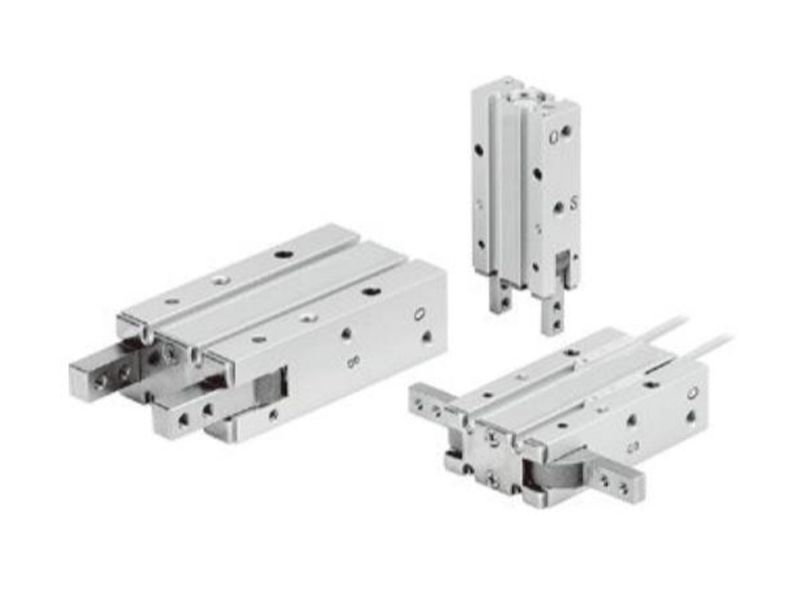

JHY2 시리즈 에어 그리퍼(풀크럼 개폐형)/캠 타입 1809

JHY2 시리즈 에어 그리퍼(풀크럼 개폐형)/캠 타입 1809

특징:

1. 내장 마그네틱 링과 센서를 배치 할 수 있습니다.

2. 180ANGULAR 클램핑 유형, 유지 및 배치를 단순화합니다.

3. 특수 환경 사용에 적합 할 수 있으며, 수동가락 개구부 및 닫는 부분은 작은 물체가 들어가는 것을 방지하도록 특별히 설계되었습니다.

4. 포지셔닝 다웰 핀 구멍이있는 설치가 쉽습니다.

  • 제품 매개 변수

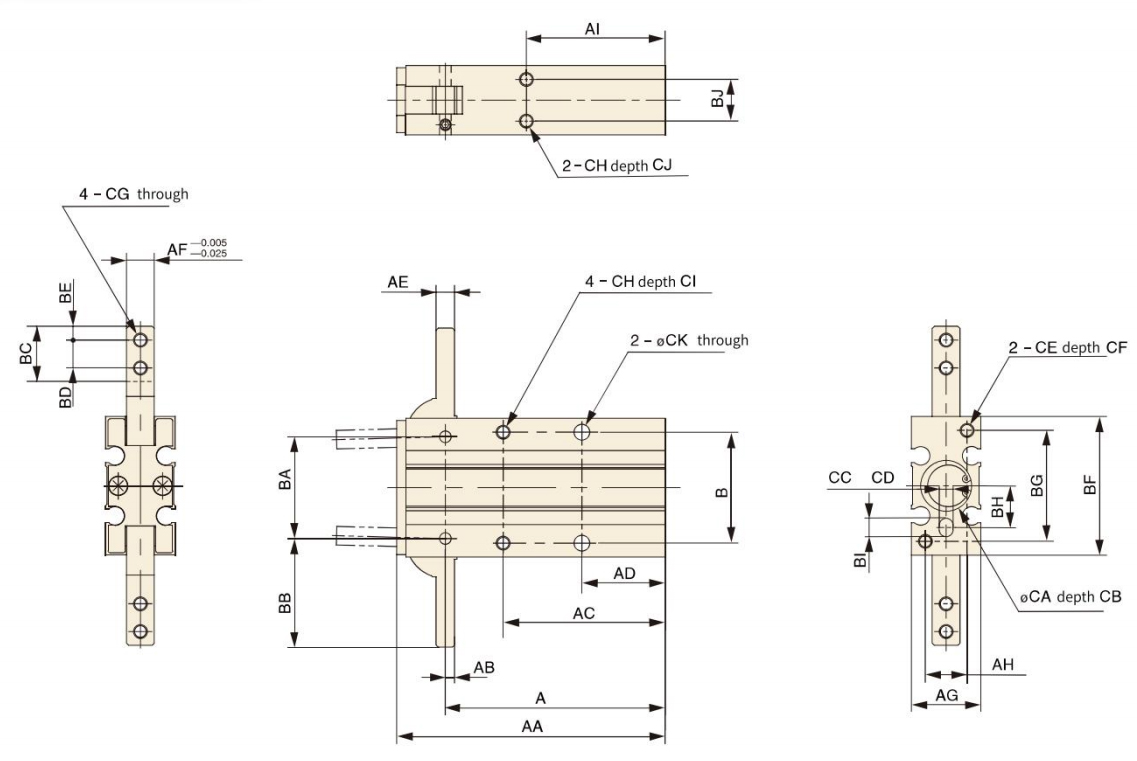

  • 제품 크기

사양

보어 크기 (mm) 10 16 20 25
작업 이중 연기
작동 매체 공기
최대 수술 압력 (MPA) (kgf/cm²) 0.6{6.1}
최소 수술 압력 (MPA) (kgf/cm²) 0.15{1.5} 0.1{1.0}
주변 및 유체 온도 -10 ~ 60 ℃ (응축 없음)
최대 수술 주파수 (C.P.M) 60
반복성 (MM) ± 0.2
Holding Power(N){kg} 0.16{1.6} 0.54{5.5} 1.10{11.2} 2.28{23.3}
무게 (g) 70 150 320 560
윤활 필요하지 않습니다
배관 크기 M5 × 0.8

[참고] 0.5mpa (kgf/cm²)의 압력에서.

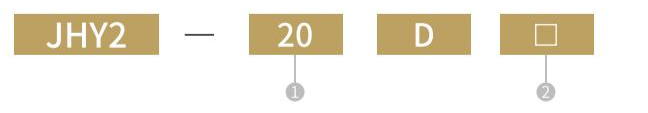

주문 코드

① Air Gripper
보어 크기 무 실
2 통로

[참고] 센서 모델 특정 주문 코드는 P173을 참조하십시오.

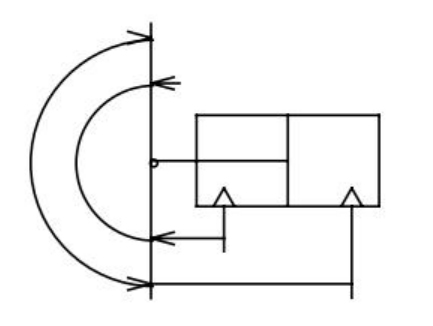

상징

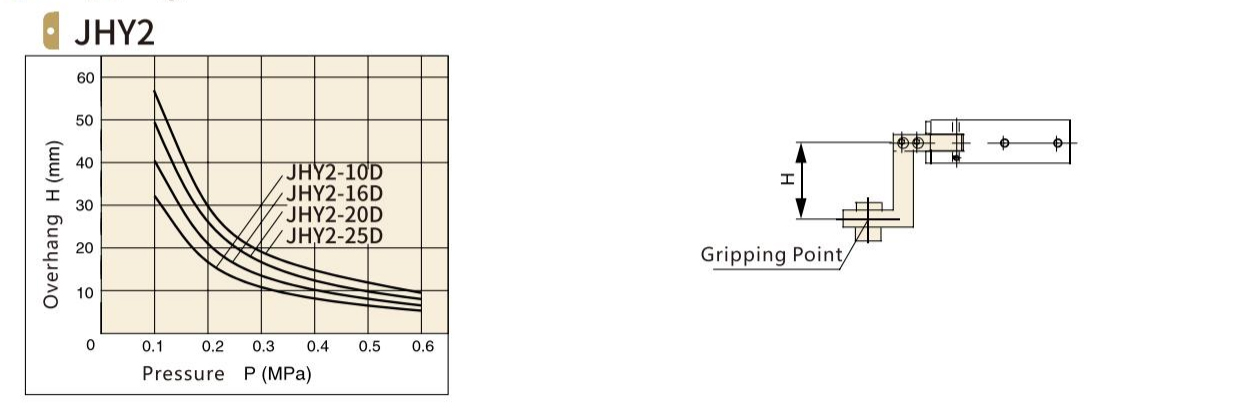

그립 포인트

표시된 범위 h 너머의 공작물 그립 포인트와 함께 작동하는 경우 제품의 수명이 영향을받습니다.
