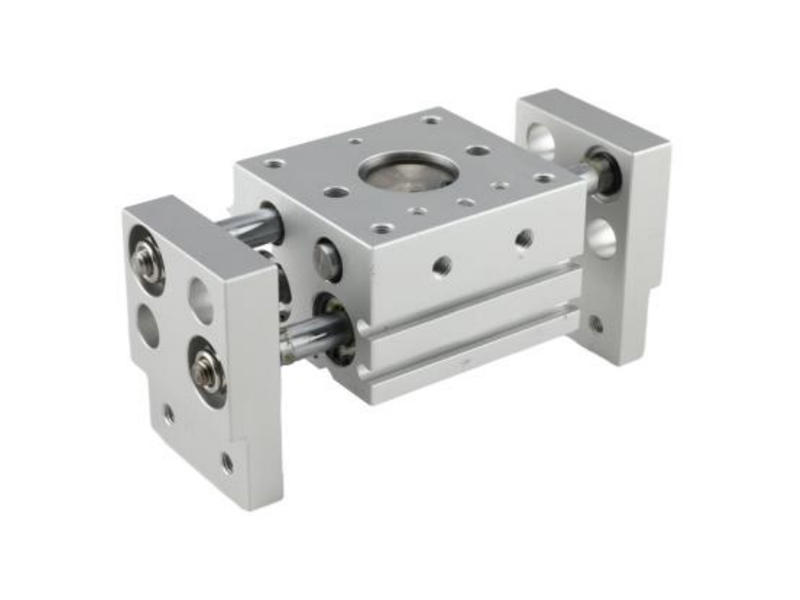

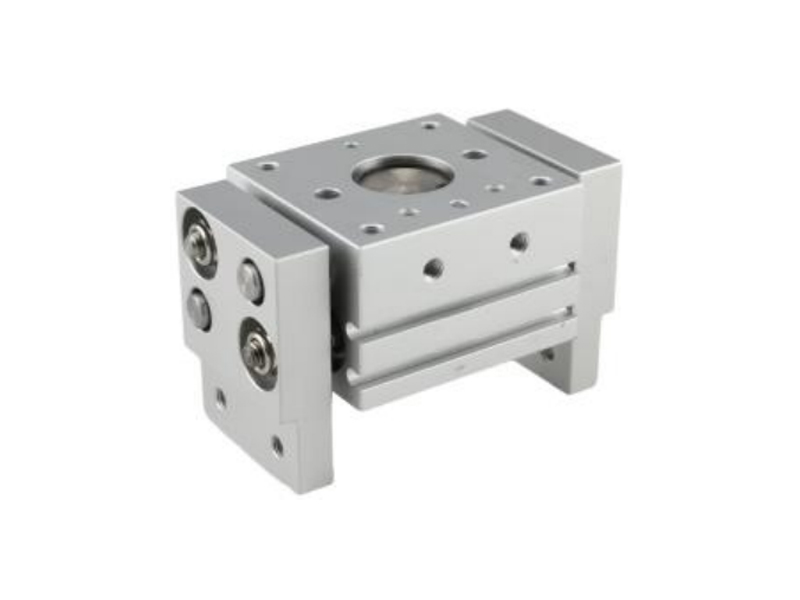

JHL2 시리즈 와이드 타입 에어 그립퍼 (평행 스타일)

JHL2 시리즈 와이드 타입 에어 그립퍼 (평행 스타일)

특징:

1. 긴 스트로크, 부피가 큰 물체에 적합합니다.
2. 보유력을 증가시키기위한 이중 피스톤로드 설계.
3. 기어로드 작동은 수동가락을 열고 동기식으로 닫습니다.
4. 먼지 입술이있는 스크레이퍼는 Al Rod 회전 부품에 채택됩니다.
5. 다양한 작업 조건에 대한 많은 옵션.

  • 제품 매개 변수

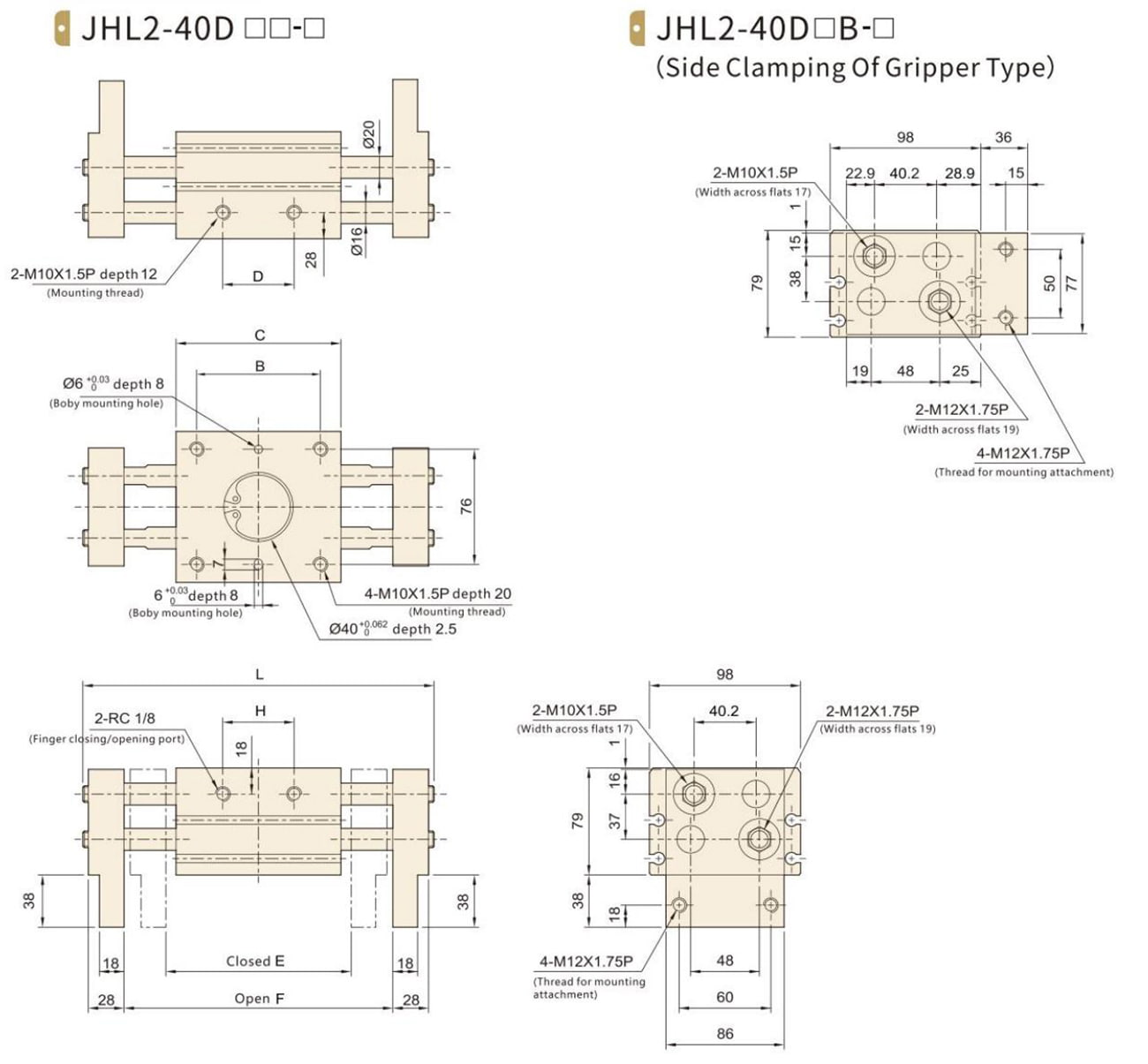

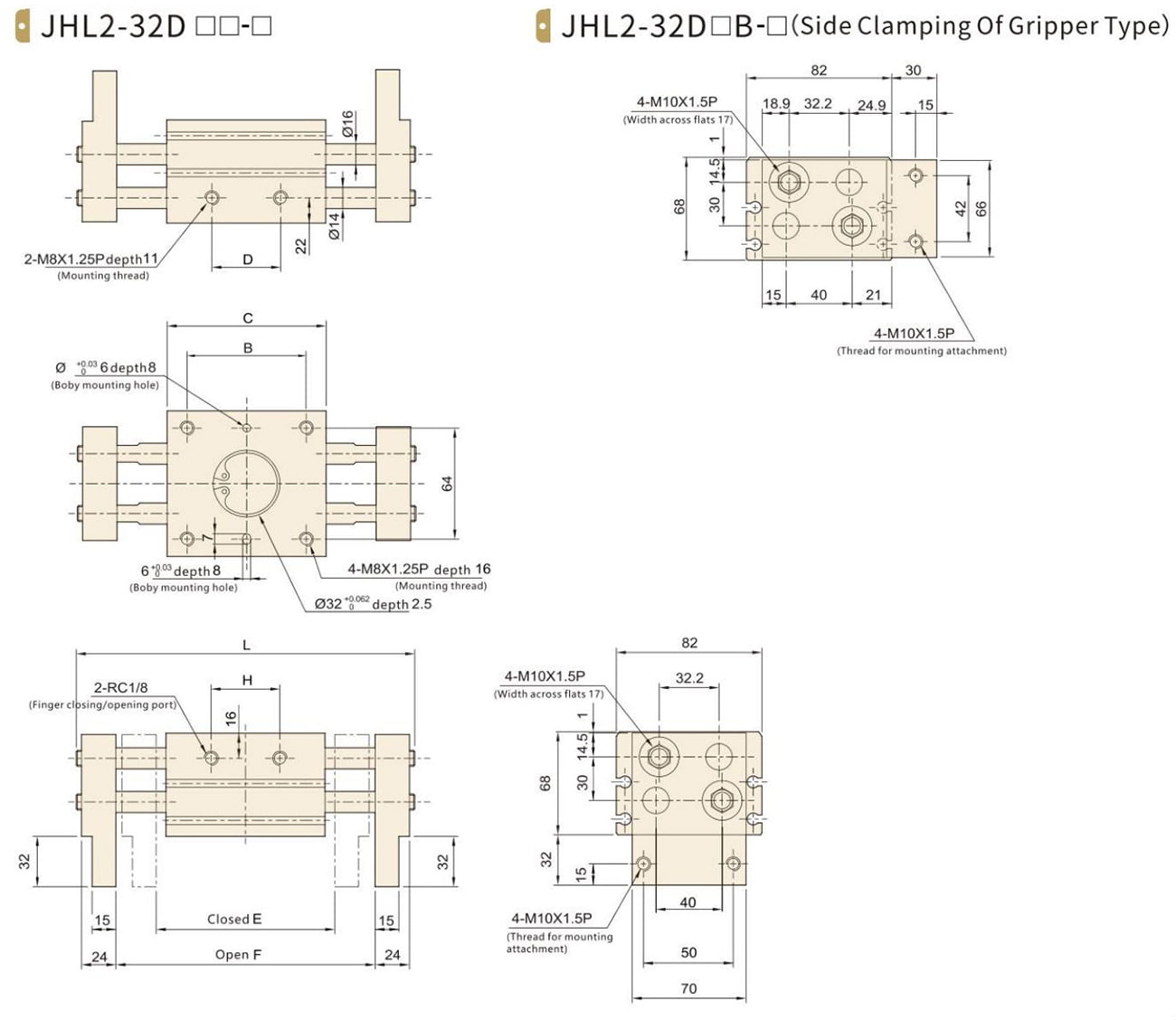

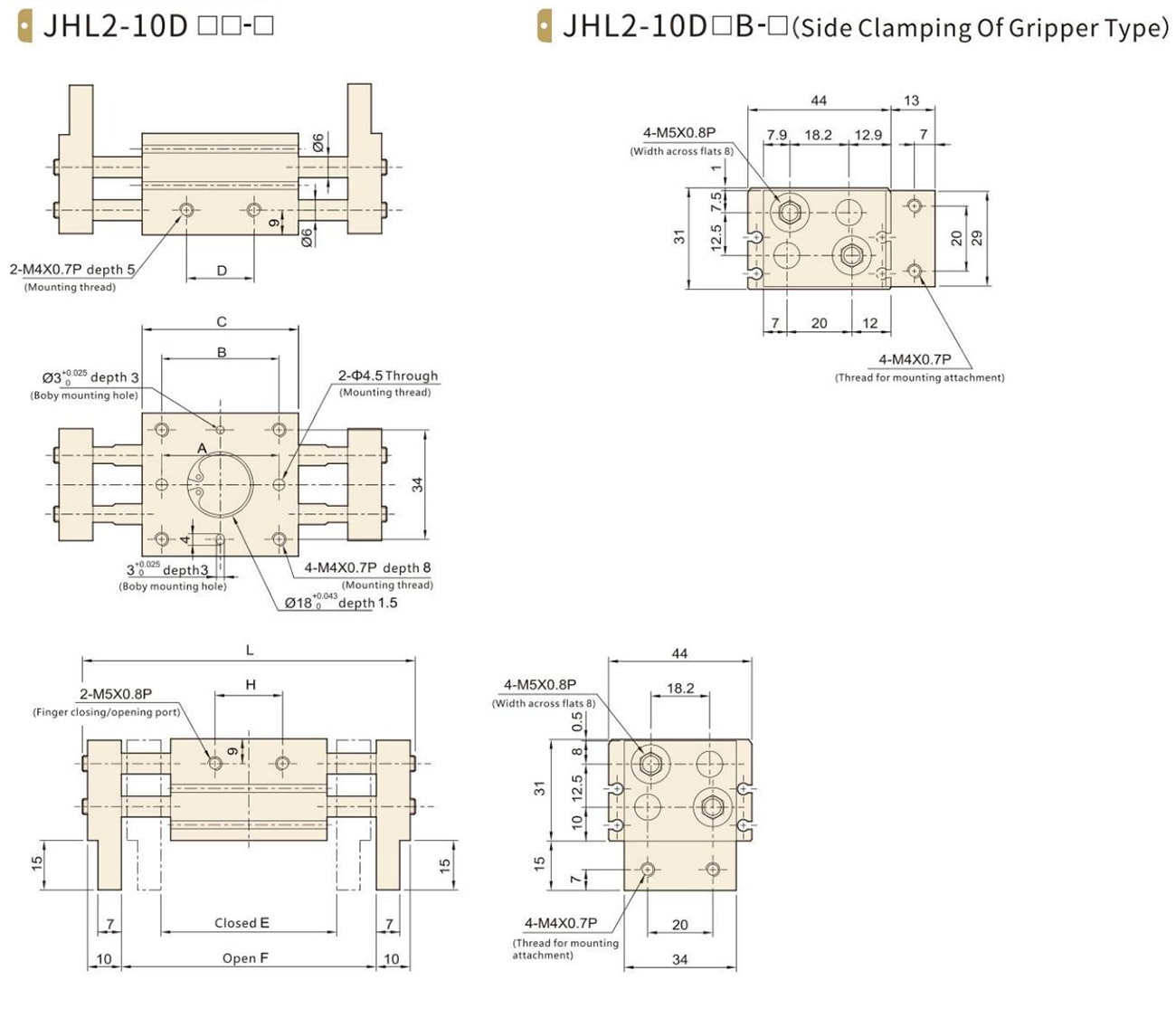

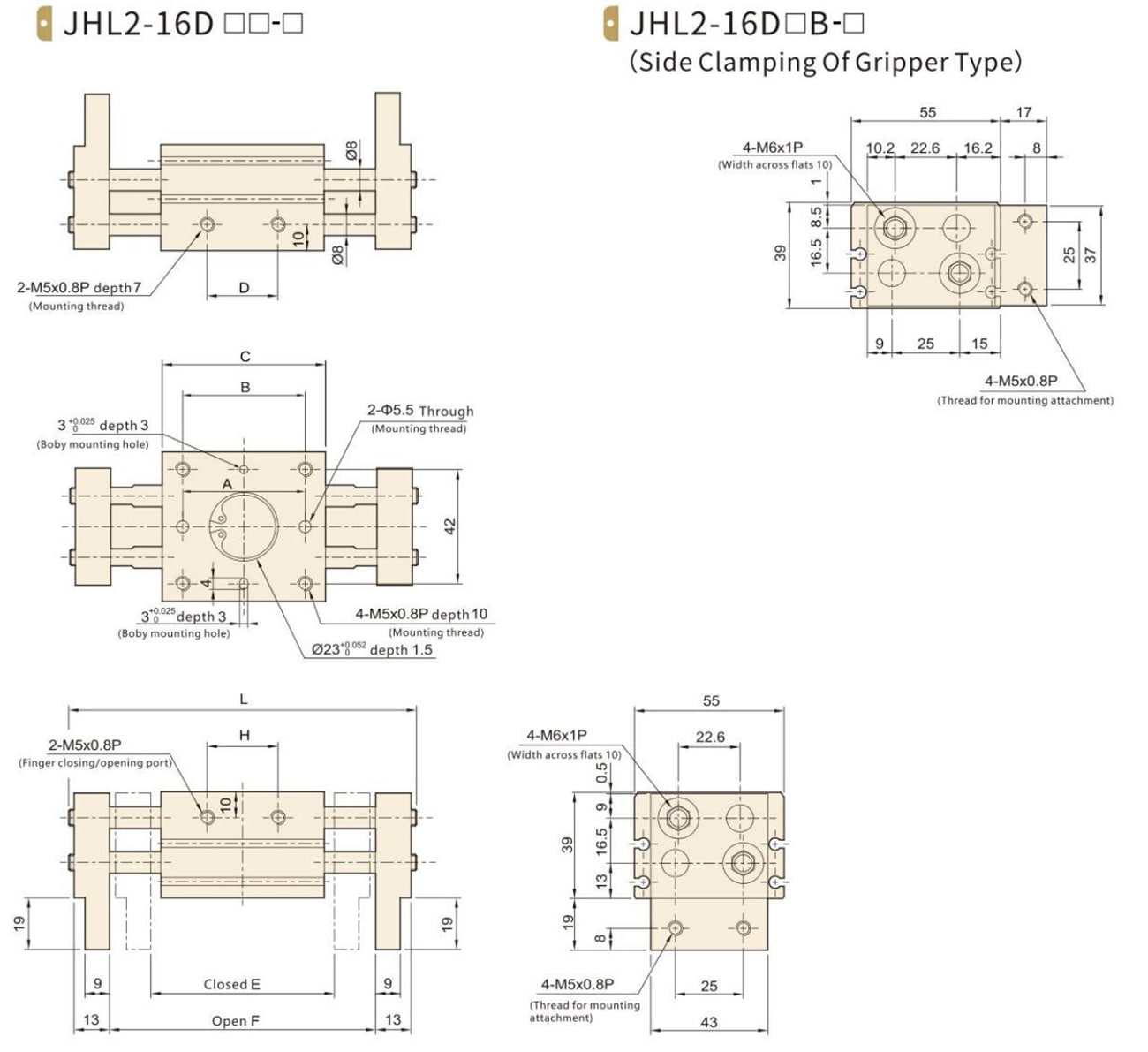

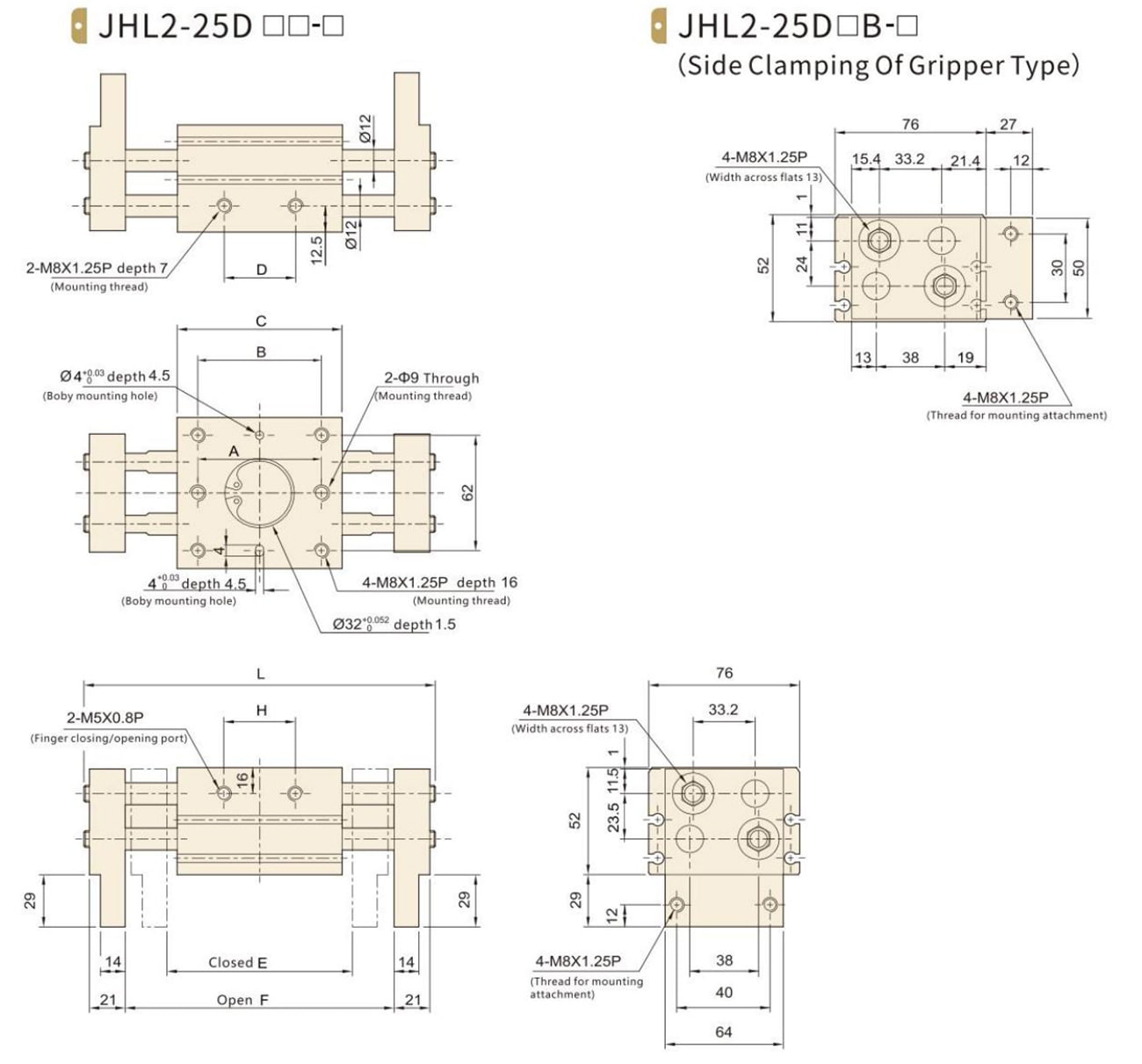

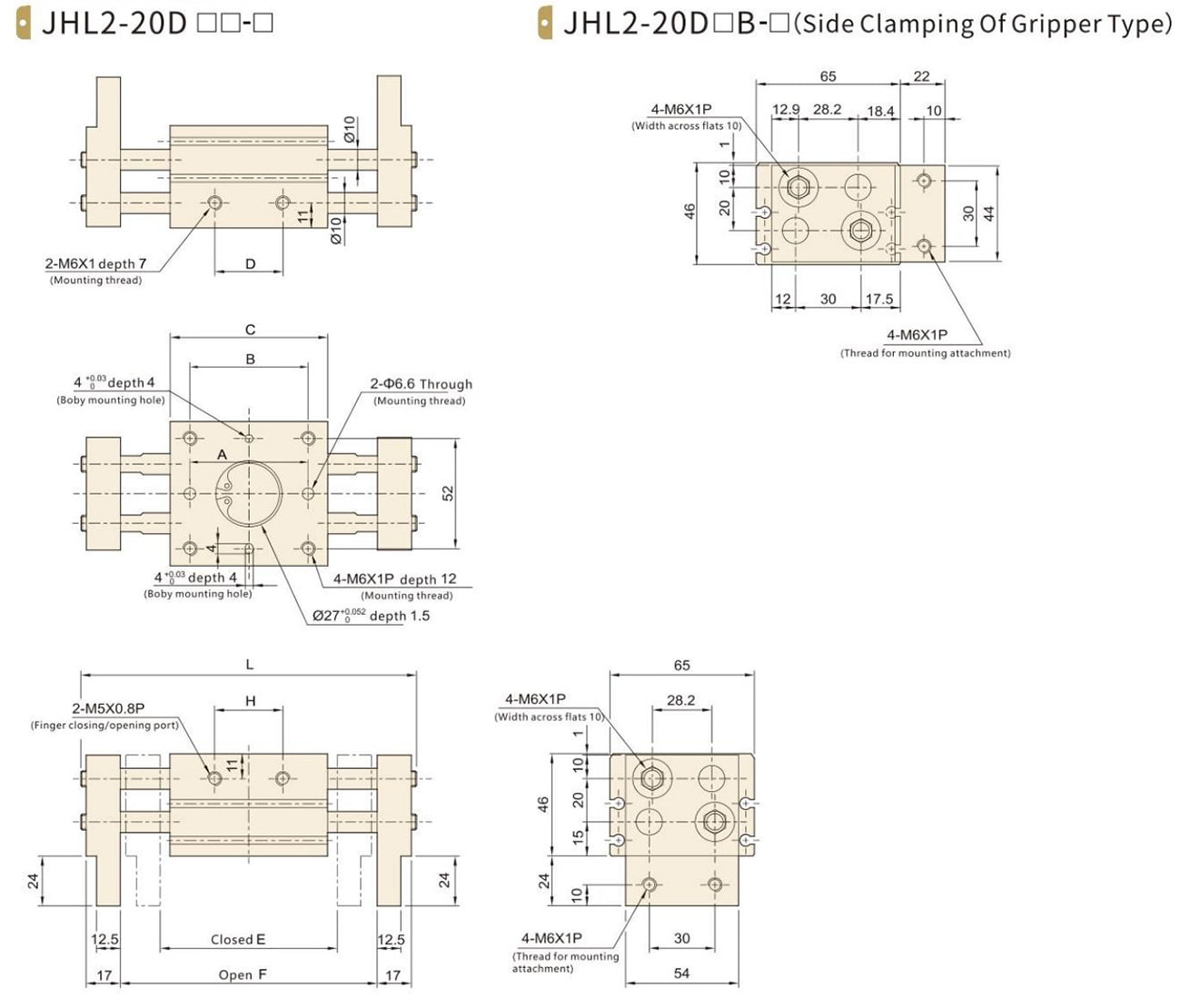

  • 제품 크기

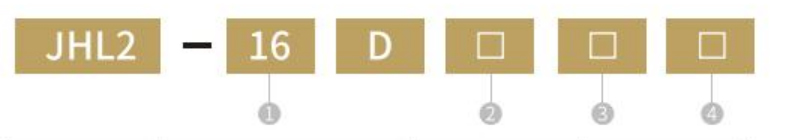

주문 코드

① 보어 크기 ② 개방/닫기 스트로크 gripper 유형 farcult 용량
∅10 무 짧은 스트로크 N/A 기준 N/A 기준
∅16
∅20 1 짧은 스트로크
∅25 B 측면 그립 A 슬리브 확장
∅32 2 짧은 스트로크
∅40

[참고] 센서 모델 특정 주문 코드는 P173을 참조하십시오.
[참고] 확장 베어링 유형은 표준 유형의 설치 크기가 동일합니다. 확장 샤프트 슬리브는 하중 용량이 강하지 만 방진 기능은 없습니다.


사양

보 레즈 크기 10 16 20 25 32 40
작업 이중 연기
작동 매체 공기
맥스. 작동 압력 0.6{6.1}
최소 작동 압력 0.15{1.5} 0.1{1.0}
주변 및 유체 온도 -10-60 0 NO (응축)
반복성 ± 0.1
권력을 유지합니다 14{1.4} 45{4.6} 74{7.5} 131{13.4} 228{23.4} 396{40.4}
포트 크기 M5 × 0.8 1/8

[참고] 0.5mpa의 압력 및 홀딩 포인트 40mm (∅10 ~ ∅25), 80mm (∅32/∅40).

스트로크/웨이트 테이블

모델 보어 크기 (mm) 최대 수술 주파수 (C.P.M) 오프닝/마감 스트로크 (MM) (L2-L1) 마감 너비 (mm) (L1) 개구리 너비 (mm) (L2) 무게 (g)
JHL2-10D □-□ 10 60 20 56 76 280
JHL2-10D1 □-□ 40 40 78 118 345
JHL2-10D2 □-□ 40 40 96 156 425
JHL2-16D □-□ 16 60 30 68 98 585
JHL2-16D1 □-□ 40 60 110 170 795
JHL2-16D2 □-□ 40 80 130 210 935
JHL2-20D □-□ 20 60 40 82 122 1025
JHL2-20D1 □-□ 40 80 142 222 1495
JHL2-20D2 □-□ 40 100 162 262 1690
JHL2-25D □-□ 25 60 50 100 150 1690
JHL2-25D1 □-□ 40 100 182 282 2560
JHL2-25D2 □-□ 40 120 200 320 2775
JHL2-32D □-□ 32 30 70 150 220 2905
JHL2-32D1 □-□ 20 120 198 318 3820
JHL2-32D2 □-□ 20 160 242 402 4655
JHL2-40D □-□ 40 30 100 188 288 5270
JHL2-40D1 □-□ 20 160 246 406 6830
JHL2-40D2 □-□ 20 200 286 486 7905
