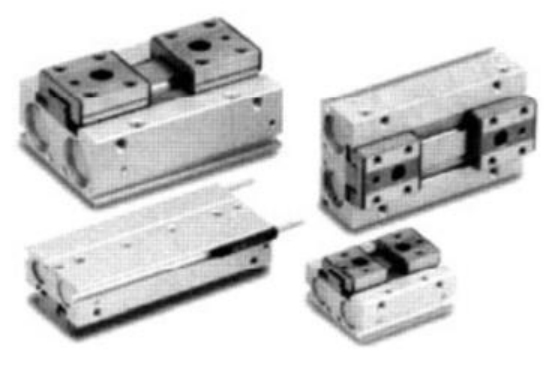

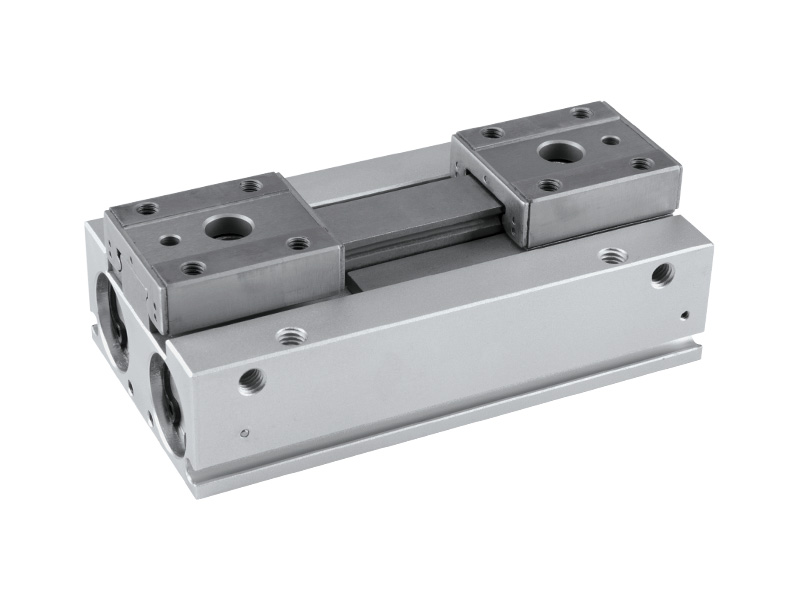

JHF2 시리즈 소형 공기 그립퍼

JHF2 시리즈 소형 공기 그립퍼

  • 제품 매개 변수

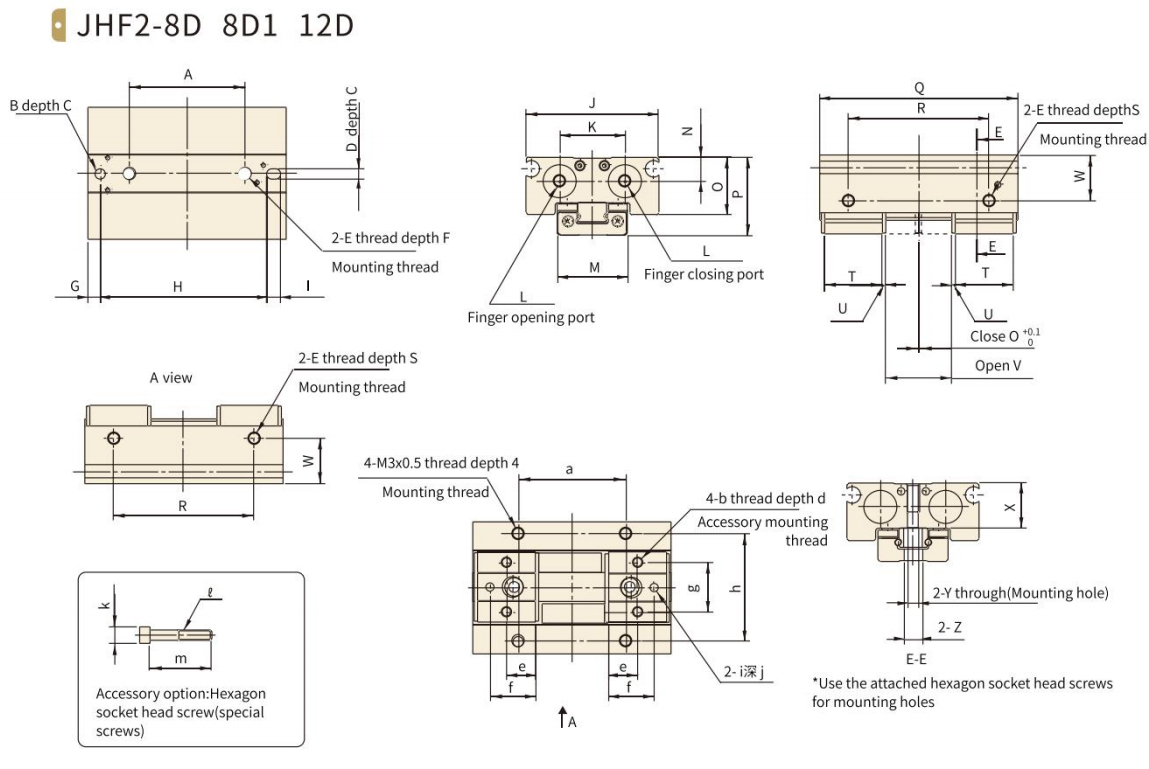

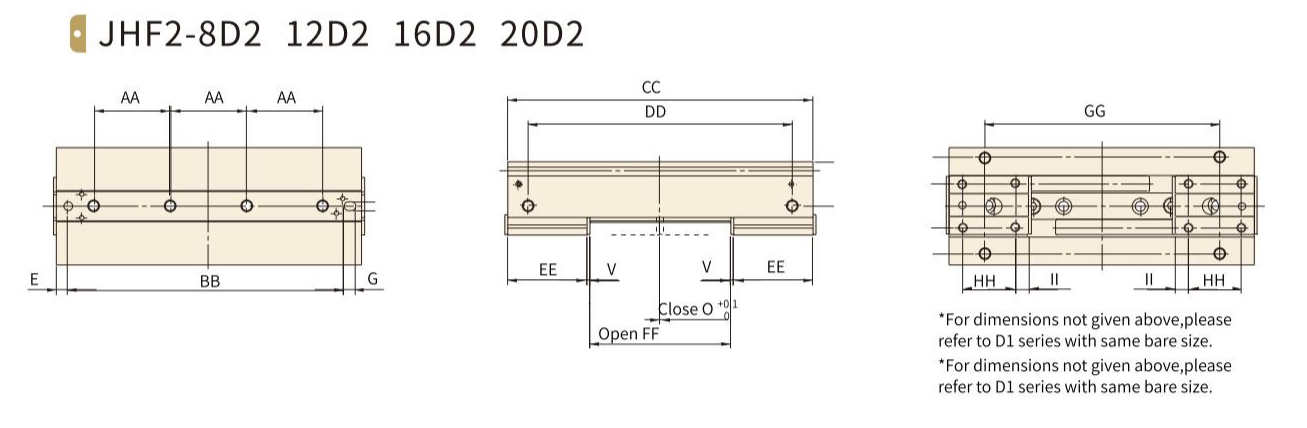

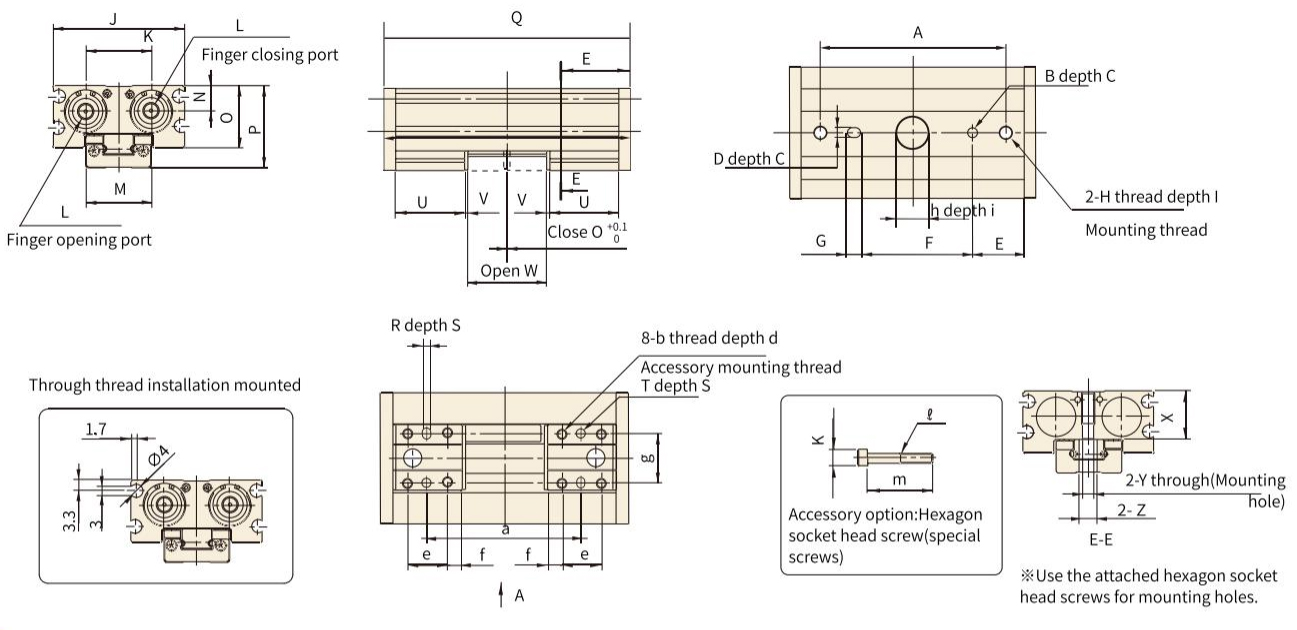

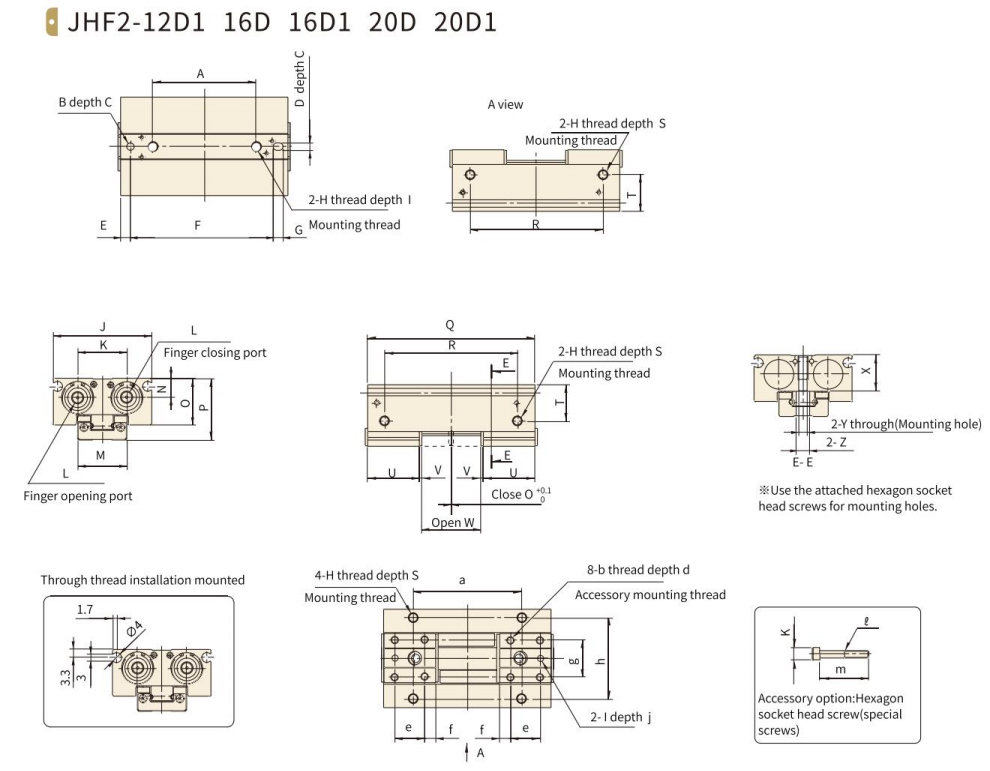

  • 제품 크기

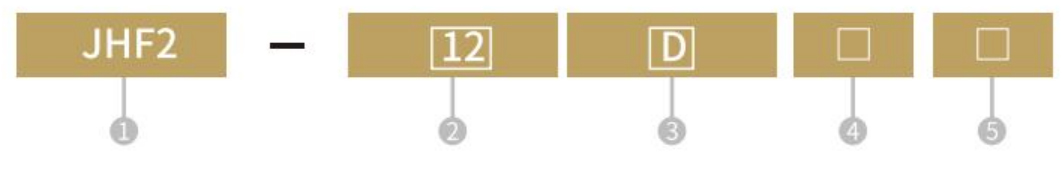

주문 코드

①2 풋톱 ② 보어 크기 더핑 치 스트로크 보비옵션
2 풋톱 보어 크기 더블
연기		 무 짧은 스트로크 밥 옵션
1 매개체 스트로크 무 축 배관 유형

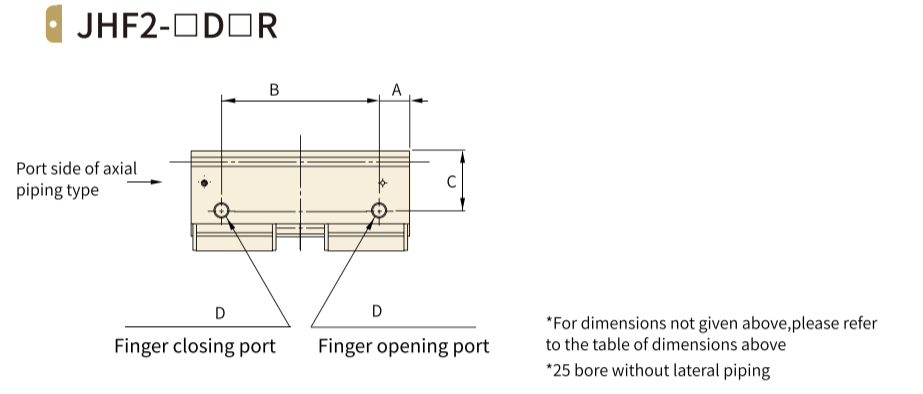

2 긴 스트로크 아르 자형 측면 배관 유형

[참고] 센서 모델 특정 주문 코드는 P173을 참조하십시오.

작업 모델 보어 크기 (mm) 그립력 개방/폐쇄
스트로크 (양쪽) (MM)		 무게 방해받지 않는 용량 (CM³)
효과적인 그립
수동가락 당 전력
수동가락 열린 쪽 수동가락 가까운 쪽
차이 JHF2-8D 8 19 8 65 0.7 0.6
JHF2-8D1 16 85 1.1 1.0
JHF2-8D2 32 120 2.0 1.9
JHF2-12D 12 48 12 155 1.9 1.6
JHF2-12D1 24 190 3.3 3.0
JHF2-12D2 48 275 6.1 5.8
JHF2-16D 16 90 16 350 4.9 4.1
JHF2-16D1 32 445 8.2 7.4
JHF2-16D2 64 650 14.9 14.0
JHF2-20D 20 141 20 645 8.47 7.3
JHF2-20D1 40 850 15.1 13.7
JHF2-20D2 80 1225 28.0 26.6
JHF2-25D 25 236 60 1650 30.0 27.3

*[참고] 포인트 L이 20mm 일 때 0.5mpa의 압력에서.


사양

보어 크기 (mm) 8 12 16 20 25
작업 이중 연기
작동 매체 공기
작동 압력 범위 (MPA) 0.15 ~ 0.7 0.1 ~ 0.7
주변 및 유체 온도 -10 ~ 60 ℃ (응축 없음)
반복성 (MM) ± 0.05*
최대 수술 주파수 (C.P.M) 짧은 스트로크 str 매개체 스트로크 : 120 긴 스트로크 : 60
센서 모델 비접촉식 2- 와이어 JEL-07D
3 와이어 NPN JEL-07N

*[참고] 실린더 사이드 마운트가 완전한 스트로크을 사용하지 않으면 Minmun 작동 압력이 0.4mpa 미만일 수 없습니다.

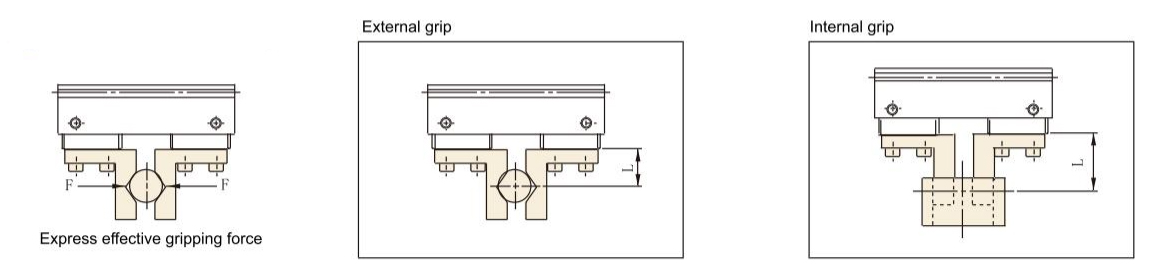

효과적인 그립력

사양/모델 보어

모델 보어 크기 (mm) 작업 FUILD 작동 압력 Rangempa (MPA) 주변 및 유체 온도 (℃) 반복성 (MM) 최대 수술 주파수
(C.P.M)		 그립 력 (n) 오프닝/ 마감 스트로크 (MM) 센서 모델
JHF2-8D 8 더블
연기		 공기 0.15 ~ 0.7 -10 ~ 60
(아니요
응축)		 ± 0.05 120 19 8



JEL-07D
JHF2-8D1 120 16
JHF2-8D2 60 32
JHF2-12D 12 0.1 ~ 0.7 120 48 12
JHF2-12d1 120 24
JHF2-12D2 60 48
JHF2-16D 16 120 90 16
JHF2-16D1 120 32
JHF2-16D2 60 64
JHF2-20D 20 120 141 20
JHF2-20D1 120 40
JHF2-20D2 60 80
JHF2-25D 25 120 236 60

[참고] 포인트 L이 10mm 일 때 0.5mpa의 압력에서.

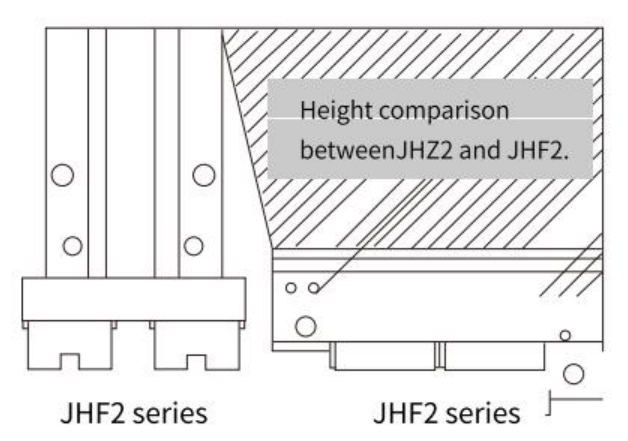

JHZ2 시리즈보다 훨씬 짧습니다

- 공간 절약 디자인.
- 강한 그립력.
- 중앙 배선 및 배관.

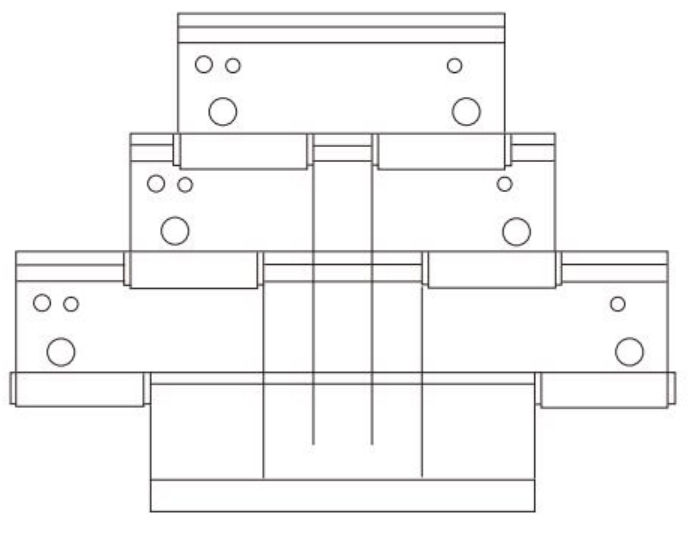

- 3 개의 표준 스트로크 길이 : 짧은/매개체/길이.
[참고] JHF2-25D는 짧은 스트로크 만 있습니다

각 구멍 크기에 대한 표준 스트로크 길이. 공작물에 맞게 스트로크를 선택할 수 있습니다.

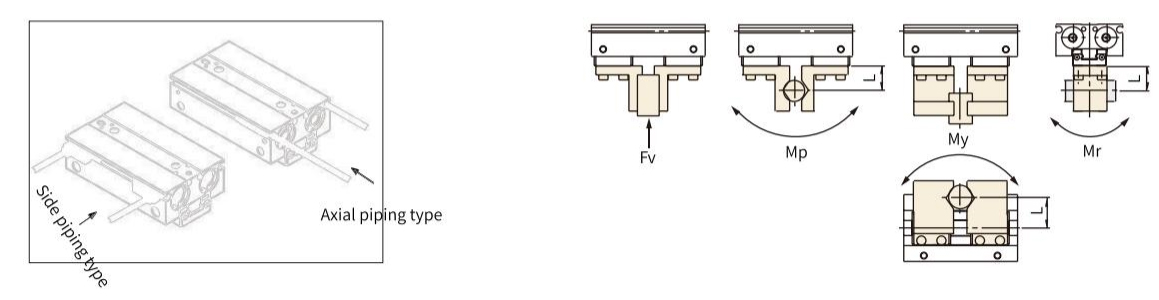

중앙 집중식 배선 및 배관이 가능합니다.
