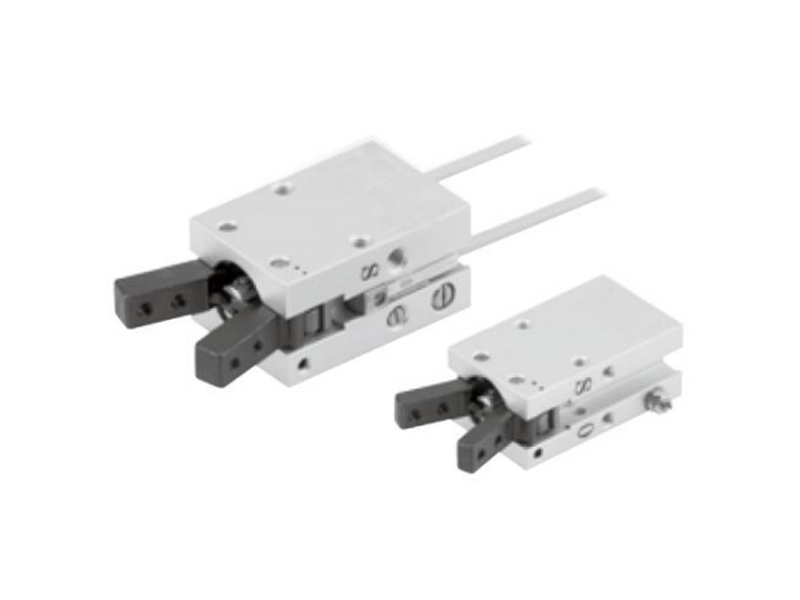

JHC2 시리즈 에어 그립퍼 (각도 개방 및 닫기 유형)

JHC2 시리즈 에어 그립퍼 (각도 개방 및 닫기 유형)

특징:

* 멀티면 무료 설치, 소형 구조 설계, 공간 절약.

* 내장 유량 조절기.

* 내장 마그네틱 링은 여러 측면에 자동 스위치 번호를 설치할 수 있습니다.

* 높은 포지셔닝 정확도.

  • 제품 매개 변수

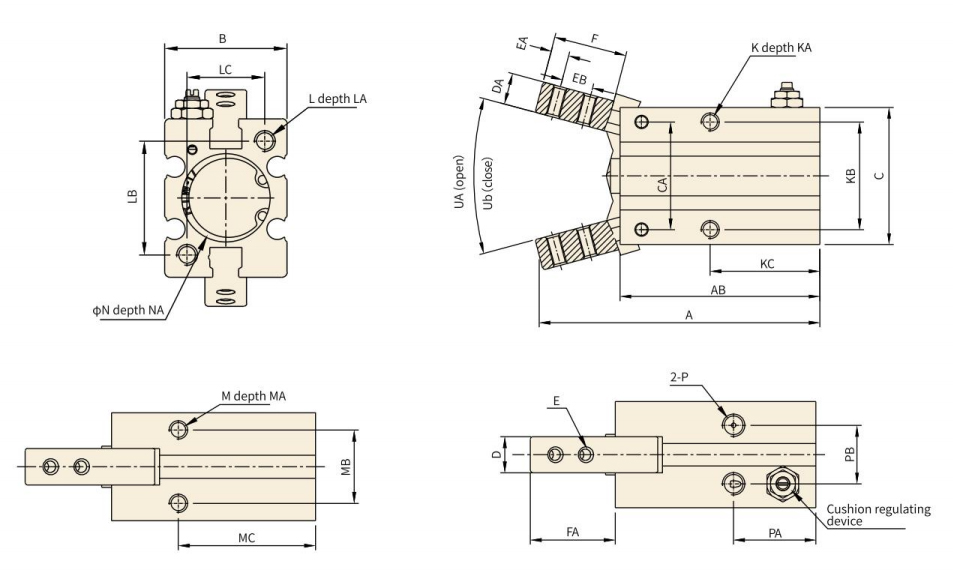

  • 제품 크기

사양

보어 크기 (mm) 10 16 20 25
작동 매체 공기
작업 이중 연기
최소 작동 압력 0.15MPA
맥스. 작동 압력 0.7mpa
주변 및 유체 온도 10 ~ 60 with (응축 없음)
최대 수술 주파수 180 (C.P.M)
감지기 JEL-07D
"유지 필요하지 않습니다
쿠션 양쪽 끝에 고무 쿠션
배관 크기 M3X0.5 M5x0.8

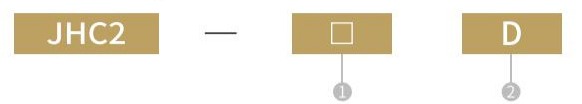

주문 코드

① 보어 크기 더블연기
10 -
16
20
25

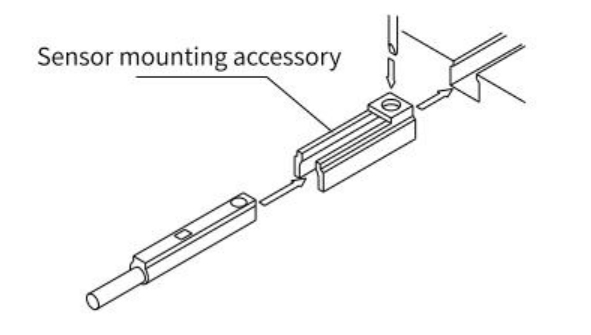

① 그림과 같이 센서 장착 액세서리를 실린더의 장착 홈에 삽입하고 일반적으로 센서의 위치를 설정합니다
② 센서를 장착 액세서리의 장착 홈에 삽입합니다
③ 감지 위치가 확인되면 센서에 부착된 스톱스크류(M2.5)로 센서를 고정합니다
④ 감지 위치의 변경은 단계 ②에 따라 수행됩니다
[참고] 장착 나사를 고정할 때 그립 직경이 5-6mm인 호로릭 드라이버를 사용하세요. 그리고 조이는 모멘트는 약 0.05~0.1N·m로 거친 조임감을 느낀 다음 90°로 돌립니다.

센서 장착 액세서리 및 모델

센서 모델 센서 장착 액세서리 모델
JEL-07D/JEL-07N BMG2-012

센서의 고정 방법

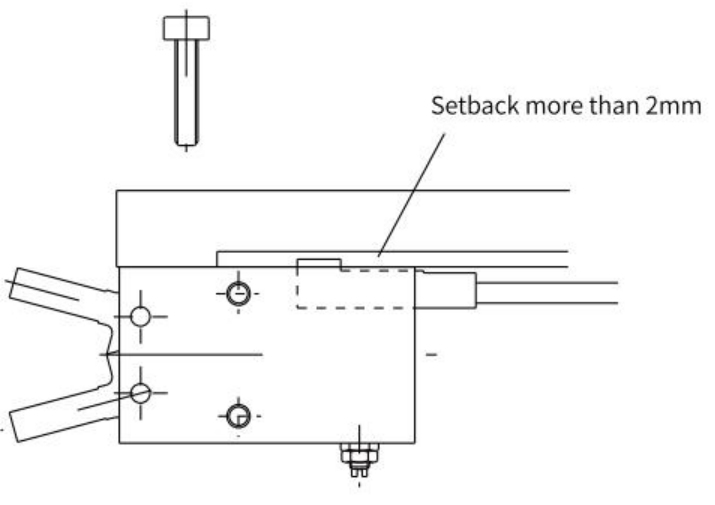

마운팅 액세서리를 사용하는 참고
위 그림과 같이 센서가 장착 표면의 측면에서 사용되는 경우, 엔드면에서 센서 장착 액세서리의 돌출로 인해 장착 플레이트는 2mm 이상의 좌절로 설계해야합니다.

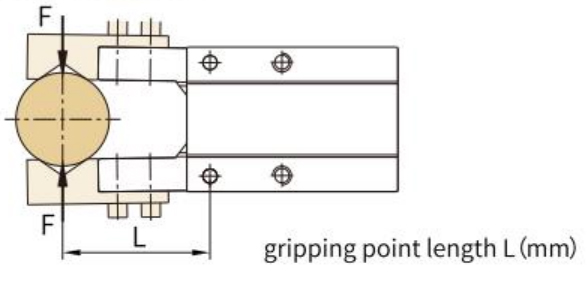

그립력은 다른 그립 포인트에 해당합니다


이론적 인 그립 순간

10 16 20 25
0.5MPa 압력에서 이론적 그립 모멘트 닫는 그립 순간 0.088 0.45 0.76 1.52
그립 그립 순간을 열었습니다 0.147 0.645 1.26 2.365
최대 포인트 길이 (mm) 30 40 60 70
오프닝 각도 (°) 30
수동실 각도 (°) -10
